Du15-palloventtiili: laitteen ja asennuksen ominaisuudet

Miten kuulakytkin DU15 on? Kuinka hyvä se on tuttujen ruuvi- ja korkki- venttiilien taustalla? Mitä numerot tapauksessa merkitsevät? Mitä sinun pitäisi kiinnittää, kun asennat sen itse? Materiaalissamme yritämme vastata näihin kysymyksiin.

laite

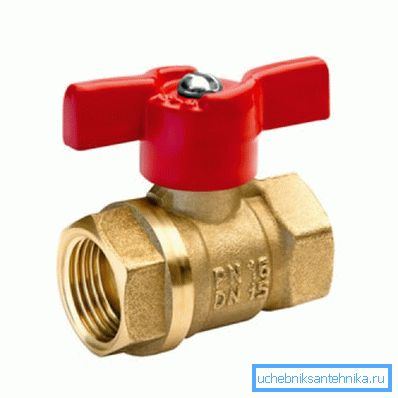

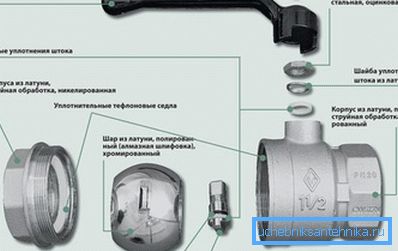

Mitä näemme, purkamalla palloventtiili halkaisijaltaan 15 millimetriä?

• Tuotteen pääelementti on messinkipallo, jossa on kromipinnoite ja läpikulku, joka on lähes sama kuin kiinnitettävän putken DU.

Käytännön seuraukset: kun venttiili on auki, sen hydraulinen vastus on minimaalinen, koska läpimitan ja turbulenssin siirtymät ovat käytännössä poissa.

• Liikkuvan nivelen tiiviys kotelon kanssa aikaansaadaan kahdella fluoroplastisella tai teflonrenkaalla.
• Sama rengas tiivistää varren ulostulon venttiilirungon läpi. Ylhäältä se kiristetään aluslevyllä.
• Lopuksi varastoa ohjaa kätevä kahva vivun tai ns. Perhonen muodossa.

Vertailu kilpailijoihin

Miten palloventtiili DU 15 näyttää verrattuna luokkatovereihin - ruuvi- ja korkki- venttiiliin?

Ensinnäkin pääsimme mustaan ​​PR: hen ja muistamaan kilpailun keskeiset puutteet.

Ruuvaa venttiili

• Veden virtaus voi kulkea sen läpi vain yhteen suuntaan - niin, että se painaa venttiiliä alhaalta. Muussa tapauksessa on olemassa vaara, että venttiilipuristuminen turbulenttisessa virtauksessa tai jopa täydellinen erottuminen varresta aiheuttaa useita hydraulisia iskuja.

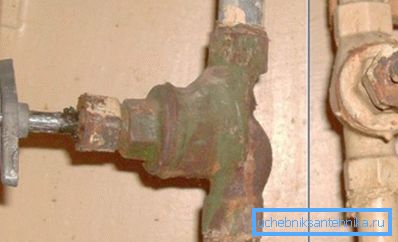

• Ruuviventtiilin runko kerää asteikon ja hiekan. Juuri sen monimutkaisen muodon ja hitaiden veden virtauksen ansiosta.

• Rungon sama monimutkainen muoto ja venttiilin istuimen suhteellisen pieni aukko takaavat venttiilin suuren hydraulisen vastuksen ja siten paineen alenemisen, kun vettä puretaan useammalla kuin yhdellä saniteettilaitteella.
• Tiiviste tiivistää vuotoja myös pitkällä yksinkertaisella venttiilillä. Kun sitä käytetään usein, tarvitaan tiivisteen tiivistämistä vähintään kerran puolessa vuodessa. Kumitiivisteillä kuva ei ole paljon parempi: aktiivisessa käytössä tiivistysrenkaat tuotetaan ja joutokäynnillä ne menettävät joustavuutensa.
• Kumiventtiilin tiivisteellä on rajallinen käyttöikä. Syy on sama - kumin elastisuuden menetys. Sen tuhoaminen kiihtyy jyrkästi hiekan alle, joka on pudonnut venttiilin alle.

Muuten: venttiilit, joissa on kaikki metalliset maadoitetut venttiilit ilman tiivisteitä, ovat kestävämpiä. Mutta, kun roskat putoavat venttiilin alle, venttiili ei yksinkertaisesti pääse päällekkäin.

Kytke venttiili

• Korkin kääntäminen vaatii hyvin merkittäviä ponnisteluja. On aina olemassa vaara, että lähin putkiasennus tai -kierre katkeaa.
• Tässä tapauksessa on varmistettu tiivisteen vuotaminen pistokkeen kääntämisen yhteydessä. Paitsi että: tiivisteen pakkaamiseksi sinun ei tarvitse vain sulkea venttiili itse, vaan myös palauttaa veden syöttö- tai lämmityspistoke. Muussa tapauksessa on aina olemassa vaara, että häiriötulppa lentää rungosta veden eteen.

Palloventtiili

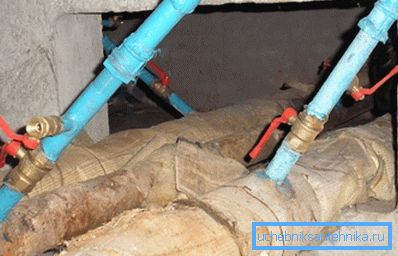

Ja miten kuulakytkin D15 näyttää tylsältä taustalta? Vesivirtauksen suunnalla ei ole merkitystä venttiilin toiminnalle. Venttiili ei poistu sen puutteen vuoksi.

Kuonan kertyminen kotelossa ei voi pelätä. Avoin venttiili pyrkii keräämään hiekkaa ja mittakaavaa korkeintaan mihin tahansa suoran putken osaan.

Olemme jo maininneet alhaisen hydraulisen vastuksen: se eroaa vähän vastaavan halkaisijan putkiosan vastuksesta.

Teflon- tai PTFE-tiivistysrengas varren ympärillä on alhaisen kitkakertoimensa ja varren käsittelyn laadun takia käytännöllisesti katsoen kulumaton ja ei hajoa joutokäynnin aikana. Sama koskee venttiilin sisällä olevan pallon pinnan vieressä olevia tiivisterenkaita.

Selventää: tekijän käytännössä oli tapauksia, joissa 15 mm: n kuulaventtiili vuotaa tankoa pitkin. Periaatteessa ne kuuluivat edullisiin kiinalaisiin tuotteisiin ja ne poistettiin omin käsin yksinkertaisen käämityksen avulla FUM-nauhan kiinnityslevyn alle.

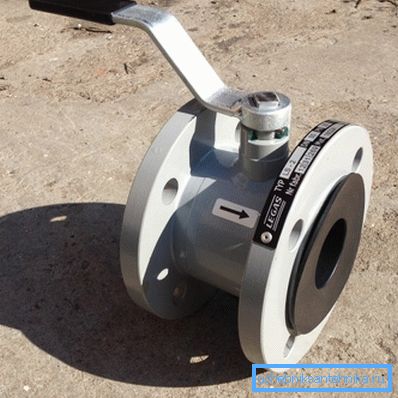

Pallon sileä pinta ja tiivisteiden materiaali takaavat pienen määrän voimaa, joka tarvitaan venttiilin avaamiseen tai sulkemiseen. Tämä ei koske pelkästään pienikokoisia tuotteita: esimerkiksi pallomainen laippaventtiili DU150, jolla on erittäin kiinteät mitat, on myös estetty vakiokahvalla ilman liiallista voimaa.

Kaikkien lueteltujen etujen myötä palloventtiilien hinta on suunnilleen sama kuin korkki- ja ruuvianalogien hinta, ja usein se osoittautuu täysin pienemmäksi. Päätelmät ovat melko ilmeisiä.

Palloventtiilit 15 15 mm: n ruuvi- tai korkki- venttiileille eivät todellakaan kannata vaihtaa: ne ovat parempia kuin kilpailijat kaikissa laskelmissa. Sama koskee korkeamman kapasiteetin putkistojen venttiilejä: 150 mm: n kuulaventtiili on useimmissa tapauksissa helpompi, käytännöllisempi ja kestävämpi kuin saman kokoinen valurauta tai teräsventtiili.

merkki

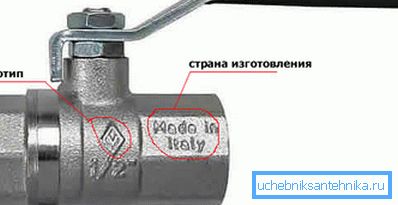

Palloventtiilin DU15 tärkeimmät tekniset ominaisuudet on merkitty sen rungon merkintään. Tämä koskee sekä kotimaisia ​​että maahantuotuja tavaroita.

On syytä mainita muutamia hienovaraisuuksia.

• Ehdollinen pass voidaan määrittää tuumaa. Koko, josta olemme kiinnostuneita - DN15 - vastaa 1/2 tuumaa.
• Pääsääntöisesti kotimaisten tuotteiden käyttöpaine ilmaistaan ​​ilmakehissä (kgf / cm2), ja tuontipaine on ilmoitettu megapassaaleina (MPa). Näin ollen merkintä DN50 RU40 tarkoittaa sitä, että venttiili, jonka nimellinen kulku on 50 mm, on suunniteltu 40 ilmakehän paineeseen; DN15 PN8 0 MPa: n kuulaventtiili on kiinnitetty puolen tuuman kierteeseen ja kestää 8 megapaskaan (80 ilmakehän) paineita.

Valinta ja asennus

Mitä etsiä venttiilin ostamisen yhteydessä?

Miten oikein?

1. Kehon on oltava messinkiä. Herkistä silumiinituotteista se voidaan erottaa painosta: messinki on huomattavasti raskaampaa.

Muuten: yksinkertainen ohje auttaa sinua olemaan väärässä. Valitse ei hopeaa, vaan keltaisia ​​portteja. Jos kromi voi olla mikä tahansa metalli tai seos, pinnoitteen puute ei jätä mitään epäilystä.

1. Kahva - vipu on paljon helpompaa kuin kahva - perhonen. On järkevää käyttää perhosia vain siten, että venttiilin lähellä ei ole tilaa.

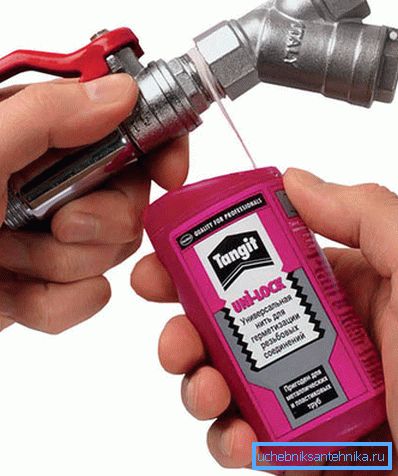

2. On parasta tiivistää kierteinen liitos polymeerilangalla. (Tangit Unilok ja analogit). Se ei vaadi paljon vaivaa kokoonpanon aikana, eikä se vuota kierteen pienellä käänteiskierroksella.

1. Muuten, pyyntiponnistuksesta: älä kiristä langan venttiiliä, ennen kuin se pysähtyy. Messinki ei ole terästä; Liiallinen voima on mahdollista rikkoa paitsi silumiinirunko.
2. Asennuksen aikana on parempi irrottaa häiritsevä kahva..

johtopäätös

Toivomme, että materiaali auttaa lukijaa valitsemaan venttiilit kotitalouksille. Tässä artikkelissa oleva video sisältää tavallista enemmän aihepiirikohtaisia ​​tietoja. Onnea!
