Crane 11s67p: laite, lajikkeet, ongelmat ja niiden

Tässä artikkelissa tutkimme kotimaisen teollisuuden tuotetta, piileskelemällä turhan otsikon 11s67p alle. Tutkimme laitteen ja palloventtiilin 11s67p tärkeimmät tekniset ominaisuudet. Lisäksi meidän täytyy tutustua sen toteutuksen muunnelmiin ja venttiilin tyypillisiin ongelmiin, jotka voidaan ratkaista itsenäisesti.

kuvaus

laite

Ennen meitä on tyypillinen palloventtiili, jossa on pallotiiviste PTFE-istuimilla. Fluoroplastiset renkaan tiivisteet ja venttiilin varsi; se kiristetään mutterilla, jolloin voit säätää tiivistysastetta. Satulat painetaan palloon pari ruostumatonta kuppijousia.

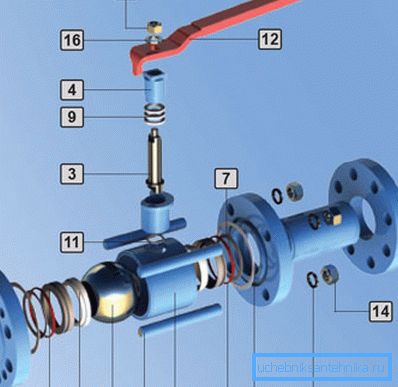

Seuraavat elementit on numeroitu kaavioon:

1. Asumiseen.
2. Pallo.
3. Varastossa.
4. Työnnä holkki.
5. PTFE-istuinpallo.
6. Kiinnitä PTFE-istuin.
7. Levyjousi.
8. Tiivisteen tiiviste.
9. Tangon tiivistysrengas.
10. O-renkaan kotelo.
11. Tiivistä sauvan kuoren alle.
12. Kahva.
13. Liitäntätappi.
14. Mutteri.
15. Kevään aluslevy.
16. Tasainen aluslevy.

Nuance: venttiilin suunnittelusta riippuen kotelo voi ottaa erilaisia ​​geometrisia muotoja ja tulla erottamattomiksi. Hieman myöhemmin tutustumme useisiin versioihin 11s67p.

ominaisuudet

Nosturin 11s67 kuvaus löytyy useista valmistajien ja jälleenmyyjien verkkosivuista. Annamme sen pääpiirteet.

Hyödyllinen: käyttöpaine on yleensä merkitty etiketissä. Kotelon RU16 merkintä tarkoittaa, että venttiili on suunniteltu 16 ilmakehän työpaineeseen. Merkintä sisältää myös kytkettävän putkiston koon: esimerkiksi DN50 RU16 on 50 mm: n kokoinen venttiili, joka toimii ympäristössä, jossa paine on enintään 16 kgf / cm2.

Ehkä potentiaalinen ostaja on hyödyllinen jonkin verran lisätietoja.

• Venttiili ei ole tarkoitettu myrkyllisiä aineita kuljettaville putkistoille.
• Sulkimen kireys kuuluu luokkiin A GOST 9544: n luokituksen mukaan.
• Laipallinen palloventtiili 11s67p valmistetaan GOST 28343, GOST 21345 ja TU U 04671406-003-1999 mukaisesti.
• Kytkimen kiinnitysventtiilit (kierteet) on valmistettu DN50-kokoisiksi.
• Kotimaisen verkkokaupan tarjoama venttiilin enimmäiskoko - DU500.

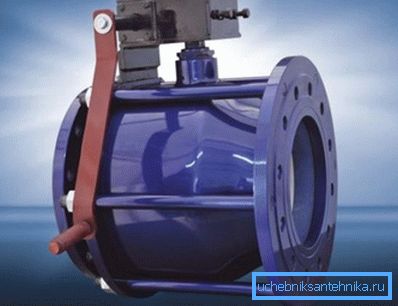

• Kaikki tuotteet, jotka ovat suurempia kuin DU250, on varustettu vaihteistolla, joka mahdollistaa sauvan kääntämisen ilman liiallista vaivaa.

• Tuotteen vähimmäishinta (DU10, kytkentäliitäntä) on noin 800 ruplaa. Suurin (DU500 laippaliitännällä vaihteistolla) ylittää puoli miljoonaa.

Suoritusvaihtoehdot

Annamme kuvauksen useista lajikkeista 11s67p, joita kotimainen yritys marsalkka tarjoaa.

laipallinen

Se näkyy artikkelin alussa olevassa kaaviossa. Ominaisuudet - jaettu kotelo, joka on yhdistetty nastojen avulla, ja tiiviste koteloelementtien välillä, valmistettu paronittiivisteistä.

Laippaliitännän tärkein etu on nopea asennus ja purkaminen, joka voidaan suorittaa tilanpuutteessa.

Hyödyllistä: pallon laippaventtiilillä on sama asennuspituus kuin vastaavan kokoinen venttiili. Tämän toiminnon avulla voit vaihtaa viallisen venttiilin venttiiliin ilman putkien hitsausta.

kytkentä

Kuten jo mainittiin, kierteinen (kytkentä) -liitäntä on tyypillinen pienikokoisille tuotteille - jopa DN 50 asti. Venttiilit on merkitty 11s67p1TSR. Lopussa olevat kirjaimet ovat lyhenteitä kaikista hitsatuista ja kierteitetyistä.

Kapteeni-todisteet viittaavat siihen, että kaikki hitsattu runko ei pura. Venttiilin toimintahäiriö (muu kuin varren tiivisteen vuoto) tarkoittaa sitä, että se on vaihdettava.

Kuluttajan kytkentäliitäntä tarkoittaa pari enemmän epämiellyttäviä hetkiä.

1. Käänteisessä asennuksessa, jossa on mahdollista purkaa venttiili, on oltava portaali, joka tekee mahdottomaksi asentaa lyhyille suorille putkilinjoille.
2. Kylmän veden teräsputkikierteet ovat useiden vuosien ajan tiukasti kiinni toisiaan. Lankojen purkamiseen täytyy lämmittää ne punaiseen lämpöön. On helppo arvata, että kun pieni kotelo kuumennetaan 600-800 ° C: seen, kaikki polymeeritiivisteet lähetetään parempaan maailmaan.

hitsaus

Venttiili hitsataan putkiosaan. Pitkät hitsaussuuttimet eivät salli tiivisteen palamista hitsausprosessissa. Purkaminen tapahtuu kaasuhitsauksella tai tavanomaisella hiomakoneella; venttiilin runko voi olla joko kokoontaitettava tai hitsattu.

vohveli

Nämä tuotteet poikkeavat tavanomaisesta laipan lyhyemmästä rungosta, ja ne on tarkoitettu asennettaviksi rakenteilla olevien rakennusten uusiin putkistoihin. Ne on merkitty 11s67PSUF ja ne suoritetaan vain kokoontaitettavilla koteloilla, jotka mahdollistavat tiivisteiden ja jopa lukituspallon vaihtamisen.

toimintahäiriöt

Luettelo vikoja, jotka voidaan korjata käsin kentällä, on pieni.

Oikeuden vuoksi huomaamme, että palloventtiilit epäonnistuvat erittäin harvoin.

• Jos vuoto on tangon läpi, valmistajan ohjeet pienenevät holkin kiristämiseen tai tiivistysrenkaan vaihtamiseen. Venttiilin vaihtamiseksi ei tarvitse purkaa - juuri tarpeeksi sulkeaksesi sen ja kääntää holkin irti kahvalla.
• Jos venttiili kulkee veden läpi, on tarpeeksi usein kiristää runkoa yhdistäviä nastoja. Jos tukirengas ei auttanut, runko avataan tiivistysrenkaiden vaihtamiseksi.

johtopäätös

Toivomme, että lyhyt tuttavamme venttiilien ja varusteiden suhteellisen harvinaiseen elementtiin auttaa lukijaa valitsemaan optimaalisen ratkaisun hänen tarkoituksiinsa. Tässä artikkelissa oleva video tarjoaa tavallista lisätietoa. Onnea!
