Asennetaan upotettavat pumppaamot kaivoon

Pumppuasema, jossa on upotettava pumppu kaivolle, ei eroa samanlaisesta asennuksesta kaivolle, mutta tässä on yksi tärkeä etu - yksikön halkaisija ei ole väliä! Vaikka vesilähteet eivät eroa toisistaan ​​(ellei osittain ja joskus syvyydellä), tähän järjestelyyn on kiinnitettävä erityistä huomiota - on joitakin vivahteita.

Alla puhumme tästä yksityiskohtaisemmin, ja näet myös tämän artikkelin aihekohtaisen videon täydennyksenä.

Järjestely ja asennus

Pumppujen tyypit

Huom. Sisäisen laitteen periaatteen mukaan kaikki upotettavat pumput voidaan jakaa keskipakoon ja tärinään. Ja jos puhumme tyypeistä, täällä voimme sanoa hyvin, hyvin, viemäröinti- ja ulosteyksiköistä, mutta itse asiassa kaikkea voidaan käyttää vesihuollosta kaivosta.

• Yksinkertaisin vaihtoehto vesihuollolle kotona on värähtelevä pumppu - sen kapasiteetti riittää 3-4 hengen perheelle ja jopa kastelemaan kasvipuutarhaa, lisäksi sillä on pieni hinta ja erinomainen operatiivinen resurssi. Tällaisessa yksikössä ei kuitenkaan ole automaattista aikakytkintä käynnistämiseen ja pysäyttämiseen, joten ullakolle tarvitaan säiliö, joka täytetään ja kulutetaan seuraavaan täyttöön.

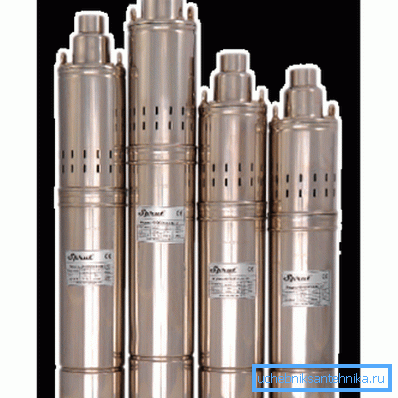

• Tapauksissa, joissa kaivoa porataan hiekalle, saattaa tapahtua, että suodatinvyöhyke heikkenee (verkkokuori on vain kulunut) tai sitä ei ole lainkaan, joten vedessä on monia hankaavia elementtejä eli hiekkaa. Tällaisissa tilanteissa ruuvimateriaalit ovat ihanteellisia, joihin hiekanjyvät eivät ole este.

• Viemäröintiyksiköt voivat toimia myös kaivojen upotettavina pumppuasemina. Tosiasia on, että niiden pääasiallinen tarkoitus on pumpata likainen vesi eri säiliöistä, joten se voidaan tehdä paitsi vedenottoon myös puhdistukseen. Tällaiset laitteet voidaan jakaa kolmeen luokkaan: 1) monikanavaisesta, 2) yksikanavaisesta ja 3) avoimesta juoksupyörästä:

1. Monikanavaista pyörää käytetään tavallisessa, puhtaassa tai likaisessa vedessä, jossa on pieniä roskia;
2. Yhden kanavan voi käyttää jo suurempien roskien ja jopa ulosteiden läsnä ollessa;
3. Avoin pyörätyyppi voi kierrättää suuria roskia ja jopa kaatuneita lehtiä, koska pumpussa on katkaisija.

• Fecal-pumput kuuluvat itse asiassa myös viemäröintiin, vain niissä on yleensä avoin pyörän tyyppi ja hiomakone. Mutta nämä yksiköt ilman ongelmia, voit pumpata veden kaivostaan.

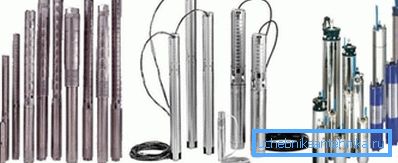

• Useimmiten kaivoissa käytetään pienen halkaisijan keskipakopumppupumppuja, ehkä siksi, että ne ovat tottuneet niihin, mutta niiden suorituskyky on myös korkeudessa, ja teho voi aina olla riittävä. Selkeä etu tässä on niiden pieni halkaisija - pumppua ei tarvitse vetää ulos, kun puhdistat kaivoa - se ei häiritse.

• Hydrophore kuuluu pintapumppaamoihin ja on suunniteltu toimittamaan vettä 4-5 hengen perheelle. Jos sinulla on kastelukanava, tällaisen yksikön teho ei välttämättä riitä, ja käsky mahdollistaa sen, että vettä voidaan käyttää vain 9 metrin etäisyydellä vedenottoletkun upottamisesta asematason alapuolelle. Tämä tarkoittaa, että ennen kuin vesisuihku ei saa olla yli 8 metriä dynaamisella tasolla.

Taulukko keskimääräisestä veden kulutuksesta

Huom. Pumpun valinta on tehtävä vedenkulutuksen mukaisesti. Joten sinun on otettava huomioon sen suhde tehoon tunnissa, ja sinun on otettava huomioon kaikki kylpyhuoneet samanaikaisesti.

Asennustyöt

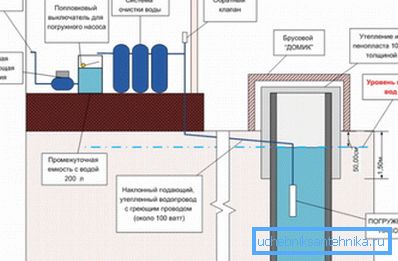

Asennus alkaa pääsääntöisesti kaivaa kaivosta kaivosta taloon, kuten yllä olevassa kuvassa, ja sen syvyyden tulisi olla suurempi kuin tämän alueen maaperän jäätymispiste, vähintään 10-15 cm, mutta vielä parempi. Sinun pitäisi myös tehdä sisääntulo rakennuksen perustukseen tai kaivaa sen alle (tämä on harvinaista) vesijohtojen ja sähköliitäntäkaapelin käyttämiseksi.

Kaivamaan kaivoa on kaivosta paras kotona, mutta on syytä huomata, että tämän periaatteen rikkominen ei ole kriittinen virhe uppopumpun (mutta ei hydroforin) asennuksessa.

Kaivon seinässä, toisin sanoen betonipiirissä, täytyy tehdä reikä, jonka läpi 32 mm: n ja sähkökaapelin letku kulkee vapaasti. Mutta tässä on pidettävä mielessä, että itse letku ei kulje renkaan läpi, vaan kulmayhteysliitin, joka on 50 mm. Joten sinun täytyy tehdä reikä halkaisijaltaan noin 70 mm tai 100 mm.

Maaperän jäätymispisteen alapuolella on hyvin usein mahdollista kompastua pohjaveteen, joka tunkeutuu pohjaan ja kaivon seinään tehtyjen reikien läpi. Siksi putken ja sähkökaapelin asettamisen jälkeen reiät on suljettava tiiviisti sementtihiekkalaatolla tai minkä tahansa tuotemerkin laattojen liimalla.

Suositus. Maaperä, jolla täytät kaivannon, ei välittömästi laskeudu alkuperäiseen asentoonsa, ja lisäksi voi olla teräviä kiviä, jotka vahingoittavat letkun seinämiä. Täten kaivannon pohjaan kaadetaan hiekan tyyny, siihen kiinnitetään putki ja kaapeli, ja sitten ylhäältä kaadetaan vielä 10-15 cm hiekkaa. Voit nopeasti istua hiekkaan, ja se on kaadettava runsaasti vedellä.

On erittäin tärkeää kiinnittää huomiota pumpun upotussyvyyteen ottaen huomioon vesipylvään dynaaminen (ei tilastollinen!) Taso. Tämä viittaa siihen, että yksikön yläosa on laskettava yhden metrin syvyyteen, eikä sen alaosan tulisi olla pohjassa, vähintään puolen metrin päässä.

Muuten (jos nämä olosuhteet eivät ole mahdollisia) tällaisia ​​laitteita ei voi asentaa, mutta täällä voit käyttää värähtelypumppua kuten Kid tai hydroforea - suorituskyky ei ole sama, mutta silti vedenotto otetaan käyttöön.

Kaivoon upotettavalla pumppuasemalla on pääsääntöisesti lyhyt sähkökaapeli, joka ei koskaan riitä saavuttamaan virtalähdettä eli tuoda se taloon. Siksi sinun on ehdottomasti rakennettava se, ja jos kaivopäässä on päätelaite, johon yhteys voidaan tehdä, sinulla ei ole tällaista mahdollisuutta.

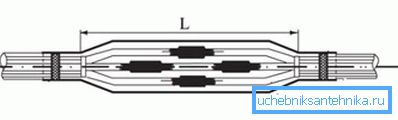

Valitse puuttuva kaapeli, jossa on kaksoiseristys pumppukappaletta vastaavan osan yli, ja tee yksi edellä kuvassa esitetyistä käänteistä.

Kukin kierre erikseen, ja sitten koko kaapeli suljetaan kutistuvilla polyolefiini- (POF) kytkimillä. Tällainen lämmön kutistuminen kuumennettaessa 120 ° C: seen? kutistuu kooltaan 2-4 kertaa ja jäähdytyksen jälkeen on erinomainen eristys, joka ei pelkää vettä ja jolla on korkea mekaaninen lujuus. Kytkemisen lämmittämiseksi voit käyttää mitä tahansa taskulamppua tai jopa käyttää soihtua (sanomalehti, joka on rullattu putkeen).

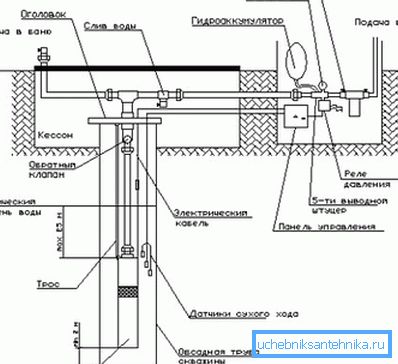

Nyt tulemme tavallisimpaan - kokoonpano kytkentäkaaviosta, jonka näet yllä olevassa kuvassa, ja yksikön asiakirjoissa se on yleensä myös toimitettu. Mutta kokoamisjärjestyksen lisäksi on vielä joitakin vivahteita, joihin on kiinnitettävä huomiota koko aseman eliniän nostamiseksi.

Aloitetaan pumpun upottamisesta ja kiinnittämisestä - hautaamisen taso on tiedossa ja letkun pitäisi mennä ilman suurta jännitettä, mutta ei myöskään roikkua. Tätä ehtoa säätelee teräskaapeli, joka on kiinnitetty rungon toisessa päässä silmänpultilla ja toisessa päässä yläosassa joko laatikkoon tai tuotanto- ja koteloputken ulkorenkaaseen.

Nyt käännymme huomiomme automaatioon - kun asennat aseman, kohtaat laitteita, kuten painekytkimen ja kuivakäynnistysanturin, joka voidaan myydä erikseen, mutta jotka voidaan yhdistää yhdeksi laitteeksi. Täällä ei ole erityistä eroa, mutta suurin osa mestareista pitää erillistä versiota luotettavampana, ja hinta osoittautuu kannattavammaksi.

Huom. Varavesisäiliö aiheuttaa järjestelmässä jonkin verran paineita, ja mitä suurempi tämä säiliö on, sitä harvemmin moottori käynnistyy ja pysähtyy, mikä lisää sen käyttöikää. Asuinrakennukseen riittää 80-100 litran säiliö.

Painekytkimen tehdasasetukset säädetään yleensä siten, että pumppausmoottorin käynnistys suoritetaan 2 ilmakehässä ja pysäytys 3 ilmakehässä. Tämä on melko normaali tauko ja suurella vesisäiliöllä käynnistys- ja pysäytystilat tehdään melko maltillisesti, mutta voit vähentää niiden määrää.

Tätä varten (jos sinun ei tarvitse ylläpitää korkeaa painetta järjestelmässä), moottorin käynnistystilaa voidaan säätää 1,5 ilmakehään, ja pysäytys 5 ilmakehään, kaikki tämä tehdään säätöruuvilla (jousen puristus tai heikentyminen).

johtopäätös

Yhteenvetona voidaan todeta, että kaivoon upotettava automaattinen pumppuasema ei ole vain asiantuntijoiden asennettu vaan myös itsenäisesti, mutta kaikilla vaatimuksilla. Aseman maa-alue (automaatio) ratkaistaan ​​useimmiten talossa tai takahuoneessa, jossa joskus tehdään piha (pieni kellari).
