3-3 juokseva nosturi. korkki- ja pallotyypit. käyttö
Tässä artikkelissa on selvitettävä, mitä 3-tieventtiili on ja mihin tarkoituksiin sitä voidaan käyttää nykyaikaisissa LVI-järjestelmissä. Lisäksi tutustumme näiden nostureiden tyypillisiin ongelmiin lämmitykseen vanhan kaluston taloissa ja selvitetään, mitä niiden kanssa voidaan korvata jäähdyttimen syöttöputken korjauksessa.
Mikä se on
Kolmisuuntainen venttiili eroaa melko ennustettavasti tavallisesta venttiilistä, kun ei ole kaksi, vaan kolme johtopäätöstä.
Tässä tapauksessa päätelmät voivat olla hyvin erilaisia:
- Kierteinen (kytkin);

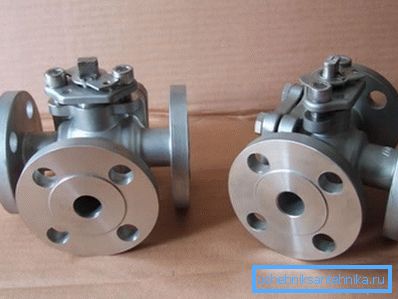

- laippa;
- Collet (nopea kiristys);
- Lopuksi päätelmä voi ja se edustaa tyhjennysaukkoa työympäristön poistamiseksi.
Tuotteen toimivuus on myös varsin ilmeinen: se mahdollistaa teknisen järjestelmän konfiguroinnin työympäristön liikkumisen eri suuntiin. Riippuen nosturin asemasta sen tapauksessa voidaan luoda hyppääjä kahden tai kolmen hanan väliin. Tämäntyyppiset venttiilit mahdollistavat myös niiden täydellisen estämisen.
tyypit
Tämäntyyppiset LVI-hanat, jotka löytyvät myyntiin, voidaan jakaa kahteen pääluokkaan laitteen mukaan.

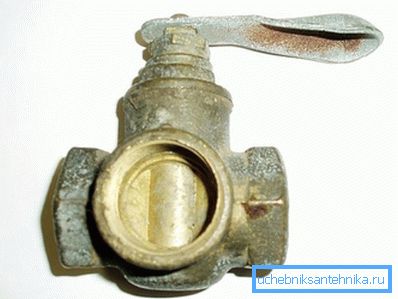

korkki
Nosturin säätö tapahtuu muuttamalla korkin asentoa siinä olevalla kuviolla.
Tuotteet voivat vaihdella:
- Korkki- ja varren tiivistysmenetelmä. Vaihtoehtoja on kolme:
| Tiivistysmenetelmä | kuvaus |
| Tiivistepakkaukset | Korkki pyörii kotelossa, joka on kuuroja alhaalta, ja sitä painetaan ylhäällä mutteripistokkeella. Pähkinän alla oleva grafiitti ei takaa vuotoa varren alla. Hihnan pääasiallinen haittapuoli on se, että se on valmistettu myös yksinkertaisen venttiilin avulla, joka johtuu grafiittihiukkasten liuotuksesta |
| Kumitiiviste | Epiploonin sijasta käytetään kumirengasta. Toisin kuin tiiviste, se kuluu vain, kun pistokkeen työasento muuttuu. |
| Korkkiin kiinnitys | Pitkien tulppien venttiilien tiiviys varmistetaan kiinnittämällä kartiomainen tulppa runkoon. Korkki houkuttelee häntä mutterilla, joka kulkee varren läpi |
Hyödyllistä: kolmisuuntaiset venttiilit lämmitykseen viime vuosisadan 60-70-luvulla rakennetuissa taloissa on sinetöity yksinomaan rauhasella. Sen kehitys on syy jatkuvaan vuotoon varastosta missä tahansa korkin käänteessä.
- Kahvan läsnäolo tai puuttuminen. Jälkimmäisessä tapauksessa korkkia pyöritetään avoin avainavaimella tai kaasuavaimella.
- Runkomateriaali ja korkki. Niiden valmistuksessa käytetään metalleja, joilla on alhainen kitka - messinki ja valurauta.
pallo
Sharovy 3kh juokseva nosturi on edellisen suunnittelun evoluutiokehitys:
- Korkki on saanut tavallisen pallon muotoisen muotoisen rakon ja pinnan, jolla on korkein käsittelyn laatu, mikä takaa vähimmäisvääntövoiman.
- Tiiviys varmistetaan teflon- tai PTFE-istuimilla - materiaaleilla, joilla on pienin kitkakerroin.
- Varsi on tiivistetty o-renkaan tiivisteellä - kumilla tai polymeerillä.
Mikä on tulos?
- Nosturin resurssi on vähintään 500 (useammin - 2000 ja enemmän).
- Korjaus ja kunnossapito pienenevät pähkinän ripeään kiristämiseen, painamalla varren tiivistettä.
- Nosturin kytkentävoima on paljon pienempi kuin korkkinostureiden.
Muuten: se on verrannollinen nosturin nimelliseen halkaisijaan. Suurikokoisissa tapauksissa vaihdettavaksi voidaan käyttää vaihteistoja, joissa on manuaalivaihteisto tai servomoottorit.
Molempien tyyppisten nostureiden hinta vaihtelee hieman, mikä tekee korkeammasta ja vaikeammasta ylläpitää korkkituotteita, joita ei ole otettu käyttöön lämmitys- ja vesijärjestelmissä.
hakemus
Missä käytetään kolmisuuntaisia nostureita? Tietenkin olemme kiinnostuneita ensisijaisesti niiden käytöstä LVI-järjestelmien asennuksessa omin käsin.

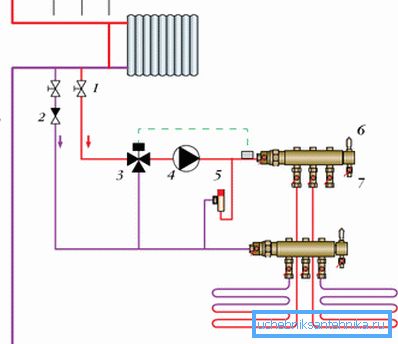

Lattialämmitysjärjestelmät, lämpöakkupiirit
Molemmissa tapauksissa muodostetaan osittain itsenäinen lämmityspiiri omalla kiertopumpulla. Lämpötilan säätämiseksi käytetään palautusjäähdytysnesteen osittaista kierrätystä.
Kolme kulkua asetetaan syöttöliitännän ja hyppyjen liitäntään paluulla; Tämän avulla voit säätää seoksen lämpötilaa.
Hyödyllistä: lämpötilansäädön automatisointiin toimitetaan usein servo-asema, joka säätää lämpötilaa riippuen kaukolämpötila-anturin lukemista.
Mittareiden asennus
Yksi mekaanisten painemittareiden ongelmista on nuolen tarttuminen pitkän aikavälin toiminnan aikana paineessa. Jotta painetta voitaisiin purkaa ilman laitteen purkamista, käytetään kolmitulppaa: kahva kääntämällä se ei ainoastaan estä linjan ohjauksen ulostuloa, vaan myös paineenalennustulpan tai pallon yläpuolella olevaa painetta tyhjennysaukon läpi.

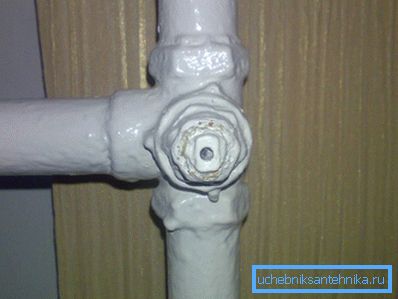

Lämmityslaitteiden säätö
Tässä kapasiteetissa kolmiulotteisia nostureita käytettiin jo mainitsemissamme Hruštšovin taloissa. Ne asennettiin jäähdyttimen ja hyppyjen pohjaan.
Tässä nosturissa on neljä työskentelyasentoa:
- Kaikki vesi kulkee jäähdyttimen läpi, kun hyppääjä on tukossa.
- Vesi kulkee hyppyn ja jäähdyttimen läpi.
- Vesi kulkee hyppääjän läpi, kun jäähdytin on suljettu.
- Hyppääjä ja jäähdytin ovat täysin tukossa, kiertäminen nousuputkessa on tukossa.
Varastossa olevien pysyvien vuotojen lisäksi nosturin viimeinen asema loi paljon ongelmia omistajille ja heidän naapureilleen: syyllisen löytäminen lämmityksen puuttuessa koko nousuputkesta oli joskus ei-triviaali tehtävä.

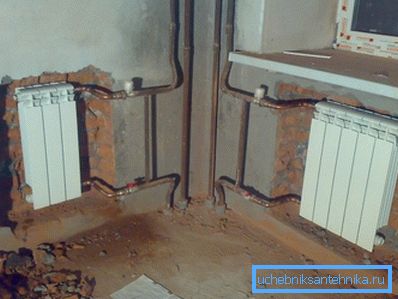

Koska olemme suhtautuneet tähän epäilyttävään suunnitteluun, tekijä antaa itselleen mahdollisuuden suositella lämmityslaitteen venttiilien kokoonpanoa ja luoda mahdollisimman vähän ongelmia tulevaisuudessa:
- Kuulalaitteen alapuoliseen liitäntään on asennettu palloventtiili. Normaali, kaksi passia.
- Ylemmässä vuorauksessa - myös kärkikorkeuden jälkeen. Se on ylhäällä - koska se kerää vähemmän lietteitä ja roskia, jotka voivat vaikuttaa jäähdyttimen kuristukseen.
- Hyppy tehdään ilman sulkuventtiilejä, mutta nimellisläpimitta on yksi askel vähemmän kuin ohjausviivat.
Tällaiset asennusohjeet antavat maksimaalisen lämmön lämmönsiirron joustavalla säätämisellä ja ongelmien puuttumisella omistajalle ja naapureille.
johtopäätös
Toivomme, että pystyimme vastaamaan kaikkiin lukijaan kertyneisiin kysymyksiin. Lisätietoja kolmisuuntaisten nostureiden käytöstä, tyypeistä ja ominaisuuksista löytyy tämän artikkelin videosta. Onnea!
