100 mm: n kuulaventtiili: laite, luokitus, vertailu

Miten palloventtiili DN100? Minkälaista tuotetta löytyy myynnistä? Onko tuotteen asennuksessa ominaisuuksia? Miten se näyttää vaihtoehtojen taustalla - ruuviventtiilit ja venttiilit? Selvitä se.

Ensimmäinen tuttavuus

suunnittelu

Päärakenteinen elementti on pallon muotoinen läppäventtiili, jossa on läpikulku. Yleensä sen halkaisija on yhtä suuri kuin kiinnitetyn putkilinjan halkaisija. Pultin uraan työnnetty sauva johdetaan ulos rungosta ja toimitetaan kätevällä kahvalla tai vaihteistolla. Tiivistystoiminto suoritetaan polymeerin istuimilla pallon alla ja rengasmainen tiiviste varren ympärille.

Mitä materiaaleja voidaan käyttää palloventtiilien valmistukseen?

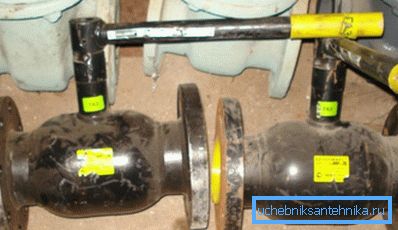

Hyödyllinen: käyttöolosuhteista riippuen kahvalla voi olla erilaiset värimerkinnät. 100 mm: n kuulaventtiili on merkitty kylmään veteen, kuumaan veteen ja lämmitykseen. tuotteet, joilla on rajoitettu lämmönkestävyys - sininen. Keltainen osoittaa, että venttiili on kaasua varten.

laji

Nosturit voidaan luokitella useiden kriteerien mukaan.

Korin tyyppi

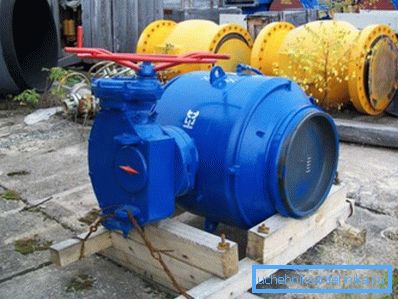

Se voidaan hitsata ja irrottaa.

• Ensimmäisessä tapauksessa omistaja saa bonuksen suuremmaksi vastustuskyvyn hydrauliseen paineeseen.: kasvavalla halkaisijalla sen seinien vetovoima kasvaa suhteessa poikkileikkaukseen. Hinta on tuotteen lähes nolla ylläpito: maksimissaan on mahdollista korvata kuluneen tiivisteen ympärille varsi.

• Toisessa tapauksessa vaihda kaikki kuluvat rakenneosat tarvittaessa. - satulat, varasto ja jopa pultti.

Yleensä suuret halkaisijan omaavat rungon osat on liitetty nastojen avulla.

Putkilinjayhteys

Se voidaan tehdä kolmella täysin perinteisellä tavalla:

1. Kierteet. Suuren halkaisijan omaava kytkentä ei kuitenkaan ole kovin suosittu johtuen siitä, että kierteitä on vaikea tiivistää ja kiristää.
2. Hitsaamalla Suuttimien pituus hitsauksessa ja merkittävä venttiilirungon massa eivät salli polymeeritiivisteiden vaarallista ylikuumenemista hitsauksen aikana.
3. Laipat. Ne tarjoavat nosturin nopean kokoonpanon ja purkamisen.

Laipallinen palloventtiili DN 100 voi puolestaan ​​kuulua kahteen alaluokkaan. Yleensä laippapalloventtiilin DN 100 asennusmitat vastaavat tarkasti teräsventtiilin 30s33nzh asennusmittoja, mikä mahdollistaa vaihtamisen ilman hitsaustöitä putkissa.

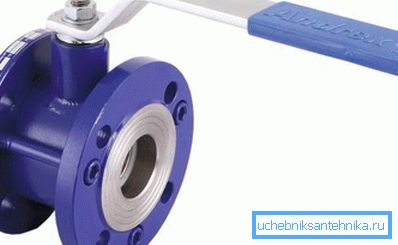

Uusia putkilinjoja asennettaessa käytetään kuitenkin lyhyempiä ns.

Suljin

Pienellä putkilinjan halkaisijalla kuulan tiivistys varmistetaan yksinkertaisesti painamalla istuimia kokoamisen yhteydessä.

Suurempien porttikokojen osalta käytetään kuitenkin pari muuta ratkaisua.

1. Pallo on asennettu istuinten väliin, jossa on pieni aukko. Se työntää työväliaineen paineella haluttua satulaa vasten.
2. Satula on valmistettu jousikuormitetusta kuparijousesta, joka aikaansaa tarvittavan kiristysvoiman jopa jonkin verran fluoroplastisen tai teflon kulumisen vuoksi.

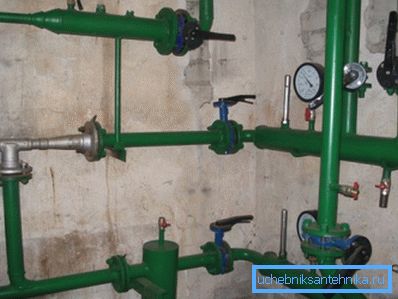

asennus

Se suoritetaan missä tahansa työasennossa. Ainoa rajoitus on vaihdelaatikon kahvan tai ohjaimen mukava sijainti. Veden virtaussuunta ei ole merkityksellinen, mikä näkyy selvästi nuolen poissa ollessa kehossa.

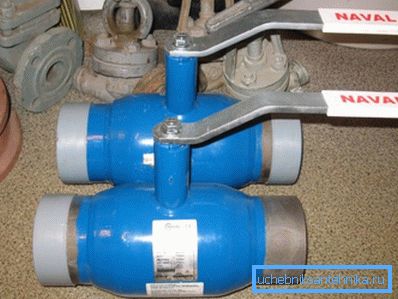

Vertailu vaihtoehtoihin

Miten pallolaippa-venttiili DU100 näyttää samankokoisen laipallisen ruuviventtiilin ja porttiventtiilin taustalla? Millaisia ​​venttiilejä on parempi pysyä?

Verrataan niitä monella tavalla.

Hydraulinen vastus

1. Täysin reiän palloventtiilillä ei ole mitään vastustusta virran liikkumiseen: siinä ei ole halkaisijaltaan käänteitä ja siirtymiä.
2. Venttiili tässä suhteessa on hieman huonompi kuin palloventtiili. Kaikki posket nostetaan ja kiila on osittain virrassa. Lisäksi on läpimitaltaan siirtymiä peilien välillä, jotka tekevät virtauksen turbulentista.
3. Ruuviventtiili - selkeä ulkopuolinen. Rungon käämitys kääntyy ja satulassa oleva suhteellisen pieni reikä aiheuttaa paineen laskun tämän venttiilielementin jälkeen.

asennus

1. Kuten jo mainittiin, palloventtiilin asennusohje ei salli mitään vapauksia. Hän pystyy työskentelemään missä tahansa asennossa ja missä tahansa veden virtaussuunnassa.

1. Venttiili ei ole toivottavaa asentaa vain ohjauspyörä alas. Tämä tekee tiivistepesästä erittäin epämukavan.
2. Venttiili on lisäksi asennettava siten, että työväline painaa venttiiliä alhaalta. Muutoin venttiili on jonkin ajan kuluttua väistämätön.

Muuten: venttiilin irtoaminen vastavirralla liittyy hydraulisen iskun, joka kulkee korkean paineen edessä olevan putken läpi. Seuraaviin seurauksiin kuuluvat liitosten ja kierteiden katkaisut, joustavien liitosten kyyneleet, katkeamat sähköisten hitsattujen putkien saumojen ja revittyjen jäähdyttimen tulppien kohdalla.

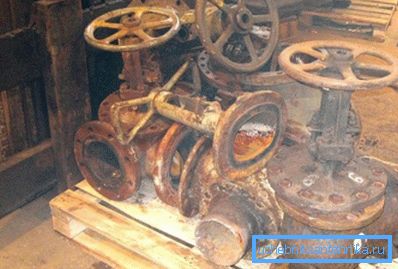

palvelu

1. Palloventtiilin kohdalla se putoaa varren tiivisteen mutterin kiristämiseen useiden satojen avaus- ja sulkemisjaksojen jälkeen.
2. Ruuviventtiili tarvitsee säännöllisesti (jopa tyhjäkäynnillä) tiivistyslaatikon pakkaamisen ja (joskus) tiivisteen vaihdon.
3. Venttiilin tapauksessa tiivisteen jaksoittaista pakkaamista täydennetään tarve hioa poskien ja peilien ylikasvuisia kerrostumia.

tulokset

Ne ovat varsin ilmeisiä: modernien venttiilien palloventtiileillä ei ole vakavia kilpailijoita. Poikkeuksena voivat olla vain erityisolosuhteet (korkeat lämpötilat, syövyttävät aineet jne.).

Tässä artikkelissa oleva video tarjoaa lukijalle perinteisesti lisämateriaalia. Onnea!
