Viemärien tarkastus: asennusominaisuudet

Kanavajärjestelmän normaalin toiminnan kannalta on välttämätöntä suunnitella ja rakentaa se oikein. Pääelementtien - putkien lisäksi käytetään paljon apuosia. Yksi niistä on viemäreiden tarkastus. Näennäisestä merkityksellisyydestä huolimatta se on ehkä tärkein ja vastuullisin rooli.

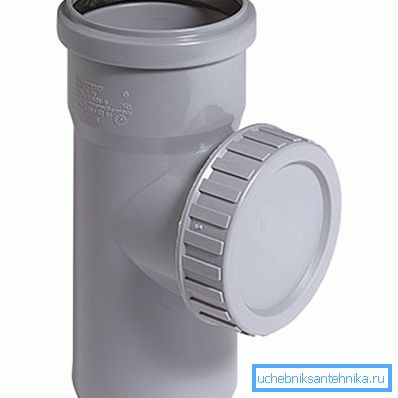

Tärkeä ja välttämätön muotoinen elementti

Tarkistuksen asentamisen tarve

Viemäröinti on melko monimutkainen tekninen verkko, joka voi aiheuttaa monia erilaisia ​​ongelmia käytön aikana. Useimmiten ongelmia syntyy, kun käytetyn veden keräämiselle tarkoitettua jätevesijärjestelmää ei ole koottu oikein (varsinkin jos kokematon käsityöläiset kokoavat sen omilla käsillään). Myös virheitä tehdään usein toiminnassa, jonka hinta korjataan uuden järjestelmän kustannuksiin.

Suurin ongelma on useimmissa tapauksissa tukokset, toisin sanoen jätevesiputkien tukkeutuminen erilaisten roskien kasaantumisen vuoksi. Se on helppo poistaa, kysymys on, miten pääset halutulle segmentille viemärijärjestelmän sisällä, koska useimmissa tapauksissa sillä on laaja järjestelmä ja huomattava pituus.

Ilman tarkistusta jätevesijärjestelmän oikea toiminta ei ole taattu.

Edellä mainittujen ongelmien ratkaisemiseksi kanavaputkelle tehdään tarkastus.

Suunnitteluominaisuudet

Ulkoasun tiedot

Viemäröinti on erikoismuotoinen osa, joka on tehty tee-muodossa ja jossa sivukonttori on suljettu erityisellä kannella.

Aiemmin, kun jäteveden putkien valmistuksessa käytettiin pääasiassa valurautaa, tällä osalla oli monimutkaisempi muoto:

  1. Putken suorakulmainen aukko suljettiin erityisellä valurautakannella, joka kiinnitettiin paikalleen neljällä massiivisella pultilla.
  2. Tiiviys varmistetaan koko ulostuloa kattavalla kumitiivisteellä..
  3. Kierreputkien kiristäminen putkien tarkastuksen tai viemäriputkien poistamisen jälkeen tehtiin erityisellä tavalla - poikittain. Muussa tapauksessa halutun tiiviyden saavuttamiseksi oli ongelmallista.
Valokuvatarkastus valuraudasta

Kiinnitä huomiota! Tällä hetkellä valurautaputket ovat melkein käyttämättömiä, ja ne antavat PVC-tuotteita, joilla on monia etuja. Vastaavasti käytetyn tarkastuksen suunnittelu on muuttunut.

Moderni muotoiltujen yksityiskohtien ominaisuudet:

  • toisin kuin valurautaa käytetään muovia;
  • muutettu muoto.

Tällä hetkellä reikä on kiertynyt valutuotteen ominaisuuksien vuoksi. Lisäksi kansi ei ole kiinnitetty ruuveilla, vaan tavallisen langan avulla. Tämä yksinkertaistaa viemärijärjestelmän huoltoa ja varmistaa riittävän tiiviyden.

Rakennustyypit

Sisäisen jäteveden asennukseen käytettävä polypropeeni, joka on maalattu tyypillisellä harmaalla värillä. Ulkoasennuksen osat ovat väriltään ruskeat. Jälkimmäisessä tapauksessa (tärkeimpien viemärikanavien huollossa) on varustettu erityisillä katsontakaivoilla.

Ulkoisen jäteveden tilan seurantaan käytetään kaivoa.

Siksi tuotteessa on vain kaksi tyyppiä:

  • halkaisija 110 mm;
  • joiden halkaisija on 50 mm.

Erityisen huolellisesti annamme kaikki tekniset ominaisuudet.

Halkaisija, mm Paino kg Pituus mm
50 0075 115
110 0,33 185

Tämän elementin asennusmenettely ei poikkea kaikkien muiden osien yhdistämisprosessista. Tärkeintä on valita oikea asennuspaikka.

Tarkastuksen päätarkoituksena on valvoa viemärijärjestelmän tilaa ja puhdistaa se tarvittaessa. Koska on tärkeää tarjota kätevä pääsy alueelle, koska joskus putkia huuhdellaan suurilla ja suurilla laitteilla.

Näitä elementtejä on mahdollista asentaa sekä vaaka- että pystyputkiin. On välttämätöntä saavuttaa vain kaikkien liitosten tarpeellinen tiiviys.

Muutos halkaisijaltaan 50 mm

Listaamme polypropeenin tarkistuksen tärkeimmät edut:

  • kykenee kestämään korkean lämpötilan viemäröintiä (enintään + 95 astetta);
  • Siinä on sileä sisätila, jonka avulla voit välttää tukkeumia jäteveden kulun aikana.
  • ei vaadi värjäystä tai muita korroosionestotoimenpiteitä;
  • on pitkä käyttöikä - yli 50 vuotta;
  • ylläpitää suuria kuormituksia ja ei romaudu ilman alhaisen lämpötilan vaikutuksesta;
  • sietää altistumista eri kemikaaleille.

Kiinnitä huomiota! Korjausten asentaminen ei ole kapina, vaan välttämättömyys. Näiden osien hankintaan ja asentamiseen viemärijärjestelmään tehdyt säästöt voivat johtaa sen täydelliseen käyttökelvottomuuteen tulevaisuudessa, mikä vaatii huomattavia kustannuksia tilanteen korjaamiseksi.

Korjausten asennuksen ominaisuudet

Teknologiset vaatimukset

Kaapelijärjestelmien (SNiP 2.04.01-85) suunnittelua ja asennusta koskevat ohjeet edellyttävät tämän muotoisen elementin asentamista seuraavissa tapauksissa:

  • jokaisen jäteputken kierrosta 45 asteen kulmassa tai enemmän;
  • kunkin pystysuoran putken pohjalla;
  • kun yhdistät kaksi viemäriputkea yhteen;
  • suorassa putkessa, jonka halkaisija on enintään 100 mm - 15 metrin välein, yli 100 mm - 30 metrin välein;
  • yksityisen talon viemärijärjestelmän päähän asennetussa ansaan.

Muista, että jos piilotettu putkiasennus on käytössä, tarkastuksen saanti olisi varustettava kaivolla, jonka luukku on vähintään 30 x 40 cm.

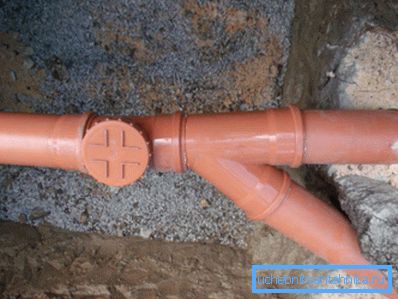

Ulkoinen viemäriverkon tarkastus

Sisäisen viemärijärjestelmän osalta tässä esitetyt vaatimukset ovat seuraavat:

  • ensimmäiset ja viimeiset kerrokset, joissa ei ole muita sivuliikkeitä;
  • keskimmäiset nousuputket, joissa molemmat lattiat;
  • putkissa, joihin on liitetty 3 tai useampia saniteettilaitteita - osan alussa;
  • kääntyminen - jos putkiosaa ei voi puhdistaa toisen reiän kautta.

Kokoonpanoprosessi

Muutoksen asentaminen viemärijärjestelmään ei aiheuta vaikeuksia:

  • puhdista putki ja putken sileä pää pölystä ja rosoista;
  • tarkistaa, onko siellä asennettu kumitiiviste, joka on tarpeen järjestelmän tiiviyden varmistamiseksi;
  • voitele putken sileä pää tiivisteellä ja työnnä se tarkastusliittimeen, kunnes se pysähtyy;
Asenna sileä pää pistorasiaan
  • merkitse putkelle paikka, jossa pistorasia on leikattu;
  • vedä putki takaisin noin 1 senttimetrin päähän.
Vedä putki hieman pistorasiasta

Asennus on valmis.

johtopäätös

Kun olet ymmärtänyt, mikä on viemäriverkon tarkistus ja miksi sitä tarvitaan, sinulla ei ole epäilyksiä siitä, että tämä osa on asennettava järjestelmään. Yksityiskohtaisemmin viemärijärjestelmien asennuksesta on mahdollista oppia videosta tässä artikkelissa.
