Työkalun valinta polypropeeniputkien juottamiseen

Putkimiehet käyttävät erikoistyökaluja polypropeeniputkien juottamiseen, jota yleensä kutsutaan juottimeksi ja joka toimii 220V 50 Hz: llä, mikä on melko hyväksyttävää lähes kaikille teollisuus- ja asuinrakennuksille.

Tällaisten laitteiden muokkaaminen voi vaihdella toisistaan ​​tehon, koon, painon ja tasaisen ulkonäön (tasainen ja lieriömäinen) suhteen, mutta hitsauksen periaate on kuitenkin sama. Alla on lyhyt katsaus joihinkin malleihin, ota huomioon heidän kanssaan työskentelyn perusperiaatteet ja näytä myös video tässä artikkelissa.

Juotos- ja juotospolypropeeni

Työkalujen yleiskatsaus

Huom. Itse lämmitysyksikön lisäksi polypropeeniputkien juottamiseen tarkoitettu sarja sisältää myös erityisiä, halkaisijaltaan erityisiä suuttimia, jotka vastaavat propeeniputkien tavallista poikkileikkausta. Tällaiset elementit voivat olla alumiiniseosta, joka voidaan myös päällystää teflonilla. Jälkimmäinen vaihtoehto on kalliimpaa, mutta teflonilla työskennellessä PP ei tartu, mikä helpottaa työtä.

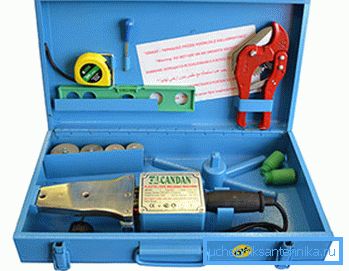

• Sähköjuotin juottamiseen polypropeeniputkiin CANDAN SM-06: ssa on kaksinkertainen lämmityselementti, eli kaksi 750 W: n lämmityselementtiä, jotka mahdollistavat sähkön säästämisen odotusajan aikana ja samalla pitävät työkalun kuumana. Toisin kuin SM-01: ssä ja SM-03: ssa, CM-06: n modifioinnissa voit käyttää suutinta, jonka halkaisija on enintään 40 mm, koska tässä lämmitysosa on hieman kaventunut, mikä puolestaan ​​vähentää energiankulutusta.
• Laitteen mukana toimitetaan 4 paria 20 mm: n, 25 mm: n, 32 mm: n ja 40 mm: n suuttimien kanssa, metrinen mittanauha, taso, avain suuttimien ja saksien asettamiseen, ja kaikki sopii metallikoteloon. Juotosraudan termostaatti on suunniteltu lämmittämään jopa 300 ° C, mutta maksimilämpötilaa käytetään erittäin harvoin. Laite voi toimia 220V 50 Hz: n kotitalouksien sähköverkosta, joka on varustettu vähintään 16A: n automaattisella pussilla.

• CANDAN SM-04 -juotin on enemmän suunniteltu suuren poikkileikkauksisen polypropeenin putkien hitsaukseen, lämmitysosa on tehty levyn muodossa, jossa on vain yksi reikä irrotettavan vuorauksen kiinnittämiseksi. SM-04: n muunnoksella on pieni massa, joka lisää kuljetuksen helppoutta, mutta myös lisää helppokäyttöisyyttä eri asennoissa, mutta samalla se on varsin tehokas laite, jossa on kaksi 1000 W: n lämmityselementtiä, jonka avulla voit säästää sähköä odotusaikana pidä työkalu kuumana.
• Termostaatin asettama lämpötila-alue voi vaihdella 50 ° C: sta 320 ° C: seen - tämä mahdollistaa kylmissä kellareissa ja ulkona tuulisessa säässä.. Pakkaukseen kuuluu myös 3 suuttinta 50 mm, 63 mm ja 75 mm, metrinen mittanauha, taso, avain suuttimien asentamiseen ja sakset, ja kaikki sopii metallikoteloon. Tarvittaessa ohjeen avulla voit lisäksi ostaa parin suuttimia 20 mm, 25 mm, 32 mm, 40 mm, 90 mm ja 110 mm: iin.

• Sähkölaitteet polypropeeniputkien juottamiseen Eral ER-01 (LUX) käytetään polypropeeniputkien ja -liittimien hitsaukseen, joiden läpimitta on 16-75 mm, kokonaisteho on 1500 W, joka on kaksi 750 W: n lämmityselementtiä. Lämmitysosassa on tasainen muoto, jossa on kolme reikää vaihdettavien suuttimien kiinnittämiseksi, ja erikoisjalusta mahdollistaa laitteen kiinnittämisen sekä vaaka- että pystysuoraan asentoon.
• Termostaatin asettama lämpötila-alue voi vaihdella 50 ° C: sta 320 ° C: seen - tämä mahdollistaa kylmissä kellareissa ja ulkona tuulisessa säässä.. Pakettiin kuuluu myös 4 suutinta 20 mm, 25 mm, 32 mm ja 40 mm, mittanauha, taso, avain suuttimien ja saksien asettamiseksi, ja kaikki tämä sopii metallikoteloon. Mutta tarvittaessa on mahdollista ostaa lisäksi kaksoissuuttimia 50 mm: n, 63 mm: n ja 75 mm: n välillä - juotin voima riittää

• Sähkökone suurta poikkileikkaukseltaan polypropeeniputkien juottamista varten, lämmitysosa valmistetaan levyn muodossa, jossa on vain yksi reikä irrotettavan vuorausparin kiinnittämiseen. ER-03-muunnoksella on alhainen massa, joka lisää kuljetuksen helppoutta, mutta myös lisää helppokäyttöisyyttä eri asennoissa, mutta samalla se on varsin tehokas laite, jossa on kaksi 1000 W: n lämmityselementtiä, jonka avulla voit säästää sähköä odotusaikana pidä työkalu kuumana.
• Termostaatin asettama lämpötila-alue voi vaihdella 50 ° C: sta 320 ° C: seen - tämä mahdollistaa kylmissä kellareissa ja ulkona tuulisessa säässä.. Pakkaukseen kuuluu myös 3 suuttinta 50 mm, 63 mm ja 75 mm, metrinen mittanauha, taso, avain suuttimien asentamiseen ja sakset, ja kaikki sopii metallikoteloon. Tarvittaessa muutoksen avulla voit lisäksi ostaa 20 mm: n, 25 mm: n, 32 mm: n, 40 mm: n, 90 mm: n, 110 mm: n ja 125 mm: n suuttimien parin.

• Sähköinen laite polypropeeniputkien STURM TW-7218 juottamiseen on jonkin verran poikkeava sylinterimäisessä muodossa olevista xiphoid-juotosraudoista, vaikka sillä on sama jaksollinen lämmitystyyppi, jonka maksimilämpötila on 300?. Tämän yksikön teho on 1880W, jonka avulla se voi toimia 220V 50Hz: n kotitalouksien sähköverkolla, jota suojaa automaattinen 16A. valmistajan toimittamilla parittomilla suuttimilla on teflonpinnoite, josta hinta luonnollisesti kasvaa.
• Kunnostamattoman pakkauksen lämmitysaika sylinterillä on 10 minuuttia huoneenlämpötilassa.. Jalustalla varustetun juottimon lisäksi metallikotelossa on myös 3 erillistä lisälaitetta 20 mm, 25 mm ja 32 mm, kuusioavain ja ruuvimeisseli.

Putkihitsaus

Eri vesiputkilämpötiloihin käytetään erilaisia ​​polypropyleeniputkia, joissa kylmään veteen käytetään koko seinän putkea, kuumavesihuoltoon käytetään PPR: tä alumiinivahvistuksella, ja lämmitysjärjestelmässä käytetään lasikuitua.

Uskotaan, että PPR alumiinilla kestää jopa 90 ° C: n lämpötiloja ilman muodonmuutosta, mutta PPR lasikuidulla kestää jopa 150 ° C, mutta kuumassa vedessä ja lämmityksessä neste ei yleensä kuumene yli 80-85 ° C: seen. Siksi PPR: tä käytetään yleensä kuumana vaihtoehtona. alumiinilla. (Katso myös artikkeli Polypropeenin viemäriputket: ominaisuudet.)

Vahvistava kerros voidaan sijoittaa polypropeeniseinän keskelle, mutta se voidaan sijoittaa myös lähemmäksi yläosaa - osoittautuu, että lämmityssuulake poistaa PPR: n, poistaa folion ja tämä pienentää liitoksen laatua. Tällaisen ongelman välttämiseksi käytetään trimmeria, joka tyhjentää alumiinifolion, mutta on parempi valita putket keskitetyllä vahvistuksella - tämä säästää aikaa.

Huom. Useimmat käsityöläiset haluavat työskennellä alumiinifolioputkella ja käyttää sitä myös kylmässä vedessä, koska kuumalla PPR: llä on paksumpia seinämiä.

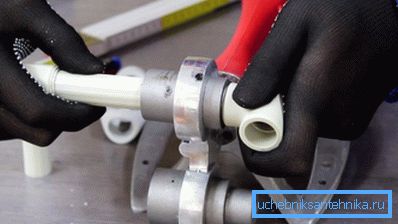

Yläkuvassa näet polypropeeniputken hitsausvaiheet juottimella, mutta jokainen hetki vaatii tietyn ajan. Niinpä putken pitäminen ja kuuman suuttimen kiinnittäminen tulisi kestää 5-10 sekuntia ja samaan aikaan pitää pitää kytketyn solmun käsissä, jotta juotos voi jäähtyä.

johtopäätös

Kytkettyjen ja parittamattomien lisälaitteiden kohdalla ei ole rajoituksia, joten putken ja sovittimen sisääntulon syvyys on säädetty omin käsin, eikä sen tulisi olla yli 15 mm. Muuten pää päättyy liitoksen osioon, mikä tekee putkilinjan läpäisevyydestä pienemmän.
