Kun asennat keittiön hupun ilmanvaihtoon, käytetään itse laitteen lisäksi ilmakanavaa, joka puolestaan ​​yhdistää hupun tuuletusakseliin. Kanava on muodostettu suorakulmaisista tai pyöreistä putkista ja liitoksista, joiden avulla voit muuttaa reitin suuntaa.

Samanlaista periaatetta käytetään teollisissa ilmanvaihtojärjestelmissä, joissa rakennusobjektin rakenteellisten ja erityisten ominaisuuksien mukaisesti suorat putket vuorottelevat muotoilluilla elementeillä, joiden avulla voit muuttaa reitin suuntaa halutulla kulmalla.

Tässä artikkelissa puhutaan tärkeimmistä muotoisista elementeistä, joita käytetään kanavan suunnan muuttamiseen.

Suunnitteluominaisuudet

Taivutus (polvi) on liitoselementti kanavistoon, jonka avulla voit muuttaa ilmanvaihtojärjestelmän kulkua kädet. Nykyaikaiset myynnissä olevat hanat ovat tuotteita, jotka on valmistettu eri materiaaleista, kuten musta teräs, ruostumaton tai sinkitty teräs, muovi (kotitalousuutteiden asennukseen) jne.

Erillisiä polveja, jotka johtuvat suunnittelun ominaisuuksista, ei käytetä ilmakanavien rakentamisen yhteydessä, vaan teollisina ulkoisina sivupäästöinä. Tällaisissa elementeissä on asennettu erityisiä esteitä tai perkoloja, jotka estävät roskien ja vieraiden aineiden tunkeutumisen putkiin.

Tärkeää: Tuuletusaukkojen alue on tärkeä parametri, joka on otettava huomioon tuotteen valinnassa.

Tällöin pinta-ala määritetään kaavalla Sc = L x 2,778 / V.

• Sc on laskettu alue
• L on putken läpi kulkevan ilman virtausnopeus,
• V on nopeus, jolla ilma liikkuu ilmanvaihdon kautta,
• 2,778 on kerroin, jonka mukaan mitat ovat johdonmukaisia ​​(esimerkiksi metrejä ja senttimetrejä).

Luokittelu tuotantomateriaalien tyypin mukaan

Käytetyn tuotantomateriaalin perusteella tuuletusjärjestelmien rakentamisessa käytettävät mutkat jaetaan seuraaviin muutoksiin:

• Sinkitty tuuletuslinja - valmistettu mustasta teräksestä, päällystetty ohuella sinkkikerroksella. Tuotevalikoimaa edustavat teollisuus- ja kotijärjestelmien rakentamisessa käytettävät muutokset.

Näiden tuotteiden tärkein etu on edullinen hinta yhdistettynä korroosionkestävyyteen.

• Ruostumattomasta teräksestä tehtyjä muutoksia käytetään harvoin, koska niiden hinta on korkea ja paino aiheuttaa huomattavaa kuormitusta seinien tai lattian pinnalle. Ruostumattomasta teräksestä valmistetut tuotteet valmistetaan yleensä pienellä halkaisijaltaan ja niitä käytetään yksinomaan kodin ilmanvaihtojärjestelmien muodostamiseen.
• Musta teräs kyynärpäät ovat suosittuja teollisuuden ilmakanavien rakentamisessa. Näiden tuotteiden merkitys johtuu alhaisista kustannuksista. Tällaisten muutosten käyttöä ei suositella, kun rakennussysteemit, jotka on suunniteltu ilmanpaineeseen, jossa on liian suuri kosteus.

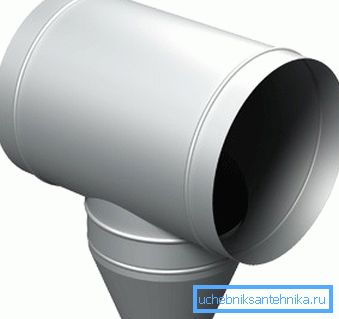

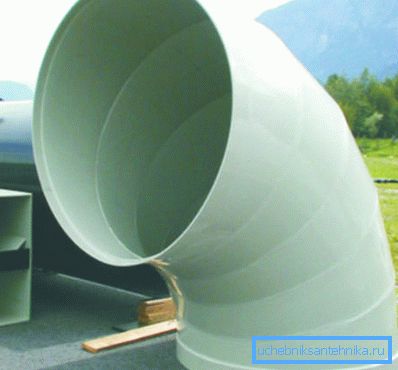

• Muovimuutokset on tehty polymeerimateriaaleista, jotka kestävät mekaanisia kuormia ja muodonmuutoksia. Tuotteita käytetään vain kotitalouksien ilmanvaihdon valmistuksessa.

Muut valintaperusteet

Kun olemme päättäneet, mitkä tuotantomateriaalit on valmistettu ilmanvaihtokulmia, harkitse jäljellä olevia kriteerejä, joiden mukaan määritetään sopivan muutoksen valinta.

• Poikkileikkauksen kokoonpanon mukaisesti erotetaan pyöreät ja suorakulmaiset tuotteet.. Suoraan järjestelmän suorituskykyyn poikkileikkauksen muoto ei vaikuta millään tavalla. Poikkileikkauskokoonpanon valinta perustuu useimmiten käytetyn tuuletuslaitteen pakoputken muotoon.

Tärkeää: Jaksojen kokoonpanon eroa voidaan kompensoida käyttämällä erityisiä sovittimia. Mutta meidän on muistettava, että sovittimien käyttö vähentää aerodynaamista kanavaa ja vaikuttaa haitallisesti koko järjestelmän suorituskykyyn.

• Metallituotteet voivat olla terästä, jonka paksuus on 0,55 - 8 mm.

Kotitalousjärjestelmiä asennettaessa käytetään ohuimpien teräslevyjen taivutuksia, joiden painolla ei ole mekaanista vaikutusta seinään tai peittoon, johon ilmanvaihtokanava on kiinnitetty. Teollisuusjärjestelmiä asennettaessa käytetään paksua teräslevyä.

Tämä johtuu siitä, että kanavan suuri halkaisija vain seinän paksuuden lisääntymisen vuoksi voit tallentaa poikkileikkauksen kokoonpanon.

• Liitäntätyypin mukaisesti käytetään laippakiinnitteisiä kyynärpäät (käytetään teollisuusjärjestelmien kokoonpanoon) tai nippelityyppisiä muunnoksia, joissa vaadittua tiiviyttä varten käytetään tiivistyskumia.

Nippeliliitännöille on ominaista yksinkertaisuus ja tiukat asennusajat. Tällaisia ​​polvia käytetään kuitenkin vain kotitalousjärjestelmissä, joissa ilman syöttö on alhainen.

• Kääntökulman mukaisesti muutokset, jotka on laskettu 45 ja 90 asteen kohdalla, ovat erilaisia.. Asiakkaan pyynnöstä voidaan kuitenkin tehdä taivutuksia, joiden kulma valitaan sen rakennustyömaan tiettyjen ominaisuuksien mukaisesti, jossa laitosta suoritetaan.

Tärkeää: Kääntösäde on polven ominaispiirre, jossa on pyöreä poikkileikkaus. Standardituotteissa kääntösäde on yhtä suuri kuin osan halkaisija. Tarvittaessa tätä parametria voidaan muuttaa asiakkaan tarpeiden mukaan.

Onko mahdollista tehdä ilman kanavan kokoonpanoa

Jos huoneen kokoonpano ei merkitse mahdollisuutta johtaa kanava ulko- tai tuuletusakseliin, voidaan pakoputket levittää ilman ilmanvaihtoa.

Tällaisten laitteiden ytimessä ovat levitetyt absorptiosuodattimet, jotka imevät ja kertyvät epämiellyttäviä hajuja. Keittiön huput ilman ilmanvaihtoa, eivät suostu asentamaan kanavaa. Mutta suodattimet, kuten täyte, on tarpeen muuttaa, muuten niiden suorituskyky vähenee.
