Tarvikkeet metalliputkille - kaikki mitä tarvitset asennusta

Korroosionkestävyys, kestävyys mekaaniselle rasitukselle, vähäinen paino ja helppokäyttöisyys mahdollistavat muoviputkien käytön lämmitysjärjestelmien ja putkiston asennukseen. Ennen kuin siirryt suoraan asennukseen, se ei ole tarpeeton, tuntee komponenttien vähimmäisjoukon, jota ilman se ei voi tehdä.

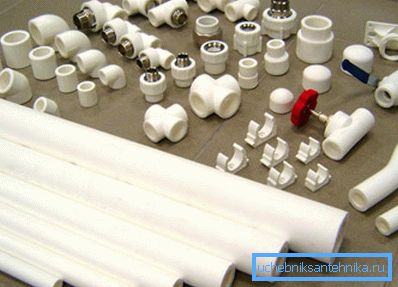

Metalliplastisen putkiston tarvikkeet

Vähän asennustekniikasta

Riippumatta siitä, onko vesijohto- tai lämmitysjärjestelmien asennus, metalliputkien kokoonpano suoritetaan seuraavassa järjestyksessä:

  • putkilinjan leikkaus. Putkisto toimitetaan keloissa, joten et voi tehdä sitä ilman. Tässä vaiheessa sinun on erityisesti valvottava erityisen tarkasti leikkauksen laatua.

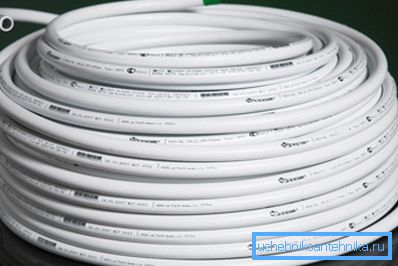

Putki toimitetaan keloissa
  • kalibrointi - saksilla työskentelyn jälkeen on välttämätöntä palauttaa osan geometria, tämä toiminta voidaan yhdistää viistoon;
  • Itse asiassa yhteys sopii mihin tahansa yleisimmistä varusteista, esimerkiksi amerikkalaisesta.

Parempi on leikata metalliputki

Kun syntyy kysymys, metalliputkien leikkaaminen, paras vaihtoehto voidaan katsoa erityisiksi saksiksi. Niiden terät mahdollistavat täydellisen leikkauksen laadun ilman poroja ja hilloja.

Putkileikkurit

Kiinnitä huomiota! Jos painat vain saksen kahvat, materiaali voi tasoittaa hieman. Tämän välttämiseksi putkea on pyöritettävä leikkauksen aikana.

Jos käsillä ei ole saksia, voit tehdä tavallisen hakasahan. Tässä tapauksessa leikkauksen laatu on kuitenkin jonkin verran huonompi.

Hacksawin täytyy käsitellä reunat tiedostolla. Molempien vaihtoehtojen yleinen vaatimus on putkilinjan pituusakselin leikkaustason kohtisuoruus. Pieni epätasaisuus voi aiheuttaa yhteyden paineen alenemisen tulevaisuudessa.

Putken kalibrointi

Kalibraattori - tärkein työkalu metalliputkille, jonka avulla voit palauttaa osan muodon. Usein putkilinjan leikkaamisen aikana sen pää on hieman epämuodostunut, ja kalibrointitoiminto mahdollistaa sen kiertymisen.

Voit valita 2 kalibraattorityyppiä:

  • työkalu, joka on tarkoitettu vain geometrian ja polttamisen palauttamiseen;

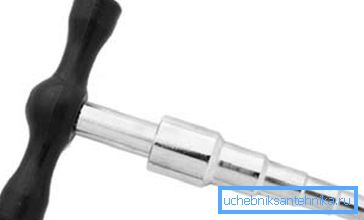

Yksinkertainen kalibraattori

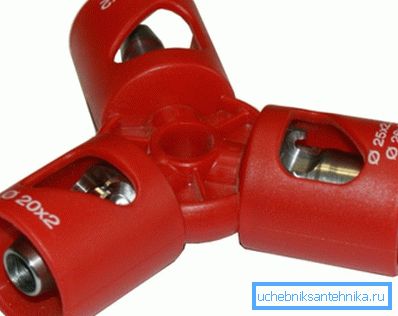

  • kalibraattori metalliputkille, joka näiden toimenpiteiden lisäksi mahdollistaa viisteen poistamisen välittömästi.

Kalibrointitekniikan osalta se suoritetaan seuraavassa järjestyksessä:

  • sopiva suuttimen halkaisija valitaan ja työnnetään putkilinjaan. Jos pää on epämuodostunut, voi tarvita voimaa;
Kalibraattori
  • sen jälkeen sinun täytyy vain kiertää kalibraattoria poistamatta putkilinjan päätä siitä, veitsen terät poistavat viisteen oikeaan kulmaan.

Putkilinjan asennus

Kun henkilö ajattelee, miten muoviputkien kanssa työskennellä, kysytään eniten kysymyksistä yhteyden valinnasta.

On monia tapoja, joilla kullakin on omat etunsa:

  • työntöliittimet. Samanaikaisesti putkilinjan pää on yksinkertaisesti työnnetty niin pitkälle kuin se menee, ja ne tarjoavat jopa katseluikkunan. Tämäntyyppisen yhteyden haittapuoli on melko korkea hinta, ja itse liitos saadaan yksiosainen;

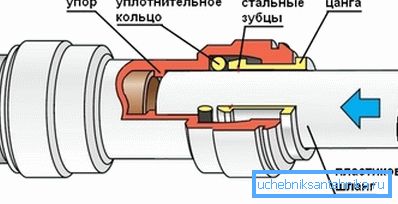

Liitäntäkaavio työntölaitteella
  • puristusliittimet. Tätä telakointimenetelmää käytetään tarvittaessa metalli-muovin ja metallin yhdistämiseen. Asennuksen lisäksi tarvitaan myös puristintangoja. Liitoksen tiiviys saavutetaan metallin muodonmuutoksella. Tämän tyyppistä liitosta pidetään myös yksiosaisena;
Putkiliitäntä puristusliittimellä
  • puristusliittimet - putkilinjan yhteyden yleisin vaihtoehto.

Kauluslevy on yksi suosituimmista puristusliittimien tyypeistä, se tarjoaa sekä suuren lujuuden että riittävän tiiviyden, ja tarvittaessa liitos voidaan helposti purkaa. Lisäksi tämä sovitus voidaan käyttää uudelleen.

Tällaisen yhteyden laite on seuraava:

  • putkeen asennetaan korkki- mutteri ja puristusrengas (puristusrenkaat tunnetaan myös metallikalvojen putkina);
  • sitten se asetetaan sovittimeen;
  • mutteri on tiukasti kiristetty, holkki on hieman epämuodostunut ja kiinnittää tiiviisti putkilinjan.

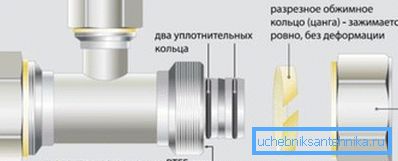

Collet-sovituskaavio

Verrattuna muihin menetelmiin on irrotettavia yhteyksiä, jotka ovat suositumpia. Niitä käytettäessä kysymys putkien purkamisesta on helppo ratkaista.

Kiinnitä huomiota! Kun putkea asennetaan liitäntään, sitä ei voi asettaa liikaa, sillä se voi vahingoittaa kumitiivisteitä. Prosessin helpottamiseksi putkilinjaa voidaan voidella.

Erillisesti on syytä mainita yhteys euroconeen. Suunnittelu mahdollistaa sen, että se voidaan luokitella irrotettavaksi, pienet erot ovat vain sovituslaitteessa. Putkelle asetetaan mutteri ja holkki, ja siihen lisätään metallikalvojen putkien eurokoni ja mutteri kiristetään.

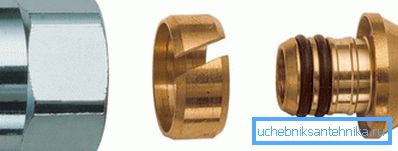

Euroconus kuvassa

Lisäksi asennus vaatii tarvikkeita, kuten teitä, ristiä, sovittimia, joiden avulla voidaan yhdistää eri halkaisijat, jakotukit (lämmitysjärjestelmiin), kulmaliittimet.

Miten taipua muoviputki

Yksi metalli-muovin eduista on sen joustavuus, joten voit tehdä vähimmäismäärän varusteita. Esimerkiksi kulmaliittimen asentamisen sijaan voit vain hieman taivuttaa itse putkilinjaa. Tällaisen elementin valmistuksessa metalli-muoviputkien kela ei myöskään voi tehdä ilman taivutusta.

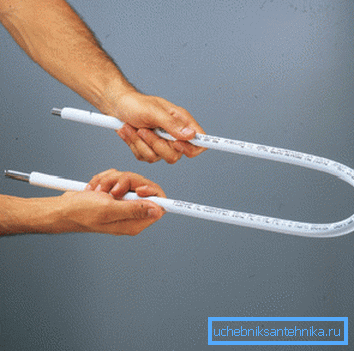

Kuvassa putkilinjan taivuttaminen sisäisen karan avulla.

Putkilinjan muodonmuutoksen suurin ongelma on, että se voi yksinkertaisesti rikkoutua. Toisin sanoen sen seinät lähenevät taivutuspisteessä, mikä tekee mahdottomaksi jäähdytysnesteen normaalin kierton.

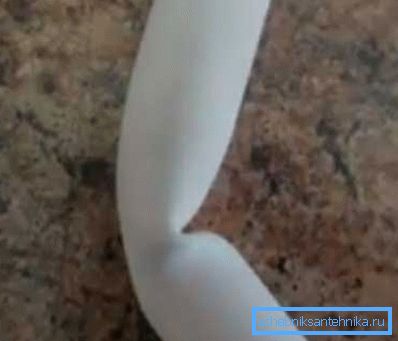

Epäonnistuneen taipumisen seuraukset

Tämä ongelma voidaan ratkaista kahdella tavalla:

  • käyttämällä putken taivutinta;
  • taivuta putkilinja omin käsin. Tällöin on täytettävä putken sisätila, jotta murtuma vältetään.

Manuaalisen taivutuksen avulla putki voidaan täyttää hiekalla tai suolalla. Se voi korvata karan. Kun olet täyttänyt ja sulkenut reiän päissä, voit taivuttaa putkea turvallisesti.

Vaahtomateriaalien sijasta sopii myös jousija metalli-muoviputkille. Sen halkaisijan tulisi olla vain hieman pienempi kuin itse putken sisähalkaisija.

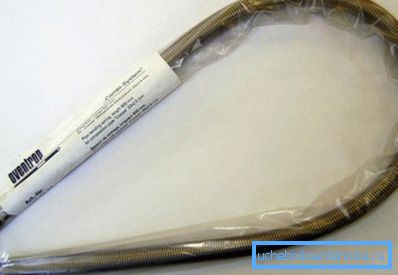

Taivutusjousi

Putkien taivutuslaitteiden osalta ne voidaan luokitella taivutusmenetelmän mukaan:

  • tuuli - kiinteä elementti liikkuu putkilinjan sisällä;
  • segmentti - kun taivutus suoritetaan käyttämällä erilaisia ​​kenkiä eri halkaisijoille ja taivutussäteille.

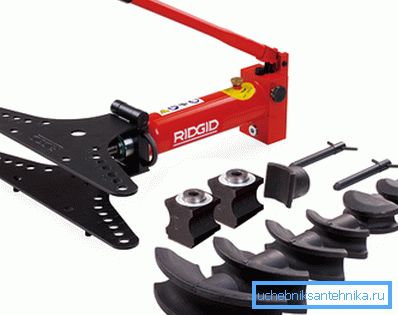

Pipe Bender ja kengäsarja

Tällöin putken taivutusohje on yksinkertainen - riittää yksinkertaisesti pakottaa voimaa putken taivutusvipuun. Putki puristetaan tiukasti kenkään ja deformoituu.

Kiinnitä huomiota! Minkä tahansa koon kohdalla on pienin taivutussäde. Se voidaan määrittää kaavalla 5 • D, jossa D on putkilinjan halkaisija.

Jakoputket metalliputkelle

Kerääjää tarvitaan, jos huoneiston lämmitys on järjestetty säteittäisen kuvion mukaan. Tässä tapauksessa sekä kuuma että jäähdytetty jäähdytysaine toimitetaan kollektoriin, ja jo siitä lähtee johdotus lämmitysjärjestelmän lämpöpattereille (erillinen syöttö- ja poistoputki kullekin jäähdyttimelle).

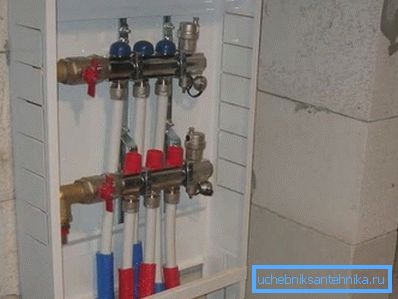

kerääjä

Yleensä kampa (tai metalliputkien jakoputki) on putki, johon on hitsattu pistorasiat. Jos talousarvio sallii, keräilijät voidaan varustaa sellaisilla elementeillä kuin lämpöpäät ja virtausmittarit.

Jos laite on suurin, tarvitaan:

  • Asenna virtausmittarit syöttökammioon. Tämän ansiosta kullekin jäähdyttimelle syötetyn jäähdytysnesteen tilavuus voidaan milloin tahansa muuttaa erikseen;
  • lämpöpäät asennetaan kollektoriin "paluulla". Anturit valvovat jatkuvasti jäähdytetyn jäähdytysaineen lämpötilaa ja voivat lisätä tai pienentää kulkuaikaa. Tästä johtuen esimerkiksi kylmän napsautuksen aikana kanavan koko kasvaa ja jäähdytysnesteen virtaus patterin läpi kasvaa vastaavasti.

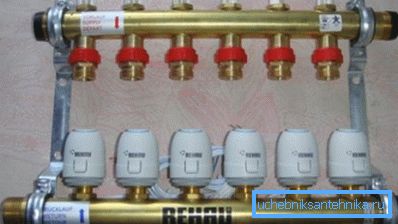

Keräilijöissä on virtausmittarit ja lämpöpäät

Tällaisen järjestelmän hinta voi suuresti ylittää 10 000 ruplaa, joten voit saada sen vaatimattomamman vaihtoehdon avulla. Tällöin pistokkeet jäävät kammioon, jotta kollektori voidaan jälkiasentaa lämpötilansäätimillä tai virtausmittareilla tulevaisuudessa.

Yhteenvetona

Metalli-muoviputken asennus on helppo tehtävä. Tätä varten tarvitset joukon muita työkaluja ja varusteita, joilla varmistetaan tiukka ja kestävä putkien liitäntä. Tässä artikkelissa esitetyt tiedot antavat yleiskuvan siitä, mitä tarvitaan putkilinjan asettamiseen.

Tämän artikkelin video näyttää esimerkin muoviputkien liittämisestä.
