Rullat profiiliputkelle: tyypit, toimintaperiaate,

Miten neliön tai suorakaiteen muotoinen osa voidaan muotoilla säännöllisesti? Miten voidaan valmistaa itse muotoiltuja rullia muotoiltua putkea varten? Mitä ratkaisuja moderni teollisuus tarjoaa? Yritetään vastata näihin kysymyksiin.

Miksi tarvitset sitä

Miksi minun täytyy taivuttaa profiiliputkea?

Anna esimerkkejä.

• Kaaren katos ei ole vain kaunis, vaan myös käytännöllinen: se ei koskaan kerää lunta.
• Kaareva visiiri kuistin yläpuolella näyttää paljon paremmalta kuin yksinkertainen muotoilu yhdellä rampilla.

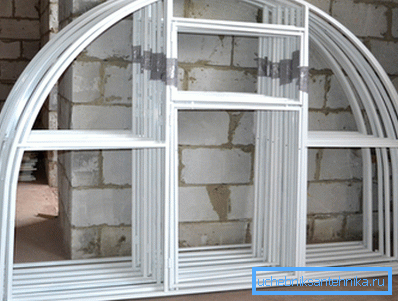

• Kaareva kasvihuone on poikkeuksellisen kestävä, se kestää täydellisesti lumen ja tuulen kuormitusta.

Muuten: kasvihuoneiden kokoonpano muotoiltuista putkista on hyvä liike, joka vaatii vain pahamaineisen putken taivutusrullan ja hitsauskoneen läsnäolon.

Tyypit rullat

Mitä he todella ovat?

mekaaninen

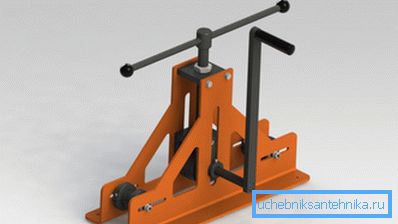

Yksinkertaisin muotoilu on mekaaninen kolmirullaamo. Tällaiset koneet löytyvät usein myynnistä; niiden hinta alkaa noin 15 - 20 tuhatta ruplaa. Miten ne järjestetään?

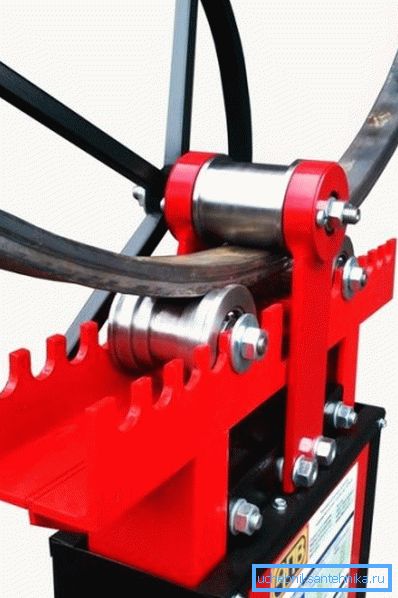

Täysin tuotenimen mukaisesti rakenne perustuu proftrubin kolmeen telaan. Yksi niistä voidaan siirtää suhteessa muihin kahteen suuntaan kohtisuorassa suunnassa, joka yhdistää ne; ruuvimekanismia käytetään siirtymään, mikä sallii jopa henkilön, jolla on melko tavalliset fyysiset ominaisuudet, kehittää huomattavia ponnisteluja.

Yksi teloista on varustettu kahvalla, joka mahdollistaa sen pyörimisen ja siten vedettävän putken vetämisen.

On olemassa useita muutoksia, joiden avulla useat voivat parantaa putken taivuttimen suorituskykyä:

• Telojen yhdistäminen yhteiseen ketjuun varmistaa niiden synkronisen pyörimisen., siten estäen putken liukastumisen.
• Vaihdetta voidaan käyttää ketjun sijasta..
• Kovettuneiden telojen käyttö lisää niiden resursseja useita kertoja.
• Lisäksi rullat voivat olla vaihdettavissa., mikä mahdollistaa taivuttamisen ilman tukoksia sekä profiloituja että pyöreitä putkia.

sähkö-

Tässä tapauksessa osa käsintehtystä työstä siirtyy sähkömoottoriin.

Myytävänä on kaksi sähköputkien taivutinta:

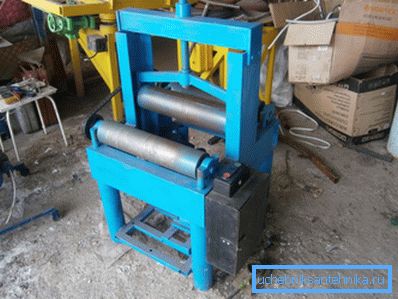

• Yksinkertaisemmissa ratkaisuissa sähkömoottori vastaa vain putken vetämisestä. Taivutusrullan sijoitus tehdään käsin.

• Kehittyneiden rullien mallit käyttävät sähköä sekä telan vetämiseen että siirtämiseen (tietysti voimansiirron avulla).

hydraulinen

Tähän luokkaan kuuluvat sekä tehokkaat teollisuuskoneet, jotka painavat kymmeniä tonnia ja suhteellisen pienet laitteet. Niiden yhteinen piirre on hydraulisylinterin käyttö: öljynpaineen pumppaus siinä, voit kehittää valtavan voiman muodonmuutostelaan.

Taivutussäde

Riippumatta putken taivutinlaitteesta on yleinen kuvio: mitä suurempi putken paksuus (sen poikkileikkaus on taivutussäteen suuntainen), sitä suurempi on pienin taivutussäde. Annamme kummallekin kotimaisen valmistajan koneille ilmoittamat arvot - ne ovat melko tyypillisiä.

Ilman putken taivutinta

Onko mahdollista kaaristaa kaaren muotoisesta putkesta ilman rullia?

Teknisesti tämä on mahdollista, mutta tulos on todennäköisesti epätyydyttävä.

Taivutusopetus ei ole niin monimutkainen, että se vaatii paljon valmistelutyötä.

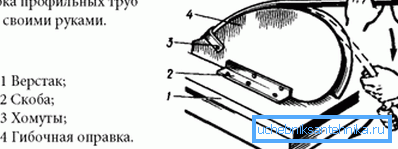

1. Malli, jonka pinnan muoto vastaa tarvitsemasi kaaria, on valmistettu puusta tai vanerista.
2. Malliin on kiinnitetty silmukka - pidike, johon putken toinen pää työnnetään.
3. Lisätyöskentely on itse asiassa päinvastainen, kun taas toisessa päässä käytetään raakaa voimaa. Voit lisätä vaivaa käyttämällä erilaisia ​​vipuja.

Hullut kädet

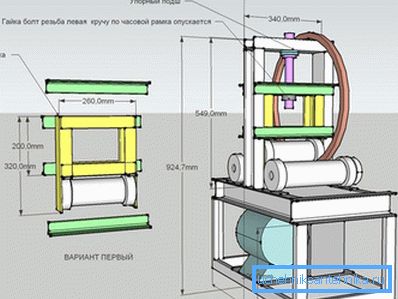

Eri järjestelmät ja piirrokset rullista profiiliputkelle tekevät siitä itsestään viime vuosina, ja ne ovat kirjaimellisesti tulleet Internetiin.

Pyrimme välittömästi taloudellisimmat lukijat: jotkin yksityiskohdat on tilattava.

Mitkä ovat?

• Itse rullaa. Ne voivat olla lieriömäisiä tai uria pyöreiden putkien taivuttamiseksi.

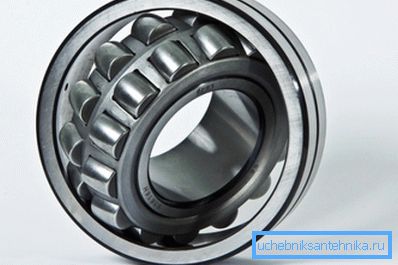

• Laakerirenkaat.
• Kun käytät ketjunsiirtoa - tähtiä.

Tietysti, ilman viittausta tiettyyn suunnitteluun, on kiittämätön tehtävä antaa neuvoja telojen kokoonpanosta.

Yritämme kuitenkin ottaa huomioon itse valmistettujen laitteiden omistajien suositukset, joissa korostetaan tärkeimpiä kohtia.

• Käyttökahvassa on oltava pyörivä kahva. Muussa tapauksessa ensimmäiset kädensijat tulevat näkyviin muutaman metrin etäisyydellä ulospäin ulottuvasta putkesta.
• Laakerit ovat paremmin itsekeskittäviä. Kummankin telan molempien laakereiden asentaminen suoraan samaan akseliin kotona ei ole todellinen tehtävä; pienin vääristymä lisää vetovoimaa.

• Ruuvia, joka painaa akselin painetta, voidaan ottaa vanhoista paikoista.

Muuten: vaihtoehto ruuvimekanismille on minkä tahansa tyyppinen autopistoke. Sen avulla voit kehittää valtavia ponnisteluja omalla voimalla mahdollisimman vähän.

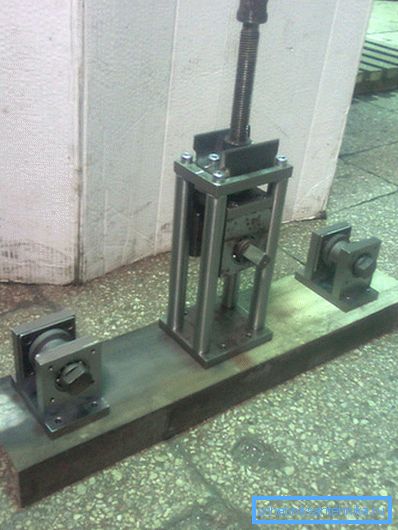

• Sängyssä on parempi käyttää sopivan kokoisen kanavan segmenttiä. Kehyksen taivutusvoima on hyvin merkittävä; Kulmasta tai ohuesta putkesta tehty hitsattu runko voi yksinkertaisesti taivuttaa.

johtopäätös

Toivomme, että lukijalle tarjottu materiaali auttaa häntä valitsemaan tai tekemään työkalun hänen mieleensä. Kuten aina, löydät lisää aihepiirikohtaisia ​​tietoja tässä artikkelissa olevasta videosta. Onnea!
