Putkikeskittimet: valinta ja sovellus

Tässä artikkelissa käsitellään, miten ja miksi keskitintä käytetään putkien hitsaukseen. Lisäksi harkitsemme nykypäivän markkinoiden suosituimpien mallien suunnittelun piirteitä. Joten mikä on keskitetty ja miksi sitä tarvitaan?

Tehokas tapa hitsata sauma tasaisesti ja tiukasti

Ei ole mikään salaisuus, että on olemassa erityisiä laitteita, jotka on sovitettu suorittamaan täysin tasainen poikkileikkaus putkista. Mutta vaikka leikkaus tehdään mahdollisimman sujuvaksi, molemmat putket on mahdollista yhdistää osien kanssa korkealaatuisen hitsauksen aikaansaamiseksi.

Tämän seurauksena hitsaus on epätasainen ja sen seurauksena liitos ei ole tiukka. Ratkaisu tähän ongelmaan voi toimia putkien sisäisenä tai ulkoisena keskittäjänä.

Toiminnan ominaisuudet

Sekä metalliputket että niiden polyuretaanivaahdot ennen hitsausta on kallistettava toisiaan vasten mahdollisimman sujuvasti niin, että risteyksessä ei ole aukkoa.

Sellaisten viipaleiden yhdistäminen omin käsin on lähes mahdotonta. Lisäksi leikkausten yhdistelmä on suuruusluokkaa monimutkaisempi, kun putkien halkaisija kasvaa. Siksi viemäriverkostojen ja muiden putkistojen kokoamisen aikana ilman liitososia jätevesille käytetään erityisiä keskityslaitteita.

Laite käsittää kaksi yhdistettävää putkea ja mahdollistaa niiden liittämisen toisiinsa mahdollisimman tarkasti ja kiinnittää tähän asentoon. Hitsauksen jälkeen suoritetaan taattu korkealaatuinen hitsaus. Sitten laite puretaan ja putkilinjaa voidaan käyttää tarkoitukseen.

Tärkeimmät lajikkeet

Kun olemme päättäneet, mitä keskityslaitteita käytetään, harkitse myytävien laitteiden tyyppejä.

Kaikki keskukset, jotka voidaan nyt ostaa vastaavista myymälöistä, on jaettu kahteen pääryhmään - sisäiseen ja ulkoiseen.

• Ulkolaitteet on lyhennetty TsN: ksi ja ne on tarkoitettu asennettaviksi ja käytettäviksi putkien ulkopuolella.. Tämän tyyppiset laitteet ovat koosta riippumatta helppokäyttöisiä, helppoja asentaa ja nopeita ja tehokkaita kohdistuksia. Ulkoisen tyyppisiä laitteita edustaa laaja valikoima laitteita (epäkesko, liitos, hydrauliset ja muut kokoonpanot).
• Sisäiset keskusyksiköt on lyhennetty CV: ksi ja ne ovat hydraulisia laitteita.. Tämän tyyppiset laitteet sisältä- vät putkien reunoja, siirtämällä niiden osia toisiinsa. Laitteen etuna on mahdollisuus käyttää eri läpimittaisia ​​putkia.

Yksittäisten muutosten ominaisuudet

Kun olemme tarkastelleet yleisen luokituksen ominaisuuksia, otamme huomioon keskityslaitteiden yksittäisten muutosten ominaisuudet.

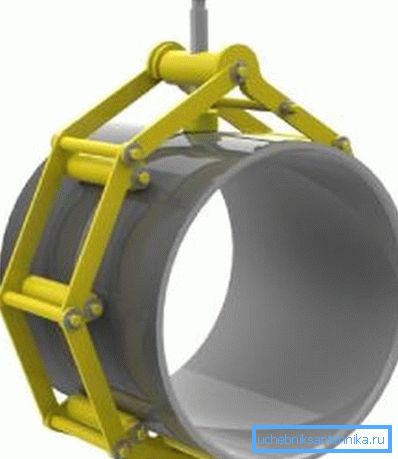

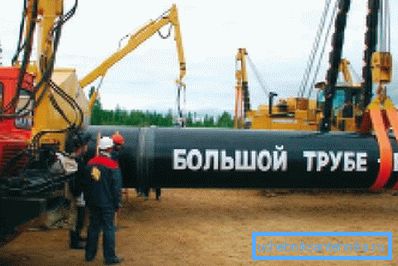

• TsZN - keskitetty hissi on suunniteltu yhdistämään putkien päät, joiden halkaisija on 50 - 2 metriä.

Tärkeää: Laitteiden käyttö on sallittua laajalla ympäristön lämpötila-alueella - 40 ° C - + 40? Laite edustaa rakentavasti polyhedronia, jossa on lamelliset yhteydet saranoiduissa nivelissä.

Kytkinelementit yhdistetään ruuvimekanismin avulla.

• TSZN-G - keskitetty ulkoinen hydroforoitu poikkileikkaus on edellisen laitteen muunnettu versio. Tämän modifikaation olennainen ero edelliseen verrattuna on toiminnan yksinkertaisuus ja olennaisen fyysisen ponnistuksen soveltamisen tarpeen puuttuminen. Tämän seurauksena hitsattujen elementtien yhdistämisprosessi kiihtyy merkittävästi vaarantamatta lopputuloksen laatua. Laite koostuu saranaliitoksen lamelliliitoksista, mutta linkkien liikuttamisesta, ei ruuvimekanismista, mutta hydrauliikkaa käytetään. Putkien sallittu halkaisija vaihtelee välillä 720-2020 mm

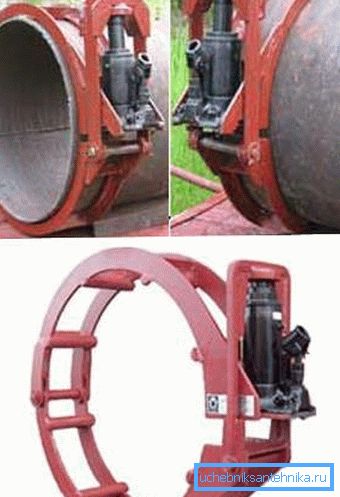

• TsAN-G - keskitetty kaareva ulkoinen hydrofikoitu on suunniteltu toimimaan poikkileikkaukseltaan 325-820 mm.

Laite on irrotettava rakenne, joka koostuu saranoilla yhdistetyistä osista. Tällaisen mallin mukaisen laitteen käyttö takaa lisää mukavuutta asennettaessa liitokseen.

Laite käyttää kaarevia osia, jotka puristuvat ja säätävät liitoksen leikkauksia. Kaarevien osien lukumäärä määräytyy putkien halkaisijan mukaan.

Kukin käytetyistä osista on varustettu erityisillä pysäyttimillä, jotka kiinnittävät varmasti yhdistettävät elementit ja varmistavat samalla liitoksen optimaalisen laadun ja tiiviyden. Suoraan osiin on kiinteitä hydraulisia toimilaitteita, jotka on suunniteltu enintään 5 tonnin suurimpaan kehitettyyn voimaan.

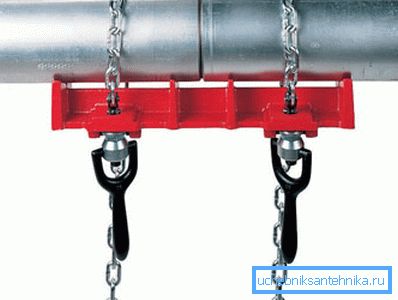

• Keskeinen tieteellinen keskus - ulkoinen ketjun tyyppinen keskitin on laite, jossa on käsikäyttöinen käyttölaite, joka on suunniteltu toimimaan 426 - 1420 mm: n poikkileikkaukselta.

Toisin kuin kytkentäanalogit, ketjuasennukset pystyvät tarjoamaan suurempaa voimaa keskittämisen aikana. Tämän tyyppisiä laitteita voidaan käyttää sekä putkilinjojen rakentamisessa että korjauksessa.

Tärkeää: Ketjurakenne on rakennettu nopeasti irrotettavilla mekanismeilla, joilla on myönteinen vaikutus toimintakykyyn.

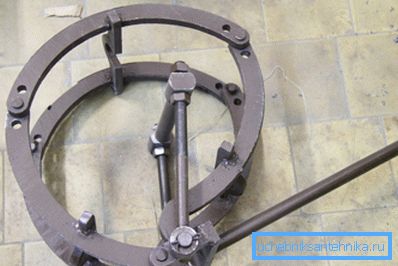

• TsNE - ulkoisen epäkeskon keskittämiseen käytetään 89-426 mm: n läpimittaisia ​​liitoksia.

Laite koostuu useista tartuntakaareista, joita ohjaa epäkeskinen puristin. Laitetta voidaan käyttää eri läpimittaisten putkien kanssa vaihtamalla epäkeskon akselia tai käyttämällä erityisiä välikappaleita.

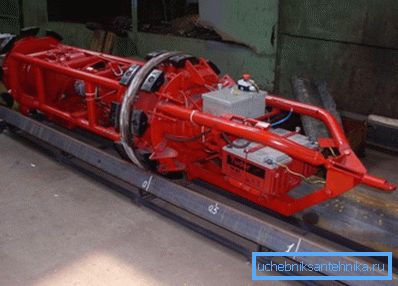

• TsV - sisäisen hydraulisen keskitin on suunniteltu yhdistämään kääntyvien ja ei-pyörivien putkien päät.

Tarvittaessa laite ei ainoastaan ​​yhdistää nivelet, vaan myös antaa niiden viipaleille oikean pyöreän muodon. Tällaisten laitteiden käyttö mahdollistaa putkistojen rakentamisen jatkuvalla automaattisella hitsauksella.

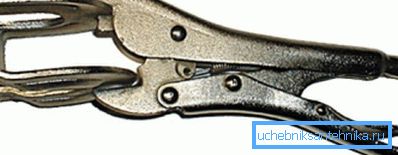

• CA - keskitinliitintä käytetään pienen halkaisijan omaavien putkien työstämiseen.

Tämä ominaisuus ja kohtuullinen hinta tekevät laitteesta suosituimpia putkilinjojen ammattilaisille ja aloittelijoille. (Katso myös artikkeli Butt-Weld Pipe: Ominaisuudet.)

johtopäätös

Joten tarkastelimme, mitä keskitetyt laitteet ovat, mitkä ovat niiden suosituimmat lajikkeet ja mitä niiden käyttöohje on. Näiden tietojen perusteella voit valita laitteen, joka vastaa suoritettavan työn ominaisuuksia.

Lisää hyödyllisiä tietoja löydät tämän artikkelin videosta katsomalla.
