Putkien taivutin putkille kotona

Putkien kanssa työskentelyssä on usein tarpeen asettaa putkisto vaikeasti saavutettavissa paikoissa, joissa suorat tuotteet eivät yksin riitä. Tällaisissa tapauksissa tarvitaan kaarevia ja kaarevia elementtejä, joita ei ole saatavilla rautakaupoissa, ja miten se voi olla?

Helpoin ja edullisin tapa ratkaista ongelma on käyttää erikoistyökalua - putken taivutinta, josta keskustelemme artikkelissamme.

Putken taivutustyökalu

Putken taivutuslaitteet voivat olla:

• hydraulinen - Teräsputkien tehokas putken taivutin pystyy selviytymään suurten läpimittaisten tuotteiden kanssa, joita käytetään usein teollisuuslaitoksissa.
• mekaanikko. Tällä työkalulla on keskimääräinen teho.
• käsi. Niitä käytetään tuotteisiin, joiden halkaisija on enintään 50 mm ja joiden poikkileikkaus on enintään 40 mm.

HUOM! Manuaalisen putkikäyrän käyttäminen ohutseinäisiä putkia varten ei liioittele sitä, koska tuotteilla ei ole suurta puristuslujuutta ja kaarevuutta. Ja me kaikki tiedämme, että jopa pieni crack on kielto käyttää.

Lisäksi nämä työkalut eroavat myös materiaalista, josta taivutettavat tuotteet valmistetaan:

• Hydraulinen tai mekaaninen putken taivutin ruostumattomasta teräksestä valmistettuja putkia varten.
• Manuaalinen putken taivutin metalliplastisille putkille.

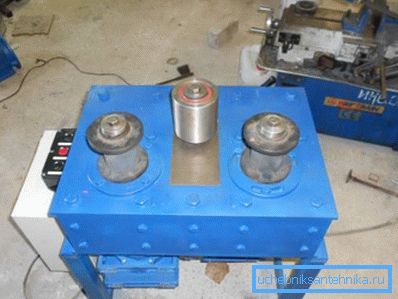

Kiinnitä huomiota! Laite erilaisten muotojen antamiseksi putkilinjaelementeille ei sovi profiilin vierittämiseen.

Ensinnäkin yksinkertainen tuotteiden taivutusprosessi on oikeastaan ​​melko monimutkainen, joten sinun on suoritettava se äärimmäisen varovasti, jotta seuraavat viat vältetään:

• Materiaalin murskaaminen, joka johtaa putken sisäisen halkaisijan kaventumiseen ja siten pienempään läpäisevyyteen. Ja tukosten muodostuminen tällaisissa paikoissa johtaa korjauksiin ja investointeihin viemärijärjestelmän tehokkuuden palauttamiseksi.
• Putkiseinän venyminen ja harvennus, joka vaikuttaa sen lujuuteen, pienentää suurinta sallittua painetta.

Kiinnitä huomiota! Asianmukaisesti valitut työkalut mahdollistavat laadukkaan tuotteiden taivutuksen määritettyjen parametrien mukaisesti. Tällaisella työkalulla voit optimoida tiedonsiirron rakennuksessa, tehokkaasti tilojen tilaa ja putkilinjan suorituskykyä vahingoittamatta.

Mikä tahansa putken taivutin voidaan ostaa supermarkettien rakennusosastoilta, kun se on järjestänyt siistin summan, tai voit tehdä sen itse.

Työkalu pyöreiden putkien taivuttamiseen

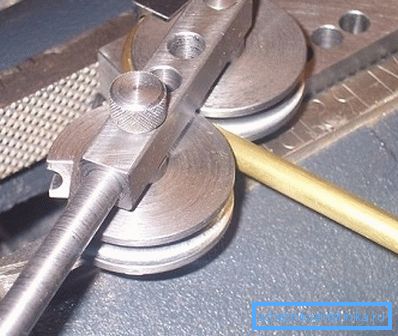

Putken taivuttimen muotoilu on melko yksinkertainen - nämä ovat kaksi työstettyä hihnapyörää:

• Yksi niistä on kiinteä.
• Toinen kiertyy kiertoradalla ensimmäisen ympäri kiertävän putken halkaisijan kanssa.

Laitteen toiminnan periaate ei myöskään aiheuta vaikeuksia - tuote asetetaan hihnapyörien väliin ja kääntämällä vapaasti pyörivää hihnapyörää taivutetaan tietyn säteen poikki.

Kotitekoinen työkalu

Tehdään kotitekoinen putken taivutin pyöreälle putkelle heti huolehtimalla sen monipuolisuudesta, toisin sanoen mahdollisuudesta taivuttaa eri läpimittaisia ​​tuotteita.

Siksi on välttämätöntä valmistaa vähintään pari hihnapyörää, mutta vähintään kolme paria (tilalla kulkevan putken tapaan)

• Yksi pari puoli tuumaa halkaisijaa.
• Toinen - 3/4 putkeen.
• Kolmas lasketaan tuuman halkaisijasta.

Sinun ei tarvitse ostaa tarvittavia hihnapyöriä, joten jos et ole ammattimainen pyöräilijä, tilaa ne lähimpään korjaamoon.

Putken taivuttimen pääosien jyrsinnän vivahteet ovat seuraavat:

• Hihnapyörän valmistuksessa on tärkeintä havaita uran säde ja syvyys.
• Kunkin pyöräparin päissä pitäisi olla lovi, joka on samanlainen kuin puoliputkiosa.
• Myös osien halkaisijoiden suhde on tärkeä. Pysyvän hihnapyörän tulisi olla pienempi, koska mahdollisen taivutuksen vähimmäissäde riippuu siitä. Toisen (vierintä) halkaisija ylittää vähintään kaksi kertaa vahvistetun koon.

Tietosi! Kääntötöiden hinta on alhainen, joten se ei vaikuta merkittävästi työkalun loppukustannuksiin.

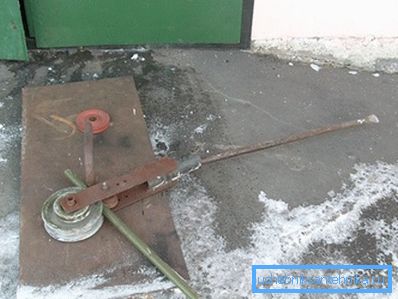

Lisäksi itsenäisten toimien ohjeita putken taivutuskoneen laitteessa:

• Hihnapyörien asennuksen perusta voi toimia neliönä, joka on leikattu paksusta seinämäisestä (vähintään 10 mm) levymetallista. Sen tulee porata välittömästi neljä reikää työpöydälle kiinnittämistä varten. Tai hitsaa neliö kaivettuun ja betonoituun napaan putkesta, jonka halkaisija on 100-150 mm.
• Levyn keskiosassa hitsataan tappi, jonka halkaisija on pienempi kuin pienemmän hihnapyörän sisähalkaisija. Toinen pystysuora toimii taivutetun tuotteen tulpana.
• Seuraava vaihe on kääntömekanismin luominen. Paksusta teräsnauhasta, joka on 50 mm leveä, on välttämätöntä hitsata kirjain P. P-ki: n korkeuden tulee olla yhtä suuri kuin suuren liikkuvan ympyrän halkaisijan summa ja puolet kiinteästä halkaisijasta. P-ke-kiinnikkeissä porataan reikiä, P-ki-jalkojen välinen etäisyys on hieman suurempi kuin hihnapyörän paksuus.
• Hitsaamme kahvan noin 250 mm pitkälle tämän osan yläosaan. Siinä oleva putki toimii vipuna taivutusprosessissa.

• Keräämme kaikki yksityiskohdat. Pieni hihnapyörä työnnetään P-ki: n sisäpuolelle ja se on asennettu runkoon yhdessä sen kanssa, kiinnitämme ison, nastat ja putken taivutin on valmis.

Vihje! Jotta vältettäisiin vikojen syntyminen taivutuspaikalla, kiinnitä itsesi ja kiristä putki hiekalla ja helpottamaan paksua seinää olevien tuotteiden, joilla on suuri halkaisija, taivutus - lämmitä ne.

Putkien eri taivutusmuodot

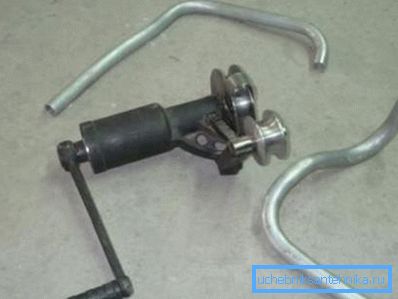

1. Putkien taivutin alumiiniputkille, kuten itse asiassa, ja manuaalinen putken taivutin kupariputkille voi olla useita:
2. Vipua.
3. Ristirivin muodossa.
4. Hydraulinen.
5. Electric.

1. Mielenkiintoinen vaihtoehto - jousiputken taivutin kupariputkille. Se on korkealaatuinen teräsjousi, jonka toisella puolella on suppilonmuotoinen jatke, joka helpottaa pukeutumista / nostamista. Putki sijoitetaan jousen sisään, jolloin taivutus suoritetaan. Jousen kestävä materiaali ei samanaikaisesti salli putken murtua ja murskata.
2. Samanlaista jousiputken taivutinta käytetään myös metalli-muoviputkiin, ne eroavat käytetyissä voimissa.

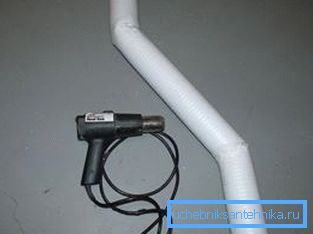

3. Muovituotteet taivutetaan taivuttamalla kuminauhaa - tätä varten voit käyttää rakennuskuivainta.

johtopäätös

Tarve käyttää edellä mainittua työkalua on kiistaton tapauksissa, joissa putkilinjan asettaminen on mahdotonta olemassa olevien esteiden vuoksi. Sitä käytetään myös lämmityselementteihin, esimerkiksi kotitekoiseen pyyhekuivaajaan.

Tässä artikkelissa esitetyssä videossa on lisätietoja tästä aiheesta.
