Putkien sovittimet: miten järjestetään eri läpimittaisten

Adapterit viemäriputkiin, vesihuoltoon, lämmitykseen jne. ovat ne elementit, joita ilman viestinnän asettaminen olisi periaatteessa mahdotonta. Näiden tuotteiden avulla ratkaistujen tehtävien luettelo on käytännössä rajaton, ja siksi annamme alla vain tärkeimmät tiedot tästä aiheesta.

Tärkeimmät lajikkeet

Ensinnäkin meidän on ymmärrettävä terminologian hienoudet.

Yleensä mitä tahansa osaa, jota käytetään kahden tai useamman putkiosan liittämiseen tai venttiilien liittämiseen, kutsutaan sovitukseksi. Tässä tapauksessa termiä "sovitin" kutsutaan tavallisesti vain sellaisiksi varusteiksi, jotka mahdollistavat eri halkaisijoiden putkien telakan.

Johtopäätös voidaan tehdä melko yksinkertaiseksi: kaikki sovittimet kuuluvat liitosryhmään, mutta kaikkia sovittimia ei voida kutsua sovittimeksi.

Kiinnitä huomiota! Itse asiassa tällainen tarkkuus on ominaista vain ammattikirjallisuuden kannalta. Käytännössä jopa asiantuntijat ovat väärässä käyttämässä näitä käsitteitä, esimerkiksi ostettaessa putkistoja ja sovittimia myymälään, on tarpeen määrittää tarkalleen, mitä tarkoitat.

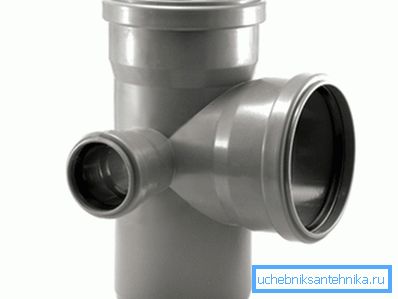

Adapterit viemäriputkiin, vesijärjestelmiin jne. voi olla erilainen kokoonpano. Seuraavassa taulukossa on esimerkkejä yleisimmin käytetyistä tällaisten tuotteiden tyypeistä:

Luonnollisesti tämä on vain yleisin kuvaus. Muita muoviputkien sovittimia ja metalliliittimiä voidaan löytää markkinoilla, mutta ne suorittavat suunnilleen samat toiminnot.

Valinnan ja asennuksen ominaisuudet

Metalli

Metalliputkistojen asennuksessa vesi- ja viemäröintiin käytetään useimmin metalliosaa. Yleensä ne on valmistettu teräksestä (valurautajärjestelmistä - valuraudasta) ja korroosionestokyvyn parantamiseksi ne on päällystetty ei-rautametalleilla (kromipinnoitus, nikkelipinnoitus). Myös suosituimpia ovat tekniset seokset, jotka sisältävät pääasiassa pronssia ja messinkiä.

Kiinnitä huomiota! Pronssi- ja messinkituotteet kestävät pidempään, mutta niiden hinta on korkeampi kuin teräksen, jossa on erilaisia ​​suojapinnoitteita.

Konfiguroinnin mukaan tällaiset tuotteet erotetaan:

• Hitsaus- tai juotemallit. Hitsauslajikkeet on yleensä asennettu päähän, mutta ne, jotka on tarkoitettu liitettäväksi juottimeen, on useimmiten varustettu putkisegmenttien asennukseen tarkoitetuissa päissä olevilla pistokkeilla.
• Sovittimet, joissa on joustavat hihansuut. Käytetään ei-painejärjestelmien asennukseen, useimmiten - viemäriin. Myös tämän teknisen järjestelmän mukaisesti valmistetaan keski- ja suurikokoisten ilmanvaihtoputkien sovittimia, mutta niiden liitos voidaan vahvistaa lisäkiinnittimellä.

• Laippamallit. Niitä käytetään suurten läpimittaisten putkistojen laitteisiin, jotka tarjoavat suuren luotettavuuden myös merkittävällä paineella.

Kiinnitä huomiota! Useissa tilanteissa käytetään yhdistettyjä malleja, joissa toisessa päässä on asennettu laippa ja toiselle päähän on asennettu haaroitusputki kierteen tai hitsauksen aikaansaamiseksi.

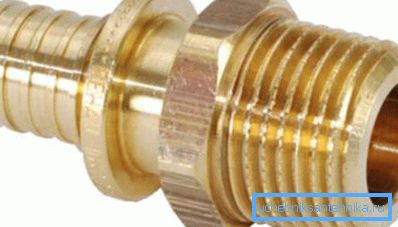

• Suora kierreyhteys (ulkoisessa tai sisäisessä kartiossa). Käytetään useiden putkistojen liittämiseen, joissa on tiivisteen tiivisteet ja lieriömutterit, jotka kiinnittävät osat liitettyyn tilaan.

• Kupariputkien liitokset puristusholkkien asennukseen. Huolehdi siitä, että asennus on melko nopeaa ja luotettavaa, koska se on erikoispuristus. Tällaisten osien haittana on purkamisen mahdottomuus rikkomatta tuotteen eheyttä.

Muoville

Muoviputkien muovisovittimet ovat saatavilla myös melko laajalla alueella. Niille on ominaista vähemmän luotettavuus kuin metallilla, mutta ne ovat paljon halvempia ja niitä on helpompi koota omilla käsillään.

Lajikkeista voidaan tunnistaa:

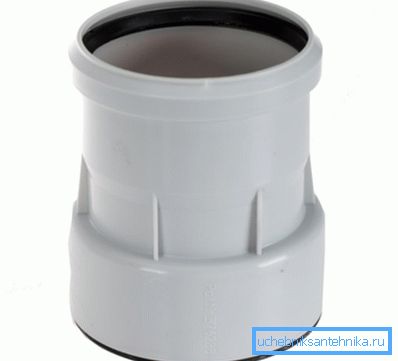

• Polyvinyylikloridi- ja polyeteenituotteet, jotka on tarkoitettu asennettaviksi kumihihnoilla. Kiinnitys ilman lisäkiinnittimiä on sisäinen joustava rengas. Käytetään paineettomissa viemärijärjestelmissä.

• PVC-liitokset liima-asennukseen. Luotettavampi kuin edellinen, mutta ei myöskään kestä korkeita paineita.
• Polymeerikierteiset sovittimet. Niitä käytetään suhteellisen harvoin, koska ne eivät kykene takaamaan kunnollista tiiviyttä kuorman alla. Voidaan soveltaa matalapaineisiin putkistoihin, ilmanvaihtoon jne.
• Adapterit, polypropeenista, hitsatut. Ne koristavat korkean luotettavuuden, mutta muodostavat pysyviä yhteyksiä. Tällaisten liittimien kanssa käytetään erityisiä juottimia, joissa on suuttimia, joiden koko vastaa putkilinjan halkaisijaa.

• Metalli- ja komposiittirakenteet, joissa on muovikuoret ja teräs (joskus pronssi tai messinki) kiinnityselementit. Tähän ryhmään kuuluvat metalli-muoviputkille tarkoitetut puristussovittimet sekä yhdistetyt varusteet, joiden avulla siirtymä "muovi-metalli" voidaan järjestää.

Vihje! Jos osassa ei ole pistorasiaa, niin paras sovitin valurautaputkesta muoviputkeen on puristussovitin.

Näiden tai näiden tuotteiden laajuus määräytyy suurelta osin järjestelmän ominaisuuksien mukaan:

• Jätevesijärjestelmässä voidaan käyttää lähes kaikkia siirtymäelementtejä - putkien sisäinen paine on alhainen, joten tiiviys voidaan saavuttaa käytännössä ilman vaivaa.
• Se on hankalampaa putkityökalujen kanssa. Tässä parhaita asennustapoja ovat muovihitsaus sekä kierteisten liitosten käyttö metalliosilla.
• Kuuman veden järjestelmässä on toivottavaa saada lasikuidulla tai metallilla vahvistettuja komposiittimateriaaleja, koska niillä on alhaisempi lämpötilan vääristymistaso.

johtopäätös

PVC-putkien sovittimissa sekä muiden polymeerien ja metallien tuotteissa voi olla hyvin erilaisia ​​muotoja ja muotoja. Samalla niiden olisi varmistettava luotettavin ja tiukin kytkentä eri läpimittaisia ​​putkistoja varten, mikä on melko usein tarpeen viestinnässä.

Tämän artikkelin video auttaa sinua ymmärtämään näiden osien valinnan ja asennuksen vivahteita, jotta ennen työn aloittamista olisi annettava aikaa tarkastella sitä.
