Putkien liittimet: sovelluksen päätyypit ja ominaisuudet

Tässä artikkelissa puhumme siitä, mitä putkenosat ovat, millaisia ​​lajikkeita se on markkinoilla ja mitkä ovat sen käytön piirteet.

Tärkeimmät lajikkeet

Jos putkia on ja ne on yhdistettävä yhteen suljettuun järjestelmään, tarvitaan erityisiä liitoselementtejä, joiden koko ja kokoonpano on sopiva.

Putkilinjojen rakentamiseen käytetyt liitoselementit putkityypin mukaisesti jaetaan polymeeriin ja metalliin. Tässä artikkelissa tarkastellaan, mitä muutoksia markkinoilla ovat muovisten vesijohtoputkien ja niiden metalliosien lisävarusteet.

Kaikki lisävarusteet, riippumatta niiden valmistuksessa käytetyistä materiaaleista, jaetaan kolmeen luokkaan:

• varusteet;
• pysäytysventtiilit;
• lisävarusteet.

Tarkastellaan tarkemmin kunkin näiden luokkien ominaisuuksia.

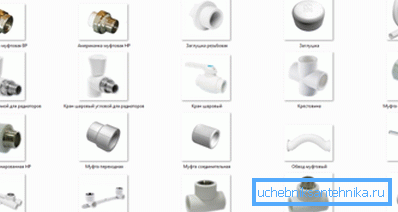

Varusteiden tyypit

Varusteiden tarkoitus on jaettu seuraaviin tyyppeihin:

• kulmat ja taivutukset - vaihda putkilinjojen suunta 45, 90 tai 120 astetta.
• keräilijät ja teet - käytetään laitealueille päälinjasta.
• Ristit - tarkoitettu haarojen laitteeseen kahdessa suunnassa maantieltä.
• kytkimet - käytetään saman halkaisijan omaavien putkien liittämiseen suorassa osassa.
• Sovittimia (nännit, akselit ja liittimet) käytetään eri putkien liittämiseen samaan järjestelmään.
• korkit (korkit, korkit) - käytetään suljetussa pääteputkessa.
• asennus - käytetään jäykän veden syöttämiseen joustaviin letkuihin.

Tuotantoon käytetyn materiaalin mukaisesti liitoselementit jaetaan seuraaviin luokkiin:

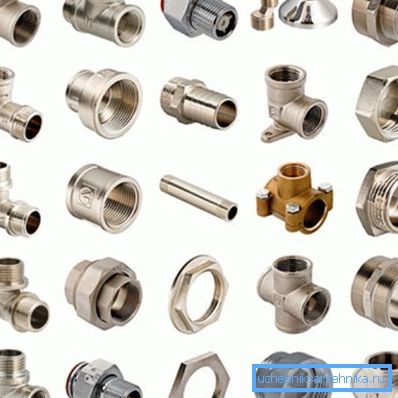

• Metalliteollisuuden asennukseen käytettävät liitokset voidaan kierteellä, puristella, laipalla tai hitsata.

Hitsaamilla muutoksilla on tasainen viimeistely, joka sopii putkeen ja hitsataan tiiviin liitoksen aikaansaamiseksi.

Vähemmän suosittu kierreyhteys, jota käytetään useimmissa kotitalousjärjestelmissä. Tällaisen yhteyden ainoa haittapuoli on se, että se ei pysty tarjoamaan jään- nöllistä tiiviyttä, ja siksi käytetään erityisiä tiivisteitä, kuten tiivistysrengasta, hinausta, fum-teippiä jne..

Puristusliitäntää käytetään harvemmin, koska se vaatii erikoistyökalua.

Tärkeää: Näin saatu yhdiste ei ole tarkoitettu kierrätykseen. Se tarjoaa kuitenkin maksimaalisen tiukkuuden ja luotettavuuden.

Laippaliitäntää käytetään teollisuusputkistoissa ja se tehdään ruuvikiinnityksellä.

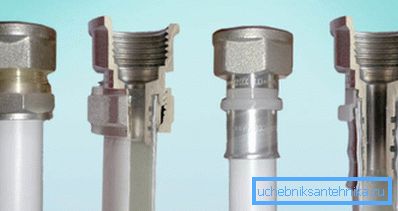

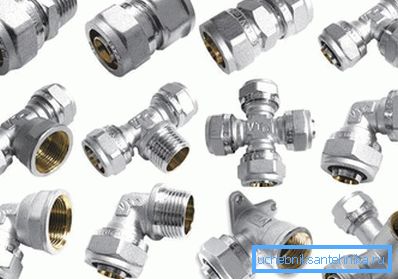

• Metalliputkien liittimet on suunniteltu suorittamaan kaulus- tai holkki-kierteinen liitäntä. Luotettavin liitäntä metallipohjaiseen laminaattiin on puristusliittimien käyttö.

Metalliputkien puristusliittimien lisäksi metallipohjaisen laminaatin puristamiseen tarkoitetut tuotteet on suunniteltu kertakäyttöön. Siksi ennen putken leikkaamista puristusta varten on mitattava kaikki tarkasti, jotta sinun ei tarvitse leikata käytettyä sovitinta ja asentaa uusi paikalleen.

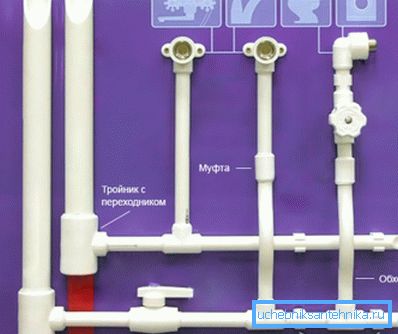

• Polypropeeniputkien liitososat ovat liitoksia, jotka on liitetty putkistoon juottamalla.. Juottamiseen käytetään erikoisvarusteita, jotka lämmittävät istuimen ja putken pään + 260 ° C: een.

Tarvittuun lämpötilaan lämmitetyt osat liitetään, keskitetään ja pidetään vaaditussa asennossa, kunnes muovi on täysin jäähdytetty. Kun muovi on jäähtynyt, käy ilmi lähes monoliittinen tiukka ja kestävä yhteys, jonka hinta on alhainen.

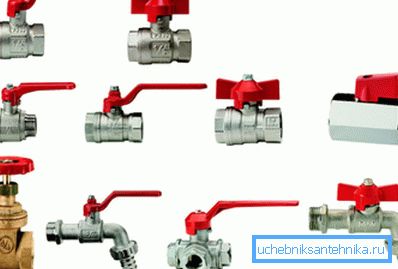

venttiilistö

Pysäytysventtiilit ovat muotoisia putkia ja niiden pyöreitä vastakkeita, jotka on suunniteltu sulkemaan veden tai muun kuljetetun väliaineen syöttö.

Nykyaikaisia ​​venttiilejä edustavat markkinoilla seuraavat lajikkeet:

• nostureita - käytetään eri putkistoissa sekä kotitalouksissa että teollisuudessa;
• venttiilit, joita käytetään teollisuusjärjestelmissä;
• venttiilit (venttiilit), joita käytetään teollisuusjärjestelmissä;
• vaimentimet (läppäventtiilit) - käytetään teollisuusjärjestelmissä.

Tärkeää: Kun valitset venttiilejä, kiinnitä huomiota tuotteen rungon merkintöihin. Merkintä sisältää tietoja ehdollisesta kulkeutumisesta, ehdollisesta paineesta, kuljetettavan väliaineen suurimmasta sallitusta lämpötilasta, virtaussuunnasta ja tarvikkeiden valmistuksessa käytetystä materiaalista.

Lisävarusteet

Lisätarvikkeita propeeniputkille edustaa seuraava tuotevalikoima:

• Kiinnityspidikkeet - edustavat kiinnikkeitä, jotka on tarkoitettu kiinnittämiseen kiinteille pysty- ja vaakasuorille pinnoille.

Tuotteen sisäinen halkaisija vastaa putken ulkohalkaisijaa. Tällöin kiinnitin kiinnitetään seinään kiinnittimellä ja putki työnnetään tuotteeseen ja pidetään kunnolla paikallaan.

Tämän kiinnittimen etuna on, että kiinnityksen luotettavuudesta huolimatta putkea voidaan siirtää pituussuunnassa.

• Veden sekoittimien asennukseen halutaan kulkea tasot. Läpivientien ansiosta liitosvarusteiden käyttö on poistettu.
• Taivutukset - valmiit putkilinjan osat, jotka on valmistettu tehtaalla.
• Ääriviivat ovat laitteita, joiden avulla voit ohittaa erilaisia ​​esteitä putkilinjan polulla. Rakenteellisesti tällaiset tuotteet ovat putkiosa, joka on kaaren muotoinen ja jossa molemmissa päissä on pistorasiat.
• Lineaarinen laajennuskompensaattori on erikoislaite, joka on suunniteltu käytettäväksi polypropeeniputkien avulla rakennetuissa lämmitysjärjestelmissä.

johtopäätös

Nyt tiedät, mitä putkilinjojen rakentamiseen käytettyjä varusteita käytetään. Lisäksi tiedät nyt yleiset ohjeet näiden tuotteiden käytöstä.

Onko sinulla kysymyksiä, jotka tarvitsevat selvennystä? Lisää hyödyllisiä tietoja löydät tämän artikkelin videosta katsomalla.
