Putkien hanat ja muut työkalut manuaaliseen kierteitykseen

Millainen työkalu on putkihana? Miten levy eroaa ruuvin kuoresta ja nuppi eroaa räikkästä? Kuinka leikata sisäinen tai ulkoinen kierre omin käsin? Missä tapauksissa suositellaan kierreyhteyksiä vesihuoltoon ja kun hitsataan? Artikkelissa yritämme vastata näihin kysymyksiin.

määritellä

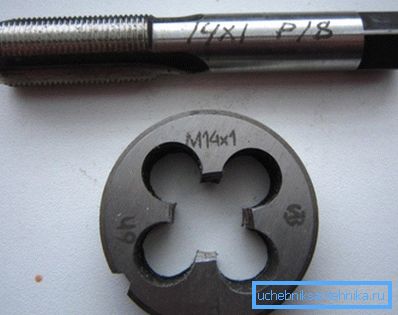

Ensin määritellään terminologia:

• Kosketin on sisäkierteiden leikkaamiseen ja lakaistaan ​​(puhdistaminen pisteestä, ruosteesta jne.). Meidän kotelo - putki.

Hyödyllinen: putkikierre eroaa metriikasta siinä, että sen koko ei kuvaa harjanteiden tai onteloiden todellista halkaisijaa, vaan kiinnitetyn putken tai liitoksen ehdollinen kulku (DU).

• Ulkopuolinen kierteityökalu, valmistettu karbidimutterina, jossa on aukot sirun poistamiseksi.
• Klupp eroaa levystä siinä, että se koostuu useista erillisistä sektoreista. Miksi tarvitset sitä? Tosiasia on se, että kovien seosten ja nopeiden terästen, joita käytetään kivitettyjen työkalujen valmistuksessa, käyttö on enemmän kuin kallista. Samaan aikaan lujuutta ja kovuutta tarvitaan vain niille harjanteille, jotka suoraan leikkaavat langan; muu levy yhdistää vain muutaman harjanteen yhteen. Muotin tapauksessa tämä toiminto siirretään haltijalle.

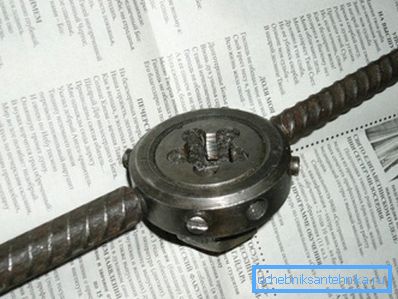

• Vorotok - runko hanasta tai kuolee, varustettu kahvoilla, joita käytetään vivuna. Voit leikata langan ilman lisäosia.

• Pidike (tuura) on yksinkertaisesti pyöreä tai kuusikulmainen nuppi ilman kahvoja.. Miksi sitä tarvitaan? Käytännössä putkisto ei ole harvinaista, kun kierteitä ei tarvitse leikata paikoillaan tai puristimessa, vaan suoraan vuoraukseen tai nousuputkeen seinää vasten. Kahvat estävät työkalun kääntymistä, ja karaa voidaan kääntää tavallisella kaasuavaimella.

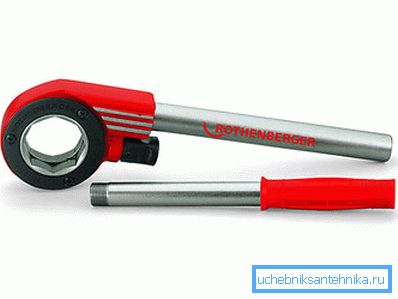

• Räikkä - nuppi, jossa on yksi kahva, kaksinkertainen runko ja kääntökytkin. Sen avulla voit myös leikata langan seinää vasten. Toisin kuin tuurnassa, jossa kaasun avain jättää teaserin, työn aikana tapahtuva räikkä ei saa mekaanisia vaurioita, ja sitä on paljon helpompaa käyttää.

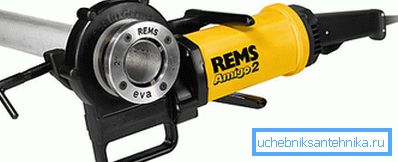

Se on utelias: markkinoilla voit löytää sähköputkia, joiden avulla voit tehdä ilman fyysistä työtä. Putki kiinnitetään omalla kiinnitystyökalullaan; leikkaustyökalua ohjaa pienitehoinen sähkömoottori vaihteiston kautta. Työkalu on varsin kätevä käyttää, mutta sen hinta - 20-80 tuhatta ruplaa - tekee ostosta tarkoituksenmukaisen vain ammattilaisille.

Yksityiskohtainen kuvaus

hana

Ulkopuolella työkalu muistuttaa tavanomaista pulttia, joka ei ole korkilla, vaan lyhyen neliön varressa. Lankan alkuun mennessä harjanteiden koko pienenee, mikä takaa sujuvimman sisäänmenon vähäisellä vaivalla. Tapissa on pitkittäiset urat, jotka ohjaavat siruja.

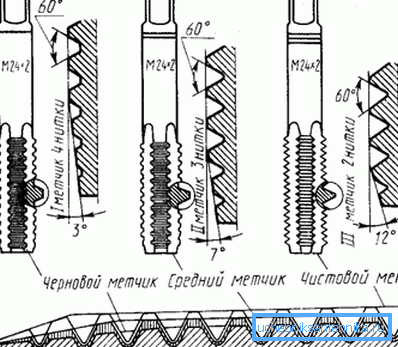

Pääsääntöisesti, kun kierretään kaksi tai jopa kolme työkalua. Esimerkiksi, kun leikataan puoli tuumaa lankaa, tuleva kytkentä (porattu lieriömäinen pylväs) läpäisee ensin karkean putken 1: 2, sitten viimeistely. Kun leikkaus tehdään yhdellä läpivientillä, työkalun kuluminen kasvaa ja langan laatu on paljon huonompi.

kuolla

Sen lisäksi, että tämä työkalu on suunniteltu ulkoiseen kierteitykseen, levy erottuu hanasta toisella ominaisuudella: kierre leikataan yhdellä läpikulkulla.

Mitä kuolee näyttää? Jos 1 1: 2-putkisuutin näyttää puolitoista tuuman pultilta, vastaava kuolema muistuttaa ennustettavasti yhden ja puolen tuuman karbidimutteria. Se erottuu tavallisesta mutterista kierteellä, jolla on sama sileä (kartiomainen) lähestymistapa ja useita kanavia siruille.

Hyödyllinen: levyn sisäänotto (kartiomainen) on pituudeltaan 2-3 kierrosta; kokonaispaksuus vastaa 8 - 10 kierrosta.

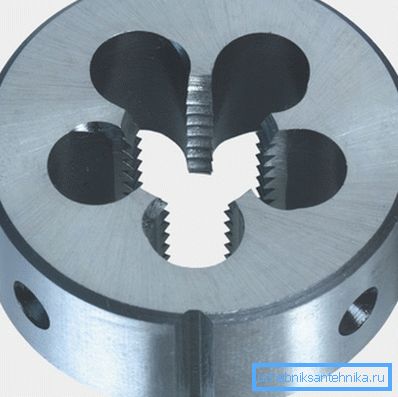

Suulakkeen ulkosylinterimäisellä pinnalla on useita kartiomaisia ​​syvennyksiä, joita vasten kiinnittyvät ruuvit pidikkeeseen.

diestock

Olemme jo kuvailleet sen perustavanlaatuisen eron suulakkeesta: viillot on kiinnitetty vain tuurnalla ja voivat muuttua, kun ne vahingoittuvat toisistaan ​​riippumatta.

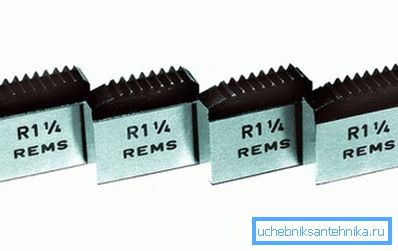

Potentiaalisen ostajan on hyödyllistä tietää vain yksi hienovaraisuus: jos muotin ulkohalkaisijaa säännellään tarkasti GOST 9740-71: n mukaan, jonka mukaan ne valmistetaan, muotin leikkaustyökaluilla voi olla erilainen muoto ja ne voidaan kiinnittää eri tavoin.

Kun ostat korvaavan, on parempi kiinnittää huomiota saman valmistajan tuotteisiin, jotka tekivät tuurnan. Muuten tilanne on mahdollista, kun viillot eivät yksinkertaisesti putoa paikalleen.

Putkikierteet

Yleensä lukkosepän osalta putkikierteillä ei ole paljon käytännön arvoa.

Opetustarkoituksessa esitämme kuitenkin mielenkiintoisia faktoja.

• On sylinterimäisiä ja kartiomaisia ​​putkikierteitä. Kaikki LVI-laitteet on suunniteltu käyttämään lieriömäisiä kierteitä, ja kapenevat vaativat pääasiassa korkeapaineputkistossa.
• Halkaisijaltaan yli 6 tuumaa putket hitsataan tai liitetään laipoilla.
• Huolimatta nimellishalkaisijoiden suuresta vaihtelusta, säätämällä putkisylinterimäisten lankojen leikkausta GOST 6357-81 tarjoaa vain neljä kierteen kallistusta.

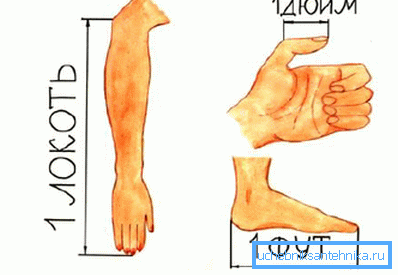

Viite: Englanninkielinen tuuma on 2,54 cm, joten putkisäiliö 2 1: 2 on suunniteltu putkiin, jotka ovat yhteensopivia putkien kanssa, joiden ehdollinen kulku on 2,5x2,54 = 6,35 cm (63 mm).

• Edellä mainittu standardi säätelee myös putkikierteiden nimellisten halkaisijoiden sitomista metriseen mittausjärjestelmään. Tässä on luettelo tietyistä kooista:

Kierrä tai hitsaa

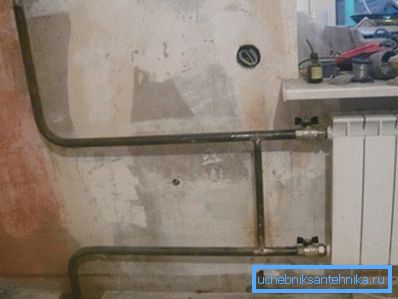

Lämmitys- ja vesijohtolaitteiden nivelten ja vuorausten nimellishalkaisija on selvästi pienempi kuin 6 tuumaa. Näin ollen yhdisteiden asennusta varten voidaan käyttää hitsausta ja kierteitä.

On selvää, että hitsauspuolelle kuluu vähemmän aikaa: kokenut hitsaaja kuluttaa enintään 10 minuuttia takareunaan; liitoksen kierteittäminen, kokoonpano ja tiivistys vaatii vähintään kolme kertaa niin kauan kuin huomattavasti suuremmilla ponnisteluilla.

Kun kierteiset yhteydet oikeuttavat itsensä:

• Jos työkalun kuljetuksessa on ongelmia. On selvästi helpompaa tuoda levy haltijalle ja pari kaasuavainta dachalle julkisilla kulkuneuvoilla kuin sähköhitsauslaitteella, ja vielä enemmän - pari sylinteriä ja letkujoukko, jossa on poltin.
• Tarvittaessa tee liitos kokoontaitettavaksi. Tyypillinen tapaus on sigoni teräsvesiputken venttiilin jälkeen. Ennen tai myöhemmin venttiili on vaihdettava, ja putket on puhdistettava mineraalivarastoista; kyky tehdä tämä työ ilman hitsausta on selvä etu.

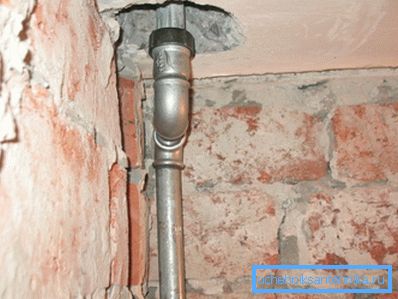

• Lopuksi kierteillä ei ole vaihtoehtoja, jos sinkittyjä putkia käytetään tietoliikenteen asennukseen. Tosiasia on, että hitsaussauma rikkoo ohuen sinkkikerroksen, joka tekee sinkitystä hyödyttömäksi: korroosio tuhoaa saumausalueen samalla nopeudella kuin käytettäessä mustasta teräksestä valmistettuja VGP-putkia. Mutta kierteillä tilanne muuttuu radikaalisti: sinkkikerros säilyy ennallaan, minkä seurauksena putkilinjan resurssi kasvaa monta kertaa. Kirjoittaja on pystynyt avaamaan kierteisiin asennetut galvanoidut lämmityspylväät puolen vuosisadan käytön jälkeen; jos estynyt monikerroksinen maalaus arvioi putkien tilaa, sisäinen tarkastus osoitti, että ne eivät eroa uusista.

Miten leikata lanka

sisäinen

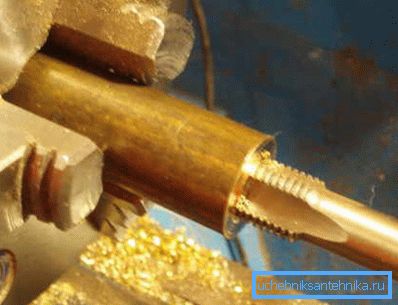

Oletetaan, että meillä on porattu teräslevy 32 mm: n (1 1/4 tuuman) DU-teräskytkimelle. Meidän on muutettava se valmiiksi kytkennäksi.

Miten tämä työ tehdään?

1. Kiinnitä työkappale erityiseen kiinnikkeeseen, jossa on timanttimuotoinen leuka leukojen välillä.

Huomaa: varapuheen käyttö tässä tapauksessa ei ole toivottavaa. Puristettu työkappaleen molemmilta puolilta on epämuodostunut, muuttuu ovaliteetiksi.

1. Aseta karkea putki 1 1: 4 tuumaa nuppiin.
2. Voitele työkappaleen sisäpinta. Voitelu vähentää kestävyyttä leikkaamisen aikana ja vähentää pisteytyksen todennäköisyyttä. Millainen voiteluaine on sama: ompelukoneiden öljy, autol, rasva ja jopa dieselöljy sopivat yhtä hyvin meidän tarkoituksiin.
3. Kohdistamme kartion tiukasti tulevan kytkennän akselia pitkin, painamme sitä mahdollisimman vaivattomasti ja kääntämällä sitä häiritsemättä paikannusta ja vapauttamatta painetta. Leikkaus ilman hanan painamista osaan on mahdollista vain 2-3 täydellisen käännöksen jälkeen; jos heikennät voimaa aikaisemmin, ensimmäinen merkkijono katkeaa.
4. Irrota nuppi ja poista se toisesta puolesta, kun se on kulkenut karkeasti. Toista toimenpide keskisuurilla ja hienoilla hanoilla.

Mitä tehdä, jos sinulla on vain tavallinen varapuhe:

1. Ne kiinnittävät hanan varren.
2. Runko kiinnitetään kaasu- (putki) -näppäimellä ja istuu sen sisääntulossa.
3. Lisätoiminnot ovat samat kuin edellä kuvatut.

Hyödyllistä: jos hanaa käytetään vain käytettyjen varusteiden kierteittämiseen, riittää, että kokoelmassa on vain viimeistelytyökalu.

ulkoinen

Tässä kierteen leikkausohje sisältää levyn lähestymistavan valmistelun. Jotta leikkaaminen ei vaadi liian suurta kiristysvoimaa, leikkaa putki putken ulkopuolelta noin 30 asteen kulmassa sen akseliin nähden.

Mieti, miten voit valmistautua puheluun kentällä:

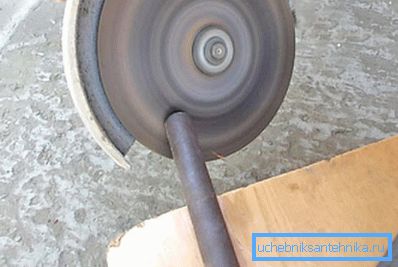

• Pyyhkiminen putkimyllyn reunan ympäri metallilla.

• Saman työn tekeminen kädetiedostolla.
• Lopuksi, ilman työkalua, putken reuna, jolla on vähän taitoa, voidaan yksinkertaisesti puristaa kaasuavaimella. Tämän operaation tärkein hienovaraisuus ei ole liioitella sitä eikä antaa putken ovaliteettia.

Mitä seuraavaksi:

1. Putken reunan ulkopinta tahrataan jälleen.
2. Levyä puristetaan päätypintaa vasten tiukasti kohtisuorassa putken pituusakseliin nähden. Kiristysvoima säilyy kunnes 2-3 täydellistä kierrosta tehdään.
3. Seuraavaksi on yksinkertainen mekaaninen työ: suulake ajetaan putkea pitkin, kunnes saadaan halutun pituinen kierre. Terävästi lisääntynyt vastus tarkoittaa sirujen siristamista; tällöin levy ajetaan takaisin yhdellä kierroksella, lastut poistetaan ja pinta uudelleen voidellaan.

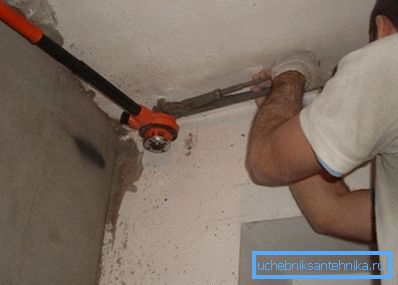

Kun leikkaat ulkoisen langan suoraan nousuputkeen tai vuoraukseen, on yksi hienovaraisuus. Putki, jolle kierre on leikattu, on välttämättä kaasuavaimella siten, että siihen kohdistuva voima kompensoi leikkauksen aikana tapahtuvaa vääntömomenttia.

Tosiasia on, että vuorauksen repiminen nousuputkesta tai nousuputkesta naapurin akusta on paljon helpompaa kuin se saattaa tuntua: vivun avulla voit kehittää hyvin merkittäviä ponnisteluja. Lisäksi itse putkien tila vanhassa asuntokannassa jättää usein toivomisen varaa.

johtopäätös

Harkitsemme tuttavuuttamme käsikäyttöisten kierteityökalujen ja prosessiteknologian kanssa. Kuten tavallista, tämän artikkelin video tarjoaa lukijalle lisätietoja. Onnea!
