Putkenpidike: näkymätön, mutta hyvin välttämätön osa

Putkilinjojen luotettavuus ja kestävyys riippuvat paitsi liitäntöjen laadusta ja tiiviydestä myös siitä, kuinka vahvoja yksittäisiä osia kiinnitetään seinään tai lattiaan. Lisäksi halutun tyyppisten letkunkiristimien käyttö sallii sinun välttää valmiin järjestelmän tuhoutumisen, värähtelyn ja vääntymisen.

Tässä materiaalissa annetut ohjeet mahdollistavat, että voit valita ja hankkia sopivimmat kalusteet LVI- tai LVI-järjestelmään.

Kiinnittimien suunnitteluominaisuudet

Letkunkiristimet

Tämäntyyppisiä tuotteita käytetään kiinnittämään viemäriputken seinään, lattiaan tai kattoon. Samassa mallissa on myös tyhjennysputken pidike.

Kiinnittimen avulla voit kiinnittää yksittäiset osat tukevasti, samalla kun estät suunnittelusta jännityksen ja lineaarisen muodonmuutoksen.

Kiinnitin koostuu kolmesta pääelementistä:

• sidottu pyöreä tai puoliympyrän muotoinen;
• kiinnitin, joka mahdollistaa putken kiinnittämisen;
• kiinnitin, jolla esine on kiinnitetty seinään.

Kiinnitä huomiota! Asennuskiinnikkeitä on monimutkaisempi. Esimerkiksi putkenpidike K939 on monimutkainen metallilevy, joka on varustettu kahdella puolipyöreällä pidikkeellä. Tämä yksityiskohtien muoto on tarpeen sen asentamiseksi monimutkaisten kokoonpanojen sarakkeisiin tai seiniin.

Pinnoitteen materiaali on yleensä muovia tai metallia:

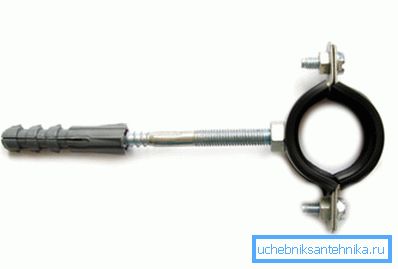

1. Metalliliitos - on jaettu elementti, joka koostuu ylä- ja alaosista, jotka on pultattu yhteen. On myös koristeellinen kromattu 25 mm: n putkipidike, joka auttaa kiinnittämään vesiputket koristeellisen seinän päälle. Metallipuristimissa on usein kumitiivisteet, jotka vaimentavat putken värähtelyjä käytön aikana, mikä vähentää niiden tuottaman melun tasoa. Pultteja käytetään kytkemään puristimen kaksi irrotettavaa elementtiä. 20 mm: n ja 25 mm: n putken koriste- pidikkeessä on erityinen pää, joka ei riko näiden elementtien houkuttelevaa ulkonäköä.

1. Muovinen sidontapidike voi olla joko irrotettava (kiinnitetty salpalla) tai yksiosainen (U-muotoinen). Jälkimmäisessä tapauksessa putki työnnetään yksinkertaisesti kiinnittimeen, kunnes se pysähtyy. Tällainen järjestelmä sallii puristimien valmistuksen monimutkaisia ​​osia varten. Esimerkiksi soikean putken pidike voidaan valmistaa kokonaan muovista.

Asennuskokoonpano sijaitsee osan alapuolella.

On myös useita lajikkeita:

• T-muotoinen - kiinnitys tehdään tyyny- tai ruuviosalla (ruuvi tai ankkuri);
• L-muotoinen - kiinnitin on taivutettu 90 asteen kulmassa.

Kiinnittimien tyypit

On olemassa tällaisia ​​kiinnittimiä:

Kiinnittimen tyypistä riippumatta kiinnikkeet jaetaan kahteen päätyyppiin:

1. Kova. Tähän käytetään puristus- tai tukikiinnikkeitä. Ne asennetaan viemäriputken, kytkimen tai muun muotoisen osan kelloon. Tärkein tehtävä on varmistaa kestävyys ja luotettavuus risteyksessä.
2. Kelluva. Täällä sinun täytyy asentaa ohjaimet ja tukilajit. Tasoitteen halkaisijan on oltava suurempi kuin putkilinjan mitat. Tässä tapauksessa viemäriverkon yksityiskohdat voidaan siirtää pitkittäissuunnassa, jolloin vältetään vedenpoistojärjestelmän lämpötilan vääristyminen.

Vihje! Muodonmuutosten välttämiseksi myös viemäreiden asennus on suoritettava oikein. Erityisesti, kun putken sileä pää asetetaan toisen pistorasiaan, on annettava sopiva 1 cm: n rako.

Asennusputken tukien ominaisuudet

Itsenäisesti asennetaan viemäri, noudata tiettyjä sääntöjä.

Muussa tapauksessa onnettomuudet ovat mahdollisia, korjauskustannukset, jotka ylittävät kiinnikkeiden kustannukset.

1. Kotitalousjätevesijärjestelmän asentaminen lämmitettyyn tilaan on tehtävä kiinteillä kiinnikkeillä, jotka on asennettu liitoksiin ja liitososiin. Tässä tapauksessa et voi pelätä muovin lineaarisia muodonmuutoksia.

1. Kelluvat putket, jotka mahdollistavat putkilinjan lineaarisen laajenemisen kompensoinnin, ovat välttämättömiä kuuman jäteveden keräämiseen ja kuljettamiseen käytettyjen tyhjennysputkien kiinnittämiseksi (veden lämpötila on yli 80 astetta). Tässä tapauksessa liikkuva kiinnitysjärjestelmä suojaa osia vääntymiseltä ja tuhoutumiselta.
2. Ennen putkilinjojen asettamista kaikkiin pintoihin on suositeltavaa käyttää keskiviivaa, joka toimii ohjeena asennusvaiheessa. Näin voit varmistaa etukäteen, että oikea kaltevuus on havaittu, jotta voidaan laskea tarvittava osien pituus, kiinnikkeiden lukumäärä ja kiinnityspidikkeet. Sitten ohjauselementit on kiinnitetty seinään, ja tuki ja puristus on asennettu yhteen putkien kanssa.

1. Asennuksen aikana jäteveden osat työnnetään kiinnittimiin löysästi niin, että ne voidaan siirtää pitkittäissuunnassa. Lopullinen jäykkä kiinnitys voidaan suorittaa vasta koko järjestelmän kokoonpanoprosessin päätyttyä.
2. Yksittäisten asennusyksiköiden välinen etäisyys lasketaan muotoiltujen osien lukumäärän perusteella. Jos putkessa on pitkä osa, joka ei ole varustettu hanoilla, kytkimillä, korjauksilla ja niin edelleen, vierekkäisten kiinnikkeiden välisen askelman tulee olla enintään 2 metriä.

Vihje! Luotettavin tapa korjata putkilinjoja on seinä betoni- tai kiviseinään. Puristimet - vain kompromissi ja halvempi ratkaisu.

johtopäätös

Putkilinjan osien huolellinen kiinnittäminen seinään varmistaa paitsi luotettavuuden myös viemäriverkon käyttömukavuuden. Pitkät löysät alueet värisevät voimakkaasti ja aiheuttavat epämiellyttäviä ääniä.

Lisätietoja viemäriverkon asennusprosessista löytyy tämän artikkelin videosta.
