Putkenohjain - mitä se on ja miksi sitä tarvitaan
Kaukana kaikki eivät tiedä, mikä on deflektori, mutta kaikki huomasivat huppujen sateenvarjon muodossa joidenkin talojen savupiippujen yli. Tätä muotoilua kutsutaan "deflektoriksi", joka tarkoittaa "heijastinta". Seuraavaksi tarkastelemme lähemmin tätä savupiipun elementtiä, sen tarkoitusta ja harkitsemme, miten tehdä tällainen laite itse.
Miksi tarvitset deflektoria
Ohjaimen muotoilu on melko yksinkertainen - useimmiten se koostuu lyhyestä putkikuoresta, jossa on sateenvarjo, joka laitetaan savuputkeen. Deflektoria kutsutaan myös tuuliluun tai savulaatikkoon (täältä saat selville, miten viemäriputket vaihdetaan).
Kiinnitä huomiota! Haze ei ole vain käytännöllinen, vaan se on myös vanha arkkitehtoninen elementti. Joitakin muunnelmia hänen suorituksestaan tähän päivään asti ovat todellinen taideteos.
Käytännön tarkoituksen mukaan savupiippu on tarkoitettu ensisijaisesti työntövoiman parantamiseen säätämällä ilmavirtausta. Sen nimi on siis ”heijastin”. Kun tuuli heijastuu, savupiipun eteen tulee matalapainevyöhyke, joka johtaa lisääntyneeseen työntövoimaan.
Tutkimukset ovat osoittaneet, että jopa yksinkertaisimman savupiipun käyttö lisää savupiipun tehokkuutta 20 prosentilla ja sen tehokkuus ei riipu tuulen suunnasta ja muista olosuhteista.
Tämä ei kuitenkaan ole sen ainoa toiminto, on järkevää asentaa savupiippuja muihin syihin:
- Suojaa savupiipun sateelta.
- Estää roskat pääsemästä putkeen.
- Estää elävien olentojen tunkeutumisen.
- Suojaa kattomateriaalia lentäviltä kipinöiltä.
Deflektorien tyypit
Dominic on hiljattain tullut kaikenlaiseksi.
Ne voivat vaihdella:
- Cap-muoto;
- suunnittelu;
- Materiaalit, joista valmistetaan jne.
Siksi tuntee entistä paremmin niiden lajit.
muoto
Seuraavien lomakkeiden korkit suosivat eniten:
- Litteä korkki;
- teltta;
- Puolipyöreällä korkilla;

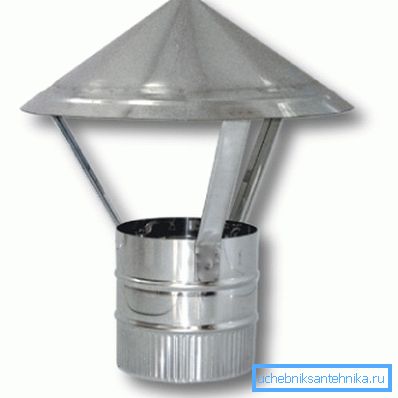

- kartio;
- Gambrel.
Vihje! Deflektorin valinta riippuu suuresti rakennuksen arkkitehtuurista, esimerkiksi moderniin tyyliin rakennetuissa taloissa käytetään tavallisesti kuparilevyjä, joissa on tasainen korkki. Nykyaikaisissa rakennuksissa puolipyöreät korkit näyttävät paremmilta.
tarvikkeet
Mitä tulee savupiippujen materiaaleihin, ne ovat useimmiten sinkitystä raudasta. Viime aikoina on kuitenkin tuotteita, jotka on päällystetty emalilla tai jopa muovikerroksella.
Vähemmän yleinen kuparilippu. Koska katon koristeluun käytetään yleensä väärennettyjä tuotteita, joilla voi olla erilaisia muotoja. Suunnittelijan flyuharokin hinta voi tietenkin olla erittäin korkea.
suunnittelu
Näiden laitteiden mallit ovat melko harvat, viimeisimmät suosituimmat ovat seuraavat:
- TsAGI;
- Deflektori Grigorovich;
- "Savuhampaan";
- Avaa Astato;
- Pyöreät pallomaiset;
- Kierros "Voller";
- Tähti "Shenard".

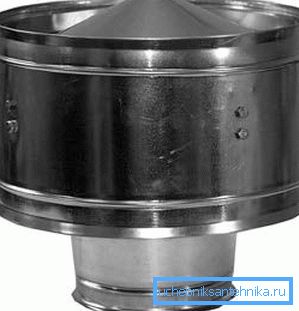

Yleisin tuuletussuoja on TsAGI-savupiippu, joten ota esimerkiksi sen rakenne huomioon.
Niinpä tämä rakenne koostuu seuraavista osista:
- sisääntulo;
- Deflektorikotelo;
- diffuusori;
- suluissa;
- Sateenvarjo.
Flyugarkin valmistus
On huomattava, että voit tehdä savupiipun savupiipulla omin käsin, eikä tässä ole mitään vaikeaa. On vain tarpeen valmistaa metallilevy ja täydentää piirustus, jonka jälkeen leikkaa osat ja koota ne.
Tee se esimerkiksi pyöreän putken deflektorin kohdalla seuraavasti:

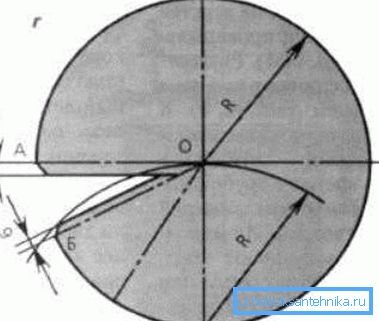

- Ensin täytyy piirtää ympyrä teräslevylle.. Sen säteen tulisi olla suurempi kuin savupiipun säde.
- Sitten ympyrän keskipisteen läpi tulee vetää kohtisuorat keskilinjat.. Seuraavaksi O1: n leikkauspisteessä sinun täytyy laittaa kompassin jalka ja suorittaa lovi B, loven säteen tulisi olla yhtä suuri kuin ympyrän säde. Serif-pisteen leikkauspisteen on oltava yhteydessä ympyrän keskipisteeseen.
- Sitten sinun täytyy leikata ympyrä ja leikata siinä AOB-segmentti, jonka avulla voit saada kartion. Kannen reunat on poistettava.
- Seuraavaksi valmis osa on rullattava kartioon ja poimia reunat.
- Sitten sinun täytyy niitellä neljä telineä kartioon ja asentaa tuote putkiiny. Sen korjaamiseksi on mahdollista tehdä reikiä telineisiin ja savupiippuihin ja kiinnittää rakenne ruuveilla tai itsekierteittävillä ruuveilla.

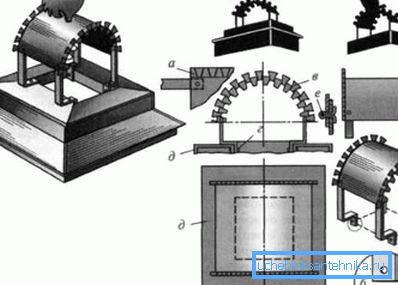

Ohjaimen neliö- tai suorakulmainen savupiippu omin käsin on seuraava:
- Ensinnäkin on välttämätöntä leikata sellaisen teräksen suorakulmio, että se voi päällekkäin putken aukon taivutettuna.
- Savupiipun koristamiseksi molemmilta puolilta on tarpeen tehdä samat viistot leikkaukset, jotka sijaitsevat samalla etäisyydellä ja jotka mahdollistavat trapezoidisten segmenttien saamisen.
- Sitten sinun täytyy tehdä neljä teräksistä ja kiinnitä ne niitteillä suorakulmion kulmiin.
- Pylväiden päät on taivutettu, kuten kaaviossa on esitetty, ja niihin tehdään reikä.
- Suorakulmion on oltava taivutettu kaari ja työnnettävä savupiippuun. Rakenteen kiinnittämiseksi savupiipussa sinun täytyy porata reikiä ja aseta nauloja tai nastoja, jotka tulisi mennä savupiippujen reikien reikiin.
Tämä työ on ohi. Pidimme flyugarokin yksinkertaisimpia malleja. Haluttaessa voit tehdä monimutkaisempia deflaattoreita ja jopa koristella niitä säävillalla.
johtopäätös
Ohjain on tärkeä osa savupiippua, koska se ei ainoastaan lisää himoa, vaan myös estää sen tukkeutumiseen liittyviä ongelmia. Lisäksi hänellä voi olla tärkeä rooli talon suunnittelussa korostamalla hänen kuulumistaan tiettyyn tyyliin. Lisäksi voit itse tehdä tällaisen laitteen (katso myös artikkeli Jäteveden putkien ja liitäntöjen tyypit: valintaperusteet).
Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
