Putken taivutuskone: kuinka nopeasti ja helposti muotoilla

Usein asennettaessa uutta lämmitys- tai LVI-järjestelmää tai korjata niitä on tarpeen taivuttaa putkea missä tahansa kulmassa. Jos haluat viedä sen tehtaalle kiinteän koneen käyttämiseksi, se on liian kallista, ja se vie paljon aikaa.

Seuraavassa kuvataan erilaisia ​​materiaaleja sisältävien putkien taivutusmenetelmiä kotimaassa.

Manuaalisten putken taivutuslaitteiden tyypit

Toimintamenetelmän mukaan kannettavien putkien taivutuskoneet putkien taivutukseen on jaettu tällaisiin tyyppeihin.

Koneen suunnittelu

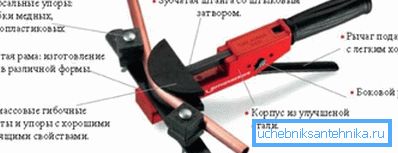

1. Ristirivin analogit. He käyttävät erityistä lomaketta (malli), joka on tarkoitettu eri osien tuotteille.
2. Jousetarvikkeet. Niitä käytettäessä tuotteeseen työnnetään jousi, joka auttaa taivuttamaan alumiini-, muovi- ja metalli-muoviputkia.

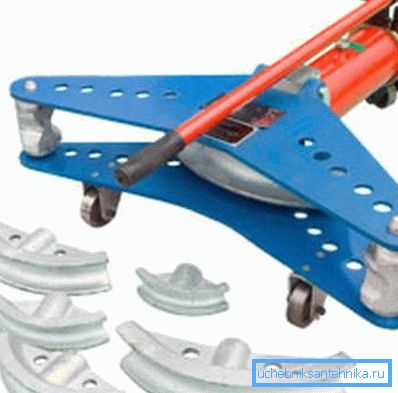

3. Segment-laitteet. Tässä tapauksessa taivutus saadaan irrotettavista segmenteistä vetämällä tuotetta itseään. Laitteessa on joukko malleja, jotka on suunniteltu luomaan eri säteet.
4. Dorn taivutusputkille voit käsitellä ohutseinäisiä elementtejä ja tehdä pieniä säteitä.

Taajuusmuuttajan mukaan tuotettiin seuraavat laitteet.

1. Lihaksikkaita (manuaalisia) koneita käytetään putkien käsittelyyn pienellä osalla ei-rautametalleja, terästä, muovia.

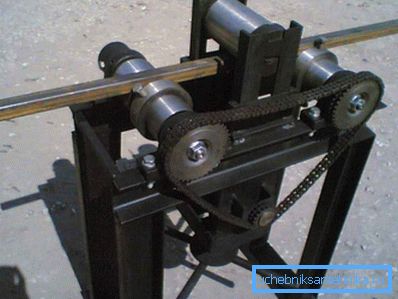

2. Hydrauliset laitteet voivat taivuttaa tuotteita, joiden halkaisija on enintään 70/75 mm.
3. Sähkömekaaniset vastakappaleet takaavat tarkan kulman ja putken taivutussäteen. Ne soveltuvat kaikkien halkaisijoiden tuotteisiin.

Kiinnitä huomiota! Elinolosuhteissa optimaaliset käsityökalut. Se taipuu kuparia, alumiinia, terästä, metalli-muoviputkia, joiden halkaisija on 10–25 mm.

Putken taivuttaminen käsikäyttöisellä laitteella

Alla on menetelmä putken taivuttamiseksi käyttäen segmenttilaitetta.

1. Aseta työkalun haluttu kiertokulma.
2. Pidä se kiinni tai ota se käsiisi.
3. Työnnä putki kiinnikkeeseen.
4. Aloita kahvan pienentäminen elementin haluttuun tilaan.

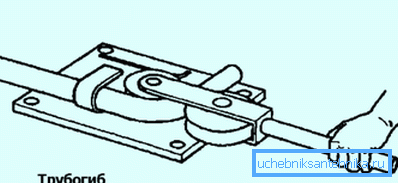

Vielä helpompi taivuttaa ohuita kylmiä putkia on Volnova-kone, joka on niin nimetty keksijänsä mukaan.

1. Työnnä elementti telojen väliin käsillesi niin, että sen toinen puoli on kiinnikkeessä.
2. Kierrä hihna rullien ympärillä kahvan avulla. Se ei liiku, ennen kuin haluttu taitos saadaan.
3. Palauta kahva alkuperäiseen asentoonsa.
4. Ota kohde pois.
5. Kiinnitä sen pitkä sivu kiristimeen.
6. Taivuta tuotteen lyhyt sivu.

Metalli- ja alumiiniputken taivutus

Alumoplastisten putkien taivutus tapahtuu useimmiten "lämpimien lattioiden" kierrosta.

On muistettava, että jokaista 1/2 taivutettua senttimetriä ei saa olla yli 15 °.

Erikoisjouset

Metallin ja muovin pehmeys on useimmissa tapauksissa putkien etu. Joskus se kuitenkin muuttuu miinukseksi. Esimerkiksi silloin, kun tuotteiden on taivutettava säteen suunnilleen suunnilleen yhtä suuriksi kuin niiden poikkileikkaus. Pieni taivutussäde johtaa usein elementin murtumiseen.

Se johtaa poikkileikkauksen voimakkaaseen kaventumiseen ja siten putkien läpikuultavuuteen. Murtumiskohdassa tuotteen ulko- ja sisäkerrokset tuhoutuvat osittain.

Joskus tämä aiheuttaa vahinkoa vahvistuskerrokselle ja putken seinämän repeämiselle.

Kiinnitä huomiota! Kuvattuista ongelmista on mahdollista päästä eroon, jos metalli-muoviputkien taivutukseen käytetään jousea. Tämä laite takaa tuotteen tasaisen taivutuksen ilman, että sen rypyt ovat koko kääntösäteellä.

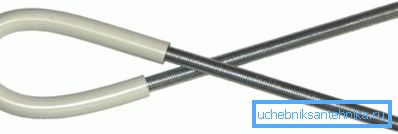

1. Jouset valmistetaan pareittain: laite yhdistää sisä- ja ulkopinnat. Kunkin putken halkaisijan osalta tuotettiin oma pari.
2. Ohjeessa suositellaan, että jouset valitaan tasaisesta eikä pyöreästä johdosta. Tällainen laite häviää vähemmän pehmeästä polyeteenistä valmistettujen tuotteiden sisätilaa.
3. Laitteen sisäpuolella on kartiomainen pää. Tämä yksinkertaistaa sen liikkumista taittoalueelle. Jousen toisella puolella on silmukka.
4. Lanka tai johto kiinnittyy siihen, ja niiden avulla laite vedetään ulos käytön jälkeen.
5. Ulkopuolella on toisella puolella jatko, joka näyttää suppilolta. Se on suunniteltu helpottamaan työkalun liikettä taivutusalueelle.

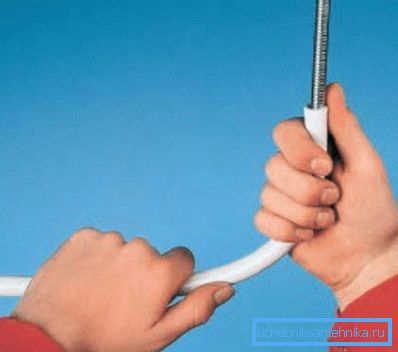

Työskentele laitteen kanssa

Metalli-muoviputkilla on alhainen jäykkyys.

Tämä laatu helpottaa niiden taivutusta.

1. Kun olet suorittanut putken taivutuksen haluttuun kulmaan, voit ottaa sen takaisin hieman. Joten vapautat sisäisen jousen ja poistat sen rauhallisesti tuhoamatta tuotteen polymeerin sisäistä kerrosta.
2. Laitteen sisäpuolen sijaintia ei voi tarkastaa visuaalisesti. Siksi sinun pitäisi seurata siihen kiinnitetyn langan pituus. Tämä parametri + jousen pituus on yhtä suuri kuin haluttu etäisyys putken päästä taivutuspisteeseen.
3. Alumoplastia ei tarvitse taivuttaa välittömästi, vaan useiden kääntyvien liikkeiden avulla. Näin varmistetaan, että muovin sisäpuoli ei epäröi, mutta jakautuu tasaisesti taivutussäteen.

Teräsputkien taivutus

Taivuta teräselementti ei vain putkien taivutusta varten.

On olemassa suosittuja tapoja käsitellä kohteita.

1. Varmista tuote tavanomaisella tuulilasin avulla.

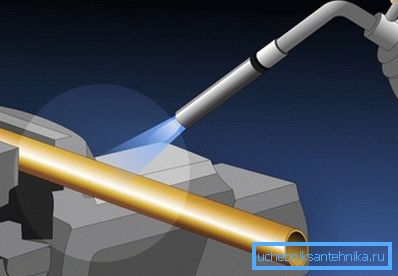

2. Lämmitä taite kaasulämmittimellä.
3. Voit aloittaa tuotteen halutun kulman muodostamisen.

Kiinnitä huomiota! Voit selvittää, onko putki riittävästi lämmitetty värillään. Jos hänestä tulee scarlet, on aika toimia. On syytä varoittaa, että lämmitysmenetelmää ei sovelleta sinkittyihin tuotteisiin.

Hieman siitä, miten profiloitu putki (neliö, suorakulmainen) taivutetaan pienellä osuudella.

1. Hio elementti.
2. Sulje sen päät puiset naulat.
3. Korvaa tuet putken molemmin puolin.
4. Aloitetaan kevyesti napauttamalla elementin keskellä olevaa kumimallia ja antamalla sille haluttu muoto.

Kiinteän muoviputken taivutus

Muoviputkien taivutuslaitteet voidaan myös korvata yksinkertaisella kiinnikkeellä.

1. Tee kehys kuitulevystä, jotta elementti saadaan haluttuun muotoon.
2. Hio työkappale hiomakankaalla.
3. Tee muovauskoneessa silikonikuori muoviosaa varten. Putki on kiinnitettävä karan päälle ja suojattava tuote vaurioilta.
4. Aseta PP- tai PE-putki kuoreen.
5. Varmista se lehtimajalla.
6. Tuloksena oleva rakenne on asetettu valukoneeseen.
7. Kuumennuksen jälkeen muovista tulee pehmeä ja se laskeutuu karalle, jolloin saadaan haluttu muoto.
8. Odota 10/12 minuuttia.
9. Poista tuote suunnittelusta ja odota, että se jäähtyy kokonaan.

Tällaisen tarkan käsittelyn hinta on hyvin pieni.

johtopäätös

Saatujen tietojen hallinnan jälkeen opit taivuttamaan putken elinolosuhteita. Ne voidaan valmistaa eri materiaaleista ja niiden halkaisija on erilainen. Tämän artikkelin video auttaa ymmärtämään prosessin monimutkaisuutta.
