Putken taivutin - työkalun ja oman tuotannon ominaisuudet

Usein, kun suoritetaan erilaisia ​​töitä maassa tai autotallissa, on tarpeen taivuttaa putkea tietyn ympyrän ympäri oikean geometrisen muodon saamiseksi. Tällainen tulos voidaan saavuttaa vain erikoistyökalun avulla, mutta laitteen hankkiminen useille toiminnoille on kallista. Tämän ongelman ratkaisemiseksi tässä artikkelissa tarkastellaan, miten itse putken taivutin tehdään.

Putken taivutuskone

Laitteen ominaisuudet

Laitteen tarkoitus

Eri metallirakenteiden, kuten gazebojen, kasvihuoneiden, aidojen, puutarhakalusteiden jne. Valmistuksessa profiiliputket ovat erittäin suosittuja, koska ne ovat kestäviä, kestäviä ja kohtuuhintaisia ​​materiaaleja. Joidenkin näiden rakenteiden valmistustekniikka vaatii kuitenkin, että putket taivutetaan tiettyyn säteen tai tiettyyn kulmaan. Lisäksi taivutus voi olla tarpeen putkilinjan asennuksen aikana.

Tällaista toimintaa ei ole mahdollista suorittaa käsillä, mutta putken taivutin sallii sinun selviytyä tehtävän asettamisesta ilman suuria vaikeuksia. Sen avulla voit taivuttaa putkia 0 - 180 asteen kulmassa. Useimmiten tällaisissa laitteissa käytetään sähkömekaanista tai hydraulista ajaa.

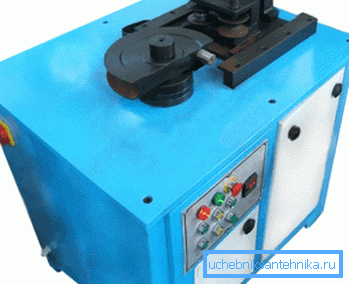

Sähkömekaaninen putken taivutuskone

Minun on sanottava, että tämä työkalu on varsin monipuolinen, koska sen avulla voit taivuttaa erilaisia ​​putkia:

  • Kattilat;
  • kaasu;
  • vesi;
  • Profiili jne.

Materiaalin osalta ne voidaan valmistaa:

  • On tullut;
  • kupari;
  • alumiini;
  • Metalli ja muovi.

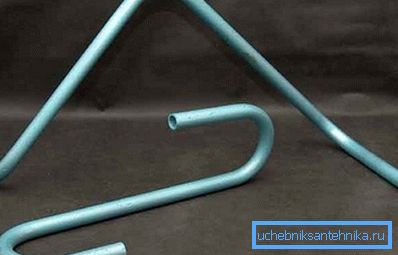

Kaareva putki

Ainoa putken halkaisija ei saa olla yli kaksi tuumaa. Tämän seurauksena tämän työkalun laajuus on hyvin laaja.

Erityisesti sitä käytetään:

  • Kattilahuoneissa;
  • Huoltoasemat;
  • Lämmitys- ja LVI-järjestelmien asennuksessa jne.

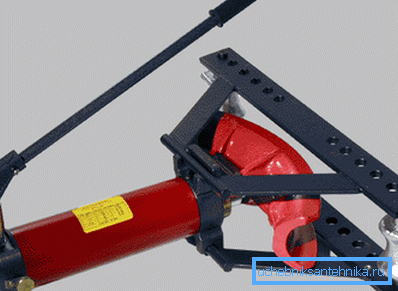

Pneumaattiset käsityökalut

Valaisimien tyypit

Ennen kuin ryhdyt valmistamaan työkalua, harkitse, millaisia ​​putkiliitoksia on:

manuaalinen Suunniteltu suorittamaan sellaisia ​​toimintoja kuin eri säteiden renkaiden ja kaarien taivutus. Sen paino on yleensä pieni, joten voit kuljettaa työkalun metallirakenteiden työtilaan. Tällaisen tuotteen hinta ei ole suhteellisen korkea.

Työkalu voi toimia profiloitujen putkien kanssa, joiden poikkileikkaus on enintään 4x4 cm ja pyöreä, halkaisijaltaan enintään 3x3 cm.

Manuaalinen hydraulinen Tämän työkalun käyttölaitteessa on hydraulinen asennus, joka parantaa käyttäjän voimaa. Tämän seurauksena suurikokoiset putket voidaan taivuttaa. Laitetta suositellaan kaasuputkien ja vesiputkien asennukseen ja purkamiseen.
sähkö- Käytetään putkien valmistukseen tuotantomittakaavassa. Niiden avulla voidaan taivuttaa profiilituotteita, joiden poikkileikkaus on enintään 80-40 mm. Pyöreiden putkien halkaisijaraja on 30 mm.

Näiden tuotteiden ominaisuus on korkea suorituskyky ja lisätoimintojen saatavuus, kuten ohjaus painikkeilla tai jalkapolkimilla, jotka pyörivät molempiin suuntiin jne.

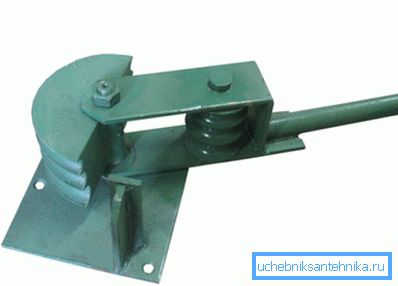

Kiinteä taivutuskone profiiliputkelle

Lisäksi kaikki olemassa olevat työkalut eroavat toisistaan ​​käyttöolosuhteissa:

  • Manuaalinen - käytetään kotikäyttöön tai suoraan putken asennuspaikalle.
  • Kiinteät - ovat koneita, joita käytetään yrityksissä, joissa putken taivutus on osa prosessia.

Vihje! Jos tarvitset suuren putken säteen, esimerkiksi kaarevan kasvihuoneen valmistukseen, pudota levyt alas ja leikkaa puoliympyrä halutulla säteellä. Tämän jälkeen voit mennä ympäri putkea omin käsin tämän laitteen ympärille.

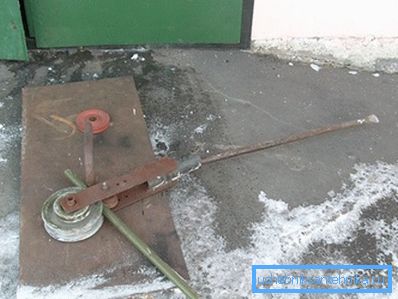

Yksinkertainen kotitekoinen laite putkien taivuttamiseen

Työkalujen valmistus

On yksinkertainen tehdä yksinkertainen taivutuslaite.

Ainoa asia, jota tarvitset, on joitakin LVI-taitoja sekä jotakin työkalua:

  • Hitsauskone;
  • Bulgaria;
  • Ruletti ja lyijykynä.

Materiaalien osalta tarvitset useita metallilevyjä, joiden paksuus on 3 ja 10 mm, sekä useita teräspalkkeja.

Ohje näyttää näin:

  • Ensimmäinen askel on valmistella hihnapyörät. Laitteen yleistämiseksi, ts. eri läpimittaisia ​​putkia varten on käytettävä kahta kolminkertaista hihnapyörää - pari puolen tuuman putkille, pari tuumaa putkille ja pari kolmen neljänneksen putkille. Heti minun on sanottava, että tällaisten hihnapyörien ostaminen ei toimi, joten ne on tilattava työpajaan.

Pyörän kummallakin puolella tulisi olla syvennys, joka vastaa puolta putken halkaisijasta. Paikalla olevan telan halkaisijan on oltava minimaalinen, koska se riippuu pienimmästä taivutussäteestä.

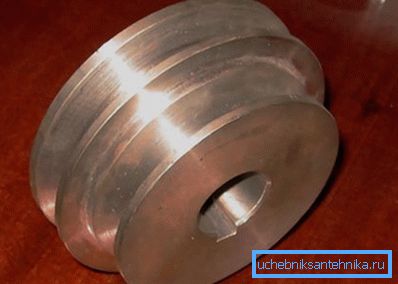

Kuvassa kaksoisrulla
  • Seuraavaksi sinun täytyy tehdä pohja, jonka paksuus on noin 10 mm, joka on neliölevy, jossa on reikiä kulmissa, kiinnittämistä varten.
  • Sitten levyn keskelle on tarpeen asentaa hitsaamalla tappi, jonka halkaisijan tulisi vastata pienen kolmoispyörän sisähalkaisijaa.
  • Kun sänky on valmis, kääntymismekanismi on suoritettava. Tätä varten on ensin keitettävä kahden metallilevyn U-muotoinen osa. Osan jalkojen korkeuden on vastattava pienen ja suuren hihnapyörän halkaisijaa siten, että tässä etäisyydessä suuri liikkuva hihnapyörä ja puolet paikallaan olevasta on täysin sovitettu.
  • Oven yläosaan on hitsattu noin 25 cm pitkä kahva, jonka jälkeen vipuna toimii putki.
  • Seuraavaksi suuren osan tappi on asennettu sen osan reunaan, joka on kiinnitetty nastoilla. Pieni hihnapyörä pannaan pohjaan, jossa on koko rakenne.
  • Nyt on vain painopisteen suorittaminen - tähän kiinnitetään vielä yksi tappi ja siihen asetetaan hihnapyörä.

Tämä täydentää valmistusprosessia. Nyt on vain korjata työkalu pöydälle, ja voit alkaa taivuttaa putkia.

Vihje! Jotta putki ei tasaisu taivutuksen aikana, se on täytettävä hiekalla ja päät olisi leikattava choopy-liuoksella.

johtopäätös

Tee oma manuaalinen putken taivutin jokaiselle koti-isälle. Tietenkin tämä toimenpide vie jonkin aikaa, mutta tämä työkalu on todella hyödyllinen, ja varmasti se on kätevä tilalla useammin kuin kerran.

Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
