Putken taivutin tai kone profiiliputken pyörittämiseksi omin

Yksityisen talon tai maan tontin hankinta liittyy harvoin haluun viettää viikonloppu passiivisesti. Se kestää melko vähän aikaa ja polykarbonaatilla peitetty kasvihuone ilmestyy tontille, ja talon verannan yläpuolelle asennetaan kuvitteellinen visiiri, joka voi suojata sadepisaroilta ja kuohuvalta auringolta.

Tällaisten tärkeiden ja välttämättömien rakenteiden kehyksestä tulee taivutetuista putkista muodostettu kehys. No, jotta saataisiin tietyn säteen ja muodon taivutus, tarvitaan putken taivutinta. Tässä artikkelissa puhumme siitä, miten tehdään samanlainen kone putkien pyörittämiseksi, jota ilman kotimies ei voi tehdä.

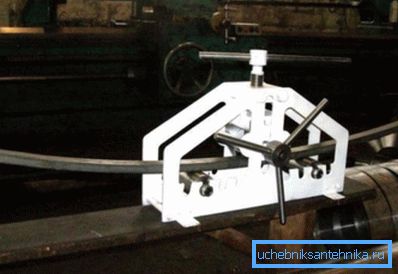

Profiilin muodonmuutos

Mikä on putken taivutin ja miksi se on tarpeen?

Teollisuustuotanto

Profiiliputken valssauskone tai putken taivutin on tekninen laite, joka kuuluu työkaluihin ja mekanismeihin, joita käytetään työstämään valssatuotteita. Sen avulla voit helposti taivuttaa tavanomaisten putkimateriaalien profiilia tietyn säteen mukaan. Sen pääasiallinen etu on kyky taivuttaa minkä tahansa määrän samaa sädettä.

Kiinnitä huomiota! Vetettyjä putkia voidaan käyttää kuuman tai kylmän veden kuljettamiseen käytettävien putkistojen asennukseen sekä erilaisten ja muotoisten kehysten luomiseen, joita käytetään usein rakentamisessa.

Monet ihmettelevät, miksi trugobibia tarvitaan. Vaikuttaa siltä, ​​että vahvistetaan putken toista päätä ja vedä toinen. Mutta itse asiassa kaikki ei ole niin yksinkertaista.

Tämä menetelmä johtaa seuraaviin seurauksiin:

  1. Kyvyttömyys hallita sädettä;
  2. Taivuttamalla tuotetta tällä tavalla luodaan jännityskonsentraatiovyöhyke, mikä alentaa rakenteen vahvuutta;
  3. Pienempi suunnitteluikä.

Putken taivutin on yksinkertaisesti välttämätöntä kodin käsityöläiselle, joten monille on kysymys siitä, mikä on tällaisen koneen hinta tai onko se viisaampaa tehdä se itse.

Miten valita?

Kun hankkimalla instrumentti omaan käyttöönsä, jokaisen päällikön olisi noudatettava hänen kohtuullisen tarpeensa periaatetta.

Neuvoston. Työkalulla, jolla putket valssataan, on suoritettava asianmukaisesti tehtävänsä ilman, että sen omistajalta vaaditaan lisäkustannuksia.

Tämäntyyppisen mekanismin valintaperusteet:

  1. Taajuusmuuttajan tyyppi Valinta tehdään putkien mittojen, odotetun työn määrän ja työkalun käytön voimakkuuden mukaan.
  2. Käsiteltyjen profiilituotteiden suurimmat geometriset parametrit;
  3. Koneen toiminnan periaate riippuen suoritettujen toimintojen erityispiirteistä.

Toinen tärkeä tekijä on itse koneen koko. Työpöydän sijainnin tai erillisen kulman perusteella voit valita kiinteän monitoimityökalun.

Putken taivutuslaite

Putken taivutusmenetelmät

Tämäntyyppisen työkalun pääasiallinen tarkoitus on muotoiltu putki, eli halutun muodon antaminen aihioon.

Yleisin kotikäyttäjien joukossa on täsmälleen koneen kolmirullainen versio käsikäyttöisellä käyttölaitteella. Tämä yksikkö on kolmikulmainen rakenne kolmesta rullasta, jotka ovat leveitä työkappaleen poikkileikkaukselle.

Rakenteen pohjaan sijoitetut rullat on kytketty toisiinsa ketjukäyttöön. Ylempi rulla on ruuvimekanismin osa, jossa on ruuvityyppinen puristin tai paina.

Tämä ylempi rulla kykenee liikkumaan pystysuunnassa.

  1. Putki asetetaan alemmille teloille ja puristetaan ruuvimekanismiin liitettyä yläosaa vasten;
  2. Kääntämällä kahvaa päällikkö tuottaa rintakehän;
  3. Lisäksi ilman työkappaleen poistamista myllystä nostamme painetta kiristämällä kiristysruuvia useita kierroksia varten;
  4. Työkappale vedetään uudelleen.

Kuvattua sykliä on toistettava, kunnes putkella on haluttu muoto.

Taivutustyypit

Huolimatta siitä, että laite tuntuu varsin yksinkertaiselta, on olemassa suuri määrä tällaisia ​​rakenteita. Joidenkin perusominaisuuksien mukaan ne on jaettu seuraaviin luokkiin.

Käyttötavan mukaan profiiliputken kone voi olla:

  • sähkömekaaninen. Tällaisen laitteen käyttö on tavanomainen tai askelmoottori. Lisäksi tavallinen kytkentä alemman vaihteiston kautta, jonka avulla voit tasaisesti levittää käytettyjä ponnisteluja ajoissa korkealaatuisen taivutuksen saavuttamiseksi;

Kiinnitä huomiota! Sähkömoottori voi ajaa rullatyökalurullan tai dorn-tyyppisen koneen vipujärjestelmän.

  • hydraulinen. Tehokkaampi versio suunnittelusta käsikäytöllä. Käyttö hydraulisylinterin kiinnitysmekanismina vähentää taivutukseen tarvittavaa vaivaa;
  • manuaalinen. Yleisin mekanismin tyyppi, joka on yleensä jokaisen päällikön ja hyvän mestarin työpaja.

Kiinnitä huomiota! Työkappaleen vuokraus ja alasajon luominen tapahtuu vain operaattorin käyttämän voiman avulla.

Taivutusmenetelmän mukaan valssaamot voidaan luokitella seuraavasti:

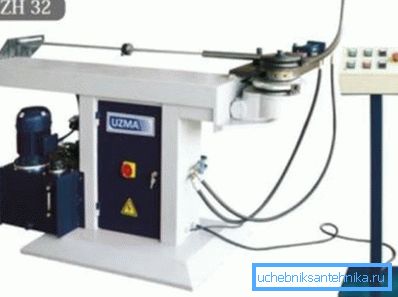

  • lehtimaja - Yleensä teollinen valmistus. Useimmiten on mahdollista tavata sähkömekaaninen tai hydraulinen. Tämän mallin edut sisältävät laadullisen muodonmuutoksen, jossa on pieni tietty taivutussäde;
Rintatyökalu
  • segmentti - työskennellä ohutseinäisten putkien kanssa pehmeistä metallilajeista. Yleisesti käyttävät putkimiehet ja lämmitysjärjestelmien valmistajat. Koostuu kahdesta vivusta, joissa on taivutettujen tuotteiden pidikkeet. Kääntyvän varren sijainnin sijasta haluttu säde. Tässä tapauksessa taivutus tehdään putken asennuksen jälkeen nupin menetelmällä;
  • kevät - on tiheä jousi, jolla on tietty halkaisija, johon putki kulkee. Korkealaatuista taivutusta varten sinulla on oltava huomattava kokemus. Yleisesti ilmastointilaitteiden käytössä;

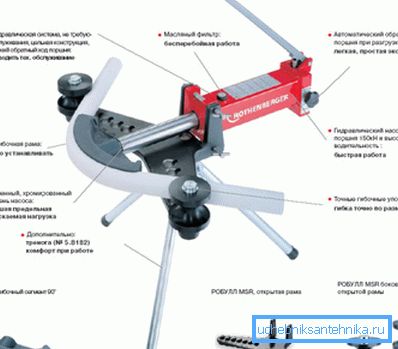

  • varsijousi - käytetään kuparin, alumiinin ja teräksisten ohutseinäisten putkien muodonmuutoksiin. Se on T-muotoinen rakenne, jonka päälle putkipidikkeet on kiinnitetty, ja keskellä on siirrettävä vipu, jossa on vaihdettavat karat. Kun painat kahvaa, vipu ulottuu ja räikkämekanismi mahdollistaa taivutusvoiman asteittaisen nostamisen.
Risteysyksikkö

Tee se itse

Harkitsemme esimerkiksi manuaalisen tyypin kolmirullalaitteen luomisen ohjeet:

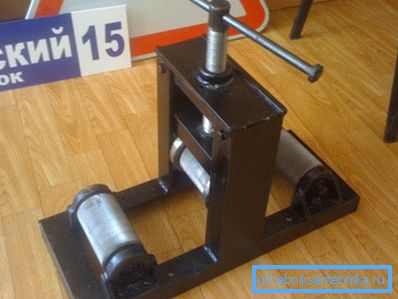

Kuvassa - kotitekoinen muotoilu
  1. Kehon roolissa voit käyttää 3 mm paksuja teräslevyjä, jotka on merkitty yksinkertaisella kynällä;
  2. Rullat voidaan valmistaa laakereilla varustetuista kaapelihihnoista;
  3. Telan istuin porataan käyttäen tavanomaista sähköporaa;
  4. Rullaa vastapäätä riittävän korkea mutteri hitsataan aivan yläreunaan, joka on osa kiristysmekanismia;
  5. U-muotoinen osa on hitsattu, varustettu ruuvin kiinnitysreikillä. Hitsauslevy vastaa painerullan nostamisesta.

Lopuksi

Manuaalinen putken taivutin

Kylmävalssaamon putkien avulla voit taivuttaa tehokkaasti eri tyyppisten ja eri tuotteiden tuotteita. Rakentamalla itseäsi tai ostamalla tällaisen yksikön ja asentamalla sen omaan työpajaasi voit olla varma, että jopa kaikkein omituisimpien muotojen kehysten rakentaminen ei enää ole ongelma sinulle.

Tällaisen työkalun avulla teet kasvihuoneen kehyksen ja alkuperäisen vuodatuksen ja kaikki muut tarvitsemasi rakenteet.

Tämän artikkelin video paljastaa sinulle vielä enemmän omia työkalujasi.
