Putken taivutin profiiliputkelle: suunnitteluominaisuudet ja

Tässä artikkelissa puhumme siitä, miten profiiliputkelle tehdään putken taivutin käytettävissä olevien materiaalien avulla. Lisäksi tarkastelemme rakenteellisia ominaisuuksia, jotka yhdistävät kaikki putken taivutuspiirustukset profiiliputkelle.

Mutta aluksi määrittelemme laitteen toiminnot.

Sovelluksen ominaisuudet

Ei ole mikään salaisuus, että profiilimetalliputki on välttämätön rakennusmateriaali sellaisten esineiden asentamiseksi kuten kasvihuoneet, kesämökit, katokset jne.

Tietenkin on helppo ostaa valmiita tai uusia metallirakenteita taivutetusta profiilista, mutta tällaisen oston hinta on korkea. Voit yrittää muuttaa onton metallin kokoonpanoa omin käsin. Mutta tämä johtaa tuotteen muodonmuutoksiin ja tarkemmin sen seinien murskaamiseen.

Ratkaisu tähän ongelmaan on kotitekoiset putken taivuttimet muotoillulle putkelle. Miksi kotitekoinen? Kotitekoisen laitteen valinnan syy on ilmeinen - tosiasia on, että käsin tehty kone on suuruusluokkaa vahvempi ja kestävämpi kuin tarjolla olevien edullisten laitteiden valikoima.

Laitteen periaate on yksinkertainen: akselien väliin on sijoitettu suorakulmainen tai pyöreä poikkileikkauksinen ontto metalli, jonka sijainti vaihtelee halutun taivutuskulman mukaan. Lisäksi akselit ajetaan, minkä johdosta putkea rullataan ja taivutetaan vaaditulla tavalla.

Kaikkien putkien taivutuskoneiden ominaisuus on, että työkappaleen mekaaninen kuormitus jakautuu asteittain ja tasaisesti eri kohtiin, minkä vuoksi seinien rypistymistä ei tapahdu.

Putken taivutuskoneiden suunnittelu

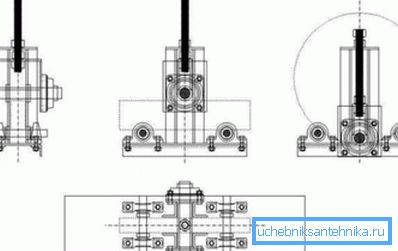

Piirrokset profiiliputkelle tarkoitetusta manuaalisesta putken taivuttimesta voivat vaihdella laitteen tyypin ja sen ominaisuuksien mukaan.

Pakolliset elementit muokkausten valmistuksessa käsikäyttöisellä tai hydraulisella käyttölaitteella ovat:

• kehys (kehys), johon kaikki osat on asennettu;
• alempi ja ylempi lankku;
• kaksi tai useampia putkipysähdyksiä;
• puut,
• hydraulisylinteri tai -portti, jossa on kahva.

Runko, johon kaikki osat on asennettu, voi olla kahdentyyppinen:

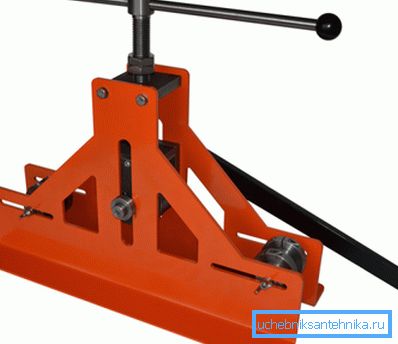

• suljettu tyyppi ominaista tehdasvalmisteisille laitteille;

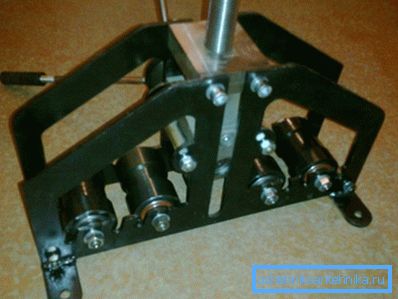

• avoin tyyppi laitteen yksinkertaisuuden vuoksi se on tyypillistä useimmille improvisoiduille laitteille.

Tärkeää: Avoimella kehyksellä varustettujen laitteiden manuaalinen huolto on suuruusluokkaa yksinkertaisempi kuin samanlaisten toimintojen suorittaminen suljetussa kehyksessä. Toisessa tapauksessa toiminta on turvallisempaa, koska avoimia mobiilikomponentteja ei käytännössä ole.

Teknologiset ominaisuudet

Erillisesti on huomattava muoto, joka on putkien taivutusprofiiliputken eri akseleita. Jos käytetään pyöreän poikkileikkauksen omaavien putkien kanssa, käytetään pyöristettyä lovea olevia akseleita, jolloin osa voidaan taivuttaa akseleilla, joilla on sopiva katkaisukonfiguraatio (ks. Myös artikkeli Muoviputkien liitokset - yleiskuvaus päävaihtoehdoista ja niiden ominaisuuksista).

Ottaen kuitenkin huomioon sen, että profiilin vieritys taivutuksen aikana ei edellytä sivuseinien tukemista, voit käyttää akseleita, joiden leveys on monta kertaa suurempi kuin profiilin leveys, mikä on ilmeisistä syistä mahdotonta pyöröputkien työstämisessä.

Itsetuotannon hienovaraisuudet

Kun tarkastelimme laitteen toimintaperiaatetta ja ominaisuuksia, on aika päättää, miten itse putken taivutuskone tehdään profiiliputkelle.

Yksinkertaisen manuaalisen putken taivuttimen asentamiseksi tarvitaan seuraavat työkalut ja materiaalit:

• hitsaus kone;
• pihdit;
• Hiomakone, jossa on levyjä metallien leikkaamiseen;
• neliö ja mittanauha;
• teräskanavan tai kulman leikkaaminen (koko valitaan putkien koon mukaan);
• suuri pultti ja mutteri, jossa on vastaava kierre (paras ratkaisu olisi portti, joka on kokonaan poistettu tarpeettomasta manuaalisesta puristimesta);
• 6 suurta yksiulotteista laakeria;
• paksu seinämäinen putki, jonka ulkohalkaisija vastaa laakerin sisähalkaisijaa;
• tarpeetonta teräskytkintä, jossa on tähdellä pyörä;
• ylimääräinen polkupyöräpyörä takapyörältä;
• polkupyöräketju.

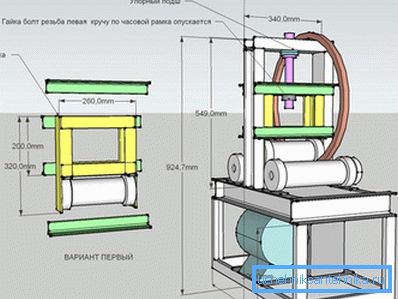

Kun kaikki työkalut ja materiaalit on valmistettu, voit aloittaa työskentelyn. Esimerkkinä käytämme seuraavaa piirustusta muotoiltua putkea varten toteutetusta improvisoidusta putken taivutuksesta.

Asennusohje on yksinkertainen ja koostuu seuraavista vaiheista:

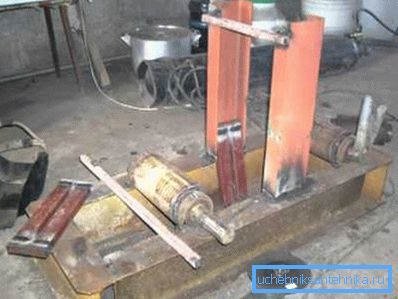

• Kanavasta leikattiin aihiot vaakakehyksen valmistamiseksi ja hitsataan ne kiinteäksi kehykseksi. Mikäli sopivan kokoinen kiinteä metallilevy on helppo asentaa, sitä voidaan yksinkertaistaa ja nopeuttaa merkittävästi.
• Kanavasta leikataan pystysuuntaisten ohjaimien pultit ja hitsataan eräänlaiseen ”U” -muotoiseen giljotiiniin. Pystysuuntaiset ohjaimet hitsataan runkoon kuvan osoittamalla tavalla.
• Seuraavassa vaiheessa laakerit hitsataan runkoon. Jos tällaisessa kokoonpanossa on laakereita, kuten piirustuksessa on esitetty, voidaan käyttää ruuviliitosta, joka ei ole hitsattu.

• Pystysuuntaisten ohjaimien yläreunassa porataan portin alle reikä. Esikeskitetty mutteri hitsataan reiän päälle.
• Putki asetetaan runkoon asennettujen laakereiden reikiin, katkaistaan ​​siten, että kummassakin päässä pysyy 2-3 cm: n pää, ja kiinnitämme putket hitsaamalla siten, että ne pyörivät akselinsa ympäri, mutta eivät mene sivulta toiselle.
• Seuraavaksi kokoamme laakerit, putkijätteet ja kanavat ylemmän yksikön, joka ohjainten ohi laskee alas ja painaa kaarevaa putkea. Tämän solmun ylempi taso on suunniteltu tukemaan portin päätä ja painamaan koko solmua, siirtämällä sen sängylle.

• Me varustamme kaksi laakeria, jotka on kiinnitetty sängyn toiselle puolelle ketjupyörillä, jotka hitsataan putkien päihin.
• Kiinnittelemme polkupyörän kampia poljinpyörällä yhteen tähdistä, joka toimii kahvana.

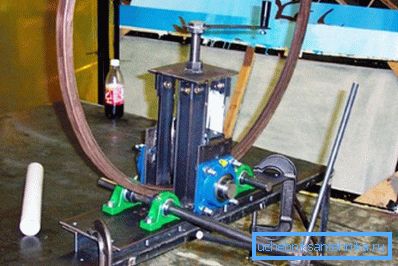

• Tähtien välissä venytämme ketjua ja laite on käyttövalmis.

Tärkeää: Emme ole nimenomaisesti ilmoittaneet tarkkoja kokoja, koska tällaiset asennukset tehdään käsin. Yritä kuitenkin varmistaa, että käytetyn metallin paksuus on vähintään 2-3 mm.

johtopäätös

Nyt tiedät, miten voit tehdä manuaalisen putken taivuttimen, jota voidaan soveltaa tilalla. Löydät lisää hyödyllistä tietoa katsomalla videon tässä artikkelissa (katso myös artikkeli Fittings for Steel Pipes - analysoimme kaikki ominaisuudet).
