Miten tehdä putken taivutin omin käsin kotona

12-10-2018
Välineet

Työskentely talossa tai maan päällä vaatii toisinaan metallinauhan, pyöreän tai muotoiltuun putkeen taivutusta tietyllä säteellä. Jos näin tapahtuu harvoin, ei ole järkevää ostaa tehtaan laitteita. Tässä artikkelissa puhumme keinoista auttaa putken taivutinta omilla käsillään mökissä tai kotona.

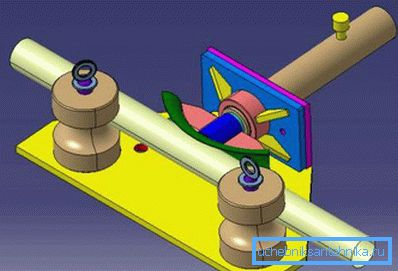

Kuvassa - putken taivutuslaitteen muunnelma.

Joku teoria

Nykyisin suosituimmat metallituotteet ovat muotoiltuja putkia, joita voidaan käyttää:

  • aidat;
  • puutarhakalusteet;
  • verkot;
  • Ajoneuvojen tilapäiset turvakodit;
  • kasvihuoneet;
  • vesihuollon rakentaminen;
  • autotallit.
Ennen kuin teet piirustuksia putken taivuttimesta pyöreälle putkelle omin käsin.

Tällaisten rakenteiden teknologian perusta on kyky taivuttaa putkia oikein vaaditussa kulmassa. Tätä varten yrityksissä on erikoislaitteisto, jonka avulla voit suorittaa tuotteiden taivutuksia 0? -180?

Tässä tapauksessa työ tehdään sähköllä tai hydrauliikalla. Näin voit helposti taivuttaa putkia eri materiaaleista, joiden halkaisija on enintään 50 mm.

Työkalun suunnitteluominaisuudet

Se koostuu:

  • kehykset - avoin tai suljettu;
  • hydraulisylinteri - sillä on voimamekanismin rooli;
  • alempi ja ylempi palkki;
  • kaksi putkea pysähtyy.

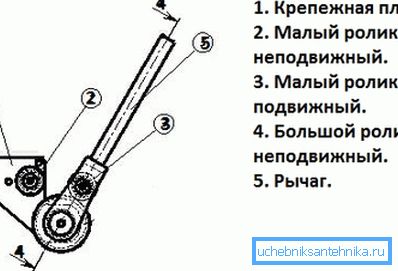

Putken taivutin tehdä itse-piirustuksia pyöreille aihioille

Harkitse lisää:

  1. Käsikäyttöisessä versiossa tulisi olla painelaite, joka on asennettu laitteen kotelon takaosaan, myös kahva ja ylivuotoventtiili.
  2. Öljy kaadetaan sylinterin yläosan läpi, jossa vastaava pistoke sijaitsee.
Sähköinen vaihtoehto vaakasuoraan taivutukseen
  1. Asennuksen alempi palkki ruuvataan kierteitetyn osan päälle sängyn etuosassa, sitten se painetaan kiinnitysmutteria vasten.
  2. Yläosa kiinnitetään kahdella ruuvilla ja lukolla.
  3. Käytön aikana varsi pidennetään, joka pystyy palaamaan takaisin hydraulisylinteriin sijoitetun jousen vaikutuksesta.
  4. Laitteen molemmat nauhat on tehty hitsatun rakenteen muodossa.
  5. Läpivientilevyille tehdään reikiä, jotka toimivat pysäyttimien asentamiseksi.
  6. Alla on kierteitetyt reiät pulttien säätämiseksi, korkeus säädettävissä.

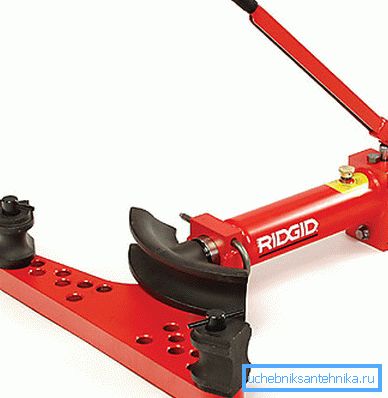

Manuaalinen hydraulilaite teolliseen käyttöön
  1. Koneen tarkennus on nastan muodossa oleva elementti, joka on asennettu liuskojen reikiin. Keskellä on "virta", joka toimii taivutetun putken pysäyttäjänä.
  2. Taivutussegmentit on valmistettu teräsvaluista.
  3. Manuaalisten laitteiden käyttö on mekaaninen ja hydraulinen, sähkötyökalut ovat sähköisiä.

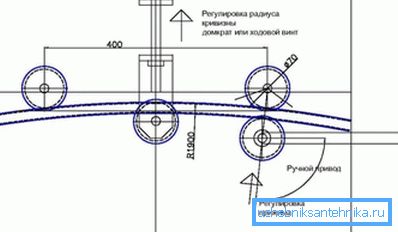

Kaavio putken taivutusmuotoon muotoiltua putkea varten tekee sen itse

Profiiliputkissa on niiden suunnittelusta johtuen ohut seinä, joka mahdollistaa metallin säästämisen. Sen poikkileikkaus voi olla suorakulmainen, neliön tai soikean muotoinen, joten jos teet putken taivutuspiirustukset profiiliputkelle omin käsin, sinun tulee muistaa, että ne poikkeavat hieman tavanomaisista.

Tällöin rullat tulisi valita tarkoitetun putken profiilin perusteella, joka on taivutettava niin, että sen poikkileikkaus ei muutu.

Lisävarusteena itsepohjaiset kalusteet puusta ja metallirullasta

Teemme putken taivutinta itsenäisesti

Puusta

Tällainen putken taivutin pyöreälle putkelle on yksi yksinkertaisimmista omilla käsilläsi, koska siihen ei tarvita erityisiä yksityiskohtia, esimerkiksi hydraulisylinteriä. On tarpeen tehdä puoli puupiiristä, jonka säde vastaa kuviota.

Laite teräs- ja alumiinilevyjen taivuttamiseksi alaspäin olevista levyistä
Valaisimien tekeminen
  1. Ota muutama massiivipuuta. Niiden paksuuden on oltava suurempi kuin putken halkaisija, muuten jälkimmäinen voi luiskahtaa ulos ja vahingoittaa kättä.
  2. Leikkaa käsin näki halutun säteen pallomainen kuvio. Sahaa levyt siten, että kaltevuus on kohti pohjaa.
  3. Kiinnitä ne tukevaan alustaan, johon voit käyttää pöytä- tai seinälevyä.
  4. Kiinnitä puupalkki rakenteen toiseen päähän, joka toimii pysähtyneenä.
Työprosessi Jos haluat käyttää laitetta, joka voi taivuttaa metallia, tarvitset seuraavaa:
  1. Aseta putki pysäyttimen ja mallin väliin.
  2. Aloita hitaasti työntäminen vastakkaiseen päähän, kunnes taivutat haluttuun taivutuskulmaan.

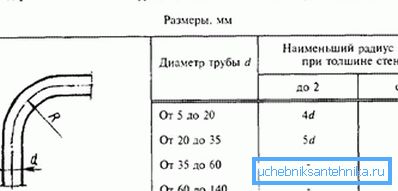

Teräsputkien säteen riippuvuus seinän paksuudesta

Vihje: varmista, että putki on hiljaa pysäytyksen ja mallin välissä.

Tämä vaihtoehto on osoittautunut hyvin työskentelyyn alumiinista ja teräksestä valmistettujen putkien kanssa. Mallin tekeminen ei ole vaikeaa, eikä siitä ole käytännössä mitään rahoituskustannuksia.

Vinkki: tee erilaiset putken halkaisijat, tee toinen kiinnike.

Metallikoukkuista

Alla on toinen vaihtoehto, jonka avulla voit tehdä kotitekoisen putken taivutusrakenteen ilman suuria vaikeuksia ja taloudellisia kustannuksia:

  1. Valmistele korkean lujuuden omaavia metallikoukkuja.
  2. Asenna ne kiinteälle alustalle enintään 50 mm: n etäisyydellä toisistaan, mutta tämä riippuu suoraan taivutettavan tuotteen halkaisijasta.
  3. Sinun pitäisi olla puoliympyrä.
  4. Tee toisesta päästä kätevä käsivarteen.
Yleinen tapa taivuttaa putkia halutun säteen alle

Menetelmää voidaan pitää yleisenä, koska se mahdollistaa työskentelyn eri halkaisijoilla ja laitteen hinta on alhainen. Tätä varten riittää, että koukkujen välistä etäisyyttä vähennetään tai lisätään, jotta voit työskennellä eri paksuusputkien kanssa.

Rullista ja sylinteristä

Tarkastellaan nyt monimutkaisempaa rakennetta - tehdään putken taivutin profiiliputkelle omin käsin rullista ja sylinteri, joka pystyy taivuttamaan työkappaletta missä tahansa kulmassa, jopa 360? Itse asiassa teet manuaalisen putken taivuttimen profiiliputkelle omin käsin, kuten hydrauliset laitteet.

Prosessi tapahtuu pyörivän sylinterin ja työkappaleen kiinnitystelojen ansiosta.

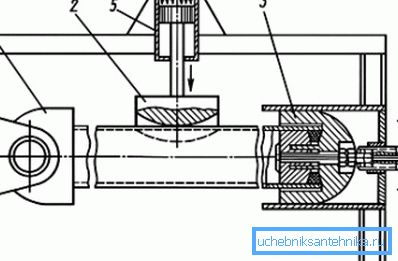

Poikkileikkaus

Ensimmäinen antaa sinulle mahdollisuuden muuttaa putken kulmaa valintasi mukaan, joten sen pitäisi liikkua vapaasti. Alla on opas suunnittelun tekemiseen.

Tarvitset:

  1. 2 kpl teräslevyjä, joiden pituus on enintään 300 mm ja paksuus 5-10 mm.
  1. 4 kpl teräskulmia, joissa hyllyt 50x50 mm.
  1. Valmistele puupohja, jonka paksuus on enintään 30 mm.
  1. Ota teräslevy ja kiinnitä se alapuolelle.
  1. Kiinnitä kulmat, joiden pituus on enintään 300 mm, rakenteen pohjaan.
  1. Hitsaa toinen teräslevy päälle.
  1. Tee siihen reikä - pora tai hitsaus, jonka halkaisija on suurempi kuin siihen asennetun ruuvin halkaisija. Pultin tehtävänä on tukea taivutettavaa materiaalia.
Valmiit valssauskoneet
  1. Kiinnitä kulmat ja ohjausrullat ylälevyyn suuntaamalla ne rakenteen sisäpuolelle.

Omalla kädellä tekemäsi putkiprofiilin taivutin mahdollistaa kaikkien profiilituotteiden kulman muuttamisen.

johtopäätös

Tässä artikkelissa opit, miten voit tehdä putken taivuttimen omin käsin vakioputkelle ja profiiliputkelle. Siitä kerrottiin kolmesta mallista, jotka voidaan tehdä itsenäisesti pienen rahamäärän takia. Niiden valinta riippuu ensinnäkin työkappaleen halkaisijasta ja sen määrästä, ja raaka-aineiden saatavuudella on tässä merkittävä rooli.

Tämän artikkelin video auttaa sinua löytämään lisätietoja tästä aiheesta.
