Miten tehdä korkki putkeen: 7 yksinkertaista vaihetta,

Maalaistalon teknisten järjestelmien normaaliin toimintaan sinun täytyy olla erilaisia ​​putkia, jotka kulkevat rakennuksen katolle. Ne ovat tärkeitä keittiön hupun, lämmityskattilan, takan ja niin edelleen toiminnan kannalta. Näiden rakenteiden suojelemiseksi ympäristön haitallisilta vaikutuksilta pääsee putken tuuletukseen ja lämmitykseen.

Suunnitteluominaisuudet

Suojaus sademäärästä

Savupiiput ja ilmanvaihtoputket on valmistettu korkealaatuisesta materiaalista ja erilaisista teknologisista vivahteista, jolloin vältetään halkeamien ja lastujen esiintyminen, mikä heikentää niiden teknisiä ominaisuuksia.

Rakenteen ylemmän pään kärsivät jatkuvasti sade, lumi ja tuuli, jotka tuhoavat vähitellen jopa luotettavimman muurauksen. Lisäksi raskaan suihkun aikana lieden tai takan sisään voi päästä pieniä määriä vettä, mikä saa polttoaineen kastumaan ja aiheuttaa savua.

Kun voimakas tuuli alkaa puhaltaa, savu ei myöskään pääse poistumaan savupiipusta ja alkaa kerääntyä sen sisään. Lisäksi kylmä ilma pääsee putken sisätilaan, joka alkaa lisätä kuumaa savua.

Tämän seurauksena työntövoima pienenee ja joissakin tapauksissa käänteinen prosessi voi alkaa - vetämällä savua tulipesään ja sen kautta olohuoneeseen.

Lippujen tyypit

Kaikkien edellä mainittujen ongelmien välttämiseksi savupiipun korkki on helppo tehdä omin käsin.

Sen avulla voit säästää vetoa tuulisella päivällä ja estää savupiipun ennenaikaisen tuhoutumisen saostumisen vaikutuksesta.

Tuulenpitävän rakenteen toimintaperiaate on seuraava:

• kuuma savu nousee korkin yläpuolelle;
• kylmän ilmalähteen, joka liukuu hupun ulkoreunoja pitkin, vetää kertyneen kuuman ilman, mikä mahdollistaa savupiipun vedon lisäämisen.

Tarkasteltavien osien valmistukseen käytettävä materiaali voi olla mikä tahansa metalli, joka ei syövytä.

Yleisimmin käytetyt:

• teräs suojattu polymeerikoostumuksella;
• alumiini;
• kupari;
• muu materiaali, jonka hinta ei ole kovin korkea.

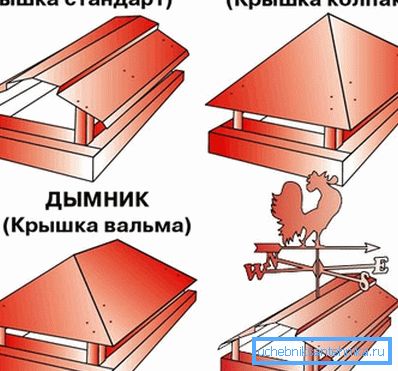

Myös monipuoliset ja niiden mallit:

• vakio suojakorkki, jossa on neljä sivua;
• sateenvarjo pyöreässä savupiipussa;

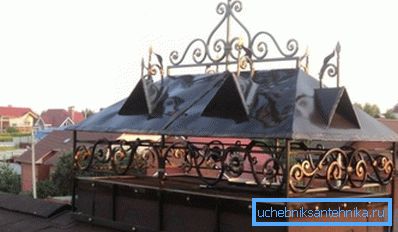

• korkki, jossa on puoliympyrän muotoinen yläosa, on yhdistetty hyvin klassisen eurooppalaisen tyylin kotelon ulkopuolelle;
• korkki, jossa on tasainen yläosa - käytetään silloin, kun talo on rakennettu moderniin tyyliin;
• tuuliputki siivillä - sen sijainnin muuttaminen tuulen vaikutuksen mukaan mahdollistaa tehokkaimman vetovoiman luomisen tuulen voimakkuudesta ja suunnasta riippumatta;
• hiekkapuhallus - tehokas alueilla, joille on tyypillistä suuri lunta talvella;
• flyogark avautuvalla kannella - voit puhdistaa savupiipun purkamatta suojakorkkia. (Katso myös artikkeli Liesi putki: ominaisuudet.)

Riippumattoman tuotannon yläraja

mitat

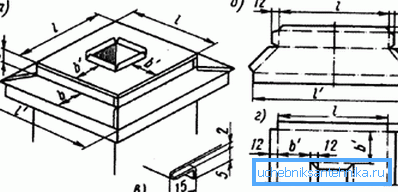

Savupiipun tai ilmanvaihdon korkki on valmistettava siten, että tämän rakenteen kaikki vaakasuorat pinnat suojataan sateelta ja lumelta. Siksi, jos savupiippu tehtiin laajenevalla ylhäällä, yläosan tulisi peittää se.

Seuraavat mitat on poistettava:

• putken ulomman osan pituus ja leveys;
• savun poistoaukon geometriset parametrit;
• etäisyys leveydestä savupiipun yläreunaan.

Kiinnitä huomiota! Valmis muotoilu on helppo laittaa savupiippuun. Siksi on välttämätöntä lisätä 5-10 mm saavutettuihin putken mittoihin rakentamisen aikana.

Kannen alareunassa olevat siivet tulisi tehdä siten, että ne peittävät kokonaan levityksen.

kokoonpano

Ennen kuin aloitat savupiipun kannen asennuksen, varmista, että sinulla on seuraavat työkalut ja materiaalit:

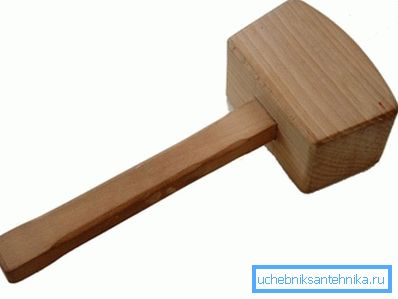

• puinen mallet;
• pieni vasara;
• pihdit;
• metallipalkki, jonka paksuus on 10 mm;
• sakset metallilevyjen leikkaamiseen;
• rivi;
• lyijykynä tai merkintä;
• 40 mm leveä ja 1-1,5 metriä pitkä metallikulma.

Ohjeita savupiipun kokoamiseen tekevät seitsemän peräkkäistä vaihetta:

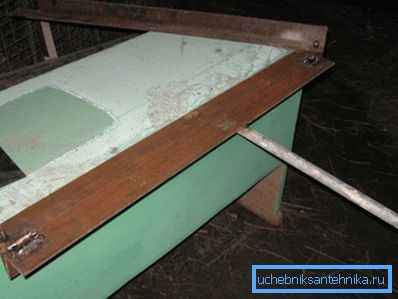

1. Ensin sinun on kiinnitettävä metallinurkkaus pöydän työreunaan, jota käytät. Se toimii metallilevyjen taivutuksen perustana.

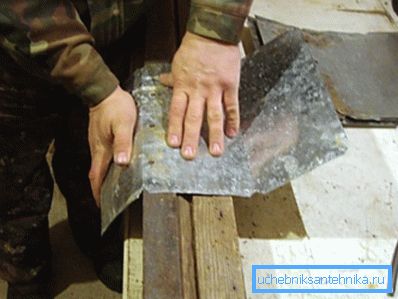

1. Pisara on taivutettu. Tämä on erikoisreuna, joka on noin 1 cm leveä, ja on parempi aloittaa työ levyn reunasta ja siirtyä vähitellen keskelle. Joten metalli ei liu'u pois. Taivuta kohde 45 asteen kulmaan. Tätä varten työkappale on asetettava aikaisemmin kiinnitettyyn kulmaan ja annettava sille haluttu muoto malletin avulla.
2. Työkappaleen yläosa on taivutettava toiselle puolelle 90 asteen kulmassa. Tämän reunan leveys on 2 cm.
3. Sitten samanlaisen järjestelmän mukaan levy taipuu keskiakselin linjaa pitkin.. Taivutuskulma riippuu tuulen korkin rakenteen tyypistä.

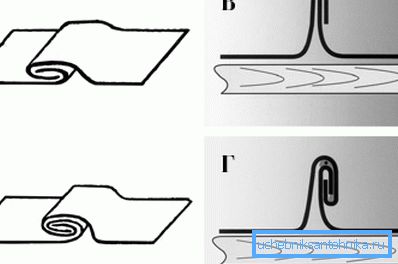

1. Sen jälkeen kaikki yksityiskohdat taittuvat. Tätä varten voit käyttää erikoistyökalua - ns. (Katso myös Brick Tube -artikkeli: ominaisuudet.)

1. Seuraava vaihe on kannen tekeminen. Sen reunat on taivutettu 15 mm: n etäisyydelle, minkä jälkeen se asennetaan korkkiin.
2. Sitten se on merkitty ja leikattu reikä, jonka mitat vastaavat savupiipun sisäosan geometrisia parametreja 20 mm. Niitä tarvitaan reunojen järjestämiseen kummallakin puolella. Niitä ei pidä taivuttaa alaspäin.

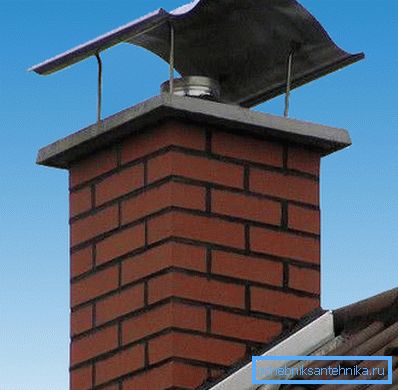

Tuloksena oleva huppu kiinnitetään uuni- tai tuuletusputkeen ankkuripulttien avulla.

Suuri asbestiputki

Tällaisen savupiipun suunnittelun ominaisuuksien ansiosta voit luoda ja asentaa yksinkertaisen, mutta kuitenkin tehokkaan korkin:

• asbestiputkeen on asennettu metallisylinteri, joka on kiinnitetty ruuveilla ja muttereilla;
• hänelle telineillä asennettujen metallikartioiden avulla, joiden pidennys on alaspäin.

Vihje! Niittien tai puoliautomaattisen hitsauksen avulla voidaan yhdistää osat yhteen.

johtopäätös

Suunnittelemalla ja asentamalla putken putken oikein, et suojaa vain savupiippua ja ilmanvaihtojärjestelmää kosteudelta ja lumelta, vaan myös pidentää putken käyttöikää. Yksityiskohtaisemmin tekniikkaverkkojen laitteesta on mahdollista oppia videosta tässä artikkelissa.
