Mitä ja miten tehdä kone profiiliputken taivuttamiseksi:
Asennettaessa erilaisia metallirakenteita muotoiltuista putkista voidaan tarvita kaareva osa. Taivutusprofiiliputkien suuren lujuuden takia on hyvin vaikea taivuttaa niitä, joten tätä toimintoa varten käytetään erityistä laitetta. Tässä artikkelissa tarkastellaan, miten koota manuaalinen kone profiiliputken taivuttamiseksi, mikä on riittävän hyvin kotitalouskäyttöön.
Laitteen suunnittelu
Toimintaperiaate
Kaikki profiiliputken taivutuslaitteet tarjoavat lempeän muodonmuutoksen, jolloin taivutuksen jälkeinen osa säilyttää lujuusominaisuutensa. Lisäksi laite mahdollistaa tietyn taivutussäteen.

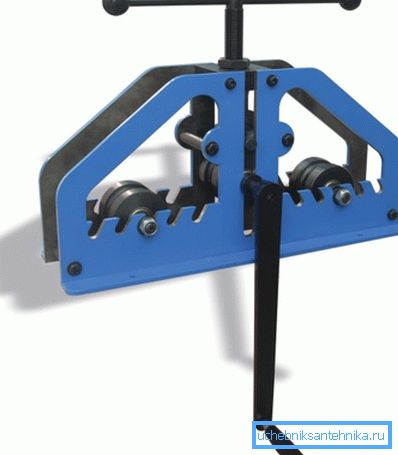

Tämän tyyppinen kone toimii kiertopuristimen periaatteella. Levyn pohja muodostaa kaksi rullaa. Ylempi laatta on kolmas rulla, joka sijaitsee keskellä kahden alemman välissä. Siksi tällaisia profiiliputken taivutuslaitteita kutsutaan myös kolmirullisiksi putkien taivuttimiksi putkien taivuttamiseksi.
Kahden alemman telan välinen etäisyys määrittää taivutussäteen. Lisäksi ne toimivat kuljettimena ja siirtävät osaa muodonmuutosvyöhykkeen läpi. Ylempi rumpu painaa osaa ja varmistaa sen taivutuksen.
Asetteluominaisuudet
Itse tehdyt koneet profiiliputken taivuttamiseksi ovat kahdenlaisia:
- Alempi syöttötela;
- Suosituimmat syötteet.

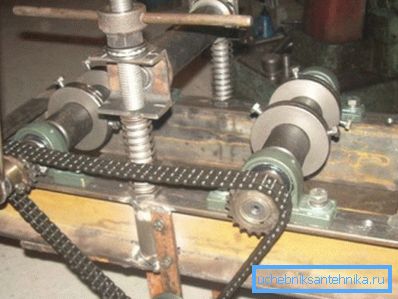

Ylösyöttöä käytetään käsikäyttöisissä putken taivuttimissa, koska se toteutetaan puristimella, so. kierteinen menetelmä. Alempi syöttö suoritetaan koneissa, joissa puristusvoima syntyy hydraulisella käyttölaitteella tai liittimellä.
Siten alempi syöttölaite on tehokkaampi ja tuottavampi. Sen toteutus on kuitenkin paljon monimutkaisempaa, joten jos laitetta käytetään kotitalouksien tarpeisiin, on tarkoituksenmukaista suorittaa kone, jolla profiiliputket taivutetaan omin käsin ylävara-syötön avulla.
On myös huomattava, että kuljetusrullien muoto vaikuttaa laitteen suorituskykyyn.
Se voi olla:
- Sileä - sylinterin muodossa;
- Profiili - sylinterin muodossa, jossa on urat putkelle.
Putkien profiloidut rullat pystyvät taivuttamaan useita osia kerralla yhdellä kulkulla, mikä on tärkeää metallirakenteiden massatuotannossa. Koska kotikoneiden käsittelynopeus ei ole niin tärkeä, ne on yleensä varustettu sileillä teloilla, joiden hinta on alhaisempi.
Koneen valmistus
Tärkeimmät solmut
Ennen kuin teet laitteen profiiliputken taivuttamiseksi omin käsin, kannattaa harkita sen tärkeimpiä elementtejä. Laite sisältää siis:
| sänky | Se on koko laitteen pohja, johon muut osat on liitetty. Yleensä se on suorakulmainen metallirakenne. |
| kuljetin | Koostuu rullatyypistä, jotka on kiinnitetty runkoon. |
| kannatin | Sisältää ylemmän rummun ohjaimia. |
| Yläakseli | Se on kiinnitetty metalliseen U-muotoiseen koteloon. |
| puristin | Ruuvataan kiinnikkeeseen ja kiinnitetään kotelon sijainti ylemmällä rummulla. |
Sängyn kokoonpano
Aloita koneen valmistus omilla käsillään sängyn kokoonpanolla. Pääsääntöisesti näihin tarkoituksiin käytetään neljää kanavaa, joista yhdensuuntaistopippi on koottu. Metallin kaikkien osien asennus tapahtuu sähköhitsauksella.
Kuljettimen kokoonpano
Kun sänky on valmis, voit siirtyä kuljettimen kokoonpanoon.
Työ tehdään tässä järjestyksessä:
- Ensimmäinen askel on valmistaa kaksi samanlaista videota. Löydät valmiita osia tai tilata ne kääntöliikkeessä.
- Sitten kiinnikkeet on hitsattava runkoon, johon rullat työnnetään.
- Seuraavaksi pultti asetetaan kunkin kiinnitysparin reikään, joka toimii telalla akselille. Akseli asetetaan pulttiin, jonka jälkeen akseli kiinnitetään mutterilla.

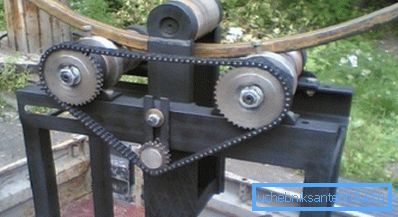

- Rullan toisella puolella ketjun hammaspyörät hitsataan.
- Telojen välissä on tarpeen asentaa ketjun kiristysjärjestelmä, joka on litteä kannatin, jossa on pieni rulla ja vaihde. Siirtämällä vaihteita ylös tai alas voit säätää ketjun jännitystä.
- Kuljettimessa tehdyn työn päätyttyä vipuun varustettu kahva tulisi hitsata johonkin telaan.
Vihje! On toivottavaa hankkia hammaspyöriä välittömästi ketjulla niin, että osien yhteensopimattomuudella ei ole ongelmia.
Puristinkokoonpano
Viimeinen työvaihe on puristimen kokoonpano, joka suoritetaan seuraavassa järjestyksessä:
- Ensinnäkin U-muotoisen kannattimen jalat, jotka koostuvat neljästä profiilista, hitsataan runkoon. Niiden välisen aukon tulisi olla 42-43 millimetriä.
- Sitten valmistetaan pieni U-muotoinen kiinnike, joka on hitsattu 40 mm: n profiilista. Rakenteen jalat ovat porattuja reikiä akselin akselille. Jalkojen korkeuden tulisi olla useita senttimetrejä suurempi kuin akselin halkaisija.
- Seuraavaksi koottu teline, jossa on rulla, on sijoitettava suurikannattimen jalkojen väliseen rakoon. Pienen pidikkeen tulisi liikkua vapaasti suuressa ylös / alas-suunnassa.
- Ylempi kiinnike on hitsattu suuren kannattimen jalkoihin, joiden keskellä on porattu reikä.
- Lisäksi tähän reikään hitsataan mutteri, johon ruuvi sitten ruuvataan. On toivottavaa kiinnittää naula alempaan kiinnikkeeseen, samalla kun varmistetaan vapaa pyöriminen. Tämä kiinnittää ylemmän rummun eri asentoon.
Vihje! Ennen kuin jatkat koneen valmistusta, on toivottavaa täydentää piirustusta, jolloin vältetään virheitä asennuksessa.
Tämä muotoilu on valmis. On huomattava, että koneet, jotka on valmistettu samalla tavalla profiiliputken taivuttamiseksi omin käsin, eivät ole huonompia kuin vastaavat, omistetut laitteet, joiden hinta on hyvin korkea.
johtopäätös
Ainakin vähän kokemusta metallin ja hitsauskoneen kanssa voit suorittaa itsenäisesti edellä mainitun laitteen. Tämän seurauksena tällainen kotitekoinen kone profiiliputken taivuttamiseksi mahdollistaa kaarevien osien saamisen, jotka voivat olla tarpeen erilaisissa kotitaloustarpeissa. Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
