Kuinka tehdä kone profiiliputken taivuttamiseksi omin käsin

Profiiliputket ovat laajalti käytetty materiaali, jota käytetään huonekalujen valmistukseen, erilaisten metallirakenteiden valmistukseen, sisustuksen koristeluun jne. Niiden ominaisuus on korkea taivutuslujuus, joka on hyvä, mutta mutkistaa merkittävästi taivutusprosessin tuottamaan kaarevan osan. Tämä ongelma voidaan kuitenkin ratkaista erityisen koneen avulla.

Jos joudut usein käsittelemään muotoiltuja putkia, niin tällaisen mekanismin on välttämättä hankittava. Tässä artikkelissa tarkastellaan, miten voit tehdä taivutuskoneen profiiliputkelle omin käsin, koska valmiiden laitteiden hinta on erittäin korkea.

Koneen valmistus

perusta

Ensi silmäyksellä saattaa tuntua siltä, ​​että tuotemerkin taivutuskoneiden kaltainen laite profiiliputkelle on hyvin vaikeaa. Henkilö, joka osaa käsitellä metallia ja hitsauslaitteita, on kuitenkin hyvin kykenevä. Tärkeintä - lähestyä työtä hitaasti ja vaiheittain.

Sen pitäisi alkaa kiinteän pohjan valmistuksessa - metallipöytä. Voit käyttää sitä metalliprofiilista tai muusta materiaalista. Tärkeintä on, että se on vakaa ja kestävä, muuten jopa hyvin toteutettu mekanismi on hyödytön.

Valmistusmekanismi

Kun pöytä on valmis, voit siirtyä itse mekanismin valmistukseen. Tätä varten sinun on ensin valmistettava kolme akselia, joka on osan taivutus. Akselit ovat paksuja metalli- teloja, joilla on välttämättä pyörimisakseli.

Ne voidaan tilata työpajasta tai etsiä myyntiä "kirpputoreilla". Kun nämä osat ovat valmiita, sinun tulee tehdä asiasta mekanismi ja täydentää kokoonpanoa.

Ohje on seuraava:

• Ensinnäkin on tarpeen leikata laitteen kotelo vähintään 5 mm: n paksuisesta metallilevystä, joka koostuu kahdesta trapezoidista, joiden väliin ovat akselit.
• Sitten tuloksena olevissa trapezoidisissa reikissä on oltava telojen akselit. Kaksi akselia tulisi sijaita pöydän yläpuolella ja kolmas yläpuolella, samalla etäisyydellä niistä.
• On pidettävä mielessä, että kahden alemman akselin välinen etäisyys määrittää taivutussäteen. Jos haluat tehdä kotitekoisen taivutuskoneen profiiliputkelle, se on monimutkainen ja sädettä voidaan säätää, joten sinun tarvitsee vain tehdä useita istuimia rullille, jolloin voit muuttaa niiden välistä etäisyyttä. Ylemmän rullan sijainti määrittää niiden putkien halkaisijan, joihin voit työskennellä, ja sen asento voidaan säätää myös kierretangolla, jonka ansiosta akseli voi liikkua ohjaimia pitkin ja samanaikaisesti olla kiinteästi kiinnitetty.
• Seuraavaksi sinun täytyy korjata kotelon yksityiskohdat työpöydällä. Tämä voidaan tehdä hitsaamalla tai pultimalla. Toisessa tapauksessa on tarpeen aikaansaada taivutetut korvat, joiden reiät ovat alhaalta. Runko-osien välinen etäisyys vastaa akselien leveyttä.
• Kun olet kiinnittänyt kotelon alustaan, sinun on asennettava loput osat..

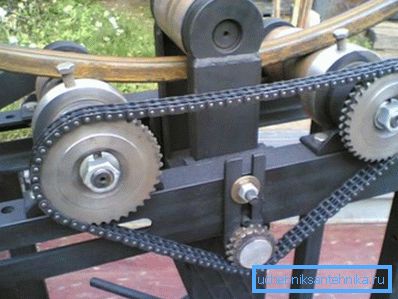

• Kun akselit asennetaan, on huolehdittava siitä, että vääntömomentti siirretään niihin.. Paras vaihtoehto on ketjujärjestelmä. Tätä varten sinun täytyy ostaa ketju, jossa on kolme hammaspyörää.

Alempiin akseleihin tulee asentaa kaksi hammaspyörää. Kolmas suorittaa kiristimen, joka sijaitsee kahden yläpyörän välissä.

• Sitten jompaankumpaan akseliin on kiinnitettävä kahva pyörimistä varten.

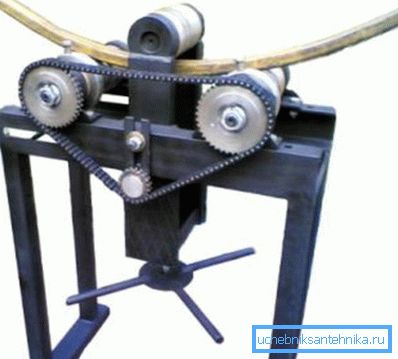

Nyt profiiliputken taivutuskone on valmis. Ainoastaan ​​ylemmän ja alemman akselin välinen profiili jää kokeilemaan ja kokeile tuotetta.

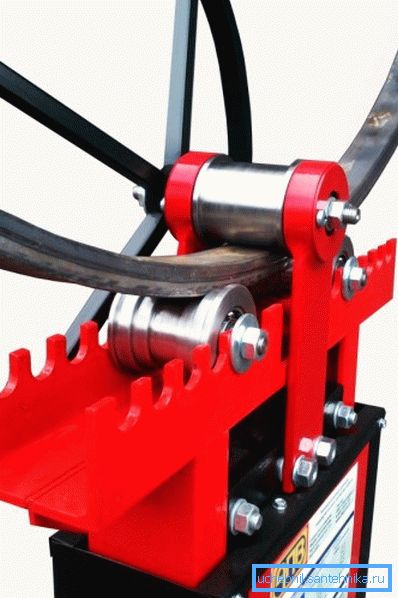

Jos kaikissa vaiheissa kaikki työt tehtiin virheettömästi, tuotteen toiminnallisuus ja suunnittelu vastaavat täysin alkuperäistä konetta. Huolimatta kaikista osien hankintaan tarvittavista kustannuksista huolimatta tällaisen koneen hinta on suhteellisen alhaisempi kuin valmiiden laitteiden hinta. (Katso myös artikkeli Putkilinjojen putkilinjat: ominaisuudet.)

Yksinkertaisen suunnittelun tekeminen

Jos sinulla ei ole mahdollisuutta tai aikaa suorittaa täysimittainen kone edellä kuvatun järjestelmän mukaisesti, tässä tapauksessa on yksinkertaisempi vaihtoehto. Tämän mallin laitteelle tarvitaan:

Vihje! Jos betonilaattaa ei ole, voit kaataa betonialusta itse ja odota, kunnes se kovettuu.

Tällaisen rakenteen suorittaminen on hyvin yksinkertaista:

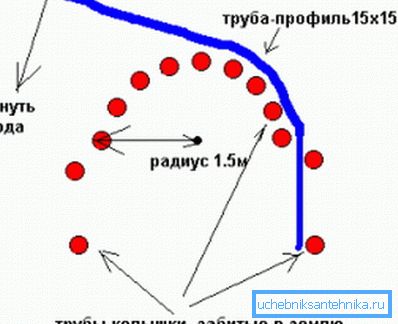

• Ensinnäkin sen perusteella, että on tarpeen tehdä taivutussäde.
• Sitten taivutusviivaa pitkin täytyy tehdä 10 reikää samalla etäisyydellä toisistaan.
• Lisäksi rei'issä on tarpeen kiinnittää metallitapit (jos pohja kaadetaan, tapit voidaan betonoida).
• Kahdessa äärimmäisessä nastassa on tarpeen suorittaa putken kiinnitysmekanismi - tämä voi olla lähellä ylimääräistä nastaa, koukun kiinnittämistä tai jotain muuta.

Suunnittelu on siis valmis. Jos haluat taivuttaa profiilia, sinun täytyy kiinnittää sen pää äärimmäiseen tapiin ja taivuta hitaasti muiden telineiden ympärille. Kun osa on telakoitu viimeisen tapin kanssa, se on kiinnitettävä ja jätettävä tällaiseen muotoon jonkin aikaa.

Vihje! Jotta putki olisi helpompi taivuttaa, se on ensin lämmitettävä.

johtopäätös

Kone on helppo tehdä profiiliputkien taivuttamiseksi, jolla on jonkin verran taitoja työskennellä metallin kanssa. Ainoa asia, jonka sinun on käytettävä osiin, joita ei voida tehdä itsenäisesti. Jos sinulla ei ole tarvetta jatkuvaan putken taivutukseen, voit tehdä yksinkertaisemman suunnittelun, joka vie paljon vähemmän aikaa ja rahaa valmistukseen, vaikka se vaatii paljon enemmän työtä taivuttamaan profiilia.

Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
