Kiinnikkeet pvc-putkien ja muiden kiinnitystapojen

05-06-2018
Välineet

Muoviputkijärjestelmien asennuksessa ei ainakaan itse materiaalin laatu ole kovin tärkeää, vaan myös kiinnikkeiden oikea valinta, mikä takaa luotettavan putken tehokkaan ja luotettavan toiminnan. Tässä artikkelissa käsitellään erilaisia ​​PVC-putkista valmistettuja kiinnitystapoja ja moottoriteiden asennusta, joiden toteuttamiseen voidaan käyttää GOST 24137 80 -standardin mukaisia ​​putkien kiinnikkeitä ja kiinnikkeitä.

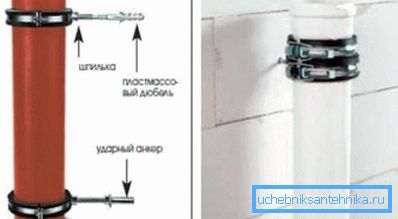

Putken kiinnitys

Kiinnittimien tyypit polyvinyylikloridista valmistetuille tuotteille

Putkilinjan kiinnitysprosessi asennuksen aikana ei edellytä erikoislaitteiden hankkimista.

PVC-materiaalien luotettavan ja laadukkaan kiinnityksen aikaansaamiseksi putkilinjan reitityksen yhteydessä käytetään seuraavaa tyyppiä olevien putkien pidikkeitä:

  • Muoviset pidikkeet;
  • Asennuskiinnike.

Asennusvaihe

Kiinnityselementtien asentaminen itsellesi edellyttää tiettyjen sääntöjen noudattamista putkilinjan tehokkaan ja pitkän aikavälin toiminnan varmistamiseksi. Valtatien poikkeamien välttämiseksi on välttämätöntä pitää tiukasti kiinni kiinnittimien välisestä suositellusta etäisyydestä. (Katso myös artikkeli Kytkimet putkille: ominaisuudet.)

Tekniset määräykset ja määräykset edellyttävät, että kiinnitysputkien kiinnikkeet ja kiinnittimet on sijoitettava seuraavasti:

  1. Asennusväli pienille halkaisijalle tarkoitetuille putkille (enintään 20 mm):
    • Kylmän ympäristön käyttöjärjestelmä - 80 cm;
    • Moottoritien kuuma vesi (yli 60 astetta) - 65 cm;
    • Putkilinjan asentamiseksi halkaisijaltaan 40 mm, kiinnittimien välinen pituus tulee olla 95 cm kuumaa vettä varten ja 110 kylmää vettä varten;
    • Suuren halkaisijan omaavat, halkaisijaltaan 110 mm: n linjat on kiinnitetty 185 cm: n etäisyydellä oleviin elementteihin kylmän nesteen kuljettamiseen ja 160 cm: n kuuman veden siirtämiseen.

    Kiinnitys

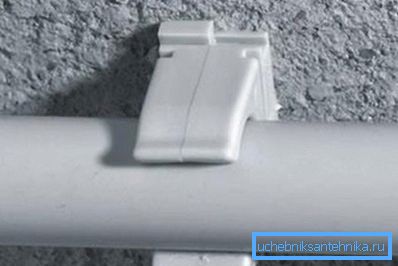

    Leikkeiden käyttäminen

    Putkipihdit polyvinyylikloridiputkille valmistetaan nailon-tekniikalla.

    Juuri tällainen lisäaine antaa tuotteelle mahdollisuuden antaa tärkeitä suorituskykyominaisuuksia, kuten:

    • Lisääntynyt lämpöstabiilikerroin;
    • Suuri lujuus, kestää mekaanisen tyypin vaikutuksia;
    • Helppo ja helppo asentaa;
    • Matala hinta.

    Tuotteet, kuten leikkeet, ovat saatavilla markkinoilla suuressa koossa, joten voit valita sopivimman eri halkaisijaltaan putkien kiinnittämiseen. Tämän tyyppisten elementtien luotettavan kiinnityksen aikaansaamiseksi valitaan niin, että sisähalkaisija vastaa tarkasti putken ulkohalkaisijaa.

    Kiinnityspistokkeiden pidikkeet antavat ne aksiaaliliikkeelle laajennuksen aikana lämpötilan noustessa. Tästä syystä niitä käytetään useimmiten, kun luodaan kuuman veden tai lämmitysjärjestelmien kuljetusjärjestelmää.

    Neuvoston. Jos joudut asentamaan useita putkilinjoja lähellä toisiaan kiinnittämistä varten seinään, voit esimerkiksi käyttää kaksoisnappeja.

    Käytä kiinnikkeitä

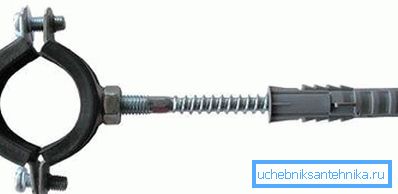

    Kuva on yleisin tyyppi.

    Jos viestintäjärjestelmä luodaan suurten läpimittojen materiaaleista massojen kuljettamiseksi vakavalla painolla, on parempi käyttää ei muovisia pidikkeitä, vaan puristimia. Rakenteellisesti tällainen tuote on tavanomainen ruuvityyppi, jonka sisällä on huolellisesti asetettu kumitiiviste.

    Tämäntyyppinen elementti sallii järjestelmän värähtelyn kompensoinnin prosessissa, jossa kuljetetaan suuria väliaineita. Se johtuu siitä, että verkoston vakavissa ja merkittävissä vaihteluissa pystyt pitämään kunkin osionsa turvallisesti paikallaan.

    Kiinnikkeet PVC-putkien kiinnittämiseen valmistetaan tyynyillä ja erikoisnastalla. Markkinoilla on sekä muovi- että teräsputkikiinnitys.

    Huolimatta siitä, että kiinnittäminen tällaisten elementtien avulla katsotaan melko jäykäksi, kun pyritään kiinnittämään huomiota järjestelmän vahvistamiseen, saat seuraavat tulokset:

    • Putkilinjan jäykkä kiinnitys, joka saavutetaan vain, kun kaikki ruuvit kiristetään. Tämän ominaisuuden avulla voit käyttää kiinnikkeitä järjestelmän kiinnittämiseksi siirtymän minimoimiseksi;
    • Floating mount PVC-tuotteille. Jos kiinnittimiä ei ole tarpeeksi kiristetty, on pieni aukko, joka mahdollistaa putkilinjan vapaan liikkeen. Tämäntyyppinen asennus voi olla tarpeen työympäristön lämpötilanvaihteluissa.

    Tyypit puristimet

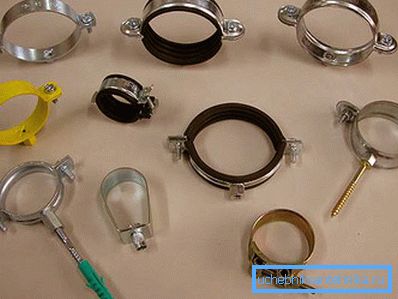

    kiinnittimet

    Seuraavassa muodossa on puristimia:

    1. Kaapeliliitokset. Tällaisia ​​melko yksinkertaisia ​​tuotteita kutsutaan myös puristimiksi. Valmistajat toimittavat ne sisäpuolella oleville kiinnikkeille. Niitä käytetään kaapeleiden kiinnittämiseen ja kiinnittämiseen eri pintoihin, sekä pysty- että vaakasuoraan. Tällaiset tasoitteet on valmistettu polyamidista, joka on kestävä polymeeri;
    2. Putkikiinnikkeet. Putkien kiinnittämisen paino on suurin, koska tee ne teräksestä. Ne koostuvat kahdesta osasta, jotka on pultattu yhteen. Asennuksen luotettavuus ja tiiviys takaavat kumin tiivisteen tuotteen sisäpuolelle, mutta siinä on vaihtoehtoja;
    3. Rakennusliittimet putkien kiinnitykseen käytetään rakennustelineiden muodostamista. Niillä on kadehdittava kestävyys ja ne eivät voi ainoastaan ​​liittää telineiden yksityiskohdat vaan myös kiinnittää ne laakeripintoihin;
    4. Vyö tai mato käytetään putkien ja letkujen liittämiseen sekä kiinnitykseen seiniin ja kattoihin.

    Kiinnitä huomiota! Kiinnitysfunktion lisäksi ruuvikiinnittimet mahdollistavat letkujen tiiviyden.

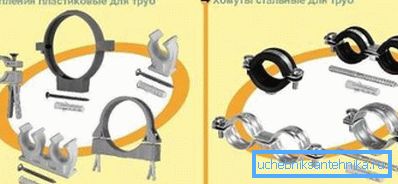

    Materiaaliluokitus

    Tyypin mukaan luokittelun lisäksi tällaiset kiinnikkeet luokitellaan sen mukaan, mistä materiaalista ne valmistetaan:

    1. metalli;
    2. Muovia.

    Kiinnittimien järjestys puristimilla

    Käyttämällä tällaisia ​​tuotteita puristimena kiinnitysputkien 110 kiinnittämiseksi tai eri kokoisia asennuksen aikana, on mahdollista suorittaa kaikki putken kiinnitystyöt melko nopeasti.

    Tätä varten on suoritettava seuraavat vaiheittaiset ohjeet:

    1. Ensinnäkin koko tie on merkittävä.

    Neuvoston. Tässä vaiheessa ei saa unohtaa, että viemärijärjestelmä on sijoitettu kulmaan. Jos olet asentamassa vesijärjestelmää lämmittämättömiin huoneisiin, sinun on asennettava myös rinne, jotta vältetään veden pysähtyminen ja kertyminen.

    1. Reitin asentamispaikassa on kiinnitettävä kiinnittimien sijainnit ottaen huomioon niiden väliset sallitut etäisyydet;
    2. Porausreiät porojen asennuspaikoille;
    3. Käyttämällä vasaraa ja ruuvimeisseliä, sinun on kiinnitettävä kiristimet paikkoihin, jotka on aiemmin merkitty ja porattu;
    4. Loppuvaiheessa putket asetetaan kiristimiin ja kiristetään vaadittuun tasoon.

    Lopuksi

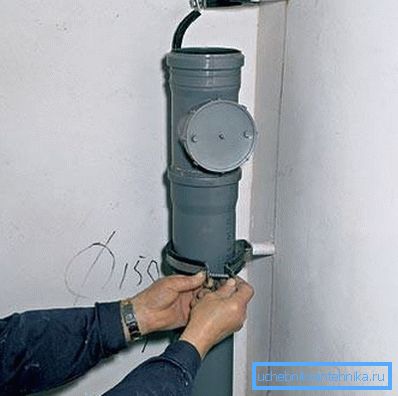

    Kiinnitysprosessi

    Käyttämällä tuotteita, kuten leikkeitä ja kiinnikkeitä, voit asentaa putkilinjan itsenäisesti ja melko nopeasti ilman erityistä työkalua ja ilman erikoisosaamista.

    Niin, tällä tavoin kiinnitetyt putket suorittavat kaikki niille osoitetut toiminnot pitkään ilman ongelmia. Tässä artikkelissa oleva video kertoo vielä enemmän PVC-kiinnikkeiden valmistuksesta.
