Käytämme laitetta polypropeeniputkien hitsaukseen

Jos et kiinnitä valmistajaan, kysymykseen siitä, miten valita polypropeeniputkien hitsauskone, voidaan vastata yhdellä sanalla - ammattimainen, tämä on sellainen juotin, jossa on termostaatin läsnäolo ja kitti sisältää teflonilla päällystettyjä kärkiä.

Mutta jälleen kerran tällainen työkalu on melko kallista (paljon riippuu brändistä), ja jopa erittäin hyvät mestarit pääsevät joskus tavallisiin suuttimiin, koska tämä ei millään tavalla vaikuta lopputulokseen. Puhumme kuitenkin tästä yksityiskohtaisemmin, jotta voit itse tehdä valinnan ja tarjota teille myös aihepiirikohtaisen esittelyn tässä artikkelissa.

Polypropeeniputkien hitsaus

Yleiskatsaus juotinraudoista ja suuttimista

Huom. Juottimella varustetut osat toimitetaan tavallisesti kolmesta tai useammasta eri kokoisille putkille suunnitelluista suuttimista. Vähimmäisjoukko koostuu kahdesta tai kolmesta kärjestä polypropeenille 20 mm, 25 mm ja 32 mm, mutta usein ne ovat enemmän. Lisäksi on olemassa suuttimia putkille, joiden ulkoinen osa on 16 mm.

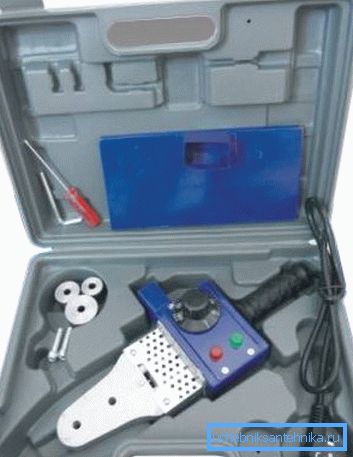

• Sähkölaitteella polypropeeniputkien TEMP PPT-1200 juottamiseksi on jaksoittainen lämmitystyyppi, eli lämmityksen lämpötila, keula keula ohjataan termostaatilla, jossa suurin lämmitys on 300 ºC.. Juotoskoneet 1200W, joka soveltuu hyvin kodin johdotukseen automaattisella sulakkeella 16A. Suuttimet, jotka toimitetaan täydellisinä, tavallisina, ilman teflonpinnoitetta.
• Laite toimii 220 V: n verkkovirralla ja lämmittää haluttuun rajaan noin 10 minuutissa, jos ympäristön lämpötila on vähintään 18-22?. Sarja sisältää myös kuusiokoloavaimen (suuttimien kiinnittämistä varten), ruuvimeisseli ja 3 suutinta, jotka tulevat metallikoteloon.

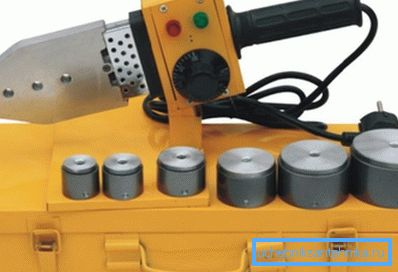

• Sähköyksiköllä polypropeenin PROTON PPT-1200 hitsauksessa on jaksoittainen lämmitys, eli lämmityksen lämpötila, laitteen keula ohjataan termostaatilla, jossa suurin lämmitys on 300 ºC.. Juotoskoneet 1200W, joka soveltuu hyvin kodin johdotukseen automaattisella sulakkeella 16A. Pakkauksessa olevat suuttimet ovat säännöllisiä, ilman teflonpinnoitetta, mutta niiden lukumäärä kasvaa tässä 6 kappaleeseen.
• Laite toimii 220 V: n verkkovirralla ja lämmittää haluttuun rajaan noin 10 minuutissa, jos ympäristön lämpötila on vähintään 18-22?. Sarja sisältää myös kuusiokoloavaimen (suuttimien kiinnittämiseen), ruuvimeisselin ja 6 suutinta (20, 25, 32, 40, 63 mm), jotka tulevat metallikoteloon.

• Polypropeeniputkien sähköinen juotoslaite FORTE WP-6318: ssa on jaksollinen lämmitystyyppi, eli lämmityksen lämpötila, yksikön etuosa on säädetty termostaatilla, jossa suurin lämmitys on 300 ° C. Juotosraudan teho on 1800 W, joka soveltuu hyvin kodin johdotukseen automaattisella 16A: n sulakkeella. Suuttimet, jotka toimitetaan pakkauksessa, normaali, ilman teflonpinnoitetta, numero 3 kpl.
• Laite toimii 220 V: n verkkovirralla ja lämmittää haluttuun rajaan noin 15 minuutissa, jos ympäristön lämpötila on vähintään 18-22 ° C. Sarja sisältää myös kuusiokoloavaimen (suuttimien kiinnittämistä varten), ruuvimeisseli ja 3 suutinta, jotka tulevat metallikoteloon. Kaikkien laitteiden massa 4000g.

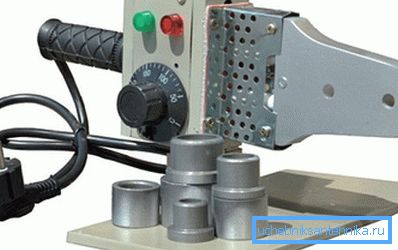

• Hitsauskoneen budjettiversio, tämä on BRIGADIER 86-001, jossa on jaksollinen lämmitystyyppi, eli lämmityksen lämpötila, laitteen etuosaa ohjaa termostaatti, jossa suurin lämmitys on 300 ºC.. Juotosraudan teho on vain 800 W, joka soveltuu hyvin kodin johdotukseen automaattisella 16A: n sulakkeella. Suuttimet, jotka toimitetaan pakkauksessa, normaali, ilman teflonpinnoitetta, numero 3 kpl.
• Laite toimii 220 V: n verkkovirralla ja lämmittää haluttuun rajaan noin 15 minuutissa, jos ympäristön lämpötila on vähintään 18-22 ° C. Sarja sisältää myös kuusiokoloavaimen (suuttimien kiinnittämiseen), ruuvimeisselin ja 3 suutinta (20, 25, 32 mm), joka toimitetaan metallikotelossa.

• Polyuretaanista STURM TW-7218 tehtyjen putkien hitsaukseen tarkoitetuilla sähkölaitteilla on määräaikainen lämmitys, eli lämmityksen lämpötila, keula keula ohjataan termostaatilla, jossa suurin lämmitys on 300 ºC.. Juotosraudan teho on 1800 W, joka soveltuu hyvin kodin johdotukseen automaattisella 16A: n sulakkeella. Pakkauksen mukana tulevilla suuttimilla on teflonpinnoite.
• Laite toimii 220 V: n verkkovirralla ja lämmittää haluttuun rajaan noin 10 minuutissa, jos ympäristön lämpötila on vähintään 18-22?. Sarja sisältää myös kuusioavainruuvitaltan ja 3 suutinta (20, 25, 32 mm), jotka ovat metallikotelossa. Sarjan massa on vain 1100 g

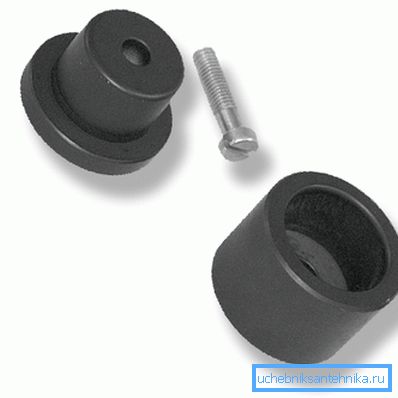

• Yläkuvassa näkyvä suutin on valmistettu alumiiniseoksesta ja siinä on korkealaatuinen teflonpinnoite työpinnalle, jonka avulla voit tarttua polypropeeniin (PPR) pintaan eikä polttaa, johon liittyy haju. Parillisia kärjiä käytetään polyfuusio- juottamiseen ja niitä käytetään yhdessä litteiden juottimien kanssa.

• Tämäntyyppinen suutin, mitä näet ylhäältä valokuvasta, on valmistettu alumiiniseoksesta ja siinä on korkealaatuinen teflonpinnoite työpinnalle, jonka avulla voit tarttua polypropeeniin (PPR) pintaan eikä polttaa, johon liittyy haju. Kovettumattomia kärjiä käytetään polyfuusio- juottamiseen ja niitä käytetään yhdessä juottimen kanssa, jossa sauvassa on sylinterin muoto.

Juotostyö

Riippumatta siitä, miten juotin käytetään, sinun on ensin valmisteltava putket ja liittimet töihin, puhdistettava ne pölystä, liasta ja rasvasta, ja jos ne saavat vettä, ne tulee pyyhkiä tai kuivata. Lisäksi sinun tulee päättää polypropeeniputken tyypistä, joka voidaan vahvistaa (kuuma) tai kiinteäseinäinen (kylmä).

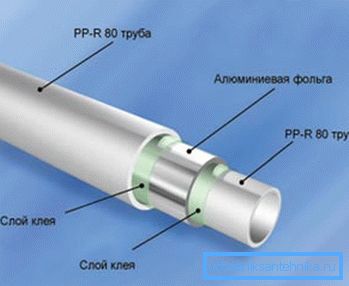

Huom. Vahvistavana kerroksena voidaan käyttää alumiinifoliota tai lasikuitua, ja vaikka toisen vaihtoehdon hinta on korkeampi, ja ohjeiden mukaan PPR: n tulisi kestää jopa 150? C (jossa on jopa 90 ° C: n kalvo), ei ole paljon eroa tekniikan kannalta.

Asia on, että lämmitys- tai kuumavesijärjestelmässä on harvoin kantaja, jonka lämpötila on yli 80 °, ja jos näin tapahtuu, putkella ei ole aikaa deformoitua, ja vahvistuksen pääasiallinen tarkoitus on juuri tämä suoja.

Tärkein ero kuumien putkien välillä on se, miten tiivistyskerros on lähellä pintaa - jos se on lähellä, polypropeeni poistetaan hitsauksen aikana, jolloin foliot altistuvat, joten liitoksen laatu heikkenee.

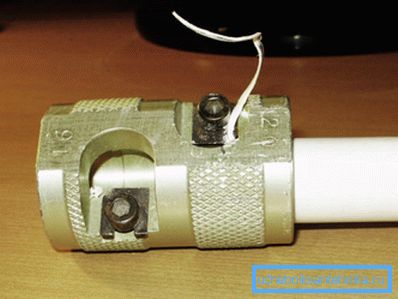

Siksi juotostöitä koskevat ohjeet suosittelevat tämän kerroksen poistamista, mutta se on erittäin hankalaa tehdä veitsellä ja tätä varten ne käyttävät erityistä leikkauslaitetta strippaukseen, jota kutsutaan myös parranajokoneeksi. Kierrät värinän yksinkertaisesti putken päähän, pienentämällä sen ulkohalkaisijaa samalla poistamalla kalvo ja altistamalla polypropeenin pohjakerros.

Huom. Lähes kaikki LVI-asennukseen ja lämmitykseen osallistuvat käsityöläiset yrittävät välttää PPR: n läheisyydessä sijaitsevan folion. Pään käsitteleminen värähtelyllä vie jonkin aikaa jokaisessa nivelessä, sitäkin pidemmälle, koska on hyvin hankalaa suorittaa leikkauksia lyhyillä kappaleilla, ja joskus se on yksinkertaisesti mahdotonta.

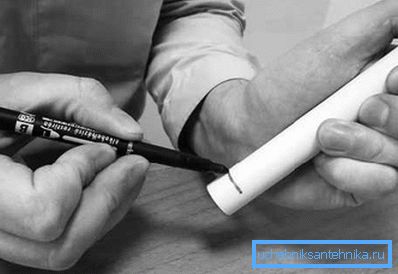

Niin, että kun kiinnität liitosmallit sujuvasti 45 asteen kulmaan? ja sen pyöriminen täsmälleen vastasi tarkoitusta, on tarpeen tehdä merkintä, ja tähän tarkoitukseen riittää, että putkelle asetetaan merkkejä ja kiinnitetään merkkiin tai lyijykynään, joka on samanaikainen liitettäessä. Lisäksi merkintää tarvitaan, kun leikataan PPR: n pituus, sekä ilmoitettava syvyys, jolla putki uppoaa kuumaan suuttimeen.

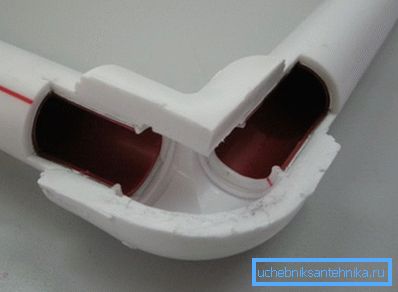

On olemassa todellinen vaara, että juottamisen yhteydessä liitoksen sisäinen halkaisija pienenee, mikä johtaa vesijohdon läpäisevyyden vähenemiseen tai jopa sen häviämiseen. Tämä johtuu siitä, että pää menee liian syvälle kuumaan suuttimeen ja sen jälkeen, kun se ajetaan sovittimeen, se menee myös pidemmälle kuin on tarpeen, mutta koska se on kuuma, se alkaa tasaantua ja aiheuttaa ruuhkautumisen.

Siksi, kun lämmität putken reunaa, ole varovainen - sen pään tulisi mennä kuumaan suuttimeen enintään 10-15 mm - niin putkilinjan juoksevuus säilyy täysin.

Juotinjohdon termostaatissa suurin kytkentämerkki on pääsääntöisesti 300 ° C ja tämä lämpötila riittää toimimaan jopa pienellä pakkasella, mutta tämä ei tarkoita, että tämän parametrin tulisi olla vakio.

Olisi ohjattava huoneen huoneenlämpötilasta - 19-22 ° C, ja tällaisissa tapauksissa kytkimen säätönupilla tulisi olla noin 280 ° C, hyvin, ja jos työskentelet kesällä ja lämpöhuoneessa, siirrä kahva 270 ° C: een.

Tällaiset tilat ovat optimaalisia hitsauksen aikana PPR: n aikana, ja 300 ºC: n asentoa tulisi käyttää vain kylmässä huoneessa tai ulkona, kylmänä vuodenaikana sekä tuulisessa säässä.

Nyt siirrymme putken hitsaukseen sovittimella (niiden on läpäistävä halkaisijaltaan) ja materiaalin valmistamisen ja merkitsemisen jälkeen lämmitämme laitetta, joka mallista riippuen valitsee halutun lämpötilan 10-15 minuuttiin.

Suutin on kiinnitettävä jo ennen kuin juotin on kytketty verkkoon - se on paljon helpompaa tehdä kylmässä tilassa, ja jos joudut työskentelemään eri putken halkaisijoilla (pienennysliittimien kautta), molemmat suuttimet on kiinnitettävä samanaikaisesti - kaikki merkit ja hitsauslaitteet laskettu.

Mahdollisuuksien mukaan on kätevintä tehdä työ, istuen pienellä ulosteella, astumalla juottimella jalkojesi kanssa niin, että laite itse ei liiku, mutta tämä on mahdollista vain yksittäisiä lohkoja koottaessa - tulevaisuudessa tällainen työ on tehtävä painon mukaan.

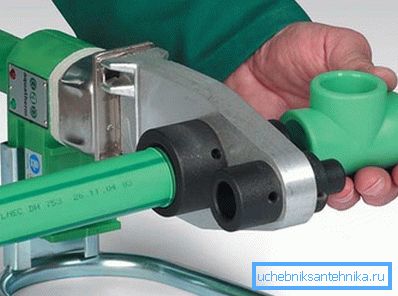

Asenna putki siten toiselle puolelle, ja toisaalta asenna ja paina ne haluttuun syvyyteen ja aseta sitten tässä asennossa 5-6 sekuntia niin, että polypropeeni lämpenee hyvin. Sitten ammutaan molemmat puolet samanaikaisesti ja viipymättä, pusku ne haluttuun asentoon, tarkentamalla etukäteen asetettuja tarroja, ja säilyttäkää 5-6 sekuntia kiinteässä asennossa.

Vesihuollon asentaminen on paljon helpompaa valmistaa yksittäisiä lohkoja, jotka hitsataan erikseen, kuten ylätilasta näkyy, minkä jälkeen ne juotetaan yhteen järjestelmään.

Koska itse juotin on melko kevyt, keskimäärin 1,5-2 kg, yksi henkilö voi käsitellä tällaista työtä pitämällä konetta toisessa kädessä ja hitsattua yksikköä toisessa. Mutta suurten lohkojen yhdistämiseksi tarvitaan jonkin verran kokemusta, joten niiden koot olisi rajoitettava ainakin aluksi.

johtopäätös

Jotta voidaan leikata polypropeeniputki omilla käsillään, käytä erityisiä saksia (tämä voidaan tehdä myös hakasahalla, mutta sen jälkeen jäävät). Saksilla ei ole myöskään viimeistä merkitystä - hyvä giljotiini leikkaa tasaisesti, mutta jos siinä on leikkiä tai taivutettu, niin tämä ei tapahdu (katso myös artikkelissa polypropeeniputket talon vesihuoltoon).
