Vesipumput kotitalouksille: suosittujen mallien katsaus

26-06-2018
Ulkoiset jätevedet

Kotitalouksien LVI-vesipumput ovat välttämättömiä nesteen jatkuvan kiertämisen ja tarvittavan paineen tason varmistamiseksi koko alueen vesihuoltojärjestelmässä. Siksi tämän laitteen valintaa on tarkasteltava asianmukaisesti.

Katsokaamme sen lajikkeita ja pääpiirteitä.

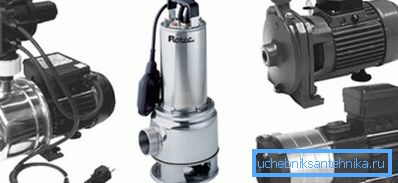

Valikoima maakohtaista pumppauslaitetta

tyypit

Niinpä aletaan tutustua:

sukellusvene

Kuva upotettavasta keskipakopumpusta

Sukelluskelpoiset koneet voivat olla pyörreitä, keskipakoja ja matoja. Suuren käytännöllisyytensä vuoksi keskipakokoneet ovat yleisimpiä, harkitsemme niitä:

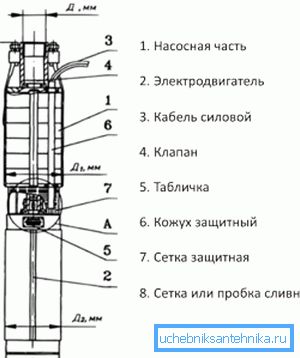

Laitteen upotettavan laitteen kaavio
Merkintä kuvassa nimi
1 Pumpun osa
2 Sähkömoottori
3 Virtakaapeli
4 venttiili
5 levy
6 Suojakotelo
7 Suojaverkko
8 Verkko tai tyhjennystulppa

Nämä mallit upotetaan suoraan kaivon pohjaan, josta ne toimittavat nestettä järjestelmään.

edut:

  • Kohtuullinen hinta.
  • Korkea teho ja suorituskyky. Nämä mallit ovat ihanteellisia artesian kaivojen huollossa.
  • Pieni halkaisija, joka mahdollistaa kapean kaivon poraus.
  • Helppokäyttöisyys omin käsin.
  • Pitkä käyttöaika hankauselementtien puutteen vuoksi.

Haittana on korjaustöiden vaikeus, joka liittyy tarpeeseen nostaa laite suuresta syvyydestä.

liitäntä:

  • Liitä virtajohto, letku ja teräskaapeli laitteeseen.

Vihje: On suositeltavaa kytkeä liitetyt elementit yhteen teippiin, jossa on rakennusnauha. Tämä yksinkertaistaa upottamista ja sitä seuraavaa nousua.

  • Upota kaivon pohjaan.
  • Kiinnitä kaapeli kärkeen.

Puolisukellus

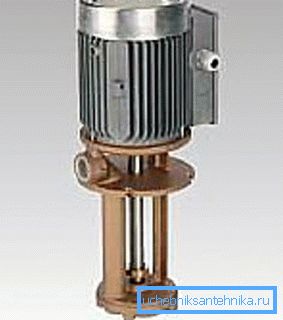

Pumppu puoliksi upotettavaan kotitalouksiin

Nämä pumput ovat upotettavien ja pintamallien välissä. Ne ovat huonommat kuin tekniset ominaisuudet eivätkä pysty suorittamaan erikoistuneita tehtäviä, mutta niillä on useita etuja, jotka tekevät niistä helpompia työskennellessään pienten, hyvin kaivojen kanssa.

nimittäin:

  • Helppokäyttöinen huolto. Loppujen lopuksi tämä laite ei vaadi täydellistä upottamista.
  • Täydellinen tiivistys ei ole tarpeen.

Yhteys näyttää melkein samalta kuin edellisessä versiossa, eikä sen tarvitse vain kastaa laitteen yläosaa.

Pumppuasema

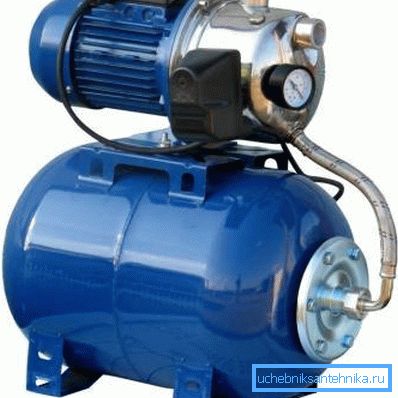

Näyte pumppausasema

Tämän vaihtoehdon pääasiallinen konkreettinen ero on hydroakumulaattorin läsnäolo, joka mahdollistaa veden keräämisen edelleen kuljettamiseen saantipaikkoihin. Useimmissa tapauksissa muiden naosien lisäksi sinun on asennettava tällainen yksikkö joka tapauksessa. Tämä laite on asennettu erikoisvarustettuun kelluvaan tai kellariin.

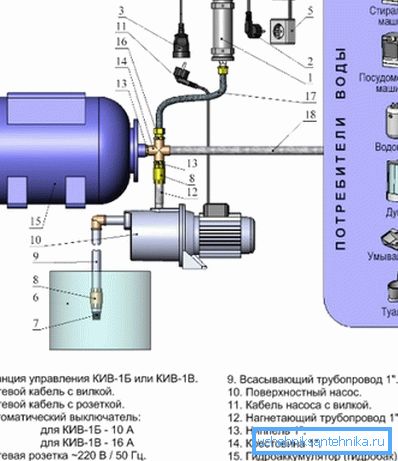

Kaavio laitteesta ja vesipumppuaseman liitännästä
Merkintä kuvassa nimi
1 Huoltoasema
2 Verkkokaapeli pistokkeella
3 Verkkokaapeli pistorasiaan
4 Katkaisija
5 Virtalähde
6 Vesilähde
7 Syöttösuodatin
8 Tarkista venttiili
9 Imuputki
10 Pintapumppu
11 Pumpun kaapeli pistokkeella
12 Ruiskutusputki
13 nänni
14 ylitys
15 hydrauliakkumulaattorin
16 Nänni siirtyminen
17 Joustava eyeliner
18 Putkilinja vedenottopisteisiin

etuja:

  • Täysi automaatio. Automaatioohjauksen olemassaolon vuoksi aseman toimintaa ei tarvita, mikä yksinkertaistaa huomattavasti sen toimintaa.
  • Tarpeellinen paineen taso vesijärjestelmässä, joka tarvitaan monien LVI-laitteiden toimintaan.
  • Veden vasaran poistaminen. Rakenteensa erityispiirteistä johtuen ne takaavat nesteen tasaisen virtauksen, mikä lisää koko vesijärjestelmän käyttöikää.
  • Kyky työskennellä ilman sähköä. Jos onnettomuus tapahtuu voimalaitoksessa tai johtimen rikkoutuessa, vesi jatkaa virtausta jonkin aikaa, kunnes vesikapasiteetti on tyhjä.
  • Lisää pumpun käyttöaikaa, koska sen sulkeumien ja sulkemisten määrä vähenee.
  • Yksinkertaiset ohjeet vesijärjestelmän liittämiseen.

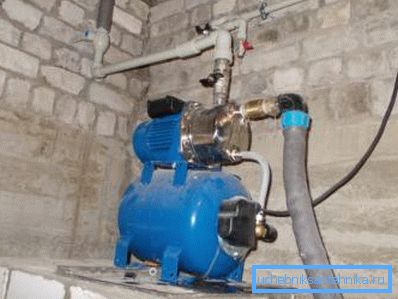

Liitäntäasema talon kellarissa

Vinkki: suositellaan lämmittämään huone, jossa kuvattu laite sijaitsee, jotta vesi ei jäähtyisi säiliöön talvikaudella.

haittoja:

  • Suhteellisen korkeat kustannukset. Vaikka käytön aikana alkukustannukset maksavat nopeasti itsensä.
  • Veden korkeuden syvyyden rajoittaminen, joka on yleensä 10 m.

liitäntä:

  • Valitsemme luotettavan ja vakaan paikan ja asennamme siihen aggregaatin.
  • Yhdistämme virtaan.
  • Laske imuletku kaivoon.

kiertävä

Tavanomainen askelpumppu LVI-tiloihin yksityisessä talossa

Tämän laitteen tarkoituksena ei ole nostaa vettä syvyydestä, vaan se antaa tarvittavan paineen LVI-järjestelmässä.

Tämän vuoksi sillä on hieman laajempi valikoima sovelluksia:

  • Yhdessä veden nostolaitteiden kanssa, jotka eivät pysty luomaan tarvittavaa painetasoa.
  • Lämmitysjärjestelmissä erityisesti vesi on lämmöneristettyjä.
Kiertovesipumpun järjestelmä
Merkintä kuvassa nimi
1 Liitäntäkotelo
2 Kierteinen pistoke
3 Tekniset tiedot
4 Staattorin runko-osa
5 pultit
6 O-rengas tiiviste
7 Ulkoinen laakerikuori
8 akseli
9 Laakerointi
10 Laakerilevy
11 tulppa
12 Split Cone
13 juoksija
14 Mutteri
15 Slot-tiiviste
16 Pumpun runko
17 Anturiliitin
19 Splash-rengas

liitäntä:

  • Sammuta virtalähde piirissä.
  • Leikkaa osa putkesta.
  • Asennamme laitteen paikalleen.

Vinkki: jos luot rinnakkaispiirin kiertovesipumpulle ja varustat sen pysäytysventtiileillä, voit sammuttaa laitteen milloin tahansa ja tehdä huoltoa pysäyttämättä koko järjestelmää.

laskelmat

Jos haluat, että valittu kiertoväline suorittaa tehtävänsä, sinun on laskettava sivustoosi tarvittavan tehon laskeminen ennen sen ostamista seuraavalla kaavalla:

H = (H1 + H2 + H3) * 20%, missä

  • H - vaadittu paine metreinä mitattuna;
  • H1 - metrien lukumäärä kaivon pohjasta peiliin;
  • H2 - metrien lukumäärä porareiän peilistä sen poistumiseen;
  • H3 - ohjeistuksessa ilmoitetun veden nostopumpun kapasiteetti.

Saatuaan halutun arvon, tiedät tarkalleen, kuinka tarpeen lisätä putkilinjan painetta.

On myös hyödyllistä laskea vedenkäsittelylaitteen vaadittu suorituskyky:

P = p1 + p2 +p3 + ... + pn, jossa

  • - tarvittava kapasiteetti, jotta kaikki vedenottopisteet saadaan aikaan vedellä;
  • P.n - kunkin pisteen kuluttaman nesteen määrä erikseen.

johtopäätös

Kuten näette, yksityisen talon vesijärjestelmän järjestämiseen käytetään useita pumppauslaitteita. Koska upotettava on välttämätöntä, kun nesteiden nostaminen artesiaalisista kaivoista, osittain upotettavat ovat tarkoituksenmukaisempia kaivojen huollossa, pumppaamot ovat erinomainen ja täysin itsenäinen valinta hiekkaholville, ja verenkiertoelimet voivat lisätä puuttuvaa painetta putkistossa .

Älä myöskään unohda tulevien laitteiden tehoindikaattoreiden alustavien laskelmien tarvetta.

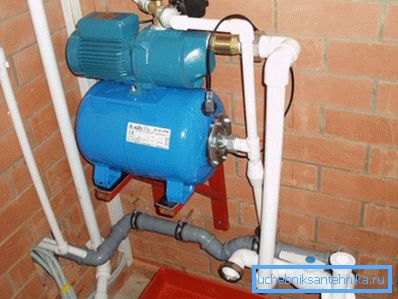

Oikein toimiva asema tarjoaa koko talon vedellä.

Tämän artikkelin video esittelee sinulle muita materiaaleja. Tee valintasi kaikkien edellä mainittujen suositusten perusteella.
