Vesikaivojen asennusmenetelmät

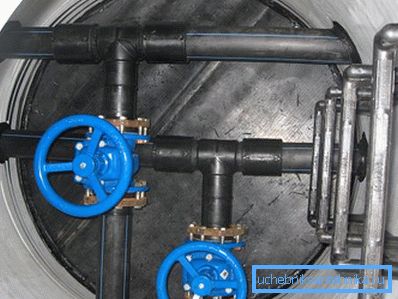

SNiP: n mukaiset vesikaivot ovat maanalaisia ​​rakenteita, joiden tarkoituksena on asentaa vesijohtolaitteet niihin. Näitä voivat olla venttiilit, venttiilit, annostelulaitteet, sulkuventtiilit jne. Näillä malleilla voi olla suorakulmainen tai pyöristetty muoto.

Yleiset säännökset

Teknisen viestinnän ulkoisten osien asennusta koskevat vaatimukset sisältyvät SNiP-numeroon 2.04.0 / 84.

Yleensä veden kaivon yksityiskohdat näyttävät tältä.

1. Sen korkeus vedenpoistotasosta kannen on oltava vähintään 150 cm.
2. Verkkoihin, joiden poikkileikkaus on enintään 400 mm, rakenteen seinämästä putkeen on oltava vähintään 30 cm. Lohkoille 500/600 mm - tämä on 50 cm, ja järjestelmän halkaisija on yli 600 mm - 70 cm.
3. Putkilaippojen, joiden poikkileikkaus on enintään 40 cm, on oltava vähintään 0,3 m päässä seinistä. Jos halkaisija on yli 40 cm, rako kasvaa 0,5 metriin.

Kiinnitä huomiota! Tämä ohje parantaa asennuksen mukavuutta. Jos laipan koko on suuri, kiinnitykseen käytetään paksuja pultteja, jotka on usein kiristettävä pitkällä vipulla.

1. Pistokkeen päästä seinään nähden oleva aukko, jonka poikkileikkaus on enintään 30 cm, on oltava 40 cm: n etäisyydellä, kun halkaisija on suurempi kuin tämä arvo -0,5 m.
2. Pistokkeiden sisäänvedettävien varsien yläosa on erotettava kaikista 30 cm: n pinnoista, ja kiinteän tyyppisellä tangolla varustettu ohjauspyörä vaatii 50 cm vapaata tilaa.

Putken pohjasta vuoteeseen tulee olla:

• niiden poikkileikkaus enintään 40 cm - 25 cm;
• joiden halkaisija on 50 / 60-30;
• jonka poikkileikkaus on yli 60-35.

Kiinnitä huomiota! Kaivoon tunkeutumista varten on toivottavaa varustaa seinä omilla teräs- tai valuraudan kiinnikkeillä. Jos et tee tätä, voit käyttää tikkaita tai tikkaita.

Veden ja viemäreiden kaivojen kaivukansioita ei tarvitse eristää. Eristettyjä elementtejä käytetään, jos on tekninen perustelu. Esimerkiksi alueella vakavat talvet.

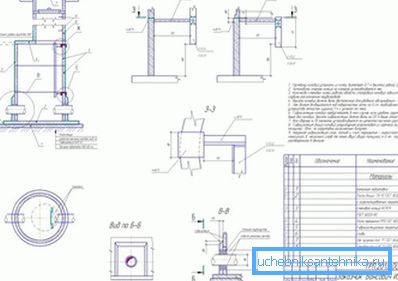

Vahvistetut betonirakenteet

Yleisimpiä teräsbetonista valmistettuja tehdaskaivoja.

Mikä tekee tällaisen kaivon

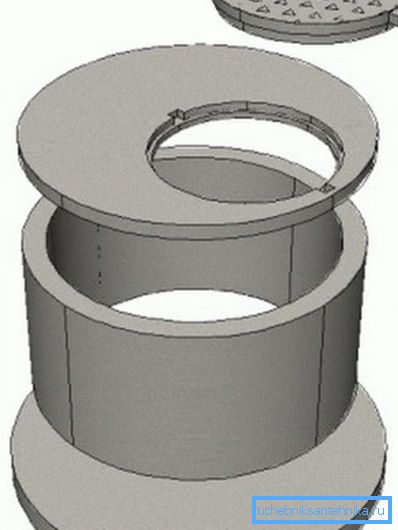

Betonirenkaiden vesipumpun laite on seuraava:

• tien levyt;
• ylimääräinen rengas;
• kaula;
• lattialaatat;
• seinä rengas;
• luukku kannella;
• pohjalevy.

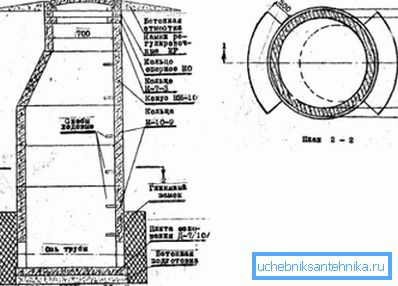

Vesikaivojen renkaiden mitat on esitetty taulukossa.

Asennusrakenne

Putkityöt on asennettu useimmiten asuinrakennuksiin. Niitä käytetään myös omiin koteihinsa. Useimmissa tapauksissa yksityiset omistajat täyttävät monoliittiset neliö- tai suorakulmaiset rakenteet (ne vaativat yksinkertaisempaa muottia kuin pyöreillä analogeilla). Rakennusjärjestöt käyttävät kehittyneempiä menetelmiä käyttämällä valmiita tehdasrenkaita.

Lyhyesti kerrotaan myös siitä, miten vesisäiliöiden itsesijoitus raudoitetusta betonista.

1. On huomattava, että muottilaite on monimutkainen, koska siinä on oltava aukot verkkoalustalle ja sisäänkäynnille.
2. Ensin täytyy kaivaa kaivos, jonka seinien tulee olla 20 cm leveämpiä kuin tulevaisuuden koko.
3. Kuopan pohjan vieressä tulisi kaataa 20 cm soraa tai hiekkaa. Tämä kerros on seinien perusta ja toimii viemäriin.
4. Säiliön seinät on peitettävä valssatut vesitiivis - muovikelmu, vedeneristys, kattohuopa. Tämä lattia ei myöskään salli betonin veden imeytymistä maaperään, mikä vähentää rakenteen lujuutta.
5. Sitten vahvistuskehys on asennettu. Se voidaan valmistaa aaltopahvista, jotka on sidottu hehkutettuun langaan tai tehdasverkkoon.
6. Sitten muotti pääsee pois. Sen materiaali voi olla kosteutta kestävä vaneri, levyt, OSB, sileä liuskekivi jne.
7. Tehdasbetoni M-200 tai itsenäisesti sekoitettu seos kaadetaan viimeisteltyyn laatikkoon 30 cm: n kerroksina. Ratkaisun osuudet: 1 sementtiosuus, kolme kvartsihiekkaa ja 3 soraa. Kukin kaadetuista kerroksista puristetaan yhteen.
8. Kun betoni on täysin kuiva, tehtaan levy asetetaan päälle, jossa on korkki ja luukku.

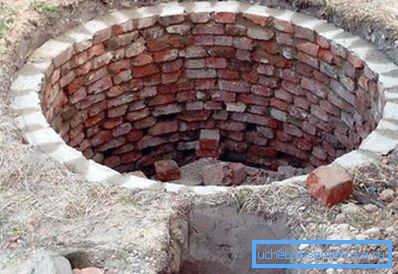

Tiilikollegat

Vesikourujen laite tiilestä - työvoimavaltaisempi prosessi. Niiden kuopan mittojen tulisi olla suurempia kuin konkreettisilla vastineilla. Tosiasia on, että tiili tarvitsee ulkoista vedeneristystä, joka on varustettu useilla kerroksilla lämmitettyä bitumia.

Kiinnitä huomiota! Tällöin on välttämätöntä suorittaa vain keltainen tai punainen keraaminen tiili. Silikaatti valmistetaan kalkin perusteella ja se tuhoutuu nopeasti kosteuden ympäristössä.

Laita materiaali puoli tiiliin. Sen vaakasuorat rivit on sidottu vähintään 25% elementtien pituudesta. Sideaineena se käyttää sementti-hiekkaseosta suhteessa 1: 3. Muurausliitosten paksuus on 1 / 1,5 cm.

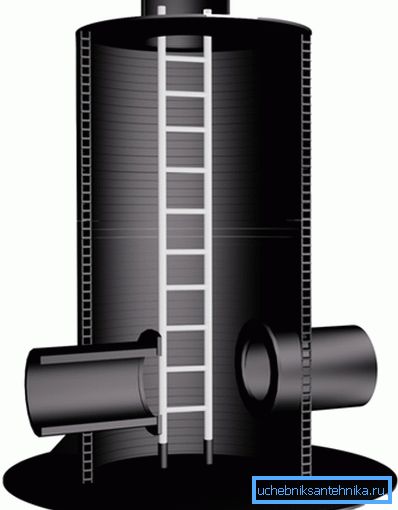

Valmiit muovirakenteet

1. Muovilaitokset mahdollistavat huomattavan ajan säästämisen.
2. Tämän tyyppisen vesikaivon rakenne koostuu paksuisesta aallotetusta putkesta, joka on valmistettu PE: stä tai PP: stä. Rakenteessa on haaroja alustoille ja tiivisterenkaille.
3. Rakenteen rengasjäykkyyden lisäämiseksi se tehdään kaksiseinäisistä seinistä.

1. Muovikaivojen hinta on melko korkea - kahden metrin tuote, jonka osuus on 0,7 m, maksaa 15/17 tuhatta ruplaa.

Tilojen asennus

1. Kuoppa kaivaa, hieman suurempi kuin kaivo. 15/20 cm riittää.
2. Hiekan tyyny putoaa.
3. Seuraavaksi rakenne lasketaan kuoppaan.
4. Jos rakenteessa on upotettava kammio, se on täynnä betonia. Tästä syystä kaivo ei liukene märässä maaperässä.
5. Viestintä ja laitteet asennetaan rakennukseen.
6. Täyttö suoritetaan.

johtopäätös

Vesihuollon verkkoilla on tärkeä tehtävä. Niissä on laitteita, jotka säätelevät ja ohjaavat järjestelmän toimintaa.

Tämän artikkelin video auttaa sinua ymmärtämään sen aiheen.
