Ulkoiset viemäriverkot: rakenne ja sääntelyvaatimukset

Miten jätejärjestelmä toimii talon ulkopuolella? Mitä materiaaleja käytetään sen rakentamiseen? Onko ulkoisia viemäriverkostoja koskevia rakennuskoodeja? Yritetään selvittää se.

Laite: melkein monimutkainen

Ensinnäkin, selvitetään, miten kaikki toimii.

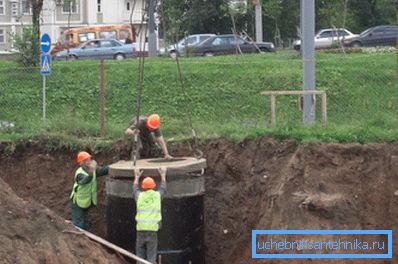

Kun jätetään pois jätevesijärjestelmästä kotona, nesteet pääsevät kaivoon. Tyypillinen järjestelmä kaivon seinämien liittämiseksi irrotukseen on erittäin yksinkertainen: putki kulkee teräsbetonirenkaan reiän läpi; sisäänkäynti on suljettu sementti-hiekkalaatalla.

Kaivon pohja on betonialusta, joka ohjaa viemärit kaivojen väliseen liitosputkeen. Kaivojen määrä vastaa pääsääntöisesti kerrostalon sisäänkäyntien määrää. Jäteveden liikesuunta valitaan maaston helpotuksen perusteella.

Kapteeni ilmeisesti viittaa siihen, että jos kaltevuutta ei ole, tai tarvetta pakottaa viemärit liikkumaan maaston kohottamiseksi, viemärien liike voidaan saavuttaa vaihtelemalla kaivojen syvyyttä. Lisäksi joissakin tapauksissa jätevesipaikat ovat paineistettuja; Fecal-pumput ovat vastuussa jäteveden talteenotosta.

Kun jätevedet sulautuvat, kaivoja yhdistävien putkien halkaisija kasvaa. Kaikkien kaupungin piirien tai useiden piirien päästöt yhdistetään keräilijänä - Suurin putki, joka kuljettaa sisällön käsittelylaitokseen. Siellä jätevedet suodatetaan, desinfioidaan ja poistetaan helpotukseen tai mihin tahansa paikalliseen vesistöön.

Mitä materiaaleja käytetään eri viemärilaitosten rakentamisessa?

• Perinteinen materiaali kaivojen seinille - punainen keraaminen tiili - noin puoli vuosisataa sitten, korvattiin betonirenkaat; nyt ne korvataan vähitellen polyeteeni- ja polypropyleenikaivoilla.
• Putket on valmistettu valuraudasta ja muovista - polyeteenistä, polypropeenista ja polyvinyylikloridista. Asbestisementtiä, keramiikkaa ja raudoitettua betonia käytetään harvemmin.

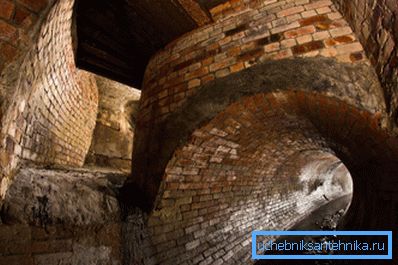

• Keräilijöiden rakentamiseen käytetään raudoitettuja betoni- ja keraamisia putkia. Niiden lisäksi monissa kaupungeissa löytyy keräilijöitä, joissa on tiilikaaret ja monoliittiset raudoitetut betonirakenteet.

Sääntelyvaatimukset

Meidän on tutkittava kaksi asiakirjaa, jotka liittyvät suoraan meille kiinnostaviin aiheisiin.

1. Ulkoisen vesihuollon ja viemäriverkoston SNiP: llä on numero 3.05.04-85 ja se otettiin käyttöön vuonna 1986.
2. Lisäksi ulkoisten viemäriverkostojen asettamista säännellään SP-säännöissä SP 32.13330.2012. Se ilmoitetaan päivitettynä versiona, joka on julkaistu samanaikaisesti edellisen SNiP 2.04.03-85: n kanssa.

Valitse tekstistä keskeiset kohdat.

SNiP 3.05.04-85

Ulkoisten vesiverkkojen ja viemäriverkkojen sijoittaminen käyttämällä kellorakenteisia putkia maalla rinteellä suoritetaan niiden suunnassa ylöspäin pistorasiaan.

Kaivojen välisen jätevesiosan suoruus tarkistetaan peilillä puhdistusta varten. Horisontaalinen toleranssi - enintään neljäsosa halkaisijasta tai enintään 5 cm kummallakin puolella; vertikaaliset poikkeamat eivät ole sallittuja. Kunkin osan tarkastus suoritetaan kahdesti - ennen ja jälkeen putkilinjan täyttämisen.

Kanavaputken yläosan poikkeama suunnittelupaikasta ei saa olla yli 30 millimetriä, riippumatta paikan pituudesta.

Putkiliittimet on keskitetty asennuksen aikana siten, että aukon leveys on vakio.

Leikkauksen aikana putkien päät ovat vaimennettuja.

Liitoksia tiivisteiden kanssa ei voida yhdistää jäädytettynä.

Valurautaputket

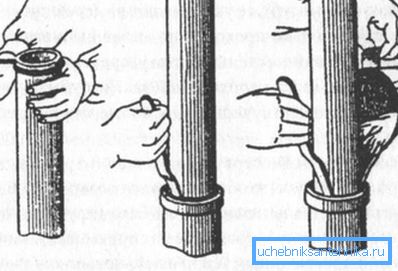

Valurautaputkiliittimet on suljettu cabolilla (terva tai bitumipitoinen hamppu). On suotavaa suojata tiiviste asbestisementtilukolla. Lisäksi tiivisteet ja kumirenkaat ovat sallittuja.

Pistokkeen upottamisen syvyyttä säännellään asiakirjassa.

Asbestisementtiputket

Liitettyjen putkien päiden välisen raon koko on:

• Halkaisija enintään 300 mm - 5 mm.
• Halkaisija yli 300 mm - 10 mm.

Ennen kuin liität viemäriputket kytkimeen, tee merkki, joka osoittaa kytkimen alku- ja työasennon.

Asbestisementtiosuuden liitokset valurautaan tehdään valurauta-varusteilla.

Betoni- ja teräsbetoniputket

Niitä käytetään pääasiassa myrskyjen viemäriin.

Päätypinnan ja työntöpinnan välisen raon väli pistokeliitännässä on:

• Paine-viemäreihin, joiden halkaisija on enintään metri - 12-15 mm, mittarin yli - 18-22.
• Vapaasti virtaavaan jätevesiin, jonka halkaisija on 700 mm - 8-12 mm, yli 700 mm - 18-22.
• Särmäysliitännöille - 25 mm halkaisijasta riippumatta.
• Tiivisteiden tiivistysmenetelmät ovat samanlaisia ​​kuin valurautaputkille kuvatut menetelmät - yksi muutos: suositellaan vain polysulfiditiivisteiden käyttöä. Tässä tapauksessa myös upotuksen syvyyttä säädetään:

Huomaa: tyhjennysputkissa pistorasia voidaan tiivistää syvyyteen sementtilaadulla B7.5. Kun valmistelet ratkaisua omin käsin, 5,24 osaa hiekkaa otetaan 1 osa sementtiä.

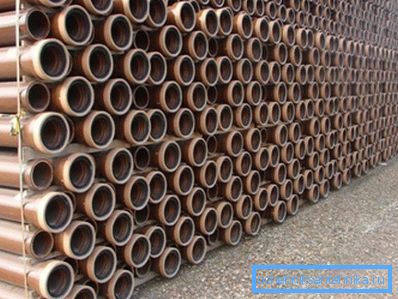

keramiikka

Halkaisijaltaan 300 mm: n päiden välinen aukko on 5-7 mm, suurilla halkaisijoilla - 8-10.

Voit sulkea pistorasiat:

• Olemme jo tuttuja cabolille, jossa on sementtilaastin luokka B7.5.
• Asfalttihasteri (lämpötiloissa, jotka eivät ole yli 40 ° C).
• Polysulfiditiivisteet.

Ohjeita upotussyvyyden valinnalle on tässä:

muovit

Viime vuosina muovijätevesijärjestelmät ovat merkittävästi muuttaneet kilpailevia ratkaisuja syrjään. Tärkein syy sen suosioon on hinta: sanotaan, että PVC-putket ovat halvempia kuin valurauta 3-5 kertaa.

SNiP: n asennusohjeet koskevat putkia, jotka on valmistettu polyeteenistä ja polyvinyylikloridista.

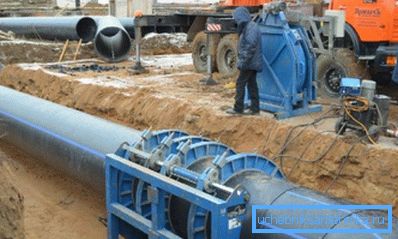

• Polyeteeniputkistojen liitännät tehdään hitsaus- tai pistehitsauksen avulla. Samalla eri tyyppisiä polyeteeniä (HDPE ja LDPE) ei voida yhdistää toisiinsa.

• Ulkoisten vesihuolto- ja viemäriverkostojen rakentaminen polyeteeniputkia ja -liittimiä käyttäen voidaan suorittaa alle +10 ° C: n lämpötiloissa. Kylmässä hitsaus suoritetaan lämmitetyssä huoneessa (esimerkiksi dieselämpöpumpulla lämmitetyssä liikkuvassa teltassa).
• Hitsauspaikka on suojattava pölyltä ja kosketuksesta lumen tai sateen kanssa.
• PVC-putket, jotka on liitetty liimalla tai käyttäen kumitiivisteitä. Käytetyn gipk-127-liiman liittämiseen. Liimauspaikkaa ei saa altistaa mekaaniselle rasitukselle 15 minuutin ajan; hydrauliset testit suoritetaan aikaisintaan päivä.

Tärkeä kohta: myös lämpötila, jolla liimaus suoritetaan, on rajoitettu. Sen pitäisi olla +5 - +35 astetta.

testi

Miten ulkovesi- ja viemäriverkot testataan?

Paineputket testataan hydraulisesti pumppaamalla vettä. Jos sen toimittamisessa on kuitenkin teknisiä vaikeuksia, joitakin putkilinjoja voidaan testata ilmassa.

Missä tapauksissa pneumaattiset testit ovat sallittuja?

• Asbestisementin, betoni- ja valurautaputkien käyttöpaineella enintään 5 ilmakehään.

• Alhaisen teräsputken käyttöpaine jopa 16 ilmakehään, maanpinnan yläpuolella - jopa 3. Kuitenkin viemäröinti teräsputkilla on harvinainen poikkeus.

Viite: 1 ilmakehän (1 kg / cm2) ylipaine nostaa vesipatsaan 10 metrin korkeuteen. Siten ilmaa voidaan testata painevesiä, jonka korkeusero on enintään 50 metriä.

Testit suoritetaan kahdessa vaiheessa:

1. Kaikkien liitosten telakointia ja osittaista täyttämistä maaperällä (enintään puolet pystysuorasta halkaisijasta). Tässä yhteydessä olisi oltava saatavilla tarkastusta varten.

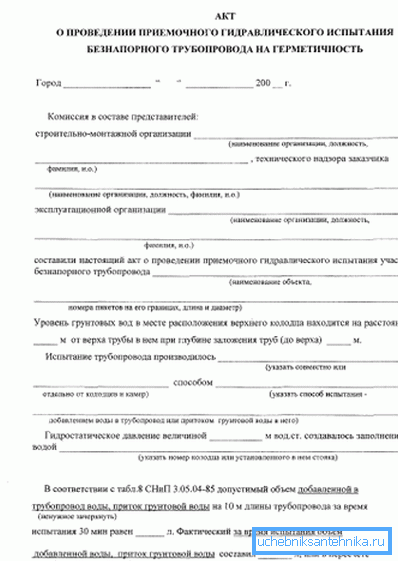

2. Lopullisen täytön jälkeen suoritetaan toistuva testi - jo asiakkaan ja toimivan organisaation edustajien läsnä ollessa.

Mitä ei-paineputkistoilla, jotka sisältävät enimmäkseen jätevettä?

Jos yksinkertaistat asiakirjan sanamuotoa, vuototesti voidaan tehdä kahdella tavalla:

1. Alhaisissa pohjaveden tasoissa (kuivassa maaperässä) putki täytetään vedellä. Sen taso ei saisi pudota testin aikana.
2. Korkean pohjaveden ollessa päinvastoin putkien puute osoittaa tiiviyttä.

Kuten asiakkaan kanssa sovittiin, putkilinjan testaus voi olla valikoiva.

SP 32.13330.2012

Mitkä vaatimukset ulkoisen viemäriverkoston on täytettävä SP 32.13330.2012 mukaisesti?

Jätevesijärjestelmää suunniteltaessa olisi harkittava mahdollisuutta käyttää käsiteltyjä jätevesiä viljelymaan tuotantoon ja kasteluun tai maisemointiin.

Yhdistettäessä niiden alueen viemäriverkostoon rakennetaan ohjauskaivoja.

Joissakin tapauksissa on tarpeen säätää jätevesimittarin asentamisesta:

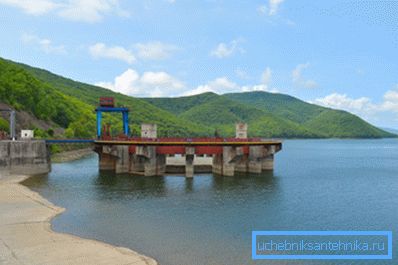

• Jos yrityksellä ei ole keskitettyä vesihuoltoa tai jos siihen on toimitettu vettä useista lähteistä;

• Jos tuotantoprosessi merkitsee epätasapainoa veden kulutuksen ja päästöjen välillä yli viisi prosenttia.

Useiden yritysten jäteveden yhdistäminen on sallittua, mutta vasta sen jälkeen, kun ne ovat läpäisseet kontrollikuoppia.

Jäteveden käsittelyn tasoa säätelevät kunnalliset palvelut. Mikäli jätevedet eivät täytä näitä vaatimuksia, työ niiden esikäsittelyllä on yritykselle.

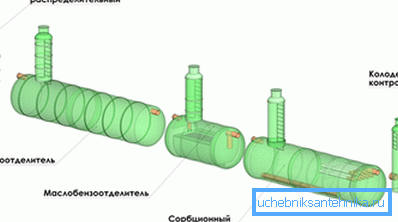

Joidenkin alueiden viemärit eivät voi purkautua myrskyjen viemäriin ilman puhdistusta.

Luettelo sisältää:

• Yritysten teollisuusalueet;
• Kimppakyyti;
• Huoltoasemat;
• Rakennuspaikat;
• Linja-autoasemat ja pysäköintialueet;
• Ostoskeskukset;
• Varastoissa.

Jotta jätevesijärjestelmä toimii moitteettomasti, suositellaan useita toimenpiteitä:

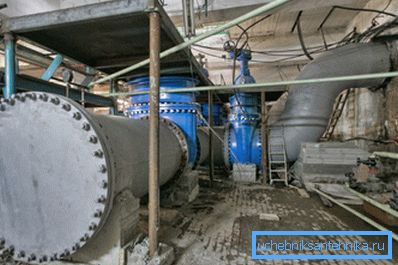

1. Energialähteiden päällekkäisyys painealueilla. Varmuuslähteenä voidaan käyttää itsenäistä voimalaitosta tai akkua.
2. Tietoliikenteen ja ohitusviivojen laitteen päällekkäisyys salvo-päästöjen ongelman ratkaisemiseksi.
3. Puskurisäiliöiden laite täytettiin jälleen salvo-purkauksella ja pumpataan myöhemmin normaalitilassa.
4. Viemäriputkien leikkaaminen mahdollistamalla osittainen käytöstäpoisto korjausta tai huoltoa varten.

Pienimpiä putkien halkaisijoita painovoiman tyhjentämiseksi määrää huollettu kohde:

johtopäätös

Toivomme, että tiedot ja sääntelyviitteet ovat hyödyllisiä lukijalle. Kuten tavallista, ulkoiset jätevedet löytyvät tämän artikkelin videosta. Onnea!
