Puhelimen viemäri: rakentamisen ja toiminnan piirteet

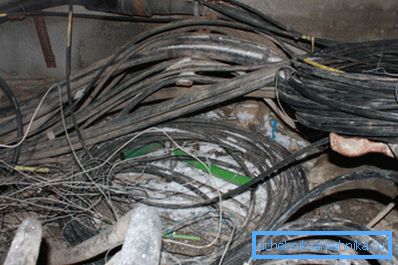

Puhelinjätevesijärjestelmät ovat maanalaisia ​​rakenteita, jotka on rakennettu putkien ja kaivojen avulla. Tilat on suunniteltu piilovirran tai kuituoptisen johdotuksen piilotettuun ja turvalliseen sijaintiin. Tässä artikkelissa tarkastellaan, millaisia ​​viestinnän viemäreitä käytetään tänään ja mitkä ovat niiden käytön piirteet.

Tärkeimmät tyypit ovat niiden suunnitteluominaisuudet.

Viemäröinti on tarkoituksen mukaisesti jaettu kahteen tyyppiin:

• Tärkeimmät jätevedet - Tämä on monimutkainen järjestelmä, joka koostuu putkista, kaivoista ja muista elementeistä, jotka on tarkoitettu runkokaapelin asettamiseen.

Rakentaminen alkaa aseman kaivoista ja kulkee päälinjoja pitkin. Linjan aikana, tietyllä etäisyydellä toisistaan, katsotaan kaivoja ja jakelukaappeja.

Kaivot on tarkoitettu kaapeleiden eheyden tarkistamiseen ja niiden kiireelliseen korvaamiseen tai korjaamiseen. Erikoisjakelulaitteet on asennettu jakokaappeihin, joista päälinja on jaettu toissijaisiin jakelulinjoihin.

• Jätevesi on putkilinja, jonka läpimitta on pienempi kuin linjan asettamiseen käytetty putkilinja. Rakenteet ovat peräisin jakelulaitteista ja johtavat suoraan loppukäyttäjiin.

Tärkeää: On tavallista, että pääputkessa on vain runkolinja. Vastaavasti jakelukanaviin asetetaan pienempi kaapelin halkaisija. Mutta jos eri reitit yhtenevät, ne voidaan sijoittaa yhteen putkistoon.

Viestinnän viemäriverkon suunnitteluominaisuuksien mukaan se jakautuu seuraavasti:

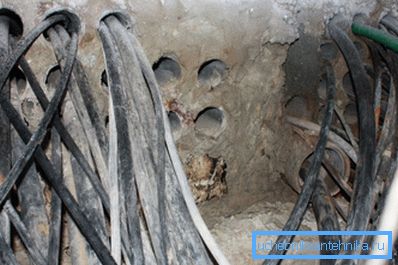

• Yhden reiän muunnokset, joissa putki koko pituudeltaan on yksi kanava;
• Monisäikeiset muutokset, joissa käytetään useita putkia.

Puhelin- viemärien rakentamista koskevat säännöt viittaavat mahdollisuuteen käyttää paitsi betonia ja keramiikkaa myös polyeteeniputkia, joiden hinta on vähemmän korkea.

Putkien valinta määräytyy alueen geodeettisten ominaisuuksien mukaisesti. Siksi ennen rakennustyön aloittamista laaditaan projekti, jossa putkien syvyys ja läpimitta, kuten putken syvyys ja halkaisija, ilmoitetaan käytettyjen materiaalien mukaisesti, sekä kaivojen tyyppi ja lukumäärä.

Oikeasti suunniteltu ja rakennettu viemärijärjestelmä mahdollistaa tiivisteiden vaihtamisen ja johdotuksen asentamisen omin käsin. Voit myös suorittaa säännöllisesti mittaus- ja huoltotöitä linjalla ilman, että tienpintaa tai maata on avattava.

Lisäksi asianmukaisesti suunniteltu ja rakennettu rakenne tarjoaa optimaalisen suojan asennetuille johdoille sähkökemialliselta korroosiolta ja mekaanisilta vaurioilta.

Rakennustöitä koskevat vaatimukset

Puhelinjäteveden rakentaminen toteutetaan tiukkojen teknisten vaatimusten, sääntöjen ja määräysten mukaisesti (katso myös artikkeli Pesukoneen liittäminen viemäriverkkoon ja vesihuoltoon: 5 yksinkertaista ja itsenäistä vaihetta).

Puhelinverkkojen rakentamisen pääasiallinen vaatimus on tilojen pitkä käyttöikä. Tämän vaatimuksen noudattaminen riippuu rakenteiden suorituskyvystä ja luotettavuudesta.

Kuituoptisten verkkojen käyttöönoton yhteydessä viemäröintijärjestelmät on rakennettu ottaen huomioon mahdollisuus sijoittaa molempia verkkoja. Joissakin tapauksissa rakennetaan erillisiä putkilinjoja, jotka on suunniteltu optisen kuidun yksittäiseen asettamiseen.

Jätevesijärjestelmän suunnittelun ja myöhemmän rakentamisen aikana on tarpeen suojata seuraavia tekijöitä vastaan:

• kaasun tai veden tunkeutuminen putkistoihin ja kuoppiin;
• syövyttävät prosessit (sähkökemiallinen korroosio);
• tektoninen aktiivisuus ja sen seurauksena mekaaniset vaikutukset ja verkkojen vaurioituminen;
• lämpötilan vaikutukset.

Rakennussääntöjen mukaisesti maanpäällistä kaapeliverkkoa asennettaessa valitaan katkeamaton osa katua korkealaatuisella tienpinnalla. Putkilinjaa ei ole suositeltavaa asentaa teiden ja rautateiden ajoradan leikkauspisteiden alle, jossa maahan kohdistuu huomattava mekaaninen kuormitus.

Katselulaitteiden rakentamisen ominaisuudet

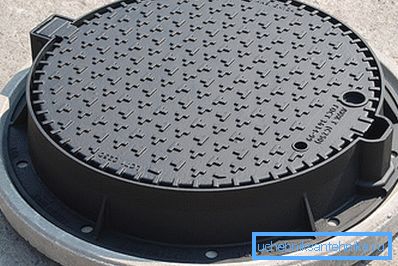

Viestinnän viemärien suunnittelua ja myöhempää rakentamista koskevat ohjeet edellyttävät erilaisten katselulaitteiden läsnäoloa.

Tarkastuskaivot voivat olla seuraavia tyyppejä:

• tarkistuspisteet - asennetaan kappaleiden suorille osille;

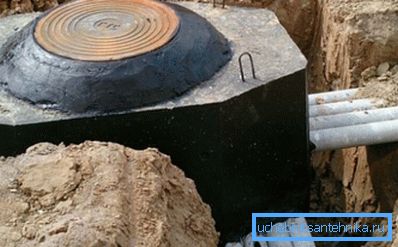

• kulma - asennetaan kiertoalustalle, jonka kulma on yli 15?
• haarautuminen - asennetaan niille alueille, joissa reitti on eronnut useisiin eri suuntiin;
• - asennetaan reitin tarjonnan osiin puhelinkeskuksiin.

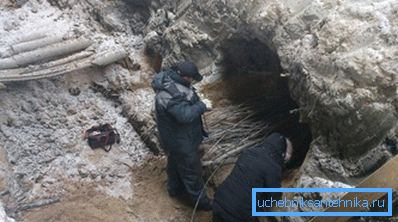

Puhelimen viemäröintiä koskevien vaatimusten mukaisesti kaivojen tulisi sijaita enintään 150 m: n etäisyydellä toisistaan, jotka edellyttävät kaivojen ylijohdotuksen yksinkertaisuutta ja tehokkuutta korjaus- ja asennustöiden aikana.

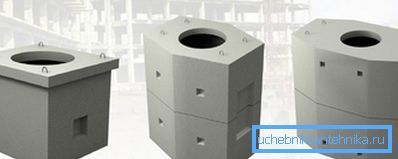

Vahvistettu betoni voidaan valmistaa ja valmistaa. Nykyään on sallittua käyttää muista materiaaleista valmistettuja kaivoja. Niiden käyttöä olisi kuitenkin syytä perustella alueen ominaisuuksilla tai sen maaperän ominaisuuksilla, johon verkkoa syvennetään.

Tärkeää: Jotta jäteveden kapasiteettia voitaisiin lisätä, jo käytössä olevia tarkastuslaitteita ei rekonstruoida, vaan niitä täydentävät uudet kaivot, jotka on sijoitettu vanhojen tarkkailulaitteiden läheisyyteen.

Asennuskanavia koskevat vaatimukset

Putkenlaskua koskevien ohjeiden on täytettävä useita vaatimuksia, joiden joukossa huomioimme seuraavat seikat:

• Käytettyjen putkien sisäpinnalla tulisi olla sileä käytetyistä materiaaleista riippumatta.
• Riippumatta käytetyistä putkista valmis rakenne ei saa vaikuttaa haitallisesti johdotukseen.
• Valmiiden putkien tulee kestää mekaanisia kuormia, lämpötilan muutoksia ja pohjaveden vaikutuksia.

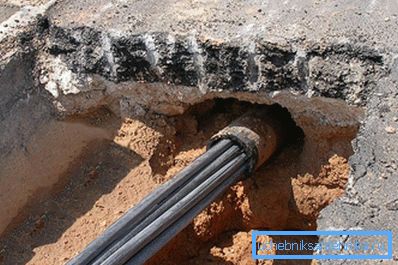

• Jakeluverkostoja järjestettäessä on käytettävä polyeteeniputkia, joiden sisäinen poikkileikkaus on 55-58 mm.
• Runkoverkkojen järjestelyssä käytetään betonista tai asbestisementistä valmistettuja putkia, joiden sisähalkaisija on 90-100 mm. Joissakin tapauksissa voidaan käyttää polyeteenianalogeja, joiden halkaisija on vähintään 63 mm.

Verkon asettamisen ominaisuudet

Kanavat voidaan asentaa kaapeleille kaikentyyppisiin viestintään.

Päällystys tapahtuu seuraavien vaatimusten mukaisesti:

• Asettaminen suoritetaan ilmaisissa viestintäkanavissa, joissa ei saa olla enempää kuin kuusi saman tyyppistä johdinta.
• Viestintäkanavia, joissa kuitu reititetään, ei tulisi käyttää sähköjohtojen sovittamiseen.
• Jos kanava on käytössä sähkökaapeleilla, aseettomien optisten kuitujen asettaminen on sallittua vain valmiiksi asetetuissa polyetyleeniputkissa PND-32-T.
• Panssaroidut kaapelit asetetaan sekä vapaille että käytössä oleville kanaville ilman polyeteeniputkia.
• Vapaamattomien johtojen sijoittaminen suoritetaan pienten osien keräilijöissä.
• Käytettyjen tietoliikennekaapeleiden halkaisijat eivät saa ylittää 75% kanavan poikkileikkauksen halkaisijasta.

Kaapelien kiinnitysmenetelmät

Kaapelien kiinnitysmenetelmät riippuvat sen tyypistä ja painosta.

Nämä parametrit on otettava huomioon valittaessa sopiva menetelmä ja sopiva työkalu.

• Kaapeleita, joiden massa on enintään 1500 kg / km, vedetään käsin käyttämällä synteettistä tai teräskaapelia;

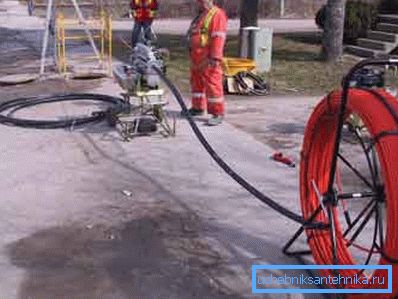

• Kaapeleita, joiden massa on enintään 6000 kg / km, käytetään käsikäyttöisellä vinssillä, joka on varustettu teräskaapelilla, jonka halkaisija on vähintään 8 mm;
• Kaapeleita, joiden massa on yli 6000 kg / km, vedetään koneella ja teräsköydellä, jonka halkaisija on vähintään 11,5 mm.

johtopäätös

Nyt tiedät, mitä nykyaikainen puhelinlinja on, miten se on rakennettu ja miten sitä käytetään. Löydät hyödyllistä ja informatiivista tietoa katsomalla videon tässä artikkelissa (lue myös artikkeli Polypropeenin viemäriputket - innovatiivinen ratkaisu LVI-alalla).
