Päävesijärjestelmä: putkien sisäinen ja ulkoinen jakelu

Nykyaikainen viemäröintijärjestelmä on koko laitteiden ja eri laitteiden yhdistelmä. Kun luodaan viemäriverkosto omalla talolla omin käsin, komponenttien sijainnissa on usein monia vaikeuksia.

Oikein järjestää viemäri on melko realistinen, jos luet perusperiaatteet.

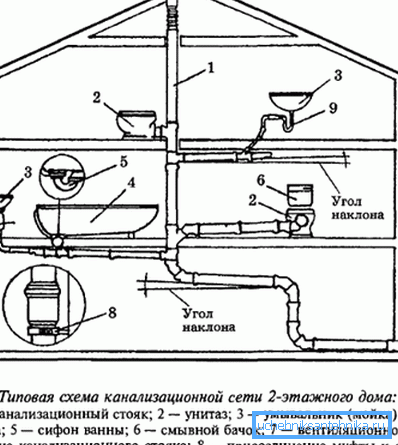

Kuvassa on tyypillinen selkeysjärjestely.

Sisäinen verkko

Tämän haaran tärkein tavoite on hyväksyä viemärit ja poistaa ne rakennuksen ulkopuolelta suoraan ulkoiseen järjestelmään, joka siirtyy erityisiin vastaanottimiin. Asunto- ja asuinrakennuksen jätevesijärjestelmää säätelee SNiP 2.04.01-85, jossa komponenttien asennussäännöt on kuvattu selkeästi.

Perusosat

Jotta kaikki jätejärjestelmän fragmentit onnistuisivat asettua onnistuneesti, on tarpeen järjestää suunnitteluvaiheessa asianmukainen asettelu. Vesihuoltoa edellyttävien tilojen tulisi olla mahdollisimman lähellä.

Tässä tapauksessa on mahdollista muodostaa lyhyt haara.

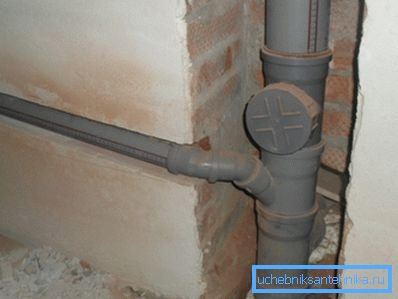

Nousun sijainti erityisessä kanavassa.
  • Keski-nousuputki on jokaisen järjestelmän olennainen ominaisuus, joten sen asennukseen on kiinnitettävä erityistä huomiota.. Se on pystysuora putki, jonka läpimitta on 110 mm ja enemmän. Suurissa rakennuksissa voidaan asentaa useita nousuputkia.
  • Haarajohdot tehdään useimmiten PVC: n viemäriputkista, koska niiden hinta on alhainen. Asennusprosessissa käytetään harmaasävyisiä komponentteja, joissa on yhden kerroksen rakenne. Tämän vuoksi tuotanto voi vähentää tuotantokustannuksia.
  • Yksittäisten palojen liittämiseen tarvitaan muotoiltuja osia. Näitä ovat tees, ristit, liitosrenkaat, sovittimet ja jotkut muut tuotteet.
Hruštšovin jäteveden esittely vertailua varten.

HUOM! Nousun asettaminen voidaan suorittaa suljetulla tavalla, mikä lopulta parantaa huoneen esteettisiä ominaisuuksia. Tätä varten käytetään laatikoita tai tehdään erikoiskanavia.

Nousun asentaminen

Talossa päähana on järjestetty projektin mukaan. Ensimmäinen vaihe on merkintä, jolle sivupinnalla olevat jäljet ​​jätetään yksinkertaisella lyijykynällä tai merkillä siinä paikassa, jossa putki kulkee. Valmistelutyön aikana on tarpeen ilmoittaa kiinnityselementtien alueet seinälle.

Avoimet nousuputket sijoitetaan yleensä saniteettitilojen kulmiin ja suljetut nousuputket - suoraan WC: n taakse, akselia tarkkailemalla. Kaikki komponentit asennetaan pystysuoraan siten, että poikkeama ei ylitä 2 mm per lineaarinen metri. Joissakin tapauksissa perekidki ja luetelmakohdat.

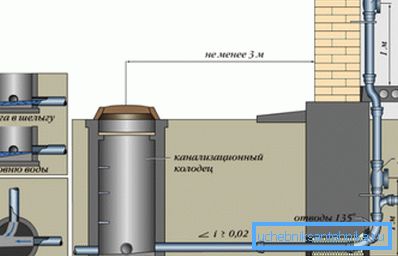

Esimerkki viemäriputken sijainnista.

Pohjan ulostulon asennus tehdään pohjasta. Fragmenttien liittäminen suoritetaan yhdessä päässä olevista pistokkeista.

Tiiviys varmistetaan kumirenkaat. Lisäksi tällainen tiiviste sallii jossain määrin kompensoida nivelien epäsuhtaa.

Puhdistusta varten asennetaan erityisiä korjauksia, jotka on sijoitettava 1 metrin etäisyydelle lattiasta reiän keskiosaan. Samalla on välttämätöntä vetäytyä kytketyn saniteettilaitteen puolelta vähintään 15 cm, jotta nousuputki voidaan tyhjentää tukossa.

Kytkentä- ja kiinnitysjohtojen kiinnittäminen

Putkiliitos suoritetaan erikoisosien avulla. Niiden avulla voit tehdä haarautumista, kääntää ja siirtyä myös eri halkaisijaan. Kiinnitysprosessi on mahdollista käyttämällä viemäriputkea, jolloin voit liittää kaksi akselia.

Vetäytymisviivojen kiinnitys tapahtuu erityisten kiinnikkeiden avulla, jotka on kiinnitetty pysty- tai vaakatasoon. Tällöin putket tulisi sijoittaa 2 cm: n kaltevuudella lineaarimittaria kohti, muuten ei ole mahdollista järjestää korkealaatuista virtausta.

Ulompi osa

Järjestelmä perustuu useimmiten betonirenkaiden viemäriin, jossa on jätevedenpuhdistamo. Tällaiset järjestelmät ovat pääsääntöisesti painovoima, joten ne eivät sisällä hakupisteitä. Seuraavaksi pidetään kaikkia ulkoisen verkon elementtejä, jotka mahdollistavat viestinnän luotettavan toiminnan.

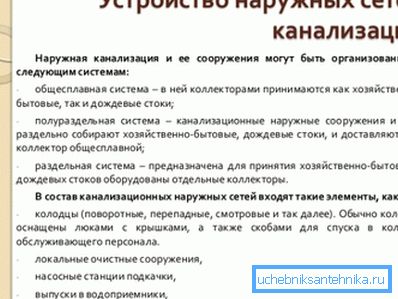

Ulkoisten järjestelmien päätyypit.

Hyvä imeytyminen hyvin

Tämä hydraulirakenne on tyhjennysaukko, jonka alapuolella jäteveden lisäkäsittelyyn käytetään hiekkaa ja murskattua kerrosta. Suunnittelu tehdään päällekkäin pinottujen teräsbetonirenkaiden avulla. Segmenttien väliset liitokset on suljettu sementti-hiekkalaatalla.

Hoitolaitos

Se asennetaan imukyvyn läheisyyteen, koska viemärit on poistettava maaperään sen jälkeen, kun se on kulkenut septisen säiliön läpi. Itse järjestelmä sijaitsee maassa ja puhdistetaan noin kerran vuodessa. Asennusta varten valmistetaan vastaavien kokojen oja.

Putkisto

Jätevesi on mahdollista toimittaa lopulliseen kohdepisteeseen vain putkistojen avulla, jotka on viime aikoina valmistettu oranssinvärisistä PVC-putkista. Tällaisilla elementeillä on monikerroksinen rakenne ja siksi ne pystyvät kestämään maaperän painetta.

Alla on opas siitä, miten elementit voidaan liittää pistorasiaan.

Osien vaiheittaisen yhteyden osoittaminen.
  1. Alustavassa vaiheessa putken molemmat päät puhdistetaan perusteellisesti eri jätteistä. Ainoastaan ​​lian ja pölyn puuttuessa voit varmistaa näiden kahden komponentin laatuyhteyden.
  2. Suoraan pistorasiaan asennetaan sopivan kokoinen kumirengas, joka toimii tiivisteenä. Sen avulla voidaan saavuttaa sauman maksimaalinen tiiviys.
  3. Ohut silikonikerros levitetään sileän pinnan pinnalle nivelen vedenpitävyyden parantamiseksi. Voitelu tulee jakaa tasaisesti pinnan yli.
  4. Elementti asetetaan pistorasiaan, kunnes se pysähtyy, minkä jälkeen merkki asetetaan lyijykynällä viitteeksi. Seuraavaksi putki vedetään ulos niin, että noin 1 cm: n syvennys säilyy linjalta.

Varoitus! Jos jostain syystä ei ollut silikoniyhdistettä, voit käyttää nestemäistä saippuaa. Yhteyden laatu tässä tapauksessa on kuitenkin vähemmän luotettava.

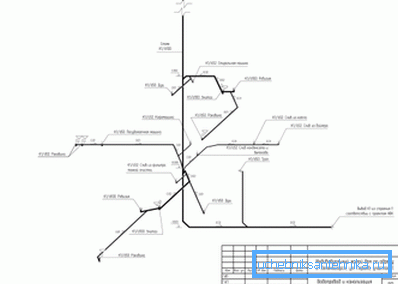

Täytäntöönpanojärjestelmä on esitetty - aksonometrinen.

Lopuksi

Kun yksityisen talon viemäröintijärjestelmä muodostuu, ei pidä unohtaa ilmanvaihdon luomista, muuten lattian haju on aina läsnä huoneissa, joissa on asennettuja saniteettilaitteita. Yleensä huppu asennetaan suoraan nousuputkeen, kun taas ulosvirtauskanavan korkeuden tulee ylittää katon harjan 50-100 cm.

Loput aiheen yksityiskohdat ovat tämän artikkelin videossa.
