Miten lasketaan vedenpoisto paikan päällä

Kuten tiedätte, ennen rakennustöiden aloittamista on laadittava suunnitelma ja laskettava koko rakenteen parametrit. Ainoastaan ​​oikean laskennan avulla rakennettu rakenne toimii 100%: lla. Tässä artikkelissa kerrotaan, kuinka lasketaan vedenpoisto paikan päällä ennen rakentamista.

Viemäröinnin ja sen järjestelmän valinta

Tosiasia on, että on olemassa kahdenlaisia ​​viemäristöjä: pinnallinen ja syvä. Ennen laskemista päätetään, minkä tyyppinen vedenpoisto rakentuu.

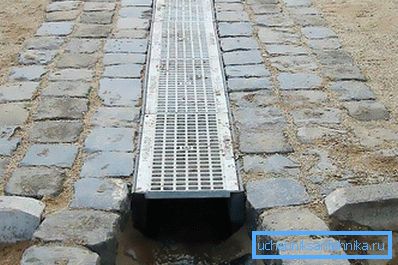

• Pintavedenpoisto on suunniteltu sadeveden ja sulan veden keräämiseen. Siksi, jos tällainen järjestelmä riittää sinulle, siirry viemärikourujen ja vedenottoaukkojen sijainnin ääriviivaan. Vesikourut olisi sijoitettava koko alueen ympärille, jossa jätevedet on määrä kerätä kiinteistä pinnoista: asfalttiradat, lavat ja viemärit rakennuksen katolta. Vesikourujen kaltevuus lasketaan kuten jätevesijärjestelmän asennuksessa - 2 cm 1 m pitkä. Kun olet vedänyt viemäröintijärjestelmän ja laskenut kaltevuuden, siirry rakentamiseen.

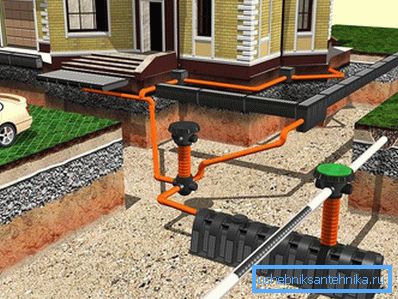

• Syvyyden tyhjennys on suunniteltu viemään alueelta paitsi sadetta ja sulaa vettä, mutta myös pysyvästi pohjaveden matalassa syvyydessä. Jos sadevesivettä ei ole mahdollista ohjata paikan ulkopuolelle, niin talojen kattojen viemärit voidaan leikata syvään viemäriin. Harkitse vedenpoistoa kartoittamalla tämä vivahteisto. Tämäntyyppisen rakenteen laskeminen on paljon monimutkaisempaa. Viemäriputken tulisi kulkea rakennusten koko kehää pitkin, mutta ei lähempänä kuin 3 metriä seinästä. Kuten ymmärrätte, syvän vedenpoiston tarkoituksena on siepata kaikki pohjavedet ja estää ne vuotamasta talon kellariin.

Niinpä pinnan tyhjennyksen laskennalla kaikki on selvää, mutta harkitsemme syvällisen vedenpoiston laskemista yksityiskohtaisemmin.

Viemäröinnin syvyyden laskeminen

Kun on laskettu syväkaivojen asettelu, on tarpeen edetä tärkeämpiä laskelmia. Viemärin laskennassa on oltava asennuksen oikea syvyys.

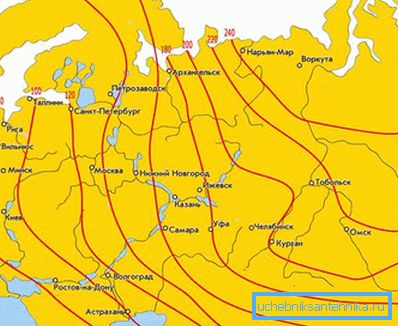

1. Ensimmäinen tekijä, joka vaikuttaa vedenpoiston syvyyteen, on maaperän jäätymisen syvyys. Kuten ymmärrätte, jos viemäröinti jäätyy talvella, kevään sulamisen aikana se ei pysty keräämään sulaa vettä ja siirtämään niitä rakennuksesta. Jäänpoistoputket sulavat hyvin pitkään, mikä vähentää vedenpoistotoimintoja nollaan. Huomioi, että lumipeite toimii lämmittimenä. Putkiasennuksen syvyyden laskemisessa otamme maaperän jäätymissyvyyden (jokaiselle alueelle se on erilainen) ja vähennetään siitä: putken halkaisijalle 500 mm - 300 mm, putkelle 500 mm ja yli 500 mm. Esimerkiksi pakastussyvyys on 1500 mm. Viemäriputken halkaisija on 200 mm. Tee laskenta: 1500 - 300 = 1200. Tämä on vedenpoiston syvyys.

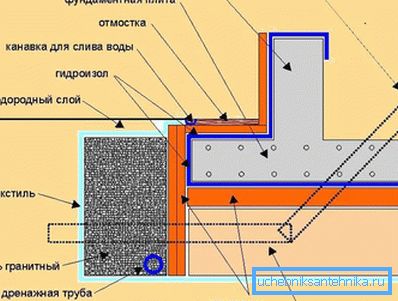

2. Toinen tekijä, joka vaikuttaa vedenpoiston syvyyteen, on rakennuksen perustuksen syvyys. Tässä laskelmassa ei ole mitään monimutkaista. Pohjan syvyys on otettu, ja pohjapehmusteesta lisätään 500 mm. Tämä syvyys lasketaan pohjaveden sieppaamiseksi kevään tulvan aikana.

Näiden kahden laskelman perusteella on otettu suurin arvo, joka osoittaa vedenpoiston syvyyden.

Viemärin laskenta

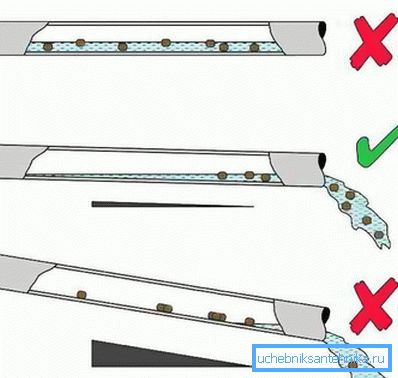

Olet laskenut vedenpoistopaikan ja sen asennuksen syvyyden. Mutta jotta se toimisi kunnolla, putken on oltava kaltevuus yläpisteestä kohti purkausta. Rinne lasketaan samalla tavalla kuin pintaveden ja 1–2 cm: n lineaarisen jäteveden osalta. Voit laskea koko moottoritien kaltevuuden oikein laskemalla:

1. Vedenpoiston yläpisteestä (tavallisesti se sijaitsee rakennuksen kulmassa) mitataan kaivojen pituus, joka kaivettiin pitkin 2, jotka yhtyvät rakennuksen sivujen kulmaan. Esimerkiksi 9 metrin kaivos.
2. Yhteenveto niistä ja saat koko kaivon pituuden - 18 m. Mittaa etäisyys rakennuksesta viemärin alimpaan kohtaan, joka on valuma.
3. Anna sen olla esimerkiksi 10 m. Kaksi numeroa: 18 + 10 = 28.
4. Sinulla on koko etäisyys viemärin yläosasta viemärin alimpaan kohtaan, ja se on 28 m.
5. Jos kahden pisteen eron laskemiseksi otetaan 1% etäisyydestä, se on 0,28 m. Toisin sanoen ero vedenpoiston yläpisteen ja tyhjennyksen alemman pisteen sijainnin välillä on 28 cm.

Suorita näiden laskelmien perusteella viemärin kaltevuus.

No sijainti

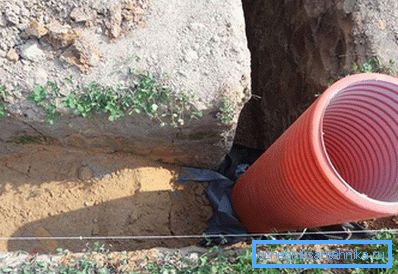

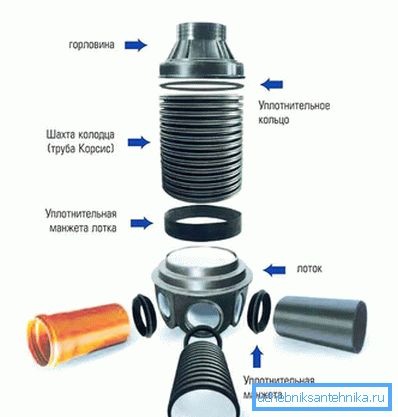

Viemäröintihuoltoa varten on tarpeen tarjota tarkastuskaivoja. Siksi lasketaan syväpoistojärjestelmä laskemalla tarvittava määrä kaivoja ja niiden sijainti.

Tyhjennyskaivon tulisi olla käänteessä, mutta enintään 20 metrin päässä viemärivaihteesta ja tasaisella venytyksellä 30–40 metrin välein. Aseta valuma hyvin alimpaan pisteeseen ottaen huomioon veden kätevä poistuminen rotkoon tai pumppaus tyhjennyspumpulla.

Kun olet suorittanut kaikki laskutoimitukset vedenpoistojärjestelmän rakentamiseen, voit olla varma sen laadusta ja kestävyydestä.
