Miksi tarvitset kaapelikanavan ja miten se on asetettu

Yksinkertaiselle kadulle menevälle miehelle on melko outoa, kuten kaapelijätteet. Itse asiassa sana "jätevesi" tarkoittaa vain tunneleita, jotka on suunniteltu kaapeleiden asettamiseen. Seuraavaksi tarkastelemme lähemmin, miksi he käyttävät tällaisia ​​viemäreitä ja miten ne suoritetaan.

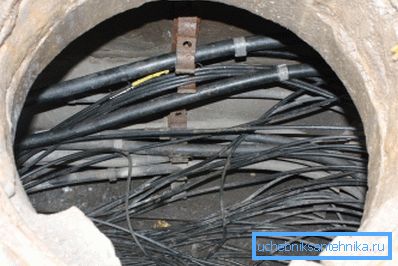

Sen sisältämät kaapelit

Mikä on kaapeleiden viemäri ja miksi sitä tarvitaan

Koska nimestä ei ole vaikea arvata, kaapeleiden viemäröintijärjestelmä sijaitsee maan alla.

Tämän ratkaisun avulla voit poistaa kaupunkimaisemasta:

  • Puhelinlinjat;
  • Sähköjohdot;
  • Kuituoptiset kaapelit jne.

Viestinnän erityisissä viemärijärjestelmissä asettamisen eduista voidaan mainita seuraavat seikat:

  1. Viemäröinti suojaa johdot:
  • kosteusaltistus;
  • lämpötilan lasku;
  • sähkömagneettiset vaikutukset;
  • voimakkaat tuulen tuulet, salamaniskut ja muut luonnonilmiöt.
  1. Tarjoaa pääsyn viestintään milloin tahansa, joka saattaa olla tarpeen verkon tarkastamiseksi, korjaamiseksi tai vaihtamiseksi.
  2. Voit asentaa uusia rivejä rikkomatta tienpinnan eheyttä.
  3. Mahdollistaa laaja-alaisen tietoliikenneverkon sijoittamisen riippumatta maarakenteiden sijainnista ja helpotuksen muutoksista.
  4. Johdot voidaan sijoittaa paitsi vaakasuoraan myös vertikaalisesti, esimerkiksi korkeisiin rakennuksiin. Ja tarvittaessa voit asettaa verkon jopa veden alle.

Kaapeleiden viemäröintijärjestelmä ei tietenkään koske ainoastaan ​​tunneleita, vaan myös useita muita elementtejä, kuten havainto- ja kuljetuskaivoja, keräilijöitä jne. Näitä elementtejä ei ole tarkoitettu ainoastaan ​​auditointiin ja korjauksiin, vaan myös veden siirtämiseen vahingossa tapahtuvasta vedestä.

Kuituoptinen kaapeli viemäriin

Jätevesilaite

Valmistelutyö

Jätevesijärjestelmä alkaa laskelmista ja hankkeesta. Tärkeintä on murtaa kappale niin, että työn määrä on vähäinen. Tämän lähestymistavan ansiosta hankkeen kustannukset laskevat, ja viestintämenettely nopeutuu (ks. Myös artikkeli Puhelinputki: rakentamisen ja toiminnan ominaisuudet).

Reitin tulisi mahdollisuuksien mukaan olla mahdollisimman suora, mutta on välttämätöntä ohittaa kaikenlaiset maanalaiset rakenteet, alueet, joissa on läheinen pohjavedet ja kalkkipitoiset maaperät. Siksi suunnittelun tulisi olla yksinomaan asiantuntijoita.

Myös suunnitteluvaiheessa päätetään, mitkä materiaalit tunneleista valmistetaan.

Ne voivat olla:

  • betoni;
  • Asbestin betoni;
  • muovi;
  • polyeteeni;
  • Keramiikkaa.

Kiinnitä huomiota! Kaapelikanavien tietoliikenneverkot asetetaan asbestisementistä tai betonista valmistettuihin putkiin. Niiden halkaisija on yleensä 100 mm.

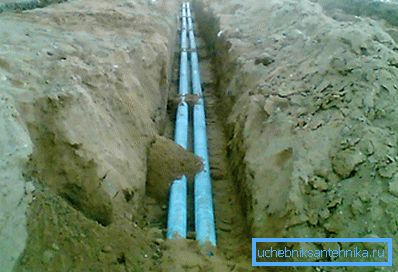

Valokuvasta - asbestisementistä

Ei vain yksittäisiä putkia, vaan myös tasapainotettuja pakkauksia.

Koska lähetyksen laatu riippuu usein verkon sähköisestä homogeenisuudesta, suoritamme suunnitteluvaiheessa asetettujen johtojen ryhmittelyt seuraavasti:

  • Suunnitteluominaisuudet;
  • Työkyvyn arvo;
  • Mitat Pituus;
  • Aallonkestävyys ja muut parametrit.

Kaapelikanavat SNiP: n välityksellä reitillä 15-20 kilometrin välein on varustettava kaapelialustoilla, joiden tärkein vaatimus on tasainen ja kuiva pinta, jopa lumen sulamisen, joen tulvan ja syksyn sateiden aikana.

Lisäksi, kuten edellä mainittiin, verkkojen leikkauksissa on asennettu luukkuja, jotka tarjoavat pääsyn viemärijärjestelmään. On huomattava, että kaivot ovat erityisiä ja tyypillisiä. Ne voidaan valmistaa erilaisista rakennusmateriaaleista, esimerkiksi tiili- tai raudoitetusta betonista.

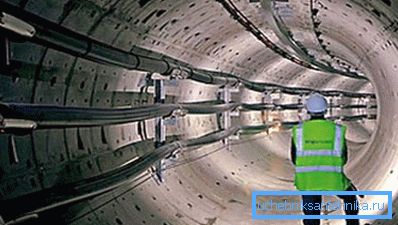

Puhelin valuu

Kaivojen välinen etäisyys ei saa ylittää 150 metriä. Reitin kääntämisen ollessa yli 15 astetta kulma-aukko on asennettava kääntökulmaan.

Kiinnitä huomiota! Verkon on oltava maaperän jäätymisen alapuolella. Jos tätä edellytystä ei ole mahdollista täyttää jostakin syystä, viemäriin asennetaan lämmityskaapeli.

Tämä on itsesäätyvä teippi, joka sijaitsee putken ulkopuolella ja on kytketty sähköön. Ohjeita lämmityskaapeleiden liittämisestä on erittäin yksinkertaista.

Kaapelikanavat

Rakenteen ominaisuudet

Kaapelikanavien ja sähköverkon rakentaminen suoritetaan kaivamalla kaivos.

Tässä otetaan huomioon kaksi pääindikaattoria:

  • Kaivurin leveys;
  • Pituus.

Jos reitti kulkee teiden alapuolella, tunneli kaivetaan ulos ja vahvistetaan välittömästi. Rakentamisen nopeuttamiseksi työskentelen rinnakkain. Esimerkiksi erikoisvarusteilla kaivetaan kaivantoa, ja rakennusryhmät rakentavat välittömästi tunnelin omin käsin.

Kiinnitä huomiota! Kaapelien asennustöitä voidaan tehdä ympäristön lämpötilassa, joka on vähintään -20 astetta. Jos kaapelit suoritetaan polyeteeniputkissa, on kiellettyä suorittaa töitä alle -10 asteen lämpötiloissa.

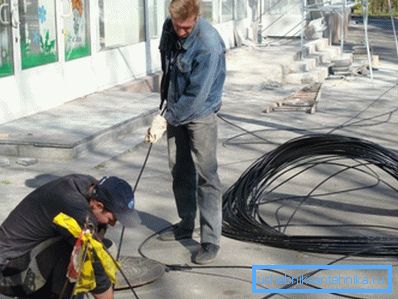

Manuaalinen kaapelin reititys

Itse nauhalle on olemassa joitakin vaatimuksia, jotka riippuvat kaapelin painosta:

Kaapelin paino, kg / km Jännityskeinot Näkymä vetolaitteesta
Jopa 1500 Työ tehdään manuaalisesti Teräsköysi tai teräslankaosa 3 mm
Jopa 6000 Manuaalinen vinssi tai kaapelikone Teräsköysi diam8.0-0 mm
Vuodesta 6000 ja enemmän Köysirata Teräslanka, jonka halkaisija on 11-12 mm

Tässä ehkä ja kaikki kaapelikanavien asennuksen pääpiirteet.

johtopäätös

Kaapelien viemärit ovat erinomainen tapa suojata viestintä ja voimansiirto haitallisilta ympäristöolosuhteilta. Lisäksi ne yksinkertaistavat verkostojen asettamista kaupunkien ympäristöihin, mutta samalla on olemassa useita vaatimuksia niiden rakentamiseen (ks. Myös artikkeli Pesukoneen liittäminen viemäriin ja vesihuoltoon: 5 yksinkertaista ja itsenäistä vaihetta).

Tämän vuoksi tämän työn tekemiseen olisi oltava päteviä ammattilaisia, joilla on tarvittavat varusteet. Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
