Kaukoputkien ja muiden standardivaatimusten välinen etäisyys
Tämän artikkelin kirjoittamisen tarkoituksena on koota yhteen mittoja ja etäisyyksiä koskevat perusvaatimukset, joita tulisi noudattaa vedenpoistojärjestelmän asettamisessa. Meidän on selvitettävä, mikä on vähimmäisetäisyys viemäriputkien välillä, mikä on käsittelylaitoksen suojavyöhykkeen koko ja mikä on viemäriputkien halkaisija. Joten mene.
Tietolähteet
Tärkein tietolähde meille on Neuvostoliiton rakennusvaliokunta SNiP 2.04.03-85, joka hyväksyttiin vuonna 1986. Se säätää ulkoisten viemäriverkostojen asettamista ja niihin liittyvien rakenteiden rakentamista.
Kummallista: melkein samanaikaisesti sen kanssa hyväksyttiin SNiP 3.05.04-85, jossa kuvataan ulkoisen vesihuollon ja viemäriverkon rakentamisen vaatimukset. Jos ensimmäinen asiakirja on tarkoitettu pääasiassa jätehuoltojärjestelmien suunnitteluun, toinen keskittyy käytettyihin materiaaleihin ja asennustekniikkaan.
Meidän on kerättävä joitakin tietoja toisessa asiakirjassa - yhteisyrityksen säännöstössä 32.13330.2012. Tämä on päivitetty versio SNiP 2.04.03-85: stä, joka hyväksyttiin vuonna 2013 ja joka ei poista sen vaikutusta, mutta tuo joitakin lisäyksiä tekstiin.
kaivot
Aloitetaan kaivojen sijainnin vaatimuksista. Tätä varten meidän on aloitettava tutkimalla niiden tyyppejä.
Tyypit ja tarkoitus

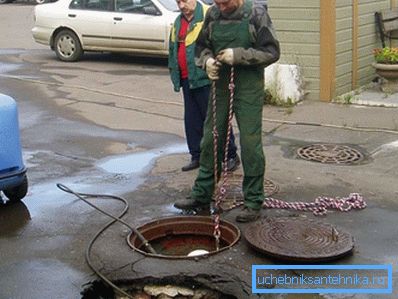

- Tarkastuskaivot auttavat hallitsemaan jätevesijärjestelmän työtä ja ennen kaikkea puhdistamaan sen välttämättömien tukkeumien varalta.

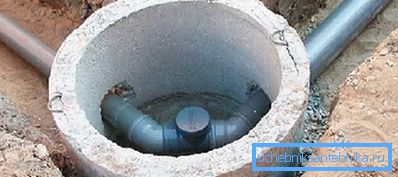

- Rotary - suorittaa saman tehtävän varastojen liikkeen suunnan muutospisteissä. Mikä tahansa putken mutka on aina suurempi riski; pääsy siihen ratkaisee täysin tämän ongelman, jolloin voit poistaa tukoksen, kun se tapahtuu.
- Tasauskorvaus. Liiallinen epätasaisuus ei ole vähemmän haitallinen jätevesijärjestelmän työlle kuin sen poissaolo: jäteveden liian nopea liikkuminen johtaa siihen, että kiinteät jakeet kerääntyvät putkeen vähitellen vähentämällä sen puhdistumaa.
- Putket on varustettu putkilinjojen liitoksilla.
sijainti
Pienin etäisyys viemäreiden kaivojen välillä kaivojen SNiP: n mukaan määräytyy niiden yhdistävän putken koon mukaan.
| Halkaisija, mm | Lyhin etäisyys, m |
| 150 | 35 |
| 200 - 450 | 50 |
| 500 - 600 | 75 |
| 700 - 900 | 100 |
| 1000 - 1400 | 150 |
| 1500 - 2000 | 200 |
| Yli 2000 | 250 - 300 |
Nodaaliset kaivot, jotka on helppo arvata, on varustettu kaikilla viemärilinjoja yhdistävillä paikoilla; pyörivä - jossa putki muuttaa suuntaa. Lisäksi ne olisi esitettävä hankkeessa rinteen tai osan muutospaikoilla.
mitat

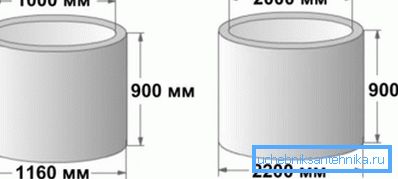

Pyöreän kaivon osa määritetään jälleen putken osalla:
- Jopa 600 mm - 1 m;
- 700 mm - 1,25 m;
- 800 - 1000 mm - 1,5 m;
- 1200 mm - 2 m.
Kuitenkin: jos syvyys on yli 3 m, pienin halkaisija on 1,5 m.
Kaivon työskentelyosan korkeus (lokerosta tai hyllystä kannelle) on tavallisesti 1800 mm. On selvää, että ohjeita ei aina sovelleta: maaston helpotus voi pakottaa lisäämään tai pienentämään syvyyttä. Jos se on 1,2 metriä tai vähemmän, poikkileikkaus kasvaa suhteessa edellä mainittuihin arvoihin 300 mm; kun se ei saa olla pienempi kuin metri.
Kurkku ei ole 700 mm; kun käytetään suuria putkia, niiden on ohitettava puhdistusvälineet.
putket
Vedenpoistojärjestelmän asennuksen tulee perustua seuraaviin pienimpiin putkikokojen arvoihin:
| objekti | Pienin halkaisija, mm |
| Kolmannen neljänneksen asuin- ja teollisuusverkosto | 150 |
| Kotitalouksien ja teollisuuden katuverkosto | 200 |
| Neljännesvuosittainen myrskyverkosto | 200 |
| Street storm -verkosto | 250 |
| Kolmannen neljänneksen ja katuverkoston asukkaat, joiden purkausmäärä on alle 300 m3 päivässä | 150 |

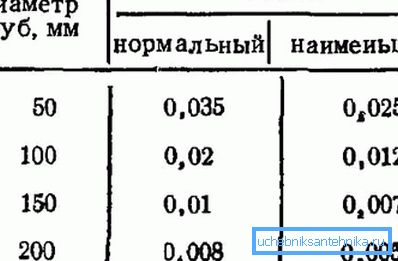

Lisäksi SNiP säätelee putkien kaltevuutta.
Se on merkityksellinen paitsi ulkoisille verkoille: näitä samoja arvoja tulisi noudattaa, kun sisäisiä viemärijärjestelmiä rakennetaan käsillään.
- 50 mm: n putkille optimaalinen kaltevuus on 0,035 (3,5 cm per lineaarinen metri).
- 110 - 0,02.
- 150-0,01.
- 200 - 0,008.
Saniteettiturvavyöhykkeet
Niiden koko määräytyy sekä rakenteen tyypin että suorituskyvyn perusteella.
| rakenne | Saniteettiturvavyöhykkeen koko metreissä, joiden kapasiteetti on tuhat m3 / vrk | |||
| Jopa 0,2 | 0,2 - 5 | 5 - 50 | 50 - 280 | |
| Suodatuskenttä | 200 | 300 | 500 | - |
| Maatalouden kastelukenttä | 150 | 200 | 400 | - |
| Biologinen lampi | 200 | 200 | 300 | 300 |
| Pumppuasema | 15 | 20 | 20 | 30 |
Mikä on etäisyys viemäriin mökin kellariin?

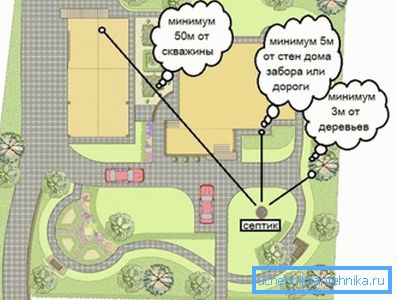

Seuraavassa on parametrit, joita tulisi noudattaa suunnitellessasi yksityisen talon erillistä jätevesijärjestelmää (kapasiteetti - alle 15 kuutiometriä päivässä).
- Maanalaisen suodatusalueen terveysvyöhyke on 15 metriä.
- Suodattimen kaivoksen tai hiekan ja soran suodattimen osalta se on 25 m.
- Septinen säiliö voidaan rakentaa 5 metrin päässä säätiöstä ja suodatin hyvin sisään 8.
Kääntyy, syvyys
Mikä on keräysputken pienin kääntösäde?
- Sen poikkileikkaus enintään 1200 mm on sama kuin putken halkaisija.
- Jos putki on paksumpi kuin 1200 mm, pienin kääntösäde on yhtä suuri kuin sen viisi halkaisijaa.
Tärkeää: jälkimmäisessä tapauksessa tarkastuskaivot tulisi rakentaa kääntökäyrän alkuun ja loppuun.
Mikä on vähimmäissyvyys, jonka voit sijoittaa viemäriin?
Arvo määritetään ensinnäkin maaperän jäätymisen syvyyden ja alueen viemäriverkkojen käytön kokemuksen perusteella.
Jos käyttötietoja ei ole, viemäriputken vähimmäissyvyys on:

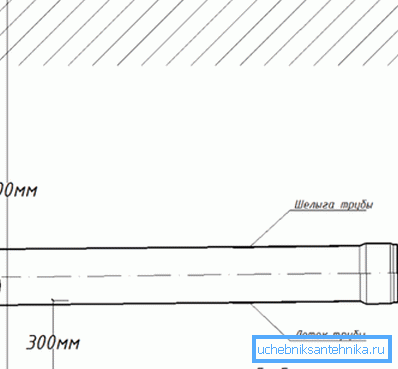

- Poikkileikkaukseltaan enintään 500 mm - 0,3 m maaperän jäätymisen syvyyden yläpuolella;
- Suurempi poikkileikkaus - 0,5 m jäädytysasteen yläpuolella.
Molemmissa tapauksissa etäisyys putken yläosasta maanpintaan tai nollatason merkkiin ei voi olla pienempi kuin 0,7 m. Tämän säännön rikkomisen hinta on lisääntynyt todennäköisyys, että putket jäädytetään huurteen huipulla ja kulkevat ajoneuvot vahingoittuvat. Jos ehto on jostain syystä mahdotonta, putket pinotaan betonialustalle ja eristetään.
johtopäätös
Toivomme, että lukijalle tarjotut materiaalit auttavat häntä suunnittelussa ja itsensä rakentamisessa. Tämän artikkelin video sisältää tavallista enemmän aihepiirikohtaisia tietoja. Onnea!
