Kanavan syvyys - tämän asian tärkeimmät näkökohdat
Suunnittelu- ja asennustöissä viemäriverkkolaitteissa on noudatettava useita normeja. Lisäksi, jos kaltevuuskulmalla, putken halkaisijalla ja muilla tekijöillä on vakioarvot, SNiP: n mukainen viemäriverkoston syvyys voi vaihdella merkittävästi riippuen siitä ilmastoalueesta, jossa työ tehdään. Tässä artikkelissa tarkastelemme tätä asiaa tarkemmin ja korostamme tärkeimpiä näkökohtia.
Säröt, jotka on otettava huomioon nauhan syvyyttä määritettäessä
Kaikki tarkasteltavaan kysymykseen liittyvät tiedot on esitetty SNiP 2.01.01-82, seuraavat tärkeät tekijät voidaan erottaa tästä säädöksestä:

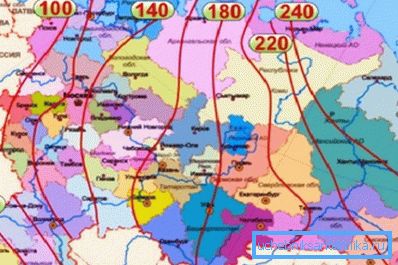

| Ilmastovyö | Tämä indikaattori on pitkälti olennainen, joten kaikki suunnittelutyöt alkavat siitä, alla on kaavio, joka määrittää SNiP: n asettamien viemäriputkien syvyyden. Sinun täytyy löytää sijaintisi ja selvittää haluttu syvyysarvo. |
| Piirrä helpotus | Jos alustan, johon viestintä tehdään, on täysin tasainen, tämä tekijä voidaan jättää huomiotta, mutta jos taso on epätasainen, putkilinjan syvyys muuttuu. |
| Rakenteiden kuormitus | Jälleen, jos sivustossa ei ole kuljetusta, sinun ei pitäisi huolehtia kuormituksista, mutta jos järjestelmä asetetaan kulkureitin, tien tai alustan alle, jota kuljetus kulkee joskus, kannattaa harkita lisääntyneitä muodonmuutosvaikutuksia, koska ne voivat vahingoittaa putkia |
| Käytetyt materiaalit | Jos käytetään rautavalua tai paksuseinäisiä asbestiputkia, sinun ei pitäisi huolehtia kuormituksesta, mutta jos päätät käyttää muovia, jonka hinta on paljon alhaisempi, sinun on kiinnitettävä erityistä huomiota, koska kestävyydestään huolimatta tällaiset elementit ovat paljon helpompia vaurioita. |
| Suunnitteluominaisuudet | Esimerkiksi viemäriputkien syvyys yksityisessä talossa eroaa merkittävästi teollisesta rakentamisesta johtuen useista ominaisuuksista, joita pidämme alla |
Työjärjestys
Mieti, missä järjestyksessä kaikki toiminnot suoritetaan, ja miten järjestetään työnkulku virheiden ja virheellisten laskelmien todennäköisyyden minimoimiseksi (ks. Myös artikkeli Jätevesiputken poikkeaminen on tärkeä indikaattori tehokasta työtä).
Pakastussyvyys

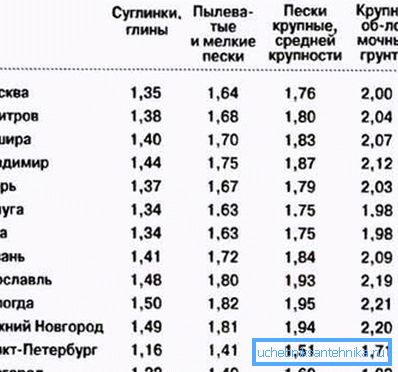

Tämä indikaattori löytyy joko hakemistosta ”Rakennusklimatologia” tai paikallisissa metrologian virastoissa. On syytä huomata, että indikaattori voi vaihdella merkittävästi maaperän tyypin mukaan, kuten taulukon lukeminen osoittaa.
Tämäntyyppisessä viestinnässä on joitakin ominaisuuksia, jotka sinun on tiedettävä syvyyden laskennassa:
- Koska putkien läpi kulkee jatkuvasti korkeita lämpötiloja, putkien syvyys poikkeaa tavanomaisesta viestinnästä ja standardeista LVI-järjestelmistä. Tämä on erittäin tärkeä tekijä, joka vaikuttaa suoraan työn työllistymiseen ja sen toteuttamiseen kuluvaan aikaan.
- Indeksi muuttaa nauhan syvyyttä riippuen käytettyjen elementtien halkaisijasta. Jos tämä indikaattori on alle 50 senttimetriä, on mahdollista vähentää 0,3 metriä pakkasen syvyyden arvosta, jos se on yli 50 senttimetriä, sitten 0,5 metriä. Toisin sanoen 1,5 metrin tiedonsiirron ilmaisimella voidaan asettaa 110 mm: n halkaisija 1,2 metrin syvennykseen.
Vihje! Jos tiedonsiirto on mahdotonta tai erittäin vaikeaa, voit käyttää putkien erityistä eristystä, joka estää jäätymisen ja yksinkertaistaa huomattavasti työtä. Joissakin tilanteissa tämä on ainoa sopiva ratkaisu.
Maasto-ominaisuudet
Jos sivustossa on korkeuseroja, on tärkeää noudattaa muutamia tärkeitä sääntöjä:

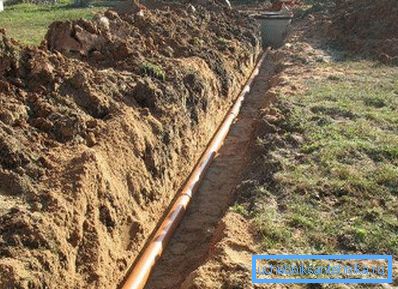

- Yksinkertaisin vaihtoehto syvyyden laskemiseksi on pienimmän osan määrittäminen, ja tästä syystä on mahdotonta tehdä laskelmia, koska pisarat eivät ole toivottavia, et voi kaivaa porrastettua kaivantoa joka tapauksessa, koska kaltevuuden tulisi olla yhtenäinen koko linjan pituudelta.
Kiinnitä huomiota! Liian suuri ja liian pieni bias vaikuttaa haitallisesti järjestelmän toimintaan ja johtaa nopeutettuun plakin muodostumiseen putkien sisäseiniin, mikä lisää merkittävästi tukkeutumisriskiä.
- Kun työ on monimutkainen suuren korkeuseron tai muiden tekijöiden vuoksi, on mahdollista lämmittää järjestelmän osaa, joka on lähempänä pintaa kuin sen pitäisi olla, ja sijoittaa loput osista ilman lämpöeristyselementtejä.
- On erittäin tärkeää varmistaa jokaisen elementin korkealaatuinen kiinnitys siten, että nukahtamisen jälkeen putket eivät taivuta, koska tällaisissa tapauksissa on olemassa suuri vuotojen todennäköisyys.

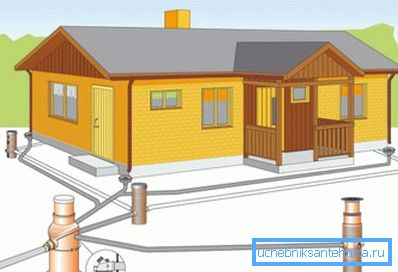

Asennussyvyyssuunnitelma on erittäin tärkeä valmisteluvaiheessa - yksityisen talon viemäriverkosto ei ole monimutkainen, joten hankkeen luominen ei ole vaikeaa, ja edellä kuvatut tekijät toimivat eräänlaisena opetuksena.
Työn ominaisuudet
Jos olet päättänyt, kuinka syvälle haudata viemäriputki, pääset töihin:

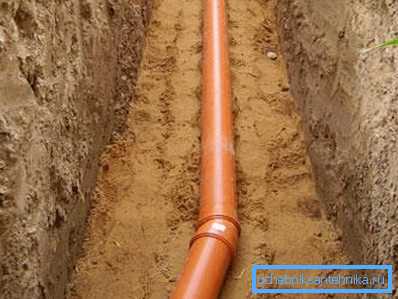

- Kaivos kaivetaan 15-20 cm syvemmälle kuin tarvitaan. Tämä on välttämätöntä hiekka-sora-tyynyn valmistamiseksi, joka on huolellisesti kiristettävä.
- Seuraavaksi asennetaan, sen pitäisi alkaa talon perustamisesta. On tärkeää, että viemäriputken syvyys asetetaan myös tarvittavalle kaltevuudelle, putkille, joiden halkaisija on 100 - 200 mm, tämä indikaattori on 2 cm metriä kohti, eli korkeusero 10 metriä on 20 cm.
- Putkien pienimmän paineen varmistamiseksi on kaivettava kapeita kaivoja, ja on myös mahdollista asentaa puiset tukiputket jokaisen putken päälle paineen vähentämiseksi.
- Liittimien maksimaalisen tiiviyden varmistamiseksi voidaan edelleen vahvistaa silikonitiivistettä kiinteytyksen jälkeen, mikä luo ylitsepääsemättömän esteen kosteudelle.
- Kokoonpanon jälkeen järjestelmä on tarkistettava vuotojen varalta. Helpoin vaihtoehto on täyttää se vedellä.
- Viimeinen vaihe - nukkumisviestintä.

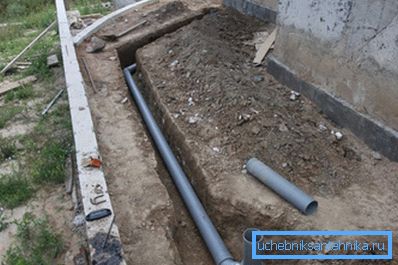

Sade-viemärin syvyys voi olla pienempi, koska talvella putket ovat tyhjiä ja pakkas ei ole kauhea. Mutta on tärkeää, että järjestelmä ei kerää vettä sademäärän aikana.
johtopäätös
Kuten näette, jätevesijärjestelmän syvyys on erittäin tärkeää, muuten pakkas voi vain pysäyttää järjestelmän (ks. Myös artikkeli Septiset jätesäiliöt ovat keskeinen osa autonomista jätevesijärjestelmää).
Tässä artikkelissa oleva video kertoo joitakin tärkeitä vivahteita artikkelissa käsitellystä aiheesta.
