Kaivot: vaikeat hetket yksinkertaisen rakenteen valinnassa

Kanava on ilmeisestä yksinkertaisuudestaan ​​huolimatta valittava hyvin huolellisesti. Asia on, että se suorittaa melko tärkeän tehtävän, samalla kun se tarjoaa pääsyn tarkastus- tai tarkastuskaivoon ja suojaa viemäriverkon maanalaista osaa vahingoista.

Alla kerrotaan, mitä yksityiskohtia sinun pitäisi kiinnittää huomiota ennen kaikkea, ja mikä tuote on parempi valita, kun vedenpoistojärjestelmä varustetaan eri olosuhteissa.

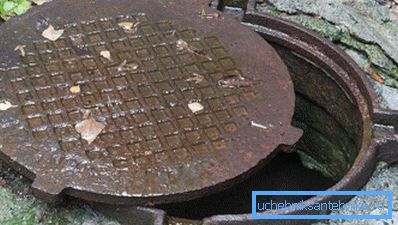

Kaivon suojaa on hoidettava!

Suunnitteluominaisuudet

laite

Viemäreiän kaivo on rakenne, joka on asennettu katselu- tai tarkastusakselin yläosaan.

Kuten edellä mainittiin, tässä osassa on kaksi toimintoa:

  • Toisaalta se estää luvattoman pääsyn putkiin.
  • Toisaalta luukun avulla voimme itse mennä maahan maahan diagnostiikkaa tai korjausta varten.

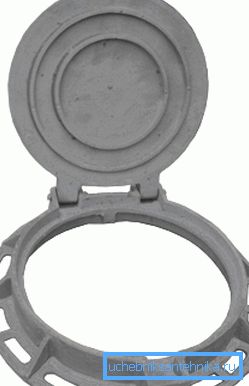

Kaula ja saranoitu kansi

Luukku ei poikkea monimutkaisuudesta:

  • Kaivossa on kiinteä rengaskaula - kiinteä osa.
  • Yläpuolelle on asennettu kansi, joka voi olla irrotettava tai saranoitu (saranoitu muotoilu).
  • Joissakin tapauksissa kaulaan on asennettu kaksi peitettä: suojakansi, joka sopii päälle, ja sulkulaite, jossa on lukko.

Kiinnitä huomiota! Monet ihmettelevät, miksi kaivo on pyöreä eikä neliö. Tähän kysymykseen on melko vähän vastauksia, mutta uskottavin on seuraava: pyöreä kansi, toisin kuin neliö, ei voi kaatua kaulaan, koska sitä ei käännetä.

Joten ei tarvitse päästä syvyydestä useiden metrien raskas valurauta "pannukakku".

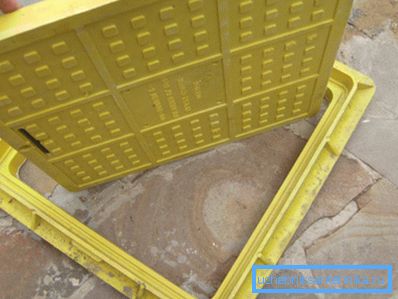

Näin neliön kansi putoaa kaulaan. Kierroksella tällainen
  • Kannen ulkopinta on tasainen tai kupera. Koverien osien käyttö on järjetöntä: ne keräävät sadevettä.

Kaivon lukot

Yleensä kaulan ja kannen yhdistäminen on varustettu eri lukoilla.

Niiden pääasiallisena tehtävänä on estää spontaani aukko ja - harvemmin - estää kannen aukko ilman erityistä avainta.

  • Meille tuttu valurauta-raskas kaivo sekä eräät polymeerihiekkakomposiittimallit valmistuvat sivuun ulokkeista, jotka menevät kaulan aukkoihin.
  • Muovisäiliö voidaan tehdä kannen ja kuopan itse ruuviliitoksella.

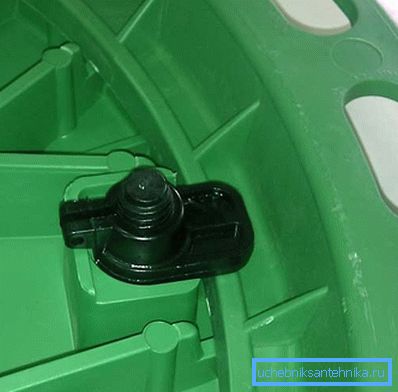

Lukitusjärjestelmän elementti
  • Teräsmalleissa on mekaaniset lukot, pultit tai laajennustyypit. Tällaisia ​​rakenteita käytetään kuitenkin harvoin vesihuoltojärjestelmissä: useammin sulkukannet täydentävät tietoliikenneyhteyksien, voimajohtojen jne. Akseleita.

Toiminnallinen luokitus

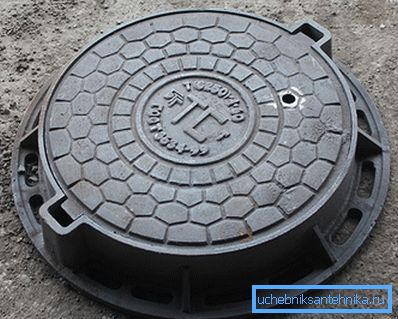

Osan merkitseminen antaa meille mahdollisuuden määrittää, kuinka paljon kaivoa painaa ja mihin verkkoihin se on tarkoitettu

Kaivon paino riippuu kahdesta parametrista: sen mitoista ja tyypistä, johon se kuuluu. Tähän mennessä yleisimmin käytetyt valurautatyypit ja näin ollen alla olevassa taulukossa annamme täsmälleen niiden ominaisuudet:

merkki Tuotetyyppi Paino, kg Käyttäminen
kansi kotelo
P korjaus - 35 Sitä käytetään kaulan väliaikaiseksi estämiseksi tien töiden aikana.
L helppo 30 35 Se on asennettu vihreisiin tiloihin, kävelyreiteille, yksityisissä kotitalouksissa.
T raskas 50 50 Sitä käytetään tarkastettaessa kaivotarkastuksia.
TM Raskas runko 45 50 Asennetaan kaivoissa, jotka sijaitsevat suurilla liikennevoimakkuuksilla varustetuilla moottoriteillä.

Kiinnitä huomiota! Tyypin lisäksi näihin kaivojen merkinnän, joka levitetään tuotteille niiden vapauttamisen yhteydessä, on sisällettävä sen teknisen verkon nimi, johon osa on tarkoitettu, tuotannon vuosi ja kuukausi jne.

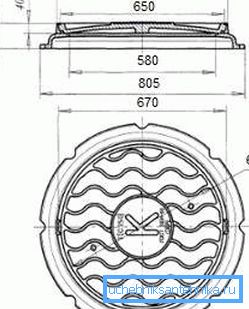

Kanavan läpimitta ja tärkeimpien rakenneosien koko

Myös GOST: n mukaiset viemäriputken mitat ovat tiukasti vahvistettuja. Useimmiten maanalaisen verkon laitteissa käytetään malleja, joiden halkaisija (kansi) on 645 tai 800 mm. Polymeeri- ja teräsmalleilla voi kuitenkin olla muita ulottuvuuksia.

Suositut lajit

Valurauta

Jos käsittelemme tärkeimpiä parametreja ja typologiaa, jatka tarkemmin materiaalien luokittelua.

Ensimmäinen suosio on luonnollisesti valurauta-luukut:

  • Sekä suu että kansi on ruiskuvalettu.. Koteloiden valmistuksessa ota materiaali SCh15 ja vahvempi, ja kansi valetaan valurautamerkkiä käyttäen, ei ole pienempi kuin SCh45.

Kiinnitä huomiota! Rakenteen rakenteellisen lujuuden tulisi ylittää 60 tonnia.

  • Joissakin tapauksissa kannen ja kaulan välinen liitos suljetaan lisäksi kumitiivisteellä.. Tätä varten käytä paksua kumia, joka voi pysyä puristetussa tilassa pitkään menettämättä elastisuutta.
  • Tällaisten rakenteiden käyttöikä on käytännössä rajaton.. Euroopassa löydät tuotteita, jotka suorittavat säännöllisesti toimintojaan yli sata vuotta: jos ulkoasu poikkeaa uusista, ne poistetaan vain kasvoilla.
  • Valuraudalle on ominaista vähimmäislämpötilan muodonmuutokset, joten kaulan ympärillä oleva tienpinta ei hajoa..

Miinukset ovat:

  • Suuren massan takia kaivon asennus edellyttää avustajien osallistumista työskentelyyn ja joskus lisävarusteiden käyttöä.
  • Tuotteen hinta on myös hyvin merkittävä, mutta sen käyttöikä on osittain kompensoitu.
  • Mutta tärkeintä on, että luukkujen kannet varastetaan järjestelmällisesti, mikä tekee siitä irrationaalisen asentaa suojaamattomalle alueelle.

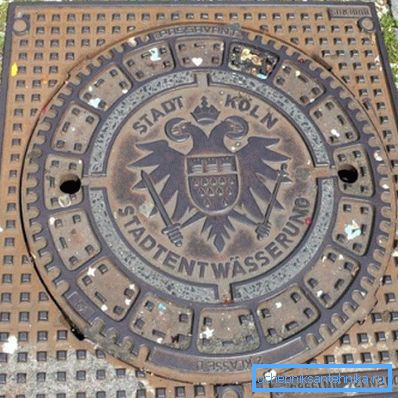

Kuvat toisesta mallista

polymeeri

Viime aikoina käytetään asennukseen jalkateille ja vihreiden istutusten vyöhykkeelle valurauta-aukkojen sijasta muovista ja komposiiteista valmistettuja rakenteita:

  • Polymeerikanavan viemäri tehdään yleensä kvartsihiekan, sementin ja sulan muovin perusteella. Seos kuumennetaan 300 ° C: seen0C ja asetetaan erityiseen muotoon lehdistön alla.
  • Tuotteen saamiseksi lisätään haluttu sävy, vihreä, ruskea tai oranssi pigmentti raaka-aineen koostumukseen. Näin voit joko tehdä luukun mahdollisimman huomaamattomaksi tai kiinnittää siihen huomiota, jotta vältytään loukkaantumisilta.
  • Tuloksena on melko kevyt (jopa 45-50 kg) rakenne, joka sisäisestä rakenteesta riippuen kestää 3–15 tonnia.

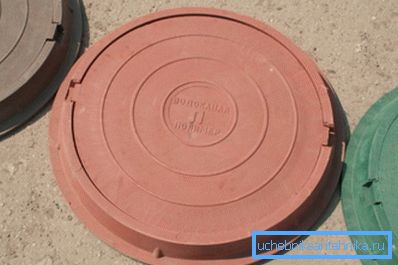

Polymeerisementin osat

Kiinnitä huomiota! Luotettavimmissa luukkuissa polymeeriin on asennettu teräsvillaa tai metallikuitua.

  • Nämä osat on helppo koota omilla käsillään, vain avata ja sulkea. Lisäksi niiden kaivokansiot eivät ole kiinnostavia "ei-rautametallien metsästäjille", ja runko itse on erittäin anti-vandaalista.
  • Muiden etujen joukossa voidaan havaita merkittävä kireys, joka varmistetaan mittojen tarkalla noudattamisella puristamisen aikana, sekä se, että talvella kansi ei jäätyy kaulaan jopa hyvin alhaisissa lämpötiloissa.

Tällaisten tuotteiden hinta on vertaansa vailla valurautaisten kanssa, joten yksityisrakentamisessa ne valitaan viime aikoina.

Rakenteet muista materiaaleista

Valu- ja polymeerimallien lisäksi muita luukkuja löytyy myynnistä:

  • Muovi (useimmiten polyvinyylikloridi). Valmistettu ruiskuvalulla, joka usein toimitetaan komposiitti- tai teräsvahvistuksella. Suuren joustavuuden vuoksi he tekevät melko hyvin jalankulkijoiden kuormien kanssa, mutta kylmässä ne ovat hyvin hauraita.

Vihje! Ohjeessa suositellaan PVC-luukkujen asentamista esikaupunkialueille ja viheralueille, poispäin intensiivisen liikkumisen reiteistä.

  • Betoni. Tällaisia ​​osia käytetään useimmiten väliaikaisena pistokkeena - rakentamisen aikana tai metallilukon varkaudessa. Ne ovat levyjä, jotka on valmistettu raudoitetusta betonista yhdellä tai kahdella kiinnikkeellä.

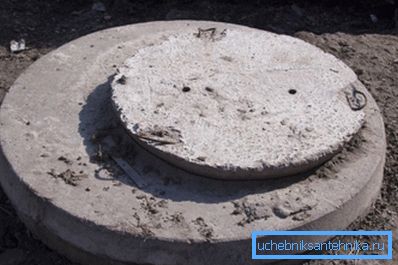

Betonin väliaikainen rakentaminen. Mutta älä varastakaa!
  • Betoniluukkujen pääasialliset haittapuolet ovat lähes täydellisen tiiviyden puute (kansi on vaikea asentaa tiukasti kaulaan) ja epämiellyttävä ulkonäkö.
  • Teräs - se on helpompi silitysrauta, mutta eroaa pienemmästä kestävyydestä. Useimmiten ne toimitetaan lukkoilla ja asennetaan paikkoihin, joissa on tarpeen estää ulkopuolisten pääsy viemäriin.

johtopäätös

Polymeeri- tai valurautakanava on valittava niiden kuormien mukaisesti, joita hänen pitäisi kokea. Tällöin vedenpoistojärjestelmä suojataan luotettavasti, ja osan vaihtamiseen kuluu hyvin vähän aikaa (katso myös artikkeli Kotitalousjätepumppu: asennus, ominaisuudet, edut).

Tämän artikkelin video auttaa sinua ymmärtämään esitetyn kysymyksen vivahteita, joten suosittelemme, että tutkit sen huolellisesti.
