Jätevedet kylvyssä: laitetekniikka ja toteutusperiaatteet

Mukava lepo kauniissa puuhauteessa voi pilata pienen asian, esimerkiksi väärin järjestetyn viemärijärjestelmän. Tällöin huone haisee epämiellyttävää ja tuskin ketään saa siitä iloa. Jotta kylpylän viemäröintijärjestelmä toimisi sveitsiläisenä kellonaikana, on helpompi ottaa välittömästi huomioon kaikki tämän liiketoiminnan yksityiskohdat kuin käsitellä tulevaisuudessa lukuisia korjauksia.

Viemäröintilaite kylvyssä

Jäteveden yleiset periaatteet

Jätevesijärjestelmän pääasiallisena tehtävänä on tyhjentää viemärit ja purkaa ne: joko keskitettyyn viemäröintijärjestelmään tai viemäriputkeen tai viemäriin. Kylpyyn on melko usein, että jätevesi johdetaan WC: ltä viemäriverkostoonsa, ja tämä on otettava huomioon, kun kylpylässä on viemäriverkosto.

On olemassa useita viemäröintijärjestelmiä:

  • käyttämällä kuivauskaivoa;

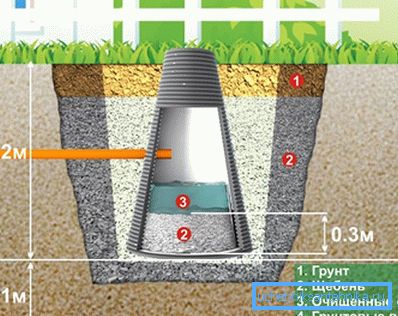

Kaavamainen kuvaus viemärikaivosta
  • käyttämällä septista säiliötä;

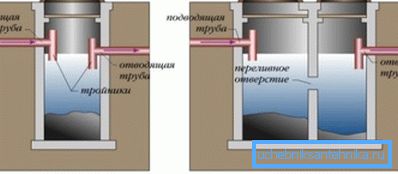

Yhden ja kahden kammion septiset säiliöt
  • jäteveden poistaminen keskitettyyn viemäröintijärjestelmään.

Kun valitset sopivan vaihtoehdon, sinun on otettava huomioon valumavesien määrä ja maaperä. Joten, jos maa on hyvin vettä läpäisevä, voit tehdä yksinkertaisimman viemäriverkon. Muussa tapauksessa ehkä paras ratkaisu olisi käyttää kuoppaa veden väliaikaiselle keräämiselle, sitten jätevesi johdetaan kaltevan putkilinjan kautta.

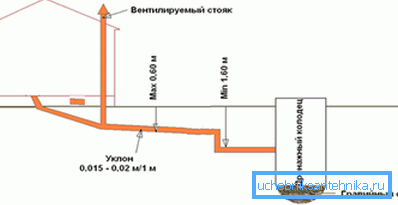

Viemärijärjestelmä kylvyssä

Dachassa vain eniten käytetään kahta ensimmäistä viemärijärjestelmää, on epätodennäköistä, että keskitetty viemäriverkosto on kaupungin ulkopuolella. Septisen säiliön muunnos voidaan kutsua yleiseksi ratkaisuksi.

Yleiset säännöt viemäriin

Sääntelyasiakirjojen osalta tulisi kiinnittää huomiota erityisesti SNiP 2.04.03-85, SNiP 2.04.01-85. Kaikissa näissä asiakirjoissa esitetyt vaatimukset vahvistavat suurimman sallitun etäisyyden septikannasta (viemärikaivosta tai vesisäiliöstä) asuntoihin ja vedenottopaikkoihin.

Miten viemäri tehdään kylpysäännöksessä ei kerro, sen sisältämät tiedot ovat hyödyllisiä vain suunnitteluvaiheessa.

Jätevesivariantissa, jossa käytetään septista säiliötä, on suositeltavaa säilyttää seuraava etäisyys septisen säiliön ja muiden rakenteiden välillä:

  • vähintään 5 metrin etäisyys on jätettävä kerrostaloon;
  • ennen kuin aita erottuu Dachan tontteja, on oltava vähintään 2 metriä jäljellä, ja yleensä sellaisia ​​asioita, kuten septinen säiliö, on parempi siirtää sisämaahan;

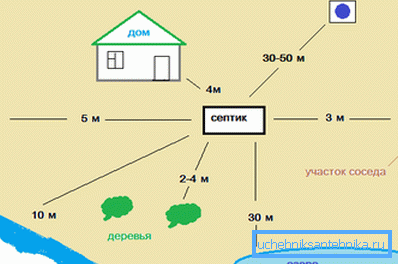

Kaavio esittää suositeltua etäisyyttä septic-säiliöön
  • Tärkein kriteeri voidaan katsoa etäisyydeksi veden saannista, sitä suurempi se on, sitä parempi. Jos maa on hiekkainen, on parempi, että siivoussäiliö on 40-50 metrin päässä siitä. Yhdenmukaisen maaperän tapauksessa tätä etäisyyttä voidaan vähentää 25 - 30 metriin.

Kiinnitä huomiota! Septisen säiliön sijoittamista koskevien sääntöjen ja korkean pohjaveden tason noudattamatta jättämisen yhteydessä pilaantumisriski kasvaa. Jos pohjavesiä käytetään vesihuoltoon kotona, tämä voi vaikuttaa ihmisten terveyteen.

Viemäritekniikka, jossa on septinen säiliö

Jätevesijärjestelmän järjestys koostuu seuraavista vaiheista:

  • suunnittelu - septisen säiliön ja ojien kaava on piirretty kaaviokuvassa;
  • kaivaa kaivoja ja kaivoa septisen säiliön asentamiseksi;
  • putkilinjan asettaminen;
  • vedenpoistojärjestelmän testaus;
  • ojien täyttäminen;
  • septisen säiliön asennus.

On tärkeää, ettet saa sekoittaa materiaaleihin - sillä putkilinjan osuudella, joka kulkee kadulla, on käytettävä oranssinvärisiä muoviputkia. Valurautaputkia saa käyttää, mutta suuri paino ei lisää niiden suosiota, ja valurautaputkien hinta ei ole niin pieni.

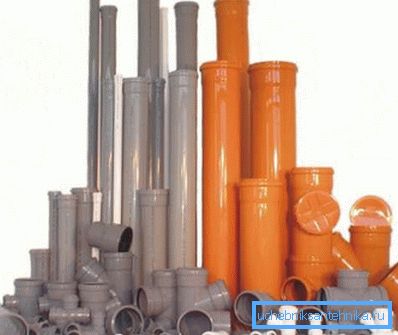

Oranssiaputkia käytetään ulkona ja harmaana - kylvyn sisällä.

Putkien halkaisijan osalta, jos järjestelmän tehtävänä on yksinomaan poistaa vesi kylpyammeesta, 50 mm: n putkilinja on sallittu. Vaikka on parempi pysähtyä halkaisijaltaan 110 mm, voit liittää WC: n järjestelmään.

Tarvittavan kaltevuuden tarjoaminen

Kylpyammeen viemäröinti käsien kanssa alkaa kaivaa kaivoja putkien asentamista varten. Vesi putkilinjan läpi liikkuu painovoiman avulla, joten on tarpeen varmistaa, että ojan pohja on riittävä.

Kun hydraulinen laskenta ottaa huomioon putken halkaisijan ja veden virtausnopeuden. Tietenkin ei ole järkevää tehdä laskelmia joka kerta, joten voit käyttää valmiita kaltevuusarvoja putkien halkaisijan mukaan.

Kallistuksen arvot riippuvat putken halkaisijasta

Halkaisija, mm Rinne, cm / m
50 2.5 - 3.5
110 1,2 - 2,0
150 0,7 - 1,0
200 0,5 - 0,8

Lisäksi on tarpeen ottaa huomioon maaperän jäätymisen syvyys, muuten putkeen muodostuu jäälohko, ja veden virtaus tulee mahdottomaksi.

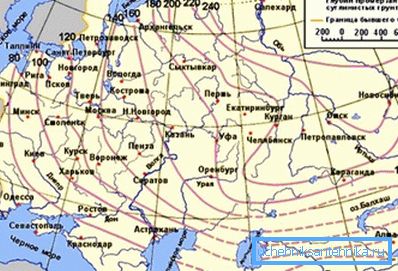

Kartta näyttää pakkasen levinneisyyden syvyyden post-neuvostotason eri alueilla (väliarvot määritetään interpoloimalla)

Ojan syvyyden osalta on noudatettava seuraavia suosituksia:

  • on keskityttävä ongelman perustan takana olevaan maaperään;
  • pohjan vähimmäissyvyyden tulisi olla noin 50 - 70 cm;
  • sen määrittämiseksi, mikä on ojan syvyys ojan lopussa, sinun täytyy tietää sen pituus ja kaltevuus.

Kaivamisen päätyttyä rinne tarkistetaan hydraulisella tasolla tai tasolla. Sitten kaivon pohjalle kaadetaan noin 5 cm paksuinen hiekkakerros ja tiivistetään (rinne on pysyttävä).

Putkien asennus

Putkien pystysuuntaiset osat voidaan kiinnittää sitomalla ne maahan kulkevaan tikkuun. On parempi ottaa näiden osien korkeus marginaalilla, sen jälkeen kun se on täytetty, ylimäärä voidaan leikata pois.

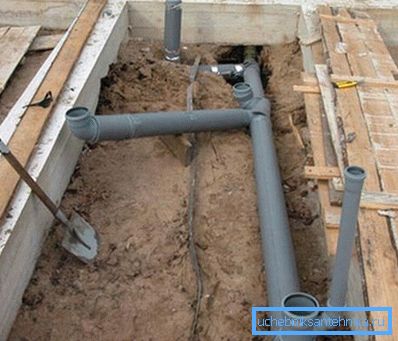

Putkilinjan pystysuuntaiset osat on kiinnitettävä jäykästi

Putkia asennettaessa on toivottavaa pakata ne edelleen vaahtoeristysmateriaalilla. Tästä johtuen omalla kädellään varustettu viemäröinti muuttuu "pakkasenkestäväksi", ja vaikka osa putkilinjasta olisi maaperän jäätymisvyöhykkeellä, viemärit eivät jäätyisi.

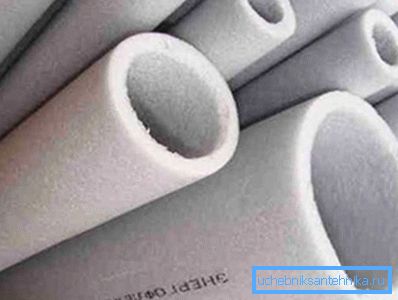

Putki voidaan laittaa tavanomaiselle ilmanvaihtoputkien eristölle

Kiinnitä huomiota! On suositeltavaa järjestää kaivoja kääntöpisteisiin, ja ainakin yksi kaivo tulisi sijoittaa myös pitkälle suoralle osuudelle. Jos vesivirtausongelmissa on ongelmia, on vian löytäminen helpompaa.

Kaikkien putkilinjojen asennuksen jälkeen on tarkistettava nivelten tiiviys ja rinteen noudattaminen. Tätä varten riittää, että kaadetaan muutama litra vettä putkilinjan pystysuoraan osaan ja mitataan sitten, kuinka paljon vettä on tullut pistorasiaan.

Jos tilavuudet ovat lähes yhtä suuret, putkilinja asetetaan oikein. Sen jälkeen voit haudata kaivoksen.

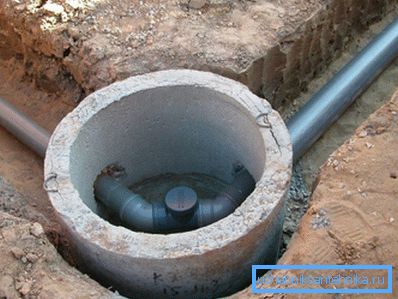

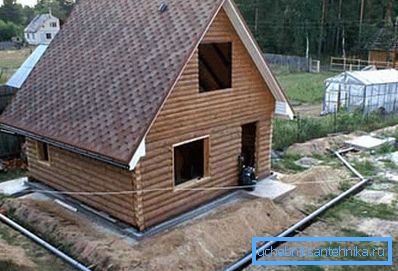

Kuvassa - kaivoon

Poista epämiellyttävä haju

Mikä tahansa kylpyjen viemäröinti - omin käsin olisi varustettava hyvällä tuuletuksella. Tätä varten riittää, että saadaan aikaan tuuletettu nousupohja säätiön sisällä ja tuodaan se ulkona katon läpi.

Vedenpoistopisteissä (kylvyn betonipinnalla) on välttämättä asennettu vesisuljin. Nämä vesipistokkeesta johtuvat laitteet eivät anna jäteveden hajua päästä huoneeseen. Jos jätämme ilmanvaihtoputken huomiotta, putkistoon luodaan harvinainen tila ja lisääntynyt paine rikkoo vesilukon.

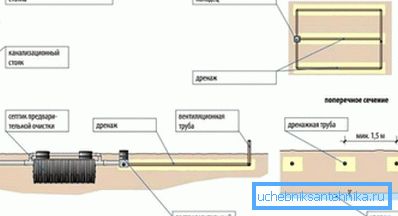

Kaavio esittää pystysuoran ilmanvaihtokanavan.

Septinen säiliölaite

Ostetut kontit eivät ole halpoja, joten pienellä määrällä jätevettä (jopa 800 litraa viikossa) voit tehdä kotitekoisen septisen renkaan.

Tällaisen septisen säiliön laitetta koskevat ohjeet koostuvat seuraavista kohteista:

  • kaivaa 2x2 m: n kuoppa-osa ja vähintään 2,5 m: n syvyys;
  • tyhjennyslevy kaadetaan kuopan pohjaan (hiekkakerros 15 cm, ja sen päälle rakeen kerros - 15 cm);
  • maaperästä ja jätemäärästä riippuen lasketaan tarvittava määrä renkaita. Savun maaperän ja viikoittaisten valumien osalta jopa 800 litraa, 7 renkaasta riittää, ne pinotaan päällekkäin, kuoppa on täynnä viemärivaihtoja sivuilla ja pystysuora tyhjennysputki voidaan asentaa keskelle;
Renkaan septinen säiliö
  • putken ylempään renkaaseen tehdään reikä;
  • septisen säiliön kansi voi olla metallia tai betonia. Sen on jätettävä aukko ilmanvaihtoputkelle.

Kiinnitä huomiota! Septisen säiliön ilmanvaihto on pakollista, ilman pääsyä raittiiseen ilmaan bakteerit eivät voi toimia tehokkaasti.

Tulos

Kylpyyn ehdotettu jätevesi on tehokasta, yksinkertaista ja edullista, joten sinun on käytettävä rahaa vain putkien ostamiseen. Työn suorittaminen annettujen ohjeiden mukaisesti takaa viemärien nopean poistamisen ja epämiellyttävän hajua. Tämän ansiosta on taattu miellyttävä oleskelu.

Tässä artikkelissa esitetyssä videossa käsitellään yksityiskohtaisemmin kylvyn viemäröintiä.
