Autonominen viemäriverkkotekniikka

Jotta yksityinen talo olisi todella mukava, on tarpeen toimittaa se wc: llä ja kylpyhuoneella, mutta tähän on tietysti tarpeen suorittaa sisäisiä ja ulkoisia viemärijärjestelmiä. Useimmiten puuttuu kyky yhdistää yksityinen talo keskitettyyn viemäriverkkoon, jolloin paikalle rakennetaan itsenäinen järjestelmä. Tässä artikkelissa tarkastellaan perusperiaatteita siitä, miten itsenäinen jätevesi tehdään käsin.

Autonominen viemärijärjestelmä

Yleistä tietoa

Niin itsenäinen viemäri - mikä se on? Monet ihmiset uskovat, että tämä järjestelmä on siihen liitetty putkilinja. Säiliö on kuitenkin vaikeata kutsua jätevesiksi, koska se on pikemminkin väliaikainen jätevesien varastointi.

Todellinen autonominen viemärijärjestelmä on ensinnäkin jätevedenpuhdistamo. Nykyään tällaisia ​​järjestelmiä on useita, mutta ne kaikki on jaettu kahteen tyyppiin:

haihtuva Järjestelmässä on ilmapuhaltimia ja sähköä kuluttavia pumppuja.
haihtumaton Kaikki tällaisten järjestelmien prosessit tapahtuvat itsestään ilman sähköelementtejä.

Minun on sanottava, että energiasta riippuvat järjestelmät ovat teknisesti monimutkaisempia, mutta ne pystyvät käsittelemään enemmän jätettä ja vievät vähemmän tilaa. Niiden merkittävä haittapuoli on riippuvuus sähköstä, joten haihtumattomat järjestelmät ovat suositumpia yksityisissä asuntoissa.

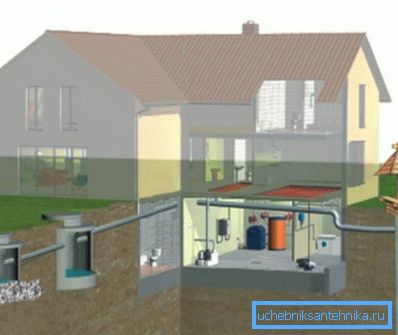

Kaaviossa on itsenäinen vesihuolto ja jätevesi

Järjestelmälaite

Mikä on autonominen jätevesi, me tajusimme. Tarkastellaan nyt sen laitetta.

Järjestelmä koostuu siis seuraavista peruselementeistä:

  • Sisäiset verkot;
  • Ulkoiset verkot;
  • Viemärien puhdistus- ja tyhjennysjärjestelmät.

Hoitolaitos

Jätevesijärjestelmän perusta on täsmälleen jätteiden käsittelyjärjestelmä - septinen säiliö.

Kolmen kammion septinen säiliö täyttää tehtävänsä kaikkein laadullisesti, tässä tapauksessa autonomisen viemäriverkon toiminnan periaate on seuraava:

  • Ensimmäisessä kammiossa Raskaista sulkeutumisista ja niiden mätänemisestä on puhdistettu viemäri.
  • Toisessa kammiossa biologinen jätevedenkäsittely suoritetaan.
  • Kolmannessa kammiossa Puhdistettu vesi lähtee vedenpoistojärjestelmän läpi.

Minun on sanottava, että viime vuosina monet yritykset tarjoavat valmiita septisiä säiliöitä. Niiden määrät ovat kuitenkin merkityksettömiä, joten tällaiset rakenteet soveltuvat paremmin maalaistaloille eikä perheen pysyvälle asuinpaikalle.

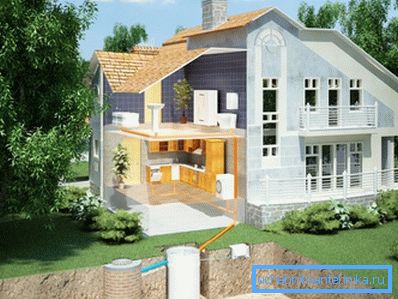

Sisäinen järjestelmäkaavio

Ulkoiset ja sisäiset verkot

Itsenäinen järjestelmä poikkeaa keskitetystä järjestelmästä ainoastaan ​​jätevedenpuhdistamon läsnäololla. Muuten sisäiset verkot ja ulkoinen putkisto toteutetaan standardijärjestelmän mukaisesti SNiP: n mukaisesti tehtyjen laskelmien perusteella.

Jäteveden valmistus

Jätevesijärjestelmä

Kun aloitat itsenäisen viemäriverkon laitteen, seuraa järjestelmän suorituskykyä.

Perinteisesti tällainen järjestelmä voidaan jakaa kahteen osaan:

  • Talon suunnitelma, jossa on viemäriputken ja LVI-laitteiden sijainti.
  • Sivuston suunnitelma putkilinjan ja jätevedenpuhdistamon nimeämisestä.

Vihje! Jäteveden suunnittelu on talon suunnitteluvaiheessa parempi. Näin voit onnistuneesti järjestää tilat, joissa saniteettilaitteet asennetaan.

Itsenäisen jäteveden omalla kädellään valmistunut järjestelmä mahdollistaa laskea tarvittavan materiaalimäärän sekä välttää virheet järjestelmän asennuksen aikana.

Kaavio laitteen kolmen kammion septisesta säiliöstä

Septisen säiliön tekeminen

Ennen septisen säiliön valmistusta on laskettava sen tilavuus. Tätä varten lasketaan päivittäinen vedenkulutus, joka riippuu talossa asuvien ihmisten määrästä.

Esimerkiksi, jos perhe koostuu kolmesta, 450 litraa käytetään keskimäärin päivässä, koska 150 litraa kulutetaan per henkilö. Kahden viikon aikana tällaisen perheen veden kulutus on noin 6500 litraa. Tässä tapauksessa sinun pitäisi tehdä kolmikammioinen septinen säiliö, jonka tilavuus on 6500 litraa.

Septisen säiliön materiaalien osalta kannattavin ratkaisu on Eurocubes - muovisäiliöt erilaisista teknisistä nesteistä, jolloin rakennuksen hinta on alhaisin. Näihin tarkoituksiin on kuitenkin mahdollista käyttää betonirenkaita tai betonirenkaita.

evrokuby

Septisen säiliön valmistusohjeet seuraavasti:

  • Ensinnäkin, sinun on valittava paikka septikoille SNiP: n ja SES: n asettamien normien mukaisesti.
  • Seuraavaksi kaivaa reikiä säiliöille, joiden koko on vastattava suoritettuja laskelmia. Kaivosten syvyyden tulisi olla sellainen, että tuleva putki on maanpinnan alapuolella ja asetettu vaadittuun kaltevuuteen (kaltevuus valitaan putken halkaisijan mukaan).
  • Sitten seinät ja pohja kaadetaan betonilla tai betonirenkaat asetetaan betonialustaan ​​ja liitokset suljetaan. Viimeisessä kammiossa pohja ei ole betonoitu, mutta se on täynnä roskaa ja hiekkaa 25 cm.
  • Seuraavaksi kammiot on liitetty toisiinsa putkisulkeilla, kuten kaaviossa on esitetty, ja myös viemäriputki käynnistetään.
  • Työn päättyessä suoritetaan päällekkäisyys (jos septinen säiliö on konkreettinen). Tätä varten kaadetaan betonilaatta, jossa on oltava reikiä jokaisen kammion yläpuolelle.
  • Päällekkäisyyden päälle voit asettaa lämmittimen ja peittää sen maaperällä. Kun septinen säiliö alkaa toimia, kammioihin on lisättävä sopivia valmisteita.
PVC-putki ulkokäyttöön

Ulkoiset jätevedet

Septisen säiliön valmistamisen jälkeen suoritetaan autonomisen viemäriverkon asennus.

Ulkoista putkea suoritettaessa tärkeintä on tarkkailla oikeaa kaltevuutta:

  • Putkelle, jonka halkaisija on 150-200 mm, kaltevuuden on oltava vähintään 0,8 cm metriä kohti.
  • Putkien, joiden halkaisija on vähintään 200 mm, on oltava vähintään 0,7 cm metriä kohti.

Kiinnitä huomiota! Putkien kaltevuus ei saa ylittää 15 cm metriä kohti, muuten sedimentti alkaa nopeasti näkyä putken sisällä, mikä vähentää putkiston kapasiteettia.

Putkilinjan on oltava maanpinnan alle jäävän tason alapuolella, joten sen on päästävä taloon peruskannassa olevan reiän läpi. Voit tietysti järjestää putket ja edellä, mutta tässä tapauksessa ne on lämmitettävä.

Kuvassa - nousuputken asennus

Sisäinen järjestelmä

Kuten edellä mainittiin, autonomisen jäteveden asennus talossa tapahtuu tavanomaisella tavalla. Jos talossa on useita kerroksia, kaikki LVI-laitteet on liitetty nousuputkeen. Yksikerroksisissa rakennuksissa käytetään kerääjää.

Nousun optimaalinen halkaisija on 110 mm. Samaa putkea käytetään WC: n liittämiseen. Jäljelle jäävät LVI-laitteet voidaan liittää nousuputkeen 50 mm: n halkaisijaltaan putkilla. Tässä ehkä kaikki autonomisen jäteveden tuotannon tärkeimmät kohdat.

johtopäätös

Autonominen jätevesi on olennainen osa modernia viihtyisää taloa, joka sijaitsee alueella, jossa ei ole keskitettyä viemärijärjestelmää. Hänen laitteellaan on useita vivahteita, mutta kun he ovat perehtyneet niihin, varustaa asuinpaikka sellaisella sivilisaation siunauksella on mahdollista jokaiselle kotimiehelle.

Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
