Veden tilavuus putkessa ja lämmitysjärjestelmässä

Kysymys siitä, miten lasketaan putken veden määrä, syntyy, kun suunnitellaan erilaisia ​​putkilinjaan perustuvia järjestelmiä. Lasketaan esimerkiksi likimääräinen vesipitoisuus, joka tarvitaan autonomisen lämmitysjärjestelmän suunnittelussa.

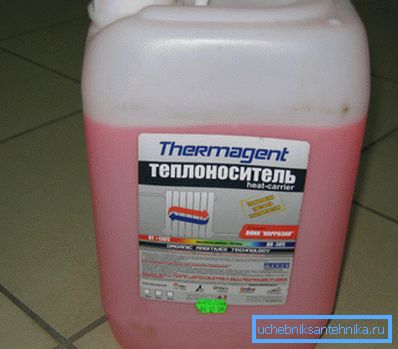

Kun itsenäinen lämmitys maalaistalossa on melkein valmis, sinun on aloitettava laskelmat, jotta saadaan tarkat tiedot, jotka ovat tarpeen putkien halkaisijan ja vastaavan akun mallin valitsemiseksi. Jälleen on mahdotonta tehdä ilman, että putkessa oleva nesteen tilavuus lasketaan oikein, jos jäähdytysnesteeseen on lisättävä pakkasnestettä tai täytettävä järjestelmä täysin pakkasnesteellä.

Veden asianmukaisen laskennan tarve lämmitysjärjestelmässä

Kysymys kuuluu, onko putken tilavuuden mittarin veden määrä niin tärkeä, jos on mahdollista kaataa nestettä järjestelmään, kunnes se täytetään kaulaan asti?

Osoittautuu, että tarkkojen laskelmien tarve on ilmeinen. Lisäksi tilavuus on joissakin tapauksissa otettava huomioon paitsi putkissa, myös lämmityspattereissa. Esimerkiksi lämmitysjärjestelmää suunniteltaessa on oltava tarkat tiedot jäähdytysnesteen määrästä, jotta valitaan sopiva tehoparametri.

Toinen syy oikeaan laskentaan on pumppauslaitteiden käyttö. Tällöin on välttämätöntä tietää kuljetetun väliaineen määrä niin paljon kuutiometriä kohti tiettyä aikayksikköä kohti.

Kun tiedät oikean määrän vettä eri putkissa, voit valita paitsi sopivat putkikoot myös halutun pumpun kapasiteetin.

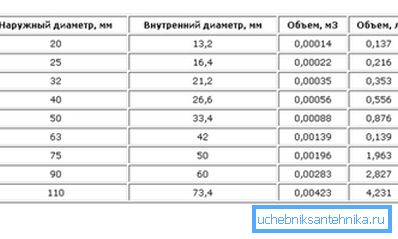

Putken jäähdytysnestepitoisuuden laskeminen

Huolimatta siitä, että voit käyttää putken vesimäärän laskinta, on parempi tehdä tällaisia ​​laskelmia itse (lue myös artikkeli polypropeeniputkien halkaisijat: kaikki, mitä aloittelevat mestarit tarvitsevat tietää).

Tosiasia on, että automatisoitu kustannusarviointi suoritetaan käyttämällä keskiarvotettuja algoritmeja, kun taas jos lasket itsesi, voit ottaa huomioon putkilinjan kokoonpanotoiminnot ja muut vivahteet, joita online-laskin ei voi ottaa huomioon.

• Ennen kuin lasket putken tilavuuden, sinun on ymmärrettävä, että LVI-järjestelmän sisäinen tila on suuri pituus.
• Tietäen, että meidän on laskettava, kuinka mahtava sylinteri on, käytämme fysiikan oppitunnilta tunnettua kaavaa: V =? * R? * H, jossa:

V on sylinterin tilavuus;

? - 3,14 (pi-numero);

R on säde;

H - korkeus.

• Toinen kaava on hyödyllinen, jos tiedät sylinterin pohjan alueen: V = S * H, jossa S on alustan alue ja H on korkeus.

Tärkeää: Putkilinjan esittäminen laajennetun sylinterin muodossa on ymmärrettävä, että H ei ole putken korkeus, vaan pituus, jonka kapasiteetti litroina lasketaan.

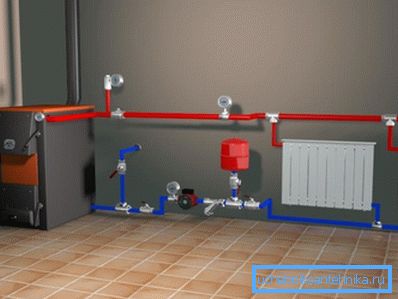

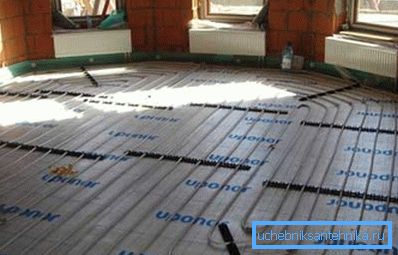

Jäähdytysnestepitoisuuden laskeminen paitsi putkilinjassa, myös koko järjestelmässä

Kysymys siitä, miten putkien sisäinen tilavuus lasketaan erikseen lämmitysjärjestelmästä, on harvoin sen arvoista. Usein on tarpeen tehdä laskenta, jossa otetaan huomioon kattilan ja paisuntasäiliön lämmitysparistot, jos sellainen on käytössä käytetyssä järjestelmässä.

Tässä tapauksessa laskentaohje on seuraava:

• Alkuvaiheessa mittaamme putkilinjan pituuden ottamatta huomioon hydrauliakkuainetta (akkuja). Pituudesta päättäessä harkitsemme kaavan V mukaista tilavuutta =? * R * * H, jossa "H" on pituus, jonka olemme aiemmin mitanneet.

Tuloksena oleva luku on tietysti likimääräinen, mutta järjestelmän nimellis- ja käyttötilavuuden ero voidaan kompensoida, kun se on täytetty jäähdytysnesteellä.

• Seuraavassa vaiheessa pohdimme, kuinka lämmittävä jäähdytin on mahtava.

Ei ole mikään salaisuus, että eri kokoisia paristoja voidaan käyttää yhdessä rakennustyömaassa, mikä selittyy tilojen eri parametreilla. Siksi laskenta ei ole suoritettu koko säteilijälle vaan kullekin yksittäiselle osalle.

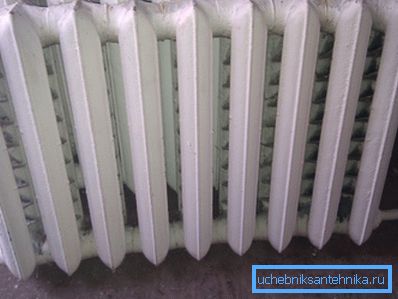

Tämä menetelmä koskee valurauta- ja alumiiniradiaattoreita, jotka on yleensä jaettu osiin. Tavallisesti jokaisen osan täyttämiseksi tarvitset vähintään 1,5 ja enintään 2 litraa.

Jos aiot asentaa bimetalli- tai teräsakkuja omin käsin, tarkastelemme pakkausparametreja tai itse tuotetta.

• Muiden laitteiden, kuten lämmityskattilan ja kasvisäiliön, kapasiteetti määräytyy koteloon painettujen passin tietojen tai nimitysten mukaisesti.

Jos paisuntasäiliötä ei ole mukana, voit täyttää tämän säiliön vedellä ja tyhjentää koko sisällön mittaussäiliöön ja määrittää siten tilavuuden.

Tärkeää: Laskettaessa jäähdytysnesteen määrää lämmitysjärjestelmässä on otettava huomioon, mitä materiaalia putket on valmistettu. Esimerkiksi terästuotteiden seinät ovat suuruusluokkaa ohuempia kuin polypropeenianalogien seinämät, joiden halkaisija on näennäisesti sama.

Suljettujen lämmitysjärjestelmien suunnitteluominaisuudet

Havaitsemme välittömästi, että laskutoimitusten antamat ohjeet koskevat vain suljetun tyyppisiä lämmityslaitoksia. Loppujen lopuksi suljetuissa järjestelmissä jäähdytysnesteen määrä on ominaista johdonmukaisuudelle.

Jotta voisimme ymmärtää, miten vesi käyttäytyy suljetuissa rakenteissa ja miksi aiemmin ehdotetut laskelmat olivat välttämättömiä, harkitse yleisimpiä autonomisen lämmityksen muutoksia.

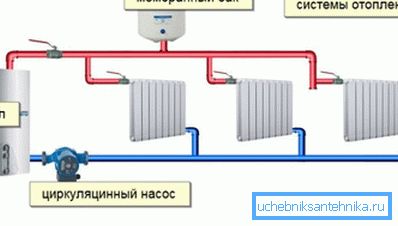

Itsenäistä lämmitysjärjestelmää pidetään suljettuna, jos jäähdytysnesteen määrä pysyy muuttumattomana ja sitä käyttää kiertopumppu. Tällainen lämmityksen muutos on pääsääntöisesti täysin tiukka ja jäähdytysneste ei ole kosketuksissa ympäristön kanssa. Vedenpaine sekoittimessa vaihtelee lämpölaajenemisen vuoksi, mutta sitä kompensoi erikseen asennettu paisuntasäiliö.

Useimmat nykyaikaiset kaasulämmityskattilat on kuitenkin varustettu integroiduilla paisuntasäiliöillä, mikä yksinkertaistaa merkittävästi koko järjestelmän suunnittelua ja kokoonpanoa. Tällöin säiliön tilavuuden laskeminen erikseen ei ole järkevää, koska vaadittu jäähdytysnesteen määrä ilmoitetaan lämmityskattilan passi-asiakirjoissa.

johtopäätös

Nyt tiedämme, kuinka voidaan laskea jäähdytysnesteen määrä oikein lämmitysjärjestelmässä ja tehdä siitä niin, että järjestelmän käyttökustannukset ovat hyväksyttäviä. On kysymyksiä, jotka tarvitsevat selvennystä (ks. Myös artikkeli Lämmitykseen tarkoitetun putken halkaisijan laskeminen on tärkeä vaihe lämmitysjärjestelmän suunnittelussa).

Katsele tässä tapauksessa videota tässä artikkelissa.
