Putkilinjan virtauskapasiteetti

Ennen kuin puhumme siitä, mikä putken kapasiteetti on halkaisijaltaan ja muista parametreista riippuen ymmärrettävä, mitä tämä käsite tarkoittaa yleensä. Kuiva-määritelmistä puhuttaessa on kyky ohittaa tietty määrä nestettä tietyn ajanjakson ajan. Meidän tapauksessamme tämä on, kuinka monta litraa vettä voi kulkea järjestelmän läpi 1 minuutin kuluessa.

Miten voin laskea

Vaihtoehtoja putken kapasiteetin laskemiseksi on tällä hetkellä useita. Käyttämällä matemaattisia kaavoja, ottamalla tietoja erikoispöydistä ja turvautumalla Internet-ohjelmiin (lue myös artikkeli Suosituimmat menetelmät putkien liittämiseksi - yksityiskohtainen katsaus).

Mutta joka tapauksessa tarvitset alkuperäiset tiedot.

• Ainakin sinun täytyy tietää ainakin suunnilleen linjan pituus, sitä pidempi raita, sitä suurempi on järjestelmän halkaisija.

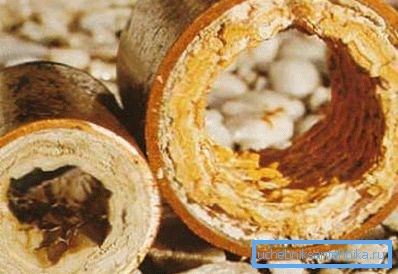

• Yhtä tärkeää nyt on materiaali, josta järjestelmä tehdään. Aikaisemmin tavallisia teräsputkistoja on suuri vastus, ja tällaiset järjestelmät ovat alttiita ylikuormitukselle, minkä seurauksena halkaisija pienenee ajan myötä. Polymeerimateriaalit ovat progressiivisempia ja käytännöllisempiä, muovi ei pysy muovilla ja sileä pinta ei aiheuta häiriöitä.

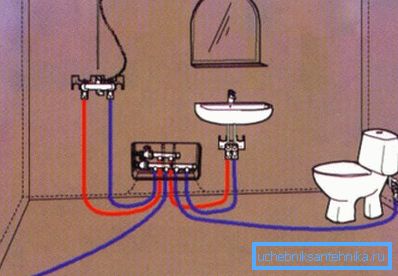

• Putken kapasiteettia laskettaessa on tärkeää tietää veden kulutuspisteiden lukumäärä, ja sinun on harkittava, kuinka monta niistä voidaan teoriassa sisällyttää samaan aikaan. Loppujen lopuksi hyvin harvat ihmiset saattavat pitää tilanteesta, kun kun kytket veden keittiöön, se häviää automaattisesti muissa paikoissa.
• Voit myös lisätä vesijärjestelmän keskimääräisen paineen pakolliseen tietoluetteloon.

Tärkeää: ei vähemmän tärkeää on asennusjärjestelmän noudattaminen. Loppujen lopuksi, jos kaltevuuskulmaa ei havaita tai kierrosten ja lukitusmekanismien lukumäärä on liiallinen, energiakustannukset nousevat ja läpäisykyky vähenee.

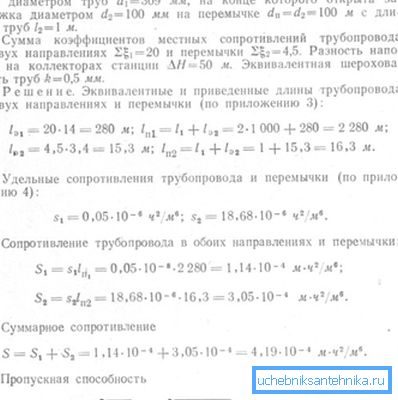

Kerrotaan heti, että vesiputken läpikulun laskeminen matemaattisilla kaavoilla on melko monimutkainen tehtävä. Tarkkojen arvojen saamiseksi on välttämätöntä olla syvällistä ammattitaitoa, ja lisäksi laskennan suorittamiseen tarvittavat tiedot on otettava erityispöydistä. Selvyyden vuoksi alla olevassa kuvassa on esimerkki samanlaisen ongelman ratkaisemisesta.

Nyt on kehitetty koko joukko taulukoita, jotka sisältävät riittävän tarkkoja tietoja nesteen tilavuudesta, joka pystyy kulkemaan aikayksikköä kohti, esimerkiksi Shevelevin taulukot. Näissä materiaaleissa on mahdollista löytää tietoja paitsi teräsjärjestelmistä myös laskelmia kaikista olemassa olevista materiaaleista, joista vesi voidaan asentaa.

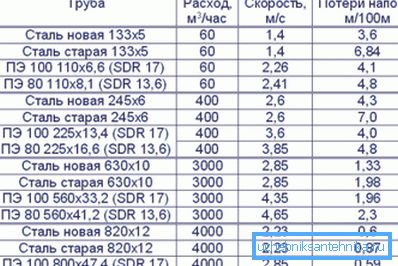

Ensinnäkin nämä ovat kaikenlaisia ​​polymeerejä, ei-rautametalleja, lasia ja jopa asbestisementtiä. Alla olevassa kuvassa on esimerkki tällaisesta taulukosta.

Mutta edistyksellisellä vuosisadalla kaikkein helpoimmin saatavilla olevat ovat internetin saatavilla olevat erityisohjelmat, jotka ovat ns. Online-laskimia. Ne kootaan siten, että kukaan voi ilman, että se kykenisi nopeasti saamaan kiinnostuksen kohteen. Ohje edellyttää vain käsien tekemistä määritellyille ominaisuuksille, ja saat heti täsmällisen tuloksen.

Vinkki: voit tehdä sen entistä helpommaksi, nyt lähes kaikissa tavallisissa rautakaupoissa, jos ostat niistä materiaaleja, voit mielellään laskea putkilinjan kantokyvyn.

Miten valita oikea halkaisija

Vesihuollon halkaisijaa pidetään yhtenä pääpiirteistä, koska putken kapasiteettia ei voida laskea järjestelmän normaalin toiminnan varmistamiseksi ilman näitä tietoja. Voit asentaa järjestelmän mistä tahansa materiaalista, mutta pääindikaattori on edelleen halkaisija.

Jos säästät rahaa, otat pienempiä halkaisijaltaan putkia, sitten kun ne kulkevat läpi, neste aiheuttaa turbulenssia ammattilaisten turbulenssin kielellä. Tätä ilmiötä leimaa pieni värähtely ja suuri melu. Tämän seurauksena järjestelmän liitoselementit ja itse putket epäonnistuvat nopeasti.

Veden nopeuden keskiarvo järjestelmässä, joka otetaan huomioon laskettaessa, on noin 2 metriä 1 sekunnissa. Mutta kuten edellä mainittiin, LVI-järjestelmän pituus on erittäin tärkeä.

Pituuden halkaisijan riippuvuus

• Kun kunnon vesihuollossa on vakaa paine, reitin, jonka pituus on 10 metriä, asennusta varten 20 mm: n läpimitta on varsin riittävä. Lisäksi yksityisessä rakentamisessa, jossa on kohtuullinen määrä vesipisteitä, tätä osaa pidetään optimaalisena.
• Raidalle, jonka koko voi olla kaksikymmentä metriä, on jo suositeltavaa käyttää 25 mm: n poikkileikkausta.
• Järjestelmät, joiden pituus on 30 - 50 m, edellyttävät putkien käyttöä, joiden poikkileikkaus on 32 mm.
• 50 - 200 m: n vesiputkissa käytetään järjestelmiä, joiden sisäinen poikkileikkaus on 50 mm.
• Putkia, joiden poikkileikkaus on 100 mm, käytetään moottoriteiden asettamiseen yksityisellä sektorilla tai monikerroksisten rakennusten jakelujärjestelmän syöttämiseen.

On myös tärkeää ottaa huomioon samanaikaisesti työpisteiden lukumäärä, katsotaan, että jopa 5 litraa vettä minuutissa voi kulkea yhden hanan läpi talossa. Tästä arvosta lasketaan talon tai huoneiston kulutusnopeudet.

Talossa on paljon erilaisia ​​veden kysyntäpisteitä, mutta jos asukkaiden määrä on pieni, voidaan veden kulutuksen laskeminen huomattavasti yksinkertaistaa.

Muutama sana ulottuvuudesta

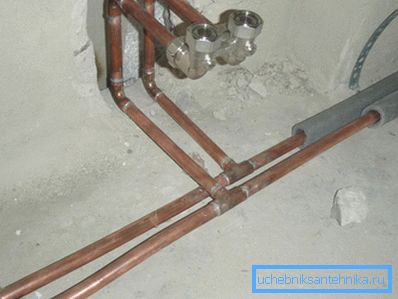

Putkilinjojen rakenteiden halkaisija voidaan osoittaa eri arvoilla. Ihmiset, jotka ovat kaukana saniteettitekniikasta, ovat tottuneet mittaamaan kaiken perinteisen metrisen järjestelmän avulla, millimetreinä, sentteinä tai metreinä. Asiantuntijat kuitenkin usein kuvaavat putkiosan tuumaa, vain kupari- ja alumiinituotteet mitataan aina millimetreinä.

Emme mene tämän luokituksen alkuperään, sanomme vain, että 1 tuuman katsotaan olevan 25,4 mm. Asiakirjoissa ne voidaan osoittaa lainausmerkkeinä, joten 1 = 25,4 mm. Välikohdat on perinteisesti merkitty fraktioilla, esimerkiksi 1/2 - puoli tuumaa (12,7 mm) tai 3/4 - kolme neljäsosaa tuumasta (19 mm).

Tämän artikkelin video näyttää esimerkkejä laskelmista.

johtopäätös

Joidenkin putkityyppien hinta voi olla melko korkea, mutta ei välttämättä säästää laatua. Jos suoritat oikein putkilinjan kapasiteetin laskennan, voit asentaa järjestelmän kelvollisella poikkileikkauksella kohtuullista rahaa varten (katso myös artikkeli Putkien liittäminen: putkistot ja teräsrakenteet).
