Putkijohdot: asennustekniikka maksimaalisen turvallisuuden

Puutaloissa sekä rakennuksissa, joiden rakentamisessa tai koristuksessa käytettiin syttyviä materiaaleja, asiantuntijat suosittelevat sähköjohtojen asentamista putkiin.

Tämä tekniikka soveltuu kuitenkin tiili- ja betonirakenteiden korjaamiseen, koska sen tutkimus on hyödyllinen päälliköille joka tapauksessa.

Tekniikan ominaisuudet

Putkien asennuksen edut

Kuten johdannossa todettiin, putkien sähköjohdot on asetettu, kun on tarpeen suojata rakenteita mahdolliselta sytytykseltä.

Tilanne ei kuitenkaan ole kaukana ainoasta tilanteesta, koska tällä ratkaisulla on muita etuja:

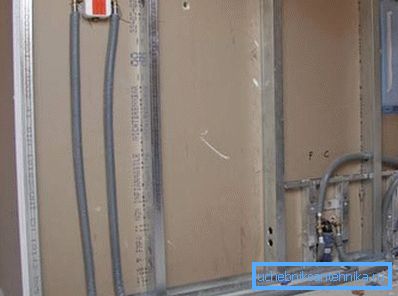

• Ensinnäkin putkimainen kotelo (jopa yksinkertaisin muovi, puhumattakaan terästä tai kuparia) suojaa johtimia mekaanisilta vaurioilta.. Tämä koskee molempia johtoja, jotka on sijoitettu seinän paksuuteen ja kaapeleihin lattian, katon ja väärien osioiden takana.

Kiinnitä huomiota! Hyvin usein kaapelit sijoitetaan talon ulkopuolisiin putkiin, joita ei jostakin syystä voida poistaa maanpinnan alapuolelta.

• Toiseksi johtimen eristys putkessa ei koe käyttökuormitusta eikä se ole alttiina aggressiivisille ulkoisille tekijöille, pääasiassa kosteudelle.. Kyllä, ja rotista, jotka usein järjestävät sulkemisia, tällainen asennus suojaa hyvin.

• Lopuksi onttojen putkikanavien käyttö helpottaa vaurioituneiden johtimien purkamista ja vaihtamista.. Samanaikaisesti ei ole tarpeen poistaa viimeistelyä ja avata seinämän paksuutta: avaa lähin liitäntärasia.

Luonnollisesti kaikki nämä edut voidaan toteuttaa vain, kun putkien oikea valinta ja koko järjestelmän korkealaatuinen asennus on mahdollista.

Materiaalivalinta

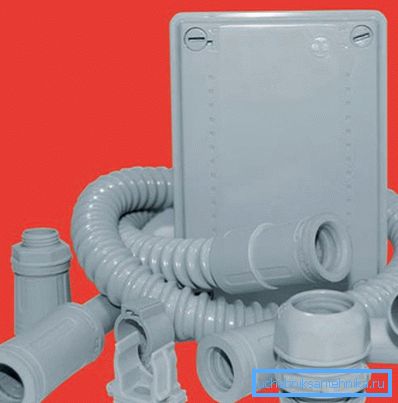

Piilotettujen johdotusten sijoittamiseksi putkikanavien sisään voidaan käyttää erilaisia ​​materiaaleja. Kullakin niistä on sekä etuja että haittoja, ja olemme yrittäneet analysoida seuraavassa taulukossa esitettyjä tärkeimpiä:

On huomattava, että kaikki edellä mainitut tiedot ovat voimassa pääasiassa tavallisille putkille.

Samalla nykyään aaltopahvimallit käytetään aktiivisesti piilotettuihin ja puoliksi piilotettuihin tiivisteisiin:

• Muovilajikkeiden osalta aaltopahvin muoto lisää huomattavasti mekaanista lujuutta. Tämä johtuu poikkileikkauksen geometrian muutoksesta - aallotettujen osien reunat toimivat jäykisteinä.

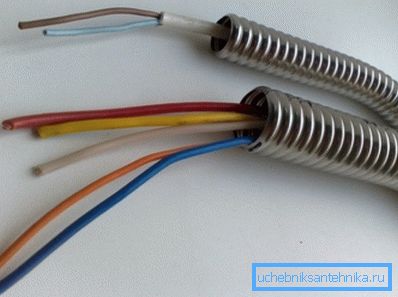

• Teräsgomoforokanalilla on myös etu kiinteille putkille: erikoismuotoisten seinien käyttö helpottaa suunnittelua vaarantamatta mekaanisia ominaisuuksia vähentämällä metallin paksuutta.

Kiinnitä huomiota! Nämä kotelot taipuvat helposti myös käyttämällä pienintä työkaluriviä, mikä helpottaa suuresti asennusta. Kyllä, jakelukustannukset laskevat, koska sinun ei tarvitse ostaa erikoisvarusteita kääntämiseen.

• Ihanteellinen ratkaisu luotettavuuden, yksinkertaisuuden ja kustannussäästöjen kannalta ovat teräsputket, jotka ovat suojaavassa muovikotelossa. Niiden käyttö mahdollistaa johdotuksen asentamisen mahdollisimman lyhyessä ajassa, kun taas kanavien sisällä olevat johdot suojataan luotettavasti sekä vaurioilta että kosteudelta.

 Nauhajärjestys

Valmistelutyö

Joten kaikki ostetut materiaalit, voit jatkaa asennusta. Ja täällä on syytä aloittaa suunnitelman laatiminen.

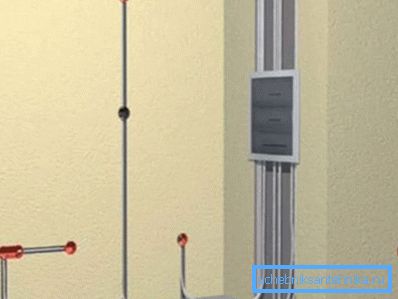

Ensinnäkin, käytämme merkintöjä seinille, jotka ovat makaa.

Sen on noudatettava useita sääntöjä:

• Ensinnäkin, mitä vähemmän kääntyy reittiä, sitä helpompi on tarvittaessa vaihtaa johtimet.
• Toiseksi, kahdesta tai useammasta putkikierroksesta valmistetut osat tulisi tehdä enintään 5 metriä - samoista syistä.
• Suurin kiertokulma - 90⁰. Jos teet enemmän teräviä mutkia, kun yrität vetää melkein mitä tahansa kaapelia, se jää kiinni.

Vihje! Taivutus on vain ohutseinäisiä metallia ja aallotettuja koteloita. On parempi liittää paksuseinäiset teräsputket ja muoviputket liittimillä varmistaen, että sisäpuolella ei ole muotoja, jotka voivat vaurioittaa eristystä.

• Jotta korjauksen aikana meidän ei tarvitse etsiä johtoja joka kerta porattaessa useita reikiä seiniin, on parempi sijoittaa kaikki vaakasuorat osat samalle tasolle. Tai muuten se on vielä helpompaa sijoittaa ne lattian paksuuteen.
• On myös toivottavaa järjestää kaapelikanavat etäisyydelle lämmitysputkista, muuten kupariputken johdot ja ohutseinäisten teräs- tai messinkiputkien kaapelit lämpenevät.

Seinäsiippaus

Kun olemme vetäneet pintojen päälinjat ja huomanneet kytkinten / pistorasioiden asennuspaikat, siirrymme töihin.

Puurakennuksen tapauksessa työläisyys on pieni (voit peittää peitot ihon alle), mutta tiili- tai betoniseinissä sinun on leikattava urien läpi:

• Aluksi teemme syvennyksiä liitäntärasioiden, pistorasioiden ja kytkinten asentamiseen. Niiden on oltava riittävän suuria, jotta nämä osat voidaan asentaa tasaisesti seinän pinnan kanssa.

Kiinnitä huomiota! Ohje kieltää levityskappaleiden peittojen peittämisen kipsin tai vuorauksen alle.

• Sitten muodostamme pihdin, jossa on taltta tai erityinen seinäkiinnike, ja muodostamme kanavia seiniin putkien asettamiseen.
• Viimeisessä vaiheessa porataan reikiä, joiden kautta viestintä siirtyy huoneesta toiseen.

Vihje! Kun työskentelet rei'ittimen tai seinäkiinnittimen kanssa, sinun on noudatettava turvallisuus- ja työsuojelusääntöjä. Muoviset lasit ja pölyä suojaava hengityssuojain ovat siis pakollisia, ja melueristyskuulokkeet eivät ole tarpeettomia.

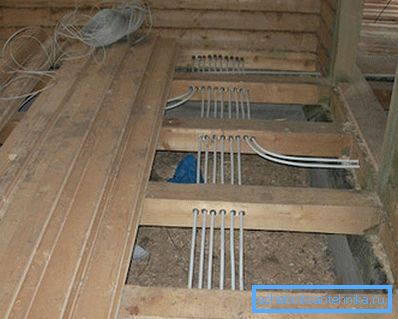

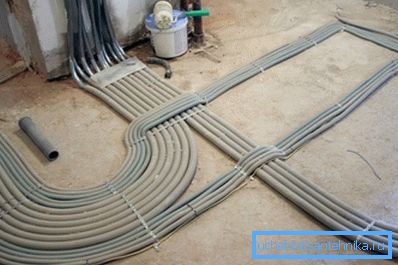

• Kun lattiapäällysteitä kiinnitetään lattian paksuuteen, tarjoamme tukirakenteissa uria, joissa johdot johdetaan.
• Valitsemalla tällaisten lähtöpaikkojen sijoittelun varmistamme, että liiallinen paine ei vaikuta elementteihin, ts. sijoitamme ne lattiatason alle vähintään 10-15 mm.

Laitteiden asennus

Tämän jälkeen siirry kaikkiin virtalähteesi osiin:

• Asenna ensin liitäntäkotelot. On toivottavaa ottaa metallia, mutta joissakin tapauksissa riittää ja halvempaa muovia - jos vain niiden koko sallitaan sijoittaa kaikkien johtojen liitäntöihin.

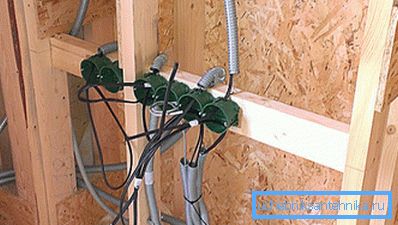

• Samoin kiinnitämme podrozetnikin ja muoviset "lasit" kytkinten asentamiseen.

Vihje! Kaikissa näissä laitteissa sinun on ensin poistettava kansi erikoisrei'istä johtojen luomiseksi.

Siirry seuraavaksi putkien asettamiseen itse. Kuten edellä todettiin, voit käyttää erilaisia ​​materiaaleja, mutta niiden on oltava riittävän mekaanisia ja lämpöä kestäviä. Esimerkiksi teräsputkien seinämän paksuus on valittava näiden vaatimusten mukaisesti:

Putkia asennettaessa voidaan käyttää kahta tekniikkaa:

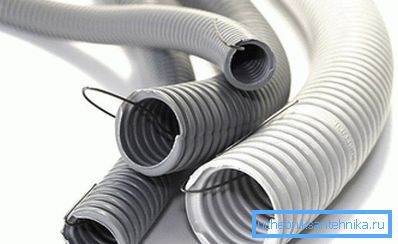

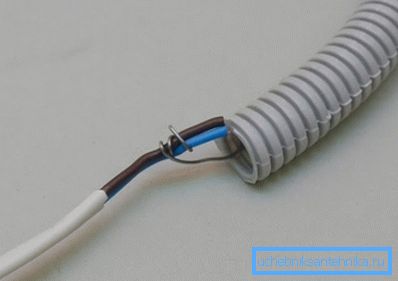

• Ensimmäisessä tapauksessa ns. Kantasäiliö asetetaan koteloon - muovikaapeli tai ohut teräslanka, jolla on suuri elastisuus. Näiden elementtien avulla voimme kiristää johtimet, joita tarvitsemme putkeen.

• Toisessa tapauksessa lanka asetetaan välittömästi putkeen, jolloin liitäntäkotelossa on pieni marginaali.

Molemmat tekniikat ovat melko helppoja toteuttaa omin käsin, koska valinta riippuu suurelta osin henkilökohtaisista mieltymyksistäsi ja erityisestä työstä. Ensimmäinen menetelmä on kuitenkin edelleen edullinen, varsinkin jos aiomme suorittaa useita eri poikkileikkauksia olevia johtoja.

• Putket, joissa on juoksuputket tai -kaapelit, asetetaan uriin tai sijoitetaan palkkien obreshetki väliin.
• Korjaamme kaikki osat joko ankkuripuristimilla (tiili- ja betonirakenteille) tai erikoismetalliliittimiin (puuta varten).
• Kiinnittelemme putkien päät jakelulaatikoihin sekä kytkimien alialustoihin ja alustoihin.

Vihje! Jos johdot on asennettu kosteaan tilaan, kaikki liitokset ja liitännät on tiivistettävä kosteuden ja johtojen oikosulun välttämiseksi.

• Asennamme erillisen putken liitäntään paneeliin ja mittariin.

Asennus ja liitäntä

Eniten aikaa vievä osa työstä päättyy sinne.

Sinun ei kuitenkaan pitäisi rentoutua - meidän on liitettävä johdot mahdollisimman tarkasti koteloihin:

• Haarukan avulla asetamme kaapelit putkiin, jotka johtavat päät yhteen liittimiin ja podozetnikiin.

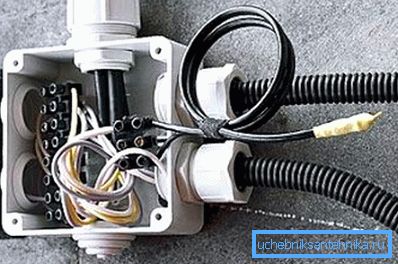

• Tarvittaessa liitämme johtimet kierteellä tai (mikä on turvallisempi ja kätevämpi) erikoisliittimiä. Kaikki liitokset eristetään huolellisesti.

Kiinnitä huomiota! Kahden johdon liittäminen putken sisään on ehdottomasti kielletty. Kaikki yhteystiedot tulisi järjestää vain sellaisilla alueilla, jotka ovat saatavilla.

• Liitetyt johdot on kytketty kytkinten ja pistorasioiden liittimiin.
• Työn päätyttyä tarkistamme eristysvastuksen. Tämä tehdään sen selvittämiseksi, ettei sen eheyttä ole rikottu järjestelmän asennuksen aikana.

Jos kanavien muodostuksessa käytettiin metallielementtejä, niin sähköturvallisuuden varmistamiseksi eristyskatkoksen yhteydessä on myös syytä yhdistää maadoituspiiri.

Työn loppuun saattaminen

Valmis työ melko yksinkertaisen järjestelmän kanssa:

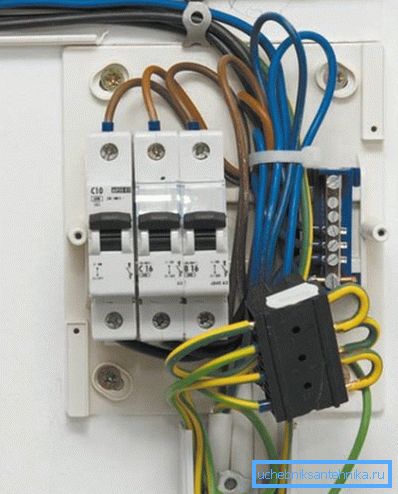

• Johdotus on kytketty jakelupaneeliin suojakiskon (RCD) kautta.
• Yleismittarin avulla tarkistamme asetettujen kaapeleiden parametrit etsimällä mahdollisia taukoja, oikosulkuja ja muita ongelmia.
• Teemme sähkölaitteiden testiliitännät pistorasioihin, tarkista kytkimet.

Jos kaikki on kunnossa, siirry viimeistelytyöhön:

• Kehys, jossa on putket, joissa on putket tai giprokom.
• Urat on kipsattu sementtilaastilla, jonka jälkeen se kuivataan, seinät on rapattu.

Kiinnitä huomiota! Kummassakin tapauksessa liitäntäkotelot tulisi jättää vapaasti tarkastettaviksi ja korjattaviksi.

• Laita koristeelliset levyt pistorasioihin ja kytkimiin.
• Täytä lattia pehmustetuilla koteloilla sementtihiekkapuhalluksella.

Tällaista järjestelmää voidaan aloittaa jo ennen viimeistelyn päättymistä, koska putket suojaavat sähköjohdot luotettavasti kaikilta vaikutuksilta.

johtopäätös

Sähköjohtojen asennus teräsputkiin sekä teknopolymeereistä valmistettujen aaltopahvikoteloiden käyttö viestinnän järjestämiseksi mahdollistavat laajimman valikoiman tehtäviä. Tätä tekniikkaa käyttämällä emme ainoastaan ​​suojaa johtimia mekaanisista vaurioista ja rakenteen seinistä mahdollisesta tulesta, vaan myös helpottavat merkittävästi elämäämme johdotuksen korjauksen tai muutoksen aikana.

Tässä artikkelissa oleva video auttaa sinua oppimaan tällaisten järjestelmien asennuksen perusteet, jotta aloittelijat voivat tutkia sitä huolellisesti.
