Putkien runko: erilaiset mallit ja niiden asennustavat

Profiiliputken runko voi toimia perustana erilaisille rakenteille ja pienille arkkitehtuurimuotoille. Tämän materiaalin monipuolisuus on sellainen, että sitä käytetään lähes kaikkialla, ja jos noudatetaan yksinkertaisia ​​sääntöjä, myös kokenein mestari voi saavuttaa hyviä tuloksia.

Alla kuvataan, mitä kannattaa kiinnittää runkorakenteita suunniteltaessa, ja esitellä myös muutamia esimerkkejä, joita voit käyttää itse rakentamisessa.

Liitäntäosien perusteet

Ennen kuin aloitamme metallikehysten rakentamisen muotoiltuun putkeen, meidän on päätettävä, miten yhdistämme osat yhteen.

Ja tässä on yleensä kaksi vaihtoehtoa:

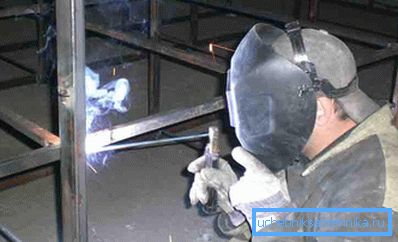

• Hitsausliitos.
• Mekaaninen liitos kiinnikkeillä ja pultteilla.

Kullakin näistä tekniikoista on hyviä ja huonoja puolia, jotka koottiin yhteen taulukkoon:

Periaatteessa molempia menetelmiä voidaan käyttää työssä. Ja on kuitenkin syytä huomata, että useimmiten hitsausta käytetään kehyksen luomiseksi omin käsin, koska ruuviliitos vaatii osien erittäin tarkan koon. Tällainen sovitus suoritetaan yleensä tehtaalla: esimerkki on mikä tahansa osien joukko kasvihuoneen tai huvimajan itsekokoonpanoon.

Pääoman rakentamisessa

Maalaistalo tai navetta

Paksujen profiiliputkien turvallisuustaso on merkittävä, minkä ansiosta niitä voidaan käyttää merkittävien kantokykyisten rakenteiden rakentamiseen. Jos sinulla on tällaisia ​​osia, voit koota pohjan pienelle talolle tai katolle (oppia täältä, miten piilotetaan putket kylpyhuoneeseen).

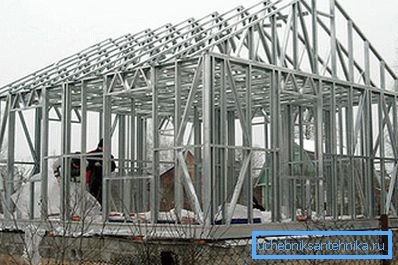

Talon kehys on rakennettu profiiliputkesta omin käsin tämän järjestelmän mukaisesti:

• Ensinnäkin täytämme nauhan perustan, koska jopa melko kevyt rakenne vaatii luotettavan pohjan.
• Pohjaan kiinnitämme paksuja (50x50 ja enemmän) muotoiltuja putkia, jotka kiinnitetään ankkurilla.
• Yhdistämme pohjanauhan tukkeihin 60 cm: n askeleissa, jotta tukkeutumiset estyvät (ja jopa 50 mm: n putki voi muuttua ajan myötä) tukemalla niitä kallon puupalkkeilla tai tiilipylväillä.
• Kulmissa asennetaan telineitä aihioista 40x40 mm. Näiden telineiden korkeus määrittää talomme katon korkeuden. Kulma-laakeriosat voidaan kiinnittää kiinnikkeillä.

Vihje! Tarvittavan jäykkyyden saavuttamiseksi teline tulee sijoittaa paitsi kulmiin, mutta kaikkiin seinien tasaisiin osiin, joiden porras on enintään 100 cm.

• Ylhäältä me hitsaamme samoja putken yläpäänauhoja, joihin asennamme katon. Uppoille voit käyttää sekä puuta että metallia.
• Vahvistamme suunnittelua ohuempien putkien tai teräskulmien poikkileikkauksilla. Samassa vaiheessa muodostamme ikkuna- ja oviaukot.

Periaatteessa tämä työ metallin päiden kanssa. Voimme vain sulkea teräsrungon, emme unohda eristystä - silti putket johtavat hyvin lämpöä.

Puutarhan tai kesäkeitin pohja on rakennettu suunnilleen samaan linjaan. Tärkeimmät erot tässä ovat seinien ja katon kokoonpanossa sekä sisustuksessa: jos aiot pitää puutarhatyökaluja rakennuksessa, voit eristää sen vähemmän tehokkaasti.

kasvihuone

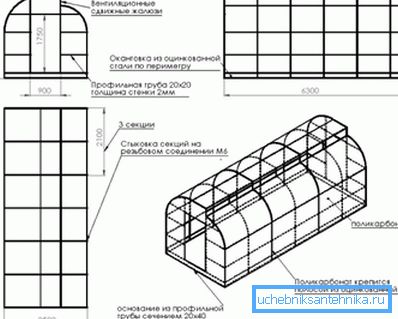

Kasvihuoneen pohjan tekemisen ohjeet vaihtelevat hieman - luonnollisesti tehtävän helpottamiseksi.

• Aluksi teemme useita kaareja 30x30 mm: n aihioista, joiden mitat vastaavat kasvihuoneemme suunniteltuja mittoja. Kaaret voivat olla kiinteitä (silloin ei voi tehdä ilman putken taivutuslaitetta) tai useiden suorien segmenttien ryhmät.
• Hitsaamalla hitsataan rungon alaosa kullekin kaarelle.. Joten emme ainoastaan ​​tarjoa rakenteille suurempaa vakautta, vaan myös estävät kaarielementtien muodonmuutoksen.

Kiinnitä huomiota! Rungon sijasta voidaan hitsata teräsnastat käytettäväksi maahan.

• Ensimmäisessä etukehässä asennetaan ovi. Myös täällä voit välittömästi kiinnittää ovirungon metalli-saranoihin.

Sitten voit mennä kahdella tavalla:

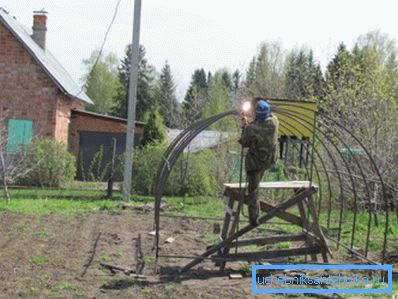

• Jos tarvitsemme erottamattoman rakenteen, sitten suoraan paikan päällä hitsataan kaikki kaaret yhdeksi kehykseksi ja asennetaan pitkittäisliittimet.

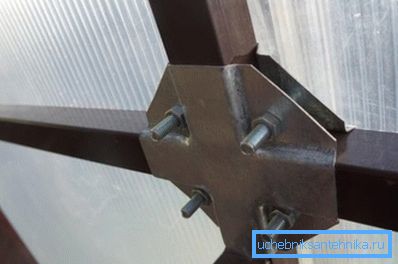

• Jos kasvihuone on tarkoitus purkaa ja kuljettaa, käytetään hitsauksen sijasta teräskiinnikkeitä, joita kiristetään pulttien avulla.

Kuten talon tapauksessa, meidän on vain viimeisteltävä: metallikehyksen peittäminen polyeteenillä tai polttokolla polykarbonaattilevyillä.

Vihje! Jotta putket eivät ruostuisi kosteassa ympäristössä, ne on käsiteltävä korroosionestoaineella.

Noin samassa periaatteessa angarin runko voidaan koota muotoiltuun putkeen. Luonnollisesti tätä tehtävää varten on valittava paksumpia (vähintään 70x70 mm) aihioita ja et voi tehdä improvisoituja työkaluja. Järjestelmä ei kuitenkaan muutu.

Pienet rakenteet

Putkiston käyttö pääomarakenteiden rakentamisessa on melko yleistä. Kuitenkin paljon useammin putkikehystä käytetään pienten arkkitehtonisten muotojen rakentamiseen - kattoihin, huvimäisiin, kattojen yli kuistin yli jne.

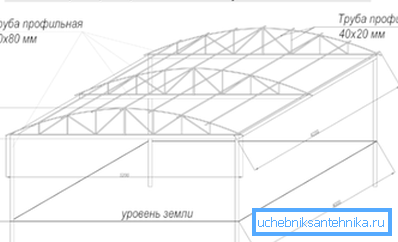

Voimme koota katoksen kehyksen profiiliputkesta omin käsin seuraavasti:

• Ensinnäkin yläosa on tehty ohuista aihioista (30x30 mm tai vähemmän). Se voi olla sekä kallistettu että käännetty.

Kiinnitä huomiota! Myös puolipallokatot tehdään usein, mutta tässä tapauksessa tarvitaan kaaren säteen tarkka laskenta.

• Yläosa on kiinnitetty hitsattuun tai mekaaniseen tapaan hihnaan.
• Sitten telineet on asennettu maahan. Ne voidaan joko haudata maahan betonilla (noin 40-50 cm) tai ne voidaan asentaa risteyksiin teräsnurkasta.

• Loppuvaiheessa yläosa nostetaan ja asennetaan tukiin. Yhdistämme osat ja varmistamme koko rakenteen vakauden.
• Jos teemme katoksen kuistin yli, voimme tehdä ilman tukia lainkaan. Tässä tapauksessa tukirakenteet ovat kiinnikkeitä, jotka on kiinteästi kiinnitetty seinään ankkuripulttien avulla.
• Kun asennus on valmis, asennus on valmis. Tällaiset rakenteet eivät yleensä vaadi lämmöneristystä, joten asetamme vedenpitävän kalvon suoraan runkoon ja asennetaan kattomateriaali ylhäältä.

Kiinnitä huomiota! Joissakin tapauksissa sivupinnat voidaan suojata myös läpikuultavalla muovilla tai ne voidaan asentaa niihin verhoilla, jotka on valmistettu polymeerisestä kankaasta: ne suojaavat visiirin alla olevaa tilaa tai voimakkaan tuulen sateita.

Myös melko suosittu muotoilu voidaan pitää kehyksenä joulupuun putkille. Se on helppo asentaa, mutta on syytä muistaa, että sen valmistuksessa on parempi ottaa pyöreä putki profiiliputken sijasta.

Tämä kehys on melko yksinkertainen:

• Koko rakenteen pohja tehdään hitsaamalla kaksi kulmaa tai pientä kanavaa. On tärkeää sijoittaa osat tarkasti niin, että tuki on tasainen.

Kiinnitä huomiota! Jos rungon korkeus on suunniteltu yli 2 m, sitten alustan yksityiskohdissa tehdään etukäteen kiinnitysreiät maadoitukseen.

• Sitten hitsataan keskiputken pohjaan, jonka halkaisija on vähintään 75 mm.
• Lisäksi 45-50 mm: n putkesta leikataan noin 25-30 cm: n pituisia aihioita, jotka hitsauksen avulla asetetaan keskiakseliin, asettamalla ne joko spiraaliin tai poikittain.

Tällaisia ​​materiaaleja käyttämällä on mahdollista tehdä laite riittävän suuren joulupuun asentamiseksi. Periaatteessa kaikki joulukuusi-kehykset valmistetaan tällä tavalla, ja ainoana erona on, että paksumpia putkia on käytettävä yli 5-6 metrin korkeudelle.

johtopäätös

Profiiliputkesta tai huvimajapohjan kannan runko voidaan valmistaa muutamassa tunnissa. Luonnollisesti tällainen työkierros ilman laadun menettämistä on mahdollista vain, jos olemme melko ammattitaitoisia hitsaustekniikoissa tai valmistelemme kaikki kiinnityskohtaiset yksityiskohdat etukäteen (ks. Myös artikkeli Putkien liittimet: sovelluksen päätyypit ja ominaisuudet).

Yksityiskohtaisemmin tätä tekniikkaa voidaan tutkia tarkastelemalla videota tässä artikkelissa.
