Putken poikkipinta-ala: laskelmat ja kaavat

Putkilinjojen valmistuksessa eri tarkoituksiin on erittäin tärkeää valita rakenteen oikea kapasiteetti putkilinjan paineen mukaisesti. Samalla tämä parametri riippuu usein käytettyjen materiaalien halkaisijasta, mutta lähes kaikissa taulukoissa on täysin erilainen arvo. Siksi kysymys siitä, miten putken poikkipinta-ala lasketaan, on erittäin mielenkiintoinen nykyaikaisille suunnittelijoille.

Alkuperäiset tiedot ja laskelmat

Aluksi on todettava, että tämäntyyppisten tuotteiden suunnittelu on itse asiassa sylinteri. Tämän vuoksi ja sinun pitäisi valita erityiset kaavat, jotka tunnetaan geometrian alkukäynnistä.

On kuitenkin syytä huomata, että pyöreiden putkien mittari GOSTin mukaan on varsin erilainen, ja tämä olisi otettava huomioon tietojen käsittelyssä.

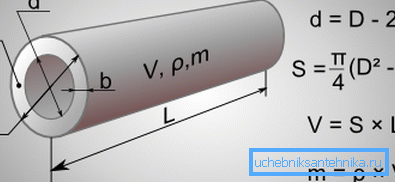

kaava

• Yleensä ympyrän alue löytyy käyttäen kaavaa S =? • R².

• Tässä tapauksessa kirjain R merkitsee itse putken sädettä ja kirjainta? on vakio, joka on yhtä suuri kuin luku 3.14.
• Tällainen kaava putken poikkileikkauspinta-alan osalta mahdollistaa kuitenkin tietojen saamisen itse seiniin nähden, mikä voi olla hyödyllinen vain kulkureikien hajottamiseksi. Suorituskyvyn arvioimiseksi tarvitaan täysin erilaisia ​​laskelmia.

• Kun otetaan huomioon kaikkien käytettyjen materiaalien ominaisuudet, on hankittava putken elävän osan alue, jossa myös seinän paksuus otetaan huomioon. Tämä kaava näyttää tältä: S =? • (D / 2-N) 2

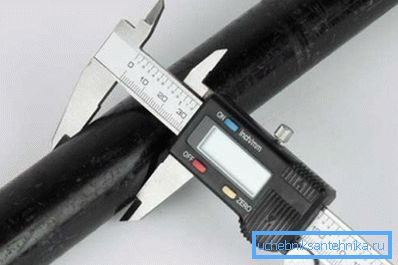

• Tässä tilanteessa kirjain D ilmaisee tuotteen ulkohalkaisijan, jota on helppo mitata viivaimella tai tarkastella eritelmää. Kirjain N tarkoittaa putken seinämän paksuutta. Tämä määräytyy usein pyöreän poikkileikkauksen omaavien teräsputkien valikoiman mukaan, ja tämä arvo voidaan saada myös spesifikaatiosta tai viivaimesta.

Vihje! Jotkut suunnittelijat käyttävät numeroita saadakseen tarkempia tietoja? suuri määrä desimaaleja. Kuitenkin jopa erityisen kriittisissä järjestelmissä käytetään arvona 3.1415926.

ohjelmat

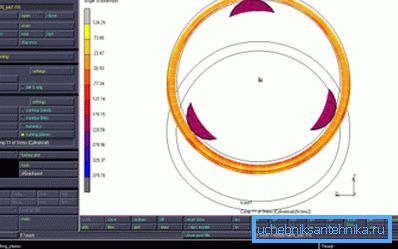

Nykyaikaisessa rakentamisessa pyöreän putken pinta-alan laskeminen suoritetaan käyttämällä erikoisohjelmistoa. Yleensä päälliköt käyttävät täysimittaisia ​​laskimia, joiden avulla voidaan hankkia monipuolisimmat tiedot, joissa koko järjestelmä on liitetty putkiin. On kuitenkin olemassa myös ohjelmia, jotka on kehitetty vain näiden tietojen saamiseksi.

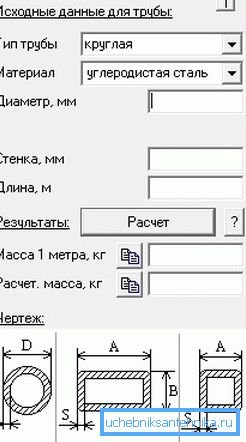

Suurin osa näistä laskimista on suunniteltu käytettäväksi millä tahansa alustalla, joten ne voidaan asentaa jopa matkapuhelimeen, jotta he voivat selvittää putken poikkileikkauksen lämmitykseen suoraan työpaikalla ilman itsearviointia.

On huomattava, että tällaisia ​​ohjelmistoja voivat kehittää eri yritykset. Siksi, ennen kuin aloitat sen käytön, varmista, että se käyttää metristä mittausjärjestelmää. Muussa tapauksessa voit saada putken poikkileikkauksen resistanssiajan tai muita tietoja yksiköissä, jotka on käsiteltävä edelleen.

Vihje! Ennen kuin käytät tällaisia ​​laskimia, sinun on testattava, että laskelmat on tehty oikein. Jotkin tällaiset ohjelmistotuotteet kootaan hätäisesti ja eivät täytä kaikkia tarvittavia vaatimuksia.

Käyttöalue

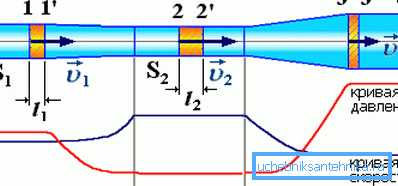

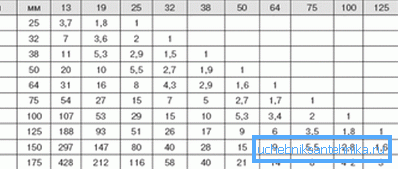

• Ensinnäkin saatuja parametreja käytetään veden virtausnopeuden määrittämiseen pyöreässä putkessa.. Tämä on erittäin tärkeää, kun työskentelet kalliilla nesteillä tai kaasuilla, joille putki tulee.

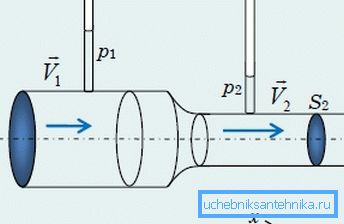

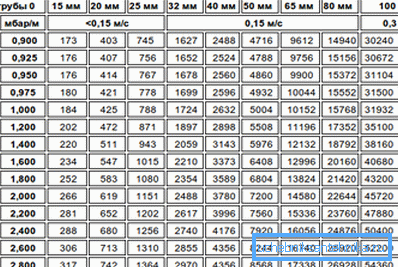

• Uskotaan, että veden määrän laskeminen putken poikkileikkauksen läpi on kaikkein tarkin ja tunnetulla paine-arvolla voidaan saada kaikki tarvittavat tiedot järjestelmästä.. Sitä käytetään usein tuotannossa ja jäähdytysjärjestelmien luomisessa.
• Jos järjestelmä luodaan omin käsin kotitalouskäyttöön, tällaisia ​​parametreja ei tarvitse tietää.. Haarautuneella putkistolla tällaiset laskelmat voivat kuitenkin olla hyödyllisiä. (Katso myös Pipe Layout: Features.)

• On syytä huomata, että ei riitä, että tiedät kaikki tarvittavat tiedot, mutta sinun on myös voitava soveltaa niitä.. Siksi monimutkaisissa projekteissa kannattaa palkata asiantuntijoita, vaikka niiden hinta on joskus melko korkea.
• On todettava, että joissakin tapauksissa on välttämätöntä käyttää materiaaleja, joilla on tiukasti määritelty poikkipinta-ala.. Tämä vaaditaan asennuskäsikirjassa, joka perustuu kulutuspisteiden ominaisuuksiin tai koko järjestelmän vaadittuihin lopullisiin ominaisuuksiin. (Katso myös artikkelia Viemäröintijärjestelmä: ominaisuudet.)

Vihje! Suurin osa putkien käyttöön liittyvistä töistä perustuu tiettyihin standardeihin ja GOSTiin. Siksi ennen suunnittelun aloittamista on tarpeen tutkia yksityiskohtaisesti kaikki tarvittavat parametrit ja valita sopivat laitteet.

johtopäätös

Tämän artikkelin videon yksityiskohtaisen tarkastelun jälkeen voit saada lisätietoja tästä materiaalista ja sen mittojen määrittämismenetelmästä. Lisäksi, ottaen huomioon edellä oleva artikkeli, on pääteltävä, että on parempi varastoida välittömästi sopiva ohjelmisto kuin tehdä kaikki laskelmat itse.
