Putken koon määrittäminen tuumina: tutustu vgp-putkiin ja
Tämän artikkelin aiheena on tuumojen ja millimetrien putkien koko. Meidän on perehdyttävä ehdollisen kulun käsitteeseen ja opittava yhdistämään arvot keskenään erilaisiin mittausarvoihin. Joten aloitetaan.
Tapaa: VGP
Tuotteita, joita meidän on tutkittava, käytetään veden ja kaasuputkien asennuksessa. Jokainen, joka on koskaan asunut Neuvostoliitossa rakennetussa talossa, tuntee heidät: melkein viime aikoihin saakka vuosisadan vaihteessa käytettiin ainoastaan teräsputkea putkistoon.
Muuten: nykyisten sääntöjen mukaan talon sisällä oleva kaasu ja nyt vain teräs. Huolimatta perinteisten materiaalien suosion vähenemisestä vesiputkien rakentamisessa, hän ei luovuta asemiaan kokonaan.
standardi
AIV-putken valmistusta koskevat tekniset vaatimukset sisältyvät GOST-numeroihin 3262-75.
Korostamme asiakirjan keskeiset kohdat:
- Kaikki tämän säädöksen mukaisesti valmistetut tuotteet on sähköhitattu, toisin sanoen ne saadaan valssaamalla rullamyllyssä ja pyöreä sauma..
- Suorien segmenttien pituus - 4 - 12 metriä. Pituus voi olla mittaamaton, ulottuvuus ja moniulotteinen; jälkimmäisessä tapauksessa jokaiselle leikkaukselle tehdään 5 mm: n kanta.
- Standardin puitteissa tuotetaan ainoastaan mustan teräksen tuotteita, mutta myös tuotteita, joissa on sinkki-korroosionestopinnoite..

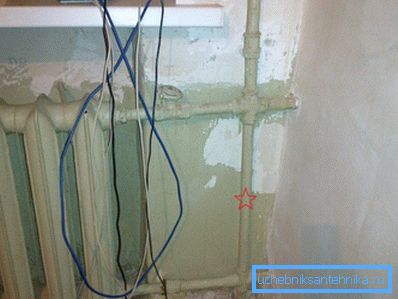

Tärkeä seikka: kun asennat sinkittyä putkistoa tai lämmitysjärjestelmää, käytetään vain kierteitä. Ohje liittyy siihen, että sinkki palaa hitsauksissa. Tämän seurauksena hitsauksessa käytämme itse putkilinjaa, joka ei ole suojattu korroosiolta, jonka juoksumittarin hinta on puolitoista kertaa suurempi kuin mustan teräksen.
- Päät leikataan suorassa kulmassa pituusakseliin nähden. Burrs ei saa olla yli 0,5 mm.
Mitkä ovat maksimitoleranssit?
| Ehdollinen kulku | Ulkoisen halkaisijan suurin sallittu poikkeama | |
| Normaali valmistustarkkuus | Lisääntynyt valmistuksen tarkkuus | |
| 40 tai vähemmän | +0,4; -0,5 mm | +0,4; -0,4 mm |
| Yli 40 | +0,8; -1% | +0,8; -0,8% |
Pysähtyä. Mikä on tämä käsite - ehdollinen kulku? On selvää, että tämä ei ole sama kuin ulkohalkaisija, koska jälkimmäisellä on joitakin toleransseja kiinteälle ehdolliselle käytävälle.
lajitelma
Tämä yksinkertainen ajatus johtaa meidät etsimään kauko-ohjaimen määritelmää tai ehdollista kulkua ja samaan aikaan valikoimaa tuotteita, joilla voidaan asentaa vesi- ja kaasuputkia.

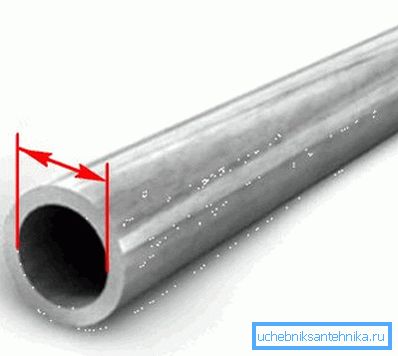

Niinpä tärkein parametri, joka on merkitty lajitelmaan - ehdollinen kulku tai nimellishalkaisija, perinteisesti lyhennetty DU: ksi. Tämä parametri vastaa suunnilleen putkilinjan sisähalkaisijaa ja osoittaa sen yhteensopivuuden tiettyjen putkien ja venttiilien liitososien kanssa.
On epäselvää? Käytä esimerkkejä.
| Ehdollinen kulku | Ulkohalkaisija | Putken seinämän paksuus | ||
| valo | tavallinen | vahvistui | ||
| 6 | 10,2 | 1.8 | 2.0 | 2.5 |
| 8 | 13.5 | 2.0 | 2.2 | 2.8 |
| 10 | 17,0 | 2.0 | 2.2 | 2.8 |
| 15 | 21,3 | 2.5 | 2.8 | 3.2 |
| 20 | 26,8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48.0 | 3.0 | 3.5 | 4.0 |
| 50 | 60.0 | 3.0 | 3.5 | 4.5 |
| 65 | 75.5 | 3.2 | 4.0 | 4.5 |
| 80 | 88.5 | 3.5 | 4.0 | 4.5 |
| 90 | 101,3 | 3.5 | 4.0 | 4.5 |
| 100 | 114,0 | 4.0 | 4.5 | 5.0 |
| 125 | 140,0 | 4.0 | 4.5 | 5.5 |
| 150 | 165,0 | 4.0 | 4.5 | 5.5 |
Esimerkiksi putkella DN 32 (ehdollinen kulku on ilmaistu ilman nimeämismääriä, vaikka millimetrejä arvioidaan sen arvioinnissa) ulkoläpimitta on 42,3. Versiosta riippuen sisäinen halkaisija voi olla 42,3-2,8x2 = 36,7; 42,3-3,2x2 = 35,9 ja 42,3-4,0x2 = 34,3.

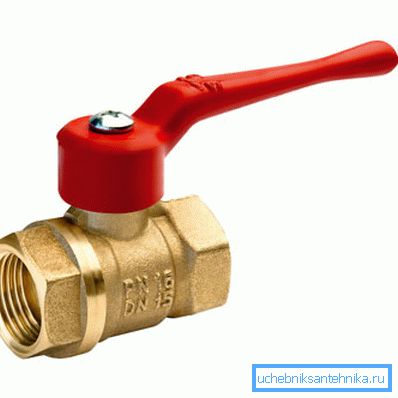

Sisäosien hajotuksesta huolimatta kaikki nämä tuotteet ovat yhteensopivia DN 32 -venttiilin kanssa, joista kukin voidaan leikata sopivan kokoiseen putkikierteeseen, joka sopii täydellisesti venttiilin sisäpuoliseen kierteeseen ja joka takaa liitoksen tiiviyden.
Putkikierteet
Painajainen ei ole vielä ohi, rakas lukija.
Putkikierteitä mitataan perinteisesti millimetreinä mutta brittiläisissä tuumissa. Syynä on se, että vastaava standardi (NPS, Nominal Pipe Size) on Pohjois-Amerikan alkuperä.

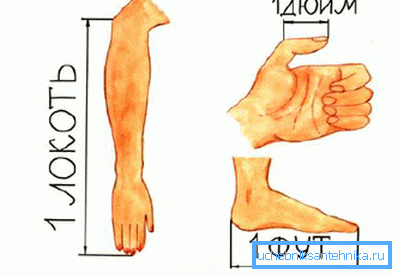

Viite: Britannian tuuma on 2,54 cm, joten teoreettisesti putkien mitat tuumina ja senttimetreinä tulisi liittyä 1: 2.54.
Tutustu teoreettisiin opintoihimme. Onneksi ei ole tarvetta mennä pitkälle: saman NPS: n tekstiin sisältyy pöytä, jonka koko on tuumaa ja millimetriä. Annamme suosituimmat arvot, joita käytetään yksityisten ja kerrostalojen viestinnän rakentamisessa.
| Putken kierre tuumaa | Ehdollinen kulku |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 80 |
| 3 1/2 | 90 |
Vertaa nyt vakioputken kokoa tuumaa ja millimetriä.
- Puolen tuuman putken mittojen tulisi olla 25,4 / 2 = 12,7 mm. Taulukon mukaan se vastaa DU 15. Seuraavaksi - pahempaa: putken todelliset mitat ovat 1: 2 tuumaa (ulkohalkaisija GOST 3262-75 mukaan) ja ovat yhteensä 21,3.
- Putken mitat 1 tuumaa eivät ole 25,4, mutta DN 25 (ulkohalkaisija 33,6).
- Toinen koko - putki 2 tuumaa (2 x 25,4 = 50,8) - vastaa DN 50: ää, jonka ulkohalkaisija on 60.
johtopäätös
On aivan selvää. Putkikoot tuumaa ja millimetriä korreloivat epälineaarisesti ilman vakio-osuutta. Valitettavasti niiden suhteita koskeva taulukko voidaan muistaa vain. Kuten tavallista, tässä artikkelissa oleva video antaa lukijalle lisää teemakohtaisia tietoja. Onnea!
