Profiiliputkien valikoima: valitsemme materiaalin

Runkorakennuksia, pieniä arkkitehtonisia muotoja ja muita rakenteita suunniteltaessa päällikön on erittäin tärkeää tutkia tarkasti profiiliputken tuotevalikoima. Tämän tiedon sujuvuus antaa sinulle mahdollisuuden valita tarkalleen ne elementit, jotka niiden mitoissa parhaiten sopivat tehtävään.

Seuraavassa kerrotaan, mitä etsiä teräsprofiilia ostettaessa, ja myös esimerkkejä yleisimmin käytetyistä lajeista.

Tuotantotekniikka

Saumaton tekniikka

Ennen profiloidun putkivalikoiman tutkimista GOST: n mukaan, joka on yleisesti viiteasiakirja, on syytä analysoida markkinoilla saatavilla olevan materiaalin lajikkeita. Ja jos keskityt valmistustekniikkaan, sinun on annettava vain kaksi luokkaa: saumaton ja hitsattu putki.

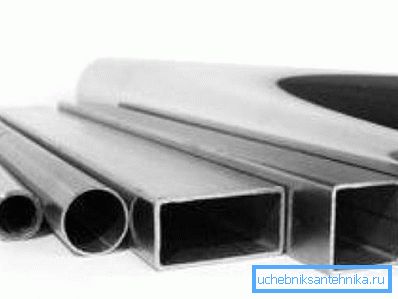

Saumaton tekniikan avulla valmistetut tuotteet erottuvat monoliittisesta seinärakenteesta, joka antaa putkelle paljon suuremman lujuuden samalla metallikerroksella. Tässä tapauksessa tietenkin materiaalin hinta on hieman korkeampi.

Valmistusprosessi itse määrittää suurelta osin sekä sallitut mitat että toiminnalliset ominaisuudet:

• Tyhjinä käytetään neliö- tai suorakulmaisia ​​teräspalkkeja. Yleisesti ottaen korkean seostetun teräksen ja ruostumattoman teräksen valmistuksessa käytetään profiilirullattuja tuotteita.
• Palkkia kuumennetaan uunissa lämpötilaan, joka on korkeampi kuin metallin uudelleenkiteytys, minkä jälkeen siihen tehdään sisäinen reikä. Tämän reiän muodostamiseksi käytetään joko lävistyslaitetta tai hydraulista puristinta.

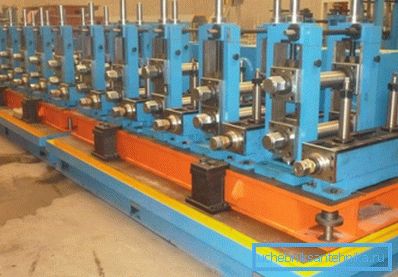

• Sitten paksuseinämäinen holkki tulee valssaamoon, jossa rullojen avulla seinät ohennetaan ja sisäinen poikkileikkaus pienenee nimelliseksi. Valssauksen aikana osa voi lisäksi lämmetä (kuuma muodonmuutos) tai jäähtyä vähitellen (kylmä deformaatio).

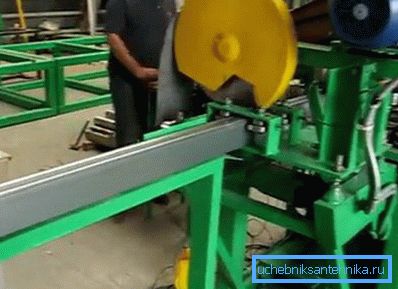

• Muotin valmistuttua suoritetaan viimeistely: korroosionestopinnoitteen jne. Karkaiseminen, sammuttaminen ja levittäminen. Sitten putket leikataan erillisiin kappaleisiin mittarin mukaan.

Laadunvalvonta on myös pakollinen vaihe: tärkeimpien parametrien (osio, seinämän paksuus jne.) Vaatimustenmukaisuus standardiarvoilla tarkistetaan. Tässä tapauksessa perusasiakirjana käytetään GOST 30245 2003: n mukaista profiiliputken perusaluetta sekä hyväksyttyä luetteloa sallituista poikkeamista.

Hitsaustekniikka

Hitsaustekniikan mukaan putki valmistetaan eri tavalla:

• Teräslevy leikataan ensin nauhoiksi. GOST 30245-2003 suosittelee yleiskäyttöisten materiaalien, erittäin seostetun ja korkean hiilen käyttöä, jonka paksuus vastaa suunnittelun seinämän paksuutta.
• Tällöin nauhat saapuvat taitto-osaan, jolle on muodostettu tietyn koon laatikko erityisestä laitteesta.
• Seuraavaksi laatikon reunat hitsataan suljetun profiilin saamiseksi. Hitsaukseen tehdään poisto enintään 0,5 mm ulkonemaan.

• Kaikki seuraavat vaiheet suoritetaan samalla tavalla kuin saumaton muotoinen putki: tuotteet jalostetaan, leikataan palasiksi ja suoritetaan laadunvalvonta.

Kiinnitä huomiota! Yllä olevat ohjeet ovat tyypillisiä. Joissakin tapauksissa, esimerkiksi tuotettaessa suurikokoista profiilia tai käyttämällä tiettyjä materiaaleja, prosessiin voidaan lisätä lisätoimenpiteitä.

Tärkeimmät mitat

Tyypillinen valikoima

Eräs profiiliputken etu, joka selittää korkeimman mahdollisen rakennusmateriaalin kysynnän, on laaja tuotevalikoima. Yksinkertainen tuotantoteknologia mahdollistaa osien erilaisten osien hankkimisen, mikä helpottaa rakenteiden elementtien valintaa.

Tärkeimmät parametrit ovat:

• Osa tai koko - tuotteen sivujen pituuden suhde.
• Seinämän paksuus
• Ominaispaino on yhden juoksumittarin massa.

Kiinnitä huomiota! Paino ja seinämän paksuus ovat suoraan verrannollisia: tuotteen pituus on sama ja sama poikkileikkaus tämän parametrin vuoksi voi vaihdella useita kertoja.

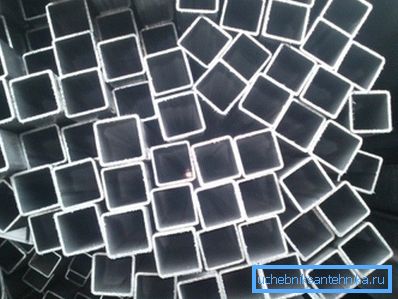

Pituuden mukaan yleisimmät koot ovat 6 ja 9,5 m. Tilattaessa suurta määrää tuotteita on kuitenkin mahdollista valmistaa aihioita tarkan koon mukaan - näin ollen meidän ei tarvitse viettää aikaa ja vaivaa koon säätämiseen omin käsin.

Alla on taulukko eri osien muotoiltujen putkien valikoimasta käyttäen tietoja, joista voit valita vain oikean materiaalin, mutta myös laskea rakenteen massa:

Kiinnitä huomiota! Taulukossa esitetään vain useimmiten käytettyjen tuotteiden ominaisuudet. Muita vakiokokoja käytettäessä on noudatettava GOST: ssa määriteltyjä lukuja.

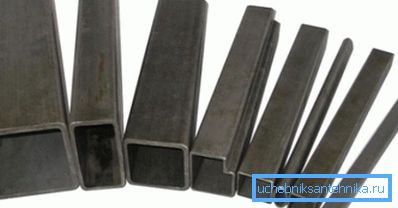

Eri mittojen omaavien putkien käyttö

Jos puhumme profiiliputkien käytöstä runkorakenteiden rakentamisessa ja valmistuksessa metallialustalla, on huomattava, että tehtävien valikoima on hyvin laaja.

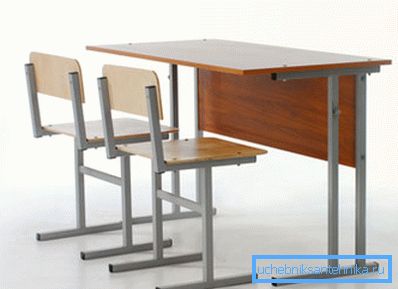

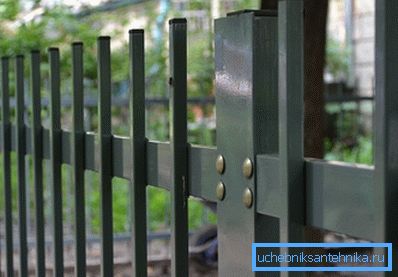

• Pieniä osia, kuten putkia 15x15, 20x15 tai 20x20 mm, käytetään useimmiten joko huonekalujen valmistukseen (me kaikki muistamme koulun tuolit?) Tai aidojen asentamiseen. Osien suhteellisen pieni koko yhdistettynä riittävän suuriin lujuuksiin mahdollistaa sellaisten rakenteiden muodostamisen, jotka ovat riittävän kevyitä ja kestävät kuormitusta.

Kiinnitä huomiota! Toinen etu on profiilin pieni leveys: tällaisten elementtien käyttö pensas- ten, kaideiden ja muiden vastaavien rakenteiden täyttöjen kokoamisessa mahdollistaa valovirran häviämisen minimoinnin.

• Yleisimpiä ovat keskiosan putket: neliö 30x30, 40x40 ja 60x60 mm, ja myös suorakulmaiset - 20x30, 20x40 mm jne.. Ne ostetaan kevyiden runkorakenteiden (kasvihuoneet, markiisit, gazebot) rakentamiseen kevyesti kuormitettujen laakerielementtien (aidanpylväät, tuet, valopylväät) rakentamiseen. Myös usein samankaltaisia ​​osia käytetään sisäpohjana tiilipylväille.
• "Litteitä" lajikkeita (20x40 - 30x80 mm) käytetään usein konepajateollisuudessa. Tällaisille putkille on tunnusomaista optimaalinen massan ja mekaanisen lujuuden suhde.

• Pääomarakennusten rakentamisessa on suurempia vaatimuksia kaikkien osien toimintaparametreille, joten kantaviin rakenteisiin otetaan 60x60 mm: n ja suurempia elementtejä. Luonnollisesti niille on ominaista melko suuri massa, ja ne maksavat paljon, mutta vahvuuden lisääntyminen tekee tällaisista investoinneista täysin perusteltuja.

Kuten huomaatte, laaja valikoima valssattuja tuotteita tekee siitä erittäin monipuolisen - on vaikea löytää rakennustehtävää ratkaisulle, jota ei voida käyttää tällaisiin tuotteisiin.

johtopäätös

Tutkittuaan kaikki käytettävissä olevat koot ja tietäen profiiliputken 1 m: n painon, saamme juuri ne tiedot, joita tarvitsemme rakennetun rakenteen suunnitteluvaiheessa (lue myös artikkeli Ruostumaton teräsputket - voiman ja kauneuden harmonia).

Siksi kannattaa lukea GOST ennen työn aloittamista, ja lisätietoja on tässä artikkelissa.
