Miten lasketaan putken tilavuus ja sen pinta-ala: muistakaa

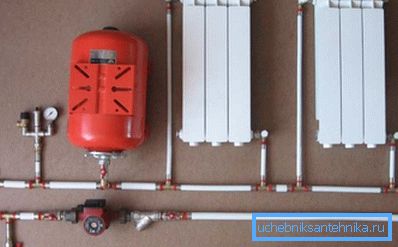

Lämmitysjärjestelmiä laskettaessa on usein tarpeen laskea jäähdytysnesteen ja lämmönvaihtopinnan tilavuus. Miten tämä tehdään, ja sinulla on vain tiedot, jotka ovat varastossa olevan hintalappun päällä?

Yritetään selvittää se.

tilavuus

Selvitetään, miten putken tilavuus määritetään.

On selvää, että sinun täytyy tietää kaksi parametria:

1. Putkilinjan pituus.
2. Sisäosa.

Putkilinjan pituus jo rakennetussa lämmitysjärjestelmässä on helppo mitata tavanomaisen mittanauhan avulla. Poikkileikkauksen laskentamenetelmä riippuu ensisijaisesti muodosta - pyöreä, neliö tai suorakaide. Tarkastellaan kaikkia kolmea tapausta.

Selventää: putkistoja ei käytännössä käytetä veden tai lämmityksen jakamisessa. Putkiston putkiston tilavuuden laskemista tai putkistojen talon laskentaa voidaan tarvita, ellei kyseessä ole eksoottisen muodon lämmitysrekisteri.

kierros

Piirin pinta-ala, kuten tiedetään, lasketaan säteen neliön pi-numeron tuotteena. Säde on puolet halkaisijasta. Teoriassa kaikki on yksinkertaista, mutta se on huono onnea, sillä vesi- ja kaasuputkille myyjät ja valmistajat määrittelevät vain kauko-ohjaimen (ehdollinen kulku) ja tyyppi on kevyt, tavallinen tai vahvistettu.

Miten lasketaan putken tilavuus näiden tietojen perusteella?

GOST 3262-75, joka säätelee vastaavien tuotteiden tuotantoa, tulee pelastamaan.

Laskentamisalgoritmi on seuraava:

1. Löydämme halutun kauko-ohjaimen (ehdollinen kulku tai nimellinen halkaisija) taulukon vasemmassa sarakkeessa.
2. Vähennä vastaavasta ulkohalkaisijasta kaksinkertainen seinäpaksuus, joka vastaa putken tyyppiäsi (kevyt, tavallinen tai vahvistettu).
3. Tuloksena oleva sisäinen halkaisija jaetaan kahdella ja saadaan sisäisen osan säde.
4. Laskemme tämän osan kaavalla S = Pi * R ^ 2.
5. Kerro putkilinjan pituudella saatu arvo. Tuloksena on hänen kuutiokapasiteetti.

Tiedot koetaan paremmin, kun ohjeen mukana on esimerkki.

Lasketaan 40 millimetrin täyte, joka on 50 metriä kuumennettua, vahvistetuista putkista.

1. Ulkoinen halkaisija taulukon - 48 mukaisesti.
2. Vähennä siitä kaksinkertaisen seinämän paksuus: 48 - (2 x 4) = 40.

Huomautus: Kauko-ohjaimen tarkka sisäinen halkaisija on pikemminkin poikkeus kuin sääntö.

1. Siten säde on 20 millimetriä, tai (lisälaskelmien helpottamiseksi) 0,02 m.
2. Osa - 3.14159265 x 0.02: 2 = 0.00126 (pyöristämällä) m2.

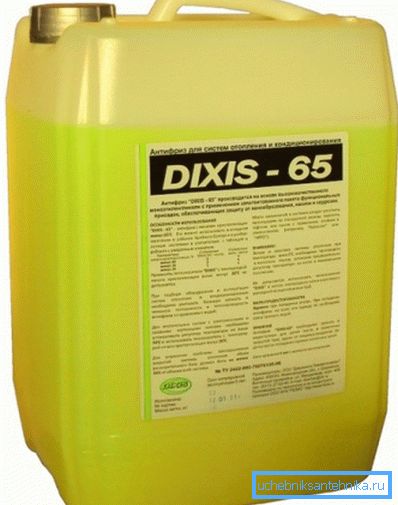

3. Täytteen tilavuus lasketaan leikkauksen tuotteena pituudeltaan: 0,00126 x 50 = 0,063 m3. Saadaksesi laskennan tulokset litroina, riittää, että kerrotaan se 1000: llä; Tällöin täytön täyttäminen vaatii 63 litraa jäähdytysnestettä.

neliö

Miten lasketaan putken tilavuus sen neliöprofiililla? Neliön pinta-ala on yhtä suuri, pahoillani tahattomasta punasta, hänen puolensa neliöstä. Meidän tapauksemme puoli vastaa tulosta, joka on vähennetty kaksinkertaistetusta seinäpaksuudesta neliöputken koosta.

Niinpä, jonka koko on 100 ja seinäpaksuus 5 mm, sisemmän neliön sivu on 100 - (5 x 2) = 90 mm.

Laske uudelleen metreinä ja nosta toiseen asteeseen:

1. 90 mm = 0,09 m.
2. 0,09 ^ 2 = 0,081 m2.
3. Tarvittavan tilavuuden laskemiseksi omin käsin on vain kerrottu tämä tulos putkilinjan pituudella.

suorakulmainen

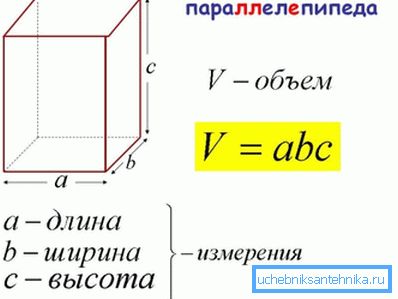

Tämä poikkeaa edellä kuvatuista skenaarioista vain siinä mielessä, että poikkileikkauksen saamiseksi putken sivun koko on kerrottava itsestään, mutta toisen sivun koon mukaan. Kaava on siis S = (A - n) x (B - n), jossa S = haluttu arvo, A ja B ovat putken sivuja, ja n on sen seinämän paksuus.

Esimerkkinä voidaan mainita tuote, jonka koko on 150 x 180 ja seinämän paksuus 4 mm. S = (150-4) х (180-4) = 25696 mm2. Jos haluat muuntaa tuloksen neliömetreiksi, se kerrotaan 1 000 000: lla.

pinta

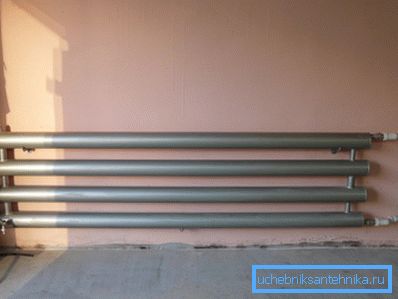

Lämmitysrekisterin valmistuksessa on tärkeää arvioida paitsi sen kuutiokapasiteetti myös lämmönsiirtopinta-ala. Väärän laskennan kustannukset ovat alhaiset tai päinvastoin lämmittimen ylimääräinen tehokkuus.

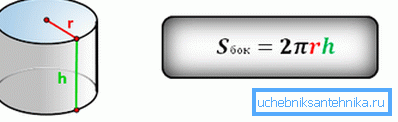

Pinta-ala lasketaan putken pituuden tuloksena sen ympärysmitta - ympyrän ympärysmitta, jossa on pyöreä poikkileikkaus ja ympärysmitta neliön tai suorakulmaisen kanssa.

Kehä on yhtä suuri, kuten tiedetään, sen halkaisijan ja pi. Neliön ja suorakulmion kehä on niiden sivujen summa.

Anna esimerkkejä.

• Pyöreän putkilinjan DN 100 pituus 10 metrin pituudella on 3,14 x 0,114 (ulkohalkaisija metreinä edellä olevan taulukon mukaisesti) x 10 = 3,5796 m2.
• Neliöputkelle, jonka koko on 100 mm ja pituus 10 metriä, tulos on 0,1 x 4 x 10 = 4 m2.
• Suorakulmaisessa osassa, jonka koko on 80x120 ja 10 metrin pituus, pinta-ala lasketaan (0,08 x 2 + 0,12 x 2) x 10 = 4 m2.

johtopäätös

Toivomme, että edellä mainitut laskentamenetelmät ovat hyödyllisiä lukijalle. Pohjimmiltaan hänen käytettävissään oleva materiaali ei ylitä koulun geometrian kurssia (ks. Myös artikkeli Mikä on paras lämmitysputki: neljän yleisimmän vaihtoehdon analyysi).

Kuten tavallista, tämän artikkelin videosta löytyy lisää teemakohtaisia ​​tietoja. Onnea!
