Miten lämmitysputken lämpötehoa lisätään - teoriassa ja

Nykyään energian säästäminen on hyvin akuutti. Tämä koskee lähes kaikkia käyttäjiä. Siksi yksityisrakentamisen lämmitysjärjestelmien suunnittelu omillaan, innokkaat omistajat ajattelevat välittömästi lämmitysjärjestelmiä ja niiden tehokkuutta.

Niille, jotka hyödyntävät aiemmin luotuja lämmitysjärjestelmiä, on vaikeampaa, koska he pyytävät itseään lisäämään lämmönsiirron osuutta valmiissa kohteissa.

Tapoja lisätä lämmönsiirtoa

Aloitetaan artikkeli suoraan, miten maalaistalon putken lämpötehoa lisätään (katso myös artikkeli Flaring Copper Pipes: tarkista käytettävissä olevat työkalut ja menetelmät).

Tällä hetkellä on olemassa useita tapoja lisätä jo luotua ja käytettyä, mutta ei täytä odotuksiasi, lämmöntuotantoa lämmitysjärjestelmään:

• Konvektorien asennus. Tämä putki, jossa on metallilevyjä, on tehty käsin tai tehtaalla.
• Pääputken väri on musta tai muu tumma. Tämä menetelmä on kaikkien sen yksinkertaisuuden kannalta varsin tehokas. Lisäksi värimalli soveltuu orgaanisesti moderniin sisustukseen, toisin kuin viime aikoina, jolloin sitä pidettiin välttämättömänä toimenpiteenä.

HUOM! Maali on vain lisämenetelmä, joka on harvinaisissa tapauksissa merkityksellinen, koska tehokkuus on liian alhainen mustien raitojen ihailemiseen.

• Asennus lämmitysjärjestelmään. Rekisteri koostuu useista suurikokoisista putkista, jotka on yhdistetty toisiinsa ja joissa on hitsatut päät. Näihin malleihin kuuluu pyyhekuivain, joka on kelan muodossa useilla silmukoilla.

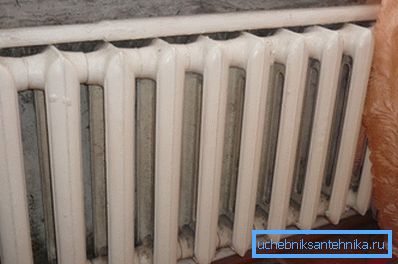

• Jäähdyttimien uudelleenjärjestely osien lisäyksellä. Tämä vaihtoehto on kallein, mutta tehokkuuden kannalta se on muita suurempi.

Suositeltava! Älä unohda, että lisäeristysmateriaalien asentaminen mahdollistaa myös lämmönsiirron lisäämisen, mikä vähentää syntyvän lämmön menetystä. Kuitenkin se on mahdollista vain asuinrakennuksen aikana säätiöstä tai julkisivun purkamisen aikana.

Uusi rakennus

Uuden rakennuksen lämmitysjärjestelmän suunnittelu on tehtävä energiansäästön periaatteiden mukaisesti. Hankkeen perustana on lämmönsiirron laskeminen, toisin sanoen putkien pinnasta vapautuneen lämmön määrä ja muut lämmitysjärjestelmän osat ympäristöön.

Tämä laskelma on tarpeen seuraaville:

• Määritä lämmitysjärjestelmän optimaaliset parametrit, jotta luodaan tietty lämpötila kodin tiloissa.
• Päätöksiä lämmöneristysmittauksista ottaen huomioon rakennuksen päärakenteiden kautta tapahtuvat lämpöhäviöt.

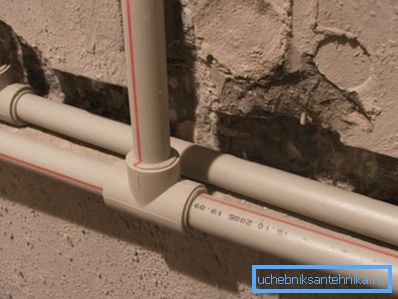

Aiemmin lämmitysrunkoputket tehtiin pääasiassa terästuotteista, mutta nykyään käytetään käytännöllisempiä ja luotettavampia materiaaleja. Esimerkiksi polypropeenituotteilla on useita merkittäviä etuja: pieni paino ja alhainen elastisuus, mikä lisää voimaa.

Lämmönsiirron laskenta

Ennen kuin aloitat rakennustyöt, sinun on tehtävä tarvittavat laskelmat lämmitysputkien hyötyjen maksimoimiseksi. Jos et tiedä, mitä kaavoja käytetään ja miten laskea oikein, seuraavat ohjeet auttavat sinua tässä.

Putken lämmönsiirtopinnan itsenäinen laskenta suoritetaan kaavalla Q = K x F x? T, jossa:

• Q - vaadittu lämmönsiirto, Kcal / h.
• K - putken lämmönsiirtokerroin, Kcal / (m2 x h x ⁰C).
• F - lämmitetty pinta-ala, m2.
• ?t on lämpöpaine, ⁰S.

Lämmönjohtavuuskerroin (K) lasketaan puolestaan ​​monimutkaisilla kaavoilla, joten käytämme valmiita arvoja teknisistä lähteistä - 8 - 12,5 Kcal / (m2 x h x ⁰C) teräsputkille.

Putken pinta-ala lasketaan geometrisesta kaavasta, joka on tuttu kaikille koulun opetussuunnitelmasta sylinterin sivupinnan määrittämiseksi F = P x d x l, jossa:

• P = 3,14 matemaattinen vakio.
• d - metreinä ilmoitettu halkaisija.
• l on putken pituus, myös laskettaessa m.

Lämpöpaineen laskemiseksi on kaava? T = 0,5 x (t_n + T_noin) - t_sisään, missä:

• T_n - jäähdytysnesteen lämpötila.
• T_noin - lämmönsiirtimen lämpötila poistossa.
• T_sisään - huoneen lämpötila.

Teräsputken teoreettinen lämmönsiirto lasketaan ottaen huomioon perinteisesti asetetut arvot jäähdytysnesteen lämpötilasta sisäänkäynnin ja uloskäynnin kohdalla ja huone SNiP: ien mukaan, jotka ovat:

  Tietosi! Tarvittavien indikaattoreiden tarkempaa ja helpompaa laskemista varten käytetään erityisiä asiakirjoja, kuten esimerkiksi 1 m teräsputken lämmönsiirtopöytä. Huomaa, että se soveltuu vain terästuotteille.

• T_n = 80 astetta
• T_noin = 70 astetta
• T_sisään = 20 astetta

Yksinkertaisten laskelmien (0,5x (80 + 70) -20) tuloksena saadaan lämpöpaineen arvo T = 55 astetta.

Laskennan esimerkki

Suorita teoreettinen laskelma lämmönsiirrolle, joka on kaikkein käynnissä 25 mm: n ja yhden metrin pituisen teräsputken lämmitysjärjestelmässä.

Varoitus! Jotta mittausyksiköissä ei olisi sekaannusta laskennassa, käytämme yhtä mittarilukemaa.

• Ensinnäkin lasketaan putkisegmenttimme F = 3,14 x 0,025 x 1 = 0,0785 m2.
• Seuraavaksi tarkastellaan teräsputkien, joiden halkaisija on 25 mm, lämmönsiirtokertoimet. Se on (putkille, joiden halkaisija on enintään 40 mm ja jotka on sijoitettu yhteen linjaan, jonka teoreettinen lämpöpää on 55 astetta) K = 11,5.
• Sovelletaan peruskaavaa ja saat lämmönsiirtoarvo Q = 11,5х0.0785х55 = 49,65 Kcal / h.

Ensi silmäyksellä laskenta on melko yksinkertaista, mutta se on teoriassa.

Todellisen lämmitysjärjestelmän hankkeen luomiseksi tarvitaan huolellisia laskelmia ottaen huomioon kaikkien järjestelmän muodostavien elementtien parametrit, mukaan lukien:

• Lämmityslaitteet.
• Liittimet ja venttiilit.
• Ohituslinjat.
• Moottoritien lämmitetyt osat jne.

Vihje! Suuren talon monimutkaisen lämmitysjärjestelmän suunnitteluun on parempi kääntyä ammattilaisten lämpöinsinöörien puoleen. Niiden palveluiden hinta on paljon pienempi kuin laskelmien mahdollisten virheiden aiheuttamat kustannukset.

Analogisesti teräsputken parametrien laskennassa lasketaan kupariputken tai minkä tahansa muun lämmönsiirto, sillä tähän olemme sijoittaneet useita hyödyllisiä ja informatiivisia piirustuksia.

Metalli-muoviputken erinomainen lämmönsiirto ja muut edut tekevät siitä parhaan vaihtoehdon, kun luodaan moderneja lämmitysjärjestelmiä, myös vaihtoehtoisia. Siksi, jos olet juuri alkamassa rakentaa maalaistaloa, sinun pitäisi valita tämä tietty materiaali.

johtopäätös

Kuten näet, itse asiassa mikään monimutkainen on neuvoteltujen järjestelmien järjestelmän oikeassa laskemisessa ja tehokkuuden lisäämisessä. Tärkeintä on muistaa, että joissakin tapauksissa lämmitysputkien korkea lämpöteho voi johtaa suuriin vuosikustannuksiin, joten sinun ei pitäisi osallistua tähän prosessiin (katso myös artikkeli Tarvitsemme lisäputkilinjan: kuinka asennetaan tieputki).

Tässä artikkelissa esitetyssä videossa on lisätietoja tästä aiheesta.
