Miten jäteveden laskeminen: tekniset pisteet saatavilla

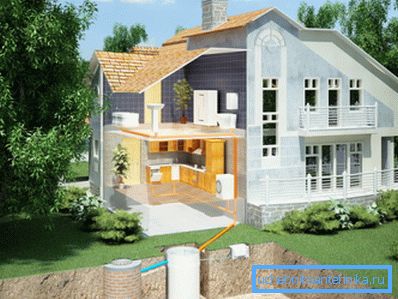

Jätevesijärjestelmän laskennan avulla voit estää kotitalouksien viemärijärjestelmien usein tukkeutumisen, järjestelmän korjaukset, jätevesien ylivuotot ja muut epämiellyttävät tilanteet. Helpoin tapa laskea järjestelmä SNiP: n normien mukaisesti, jotta se ei kaivu monimutkaisiin matemaattisiin kaavoihin.

Tässä artikkelissa tarkastellaan yksityiskohtaisesti, miten jätevesilaskelmat suoritetaan useille parametreille.

Viemärien laskentatyypit

Käsite "viemäriverkon laskeminen" sisältää yleensä:

• Jäteveden kaltevuuden laskeminen septisen säiliön, säiliön tai keskisen viemäriin;
• Jätevesielementtien etäisyydet merkittäviin kohteisiin (viittaa ulkoiseen järjestelmään);
• Hydraulinen laskenta;
• Materiaalien määrän määrittäminen.

Seuraavaksi tutustu kaikkiin näihin kohtiin.

Kallistuskulma

Sisäiset järjestelmät

Putkilinjan kulma on välttämätön, jotta virtausnopeus on noin 70 senttimetriä sekunnissa. Tämä on ns. Itsepuhdistumisnopeus, jossa on vähemmän todennäköisyyttä, että järjestelmä tukkeutuu.

Kanavaputken pienimmän kaltevuuskulman määrittämiseksi on olemassa useita menetelmiä. Ei ole kuitenkaan järkevää tehdä uusia laskelmia, koska tulokset ovat tiedossa etukäteen.

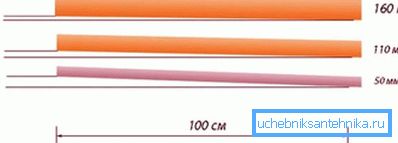

Tärkeintä on tietää, että kaltevuuskulma riippuu putkien halkaisijasta:

• Jos putken halkaisija on 40-50 mm, kaltevuuden on oltava vähintään 3 cm metriä kohti.
• Jos halkaisija on 85-100 mm, kaltevuuden on oltava vähintään 2 cm metriä kohti.

On sanottava, että monet koti-päälliköt ovat varmoja siitä, että mitä suurempi rinne, sitä paremmin viemäröintijärjestelmä toimii. Tämä lausunto ei kuitenkaan ole totta.

Suurimman kaltevuuden tulisi olla enintään 15 cm metriä kohti. Tosiasia on, että putkilinjan läpi kulkevat viemärit ovat heterogeenisiä. Suurella kaltevuudella suspensio erotetaan nestemäisiksi ja kiinteiksi aineiksi, mikä johtaa kiinteän aineen kerrostumiseen putkilinjan seiniin.

Poikkeuksia ovat alueet, joiden pituus on enintään puolitoista metriä ja jotka sijaitsevat suoraan LVI-laitteiden vieressä. Kallistuskulma voi olla rajoittamaton.

Ulkoilujärjestelmät

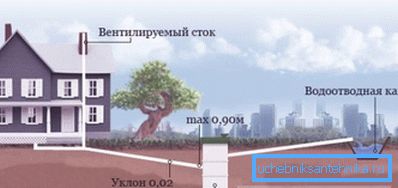

Ulkoisten viemäriputkien asennuksessa on noudatettava seuraavia vaatimuksia:

• Putkien, joiden sisähalkaisija on 150 mm, on oltava vähintään 0,8 cm metriä kohti;
• Putkille, joiden halkaisija on 200 mm - vähintään 0,7 cm metriä kohti.

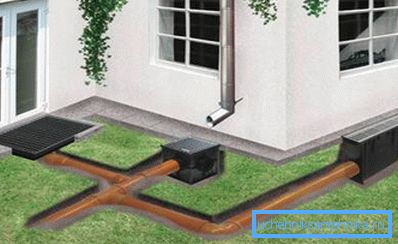

Storm-viemäri

On sanottava, että myrskyjen viemäröintien laskeminen edellyttää usein putkilinjan kaltevuuskulman määrittämistä, mutta myös vedenpoistokanavia. Niiden vähimmäiskaltevuus riippuu ojan kannen halkaisijasta ja tyypistä, mutta se ei ole pienempi kuin 3%, mutta kaivokset, joiden kaltevuus on 5-7%, suoritetaan useimmiten. Putkilinjan osalta vähimmäiskaltevuuden tulisi olla sama kuin edellä mainituilla ulkoisilla viemäreillä.

Etäisyys merkittäviin kohteisiin

Ulkoisen jätevesijärjestelmän etäisyyden määrittäminen tapahtuu ottaen huomioon, että järjestelmä ei saa rikkoa ympäristöä myös onnettomuuden sattuessa. Siksi SES: n ja SNiP: n vahvistamien nykyisten standardien mukaan vähimmäisetäisyys merkittäviin kohteisiin olisi oltava seuraava:

Näiden sääntöjen noudattamista valvovat terveys- ja epidemiologisten asemien työntekijät ja paikalliset viranomaiset. Heidän epäonnistumisestaan ​​johtuu seuraamus pakollisesta jäteveden siirrosta.

Kiinnitä huomiota! Septisen säiliön syvyyttä ei ole säännelty, joten sinun tulisi keskittyä putkeen, joka lähestyy kehoa tietyllä harhakohdalla. Pakastussyvyyden osalta ei ole väliä, koska rakenteen sisällä positiivinen lämpötila pysyy aina orgaanisen aineen hajoamisen seurauksena.

hydraulinen

Kanavaverkkojen hydraulinen laskenta edellyttää seuraavien tuntemattomien tunnistamista:

• Putken halkaisija;
• Järjestelmän täyteysaste (h / d).

On huomattava, että kaltevuuden määritelmä pätee myös hydrauliseen laskentaan, mutta kuten edellä jo mainittiin, käytetään edellä mainittuja tunnettuja arvoja.

Täydellisyyden aste

Kotitalouksien viemäriverkoston rakentaminen yksityisessä talossa tai huoneistossa tarjoaa putkien epätäydellisen täyttämisen. Pohjimmiltaan tämä on tietyt järjestelmän kapasiteetin varaukset, jotka ovat välttämättömiä järjestelmän ilmanvaihdon varmistamiseksi, mahdollisuuden ohittaa kaikenlaisia ​​suuria esineitä jne.

Putkilinjan halkaisijasta riippuen määritetään seuraavat optimaaliset täyttöarvot:

Putken halkaisijat

Putkien halutun halkaisijan matemaattisten laskelmien suorittaminen ei myöskään ole järkevää, koska on olemassa yleisesti hyväksyttyjä optimaalisia arvoja:

Kiinnitä huomiota! Kanavaverkon asennuksen yhteydessä putkilinjan tulisi mahdollisuuksien mukaan olla mahdollisimman tasainen. On tarpeen välttää tasojen eroja. Virtausnopeuden tulisi olla vakio, joka varmistaa järjestelmän parhaat ominaisuudet.

Niinpä viemäriputkien hydraulisen laskennan taulukot mahdollistavat myös kokematon päälliköt toteuttamaan oikein hankkeensa, jonka mukaan putkilinjan asennus.

Storm-järjestelmä

Sadevesijärjestelmän hydraulisella laskennalla tilanne on hieman monimutkaisempi, koska tässä tapauksessa on tarpeen käyttää kaavaa - V = q20xSxD, jossa:

• V - suurin vedenkulutuksen määrä vedenpoiston aikana.
• S on pinta-ala.
• q20 - sademäärän suurin intensiteetti. Tämä ilmaisin löytyy SNiP-viitekirjasta (riippuu sijainnista).
• D on perusmateriaalin kosteuden absorptiokerroin.

Kosteuden absorptiokerroin löytyy seuraavasta taulukosta:

Tarkastellaan nyt esimerkkiä myrskyjen viemäriin. Oletetaan, että on 1500 m2: n tontti, josta 300 m2 on peitetty kukkapenkillä ja nurmikoilla. Näin ollen nurmikot imevät sateita, joten on tarpeen määrittää, kuinka paljon vettä syötetään 1200 m2: iin.

Esimerkiksi sademäärän korkein intensiteetti on 25 litraa neliömetriä kohden tunnissa.

Tällöin laskenta suoritetaan seuraavasti:

• 1200 neliömetrin tunnissa tontilla on enintään 30 000 l tai 30 m3 sademäärä. Tämä on veden määrä, joka on ohjattava.

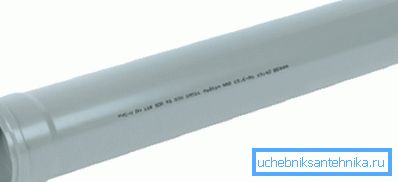

• Nyt on tarpeen määrittää putken halkaisija, joka selviää tämän määrän saostumista.. Putki, jonka halkaisija on 110 mm ja joka on asetettu rinteillä 1 cm metriä kohti, pystyy kantamaan 6,19 litraa, joka on 2220 litraa tunnissa. Meidän tapauksessamme tämä on liian pieni, joten paras vaihtoehto olisi putki, jonka halkaisija on 160 mm.
• Edellä olevasta taulukosta seuraa, että tällainen putki voidaan asettaa vähintään 0,8 cm: n kaltevuudella metriä kohti.

Tarkempaa laskemista varten voit kertoa tulevan veden tilavuus kosteuden absorptiokertoimella, niin että kantokapasiteetilla on pieni marginaali, et voi tehdä tätä. Kun olet suorittanut laskutoimitukset, sinun on jatkettava järjestelmän asentamista.

Laskentamateriaalit

Kun kaikki jäteveden tekniset näkökohdat lasketaan, voit selvittää, kuinka monta putkea ja muita materiaaleja tarvitaan sen asentamiseen. Se kertoo myös, mitä hankkeen hinta on.

Tällainen laskenta on hyvin yksinkertaista - on tarpeen suunnitella suunnitelma talosta tai tontista mittakaavaan ja sitten soveltaa siihen kaikki viemäriverkon osat. Tämän jälkeen putkilinjan kokonaispituuden laskeminen ei ole vaikeaa. Tässä ehkä koko jäteveden laskentaohje.

johtopäätös

Laske kotitalouksien jätevedet jokaisen koti-isäntävoiman alaisuuteen. Voit tehdä tämän käyttämällä yllä olevien taulukoiden ja teknisten ohjeiden tietoja. Laskelmien tulos on viemärijärjestelmän luotettava ja kestävä toiminta. Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
