Mikä on putken tuuman ja tuuman lanka

Putkien halkaisijoiden määrittelyssä tuumaa käyttäen lisäksi putken tuumojen koko poikkeaa tavanomaisesta. Tämä on usein sekava aloittelijoille. Seuraavaksi tarkastelemme, mikä muodostaa tämän laskelmajärjestelmän, miten se muuttuu millimetreiksi, ja mitä tuumaa on.

Yleistä tietoa

Tuuma on mittayksikkö, joka on ollut olemassa satoja vuosia. Lisäksi hän muutti tänä aikana enemmän kuin kerran.

Esimerkiksi seuraavat tämän mittayksikön tyypit:

• Wien - 26,3 mm;
• Espanja (pulgada) - 23,2 mm;
• Meksikolainen - 23,3 mm.

Minun on sanottava, että tätä luetteloa voidaan jatkaa toistaiseksi esimerkiksi jokaisessa saksalaisessa maassa, jossa oli oma mittayksikkö:

• Baijerin;
• Saxon;
• Preussin;
• Badenskaya jne.

Samankaltaisia ​​toimenpiteitä oli myös Kiinassa ja Japanissa. Esimerkiksi kiinalainen vastaava oli 33,3 mm. Toukokuun 20. päivänä 1875 Ranskassa allekirjoitettiin kansainvälinen metrinen yleissopimus. Tämän sopimuksen tavoitteena oli varmistaa kansainvälisten metrologisten standardien yhdenmukaisuus.

Tämän sopimuksen tärkeä huomautus oli riittämättömän yksikön tunnistaminen, jolla ei ole mitään tekemistä nykyisen metrisen järjestelmän kanssa. Lisäksi OIML suositteli tämän laskennan poistamista liikkeestä mahdollisimman pian, kun sitä käytettiin edelleen.

Tätä suositusta noudattivat kaikki maat lukuun ottamatta Yhdysvaltoja, joissa tämä yksikkö pysyi paikallisena mittayksikkönä. Tämä vaikeutti OIML: n vaatimusten noudattamista muualla maailmassa.

Joten mikä on tämä mittayksikkö ja miten se ilmaistaan ​​tavallisissa mittayksiköissämme? Nykyään, kun viitataan tähän termiin, on englanninkielinen mitta-mitta. On huomattava, että se on myös muuttunut useita kertoja, mutta viime vuosisadan 58-luvulta lähtien se on 25,4 mm.

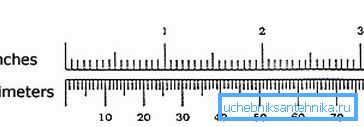

Sitä kutsutaan "tuumaksi", ja sen yleinen merkki on lainausmerkkejä. Esimerkiksi 15 tarkoittaa 15 tuumaa, so. 38,1 cm

Ominaisuudet: putken tuuma-lasku

Muuntaminen metriseen mittausjärjestelmään

Jos valmistaja määrittelee putken halkaisijan 1 tuuman, mitataan, että tulos ei ole 25,4 mm. Siellä alkaa kodin käsityöläisten sekaannus.

Jos tarkastelemme tällaisen tuotteen teknisiä ominaisuuksia, käy ilmi, että sen poikkileikkaus on 33,249 mm. Tosiasia on, että kun putken nimitys on tuumaa, sen ulkohalkaisija on tarkoitettu, kun taas sisäpuoli on 22,4 mm.

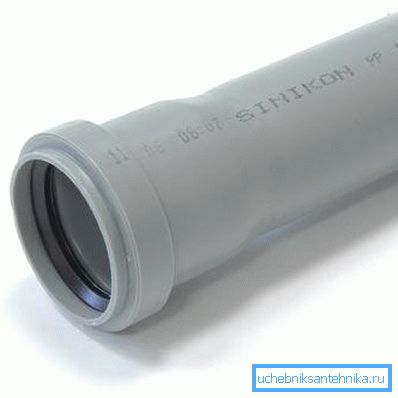

Tietenkin tämä arvo on jossain määrin ehdollinen, koska tuotteilla on eri seinämän paksuudet, vastaavasti niiden halkaisijoiden suhde voi olla erilainen. Tässä asiassa on kuitenkin vielä jonkin verran yhdenmukaisuutta. Näin ollen, jos putken tuumaa muunnetaan senttimetreiksi, putken 2 sisähalkaisija on ~ 5 cm ja ulkohalkaisija 6 cm.

On kuitenkin pidettävä mielessä, kun käännetään 2 tuumaa senttimetriksi - putken todellisuudessa poikkileikkaus ei todennäköisesti ole 66,4 cm, ja eri materiaaleista valmistettujen tuotteiden osalta metrisen järjestelmän poikkileikkaus voi olla erilainen, mikä johtuu niiden seinien paksuuden erosta.

Siksi, jotta mittaukset eivät olisi hämmentyneitä, on parempi käyttää GOST-taulukoiden tietoja. Seuraavaksi annamme standardin putken halkaisijan tuumaa ja millimetriä:

Vihje! Jos käsikirjoja ei ole saatavilla, putkimaisen tuotteen poikkileikkaus voidaan mitata paksuudella ja saada siten metrinen arvo.

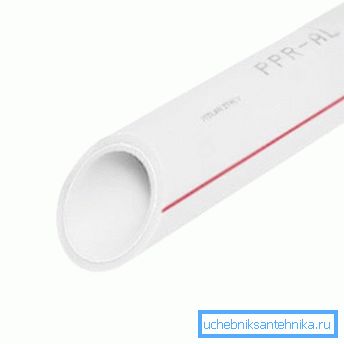

Näin ollen 1 tuuman putki senttimetreissä voi olla sekä 3.2 että 3.35. Suurissa putkituotteissa ajo voi olla vieläkin suurempi.

Tietenkin, jos putki on asennettu identtisistä osista, ongelmia ei synny. Mutta jos muotoilu yhdistetään eri materiaaleista, esimerkiksi teräksestä + muovista, tehtyihin osiin, oikeaan valintaan on syytä hakea tietoja pöydälle. Referenssikirjallisuudessa löytyy erilaisten putkien halkaisijat.

Vihje! Kotimaan putkilinjojen (vesi- ja kaasuputket) asettamiseen yleisimmin käytetty putki on 1–4 tuumaa, 2 ”ja 3/4.

Tuuman kierre

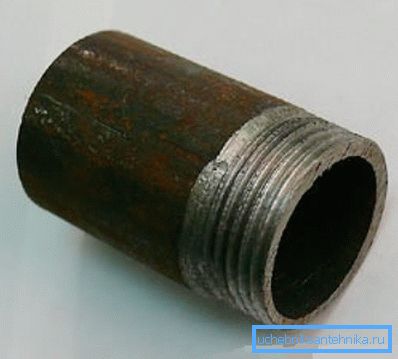

Usein puhuttaessa putken tuumasta lasketaan putken (sylinterimäinen) kierre, jolla on useita ominaisuuksia verrattuna metriikkaan. Se leikataan yleensä metalliputkistotuotteisiin sekä muovisovelluksiin kokoonpuristettaville putkistoille tarkoitetuille putkille.

Minun on sanottava, että kun putkilinjoja asennetaan kierteellä (yleensä 1–2 tuuman putki - 6), myös kierteen tunteminen on hyödyllistä.

Sen tärkeimmät ominaisuudet ovat seuraavat parametrit:

• vaihe - leikkauskierteiden välinen etäisyys. Pakollinen vaatimus askelta - konsistenssille koko kierteitetyssä osassa.
• Ulkohalkaisija - on kahden ylemmän vastakkaisen pisteen välinen etäisyys, ts. sijaitsee käännösten kärjissä.
• Sisähalkaisija - se eroaa ulommasta, sillä etäisyys mitataan ei ylemmästä, vaan kääntymien alemmista kohdista.
• Profiilin korkeus - ulomman ja sisähalkaisijan välinen ero.

Kaikki nämä parametrit on luonnollisesti määritelty tuumina, mutta ei millimetreinä. Mutta tämä ei ole ainoa ominaisuus tässä säikeessä.

Lisäksi se poikkeaa metriikasta seuraavilla parametreilla:

• Käämin harjan muoto. Inch-leikkauksella on ”terävä” profiili, eikä metrinen.
• Metriset langan parametrit ovat millimetreinä.

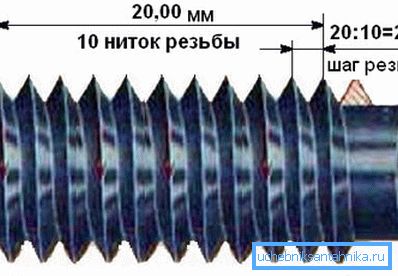

• Sylinterimäinen leikkauspituus mitataan kierteillä, ts. 1: n segmentin päälle asetettujen kierrosten (urien) lukumäärä. Kotitalouksissa käytetyissä putkissa on kierre:

• 11 lankaa - vastaa metristä vaihetta 2,31 mm;
• 14 säiettä - vastaa 1,8 mm: n metristä vaihetta.

Joissakin tapauksissa putkilinjan asennuksessa tai korjauksessa voi olla tarpeen mitata langan parametrit. Tee se itse ei ole täysin vaikeaa, ainoa asia, jota tarvitset, on erikoistyökalu.

Kiinnitä huomiota! Yleensä leikkauksen ulkohalkaisija on yhtä suuri kuin putken poikkileikkaus.

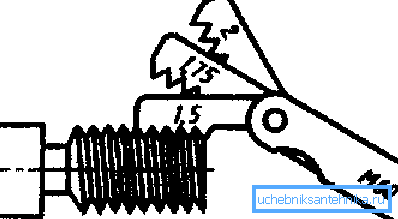

Ulkoläpimitta voidaan selvittää käyttämällä vasaraa. Kierrosten pituuden määrittämiseksi käytetään yleensä mittaria, joka on tiedostojen joukko.

Ohjeet hänen kanssaan työskentelyyn ovat erittäin yksinkertaisia:

• Tiedostot liitetään kierteeseen.
• Jos levyn hampaat ovat samansuuntaisia ​​langan kanssa, sinun täytyy nähdä, mikä arvo on ilmoitettu levyllä, se on vaihteessa millimetreinä. Tällaisen työkalun hinta on varsin edullinen, joten jokainen kotipäällikkö voi varata sen.

Tässä ehkä kaikki putken halkaisijan ja putkikierteiden ominaisuudet.

johtopäätös

Tuuma on epätarkka putken halkaisijan määritys, koska se voi vaihdella putkimaisen tuotteen tyypin mukaan. Siksi tarkan arvon saamiseksi on syytä viitata referenssikirjallisuuteen tai käyttää mittauslaitteita.

Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
